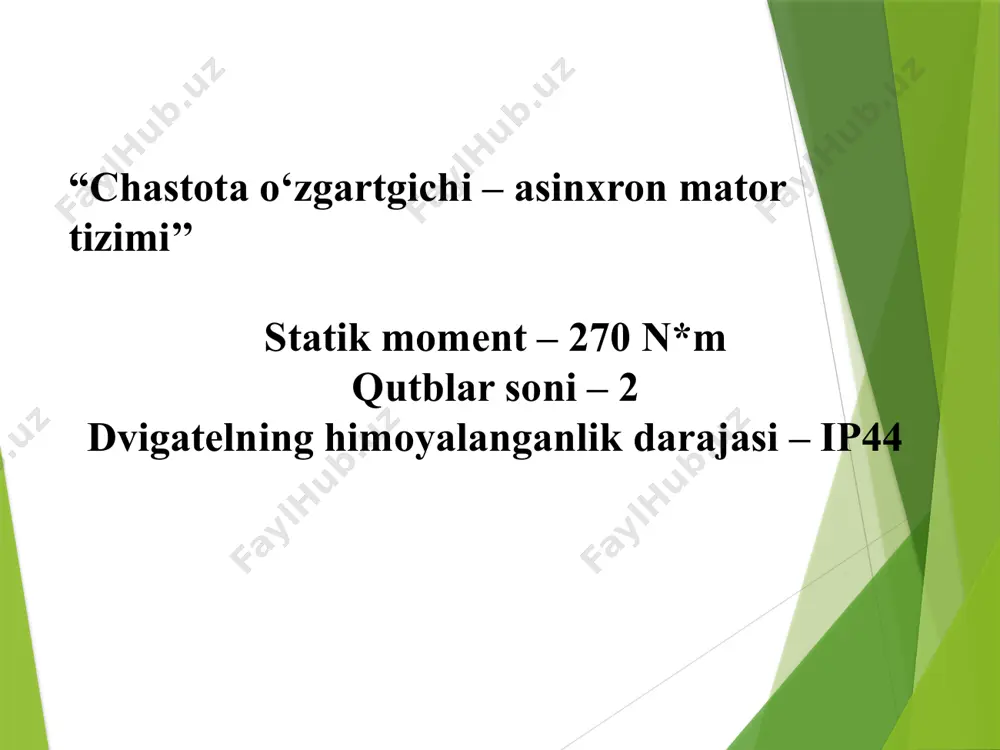

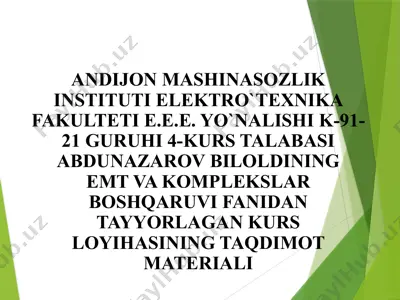

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi muatllibjonov saidakbarning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektro`texnika fakulteti e.e.e. yo`nalishi k-91-21 guruhi 4-kurs talabasi abdunazarov biloldining emt va komplekslar boshqaruvi fanidan tayyorlagan kurs loyihasining taqdimot materiali “chastota o‘zgartgichi – asinxron mator tizimi’’ statik moment – 270 n*m qutblar soni – 2 dvigatelning himoyalanganlik darajasi – ip44 kirish ishlab chiqarishning boshqa sohalarida xilma-xil texnologik jarayonlarni boshqarishda turli xildagi minglab mashina va mexanizmlardan foydalaniladi. bularning samaradorligi va ishlab chiqarilayotgan mahsulotlarning sifatiga qo’yiladigan yuqori talablar sanoat elektr yuritmalarini avtomatlashtirish asosida ta’minlanadi. avtomatlashtirishning asosiy muvaffaqiyati ko’p jixatdan uni harakatga keltiruvchi elektr yuritmalarga bog’liqdir. shu sababli hozirgi zamon texnologik jarayonlarni boshqarishda qo’llaniladigan mashina va mexanizmlarni harakatga keltiruvchi yopiq tizimli tezligi rostlanuvchan mikroprtsesorlar va hisoblash mashinalari yordamida boshqariladigan elektr yuritmalaridan keng foydalanilmoqda. asinxron motorning statik xarakteristikasini hisoblash motorning sinxron tezligini aniqlash: n=60*f/p=60*50/2= 1500 [ayl/min] bu yerda …

2 / 14

2.67169 s ga 0 dan 1 gacha bir qancha qiymat berib moment va burchak tezligi topamiz. ushbu jadval asosida asinxron matorning tabiiy mexanik xarakteristikasini qurib oldim s 0 snom skr s s 0 0.016 0.1 1 m[nm] 0 256.9 728.213 166.6 ω[rad/s] 157 154.49 141.3 0 kloss formulasidan foydalanib asinxron motorning tabiiy mexanik xarakteristikasini hisoblash va qurish. klossning to’liq formulasi: yoki, agar p≥10 kvt bo’lsa, qisqartirilgan kloss formulasidan foydalaniladi. bu yerda: s ga 0 dan 1 gacha bir qancha qiymat berib moment topiladi. asinxron matorning tabiy mexanik xarakteristikasi chastota o’zgartgichli – asinxron motor tizimining statik tavsifini hisoblash va qurish asinxron motorning statik tavsiflarini chastotani o’zgartirib qurilganda qonuniyatni saqlash kerak. λ=mkr/mc u/f=const qonunini saqlash uchun istalgan chastotada kuchlanishni quyidagi formuladan foydalanib aniqlaymiz bu holda chastotani 50 hz dan pastga rostlanganda elektr yuritmaning yuklanish diagrammasi taxminan o’zgarmay qoladi. elektr yuritmaning chastotani o’zgartirib statik tavsiflari quyidagi kloss formulasidan foydalanib quriladi: [n*m] bu yerda …

3 / 14

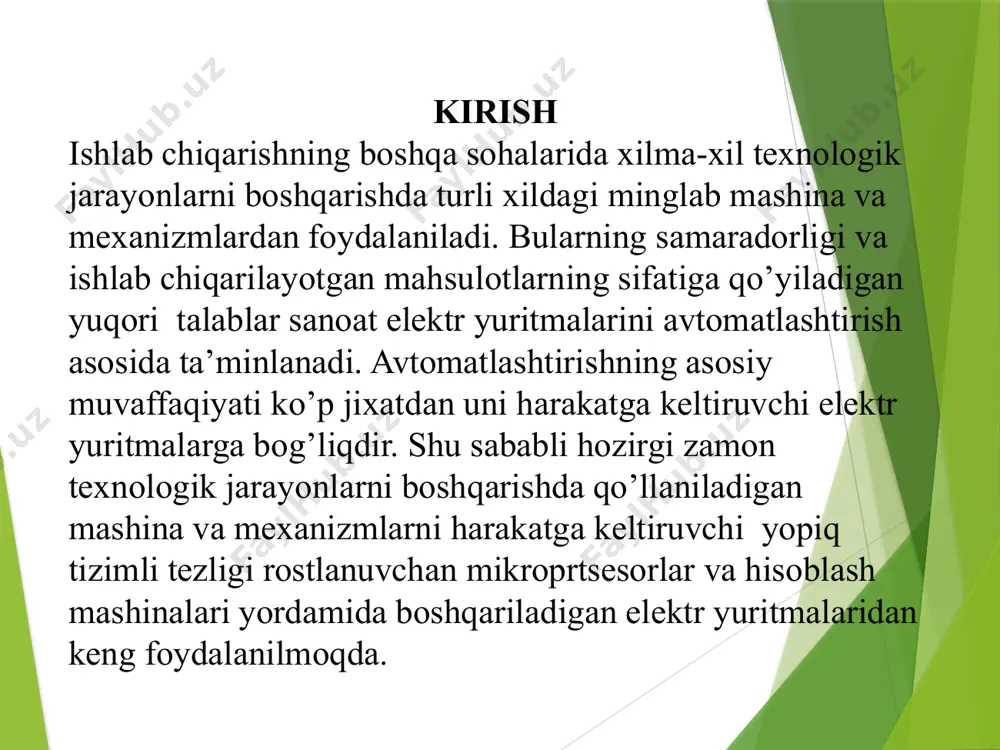

itmalarini avtomatlashtirishni talab etmoqda. avtomatlashtirishning asosiy muvaffaqiyati ko’p jixatdan uni harakatga keltiruvchi elektr yuritmalarga bog’liqdir. shu sababli ushbu kurs loyihamda hozirgi zamon texnologik jarayonlarni boshqarishda qo’llaniladigan mashina va mexanizmlarni elektr mexanik tizimlarda energiya samaradorlikka erishish va chastota o’zgartkichning elektr yuritmalarida qo‘llanilishida energiya samardorlikka erishish mumkinligini angladim. foydalanilgan adabiyotlar 1. гульков г.и., петренко ю.н., раткевич е. системы автоматизированного управления электроприводами. учебное пособие. – м.: новое знание, 2004. 2. ким д.п, теория автоматического управления. т.2. многомерные, нелинейные, оптимальные и адаптивные системы. в 2-х тт т:2. – м.: физматлит, 2004. 3. москаленко в.в. системы автоматизированного управления электропривода. учебник. – м.: инфра-м, 2004. 4. саидахмедов с.с. автоматик бошқариш назариясида замонавий услублар. ўқув қўлланма.– т: тдту, 1997. – 30 б. 5. саидахмедов с.с. электр юритмаларни автоматик бошқариш тизимлари фани бўйича тест саволлари тўплами. 1 қисм. – т: тдту,1997. 6. хашимов а.а., саидахмедов с.с. исследование замкнутых систем автоматического регулирования на tsвм: методические указания к лабораторным работам …

4 / 14

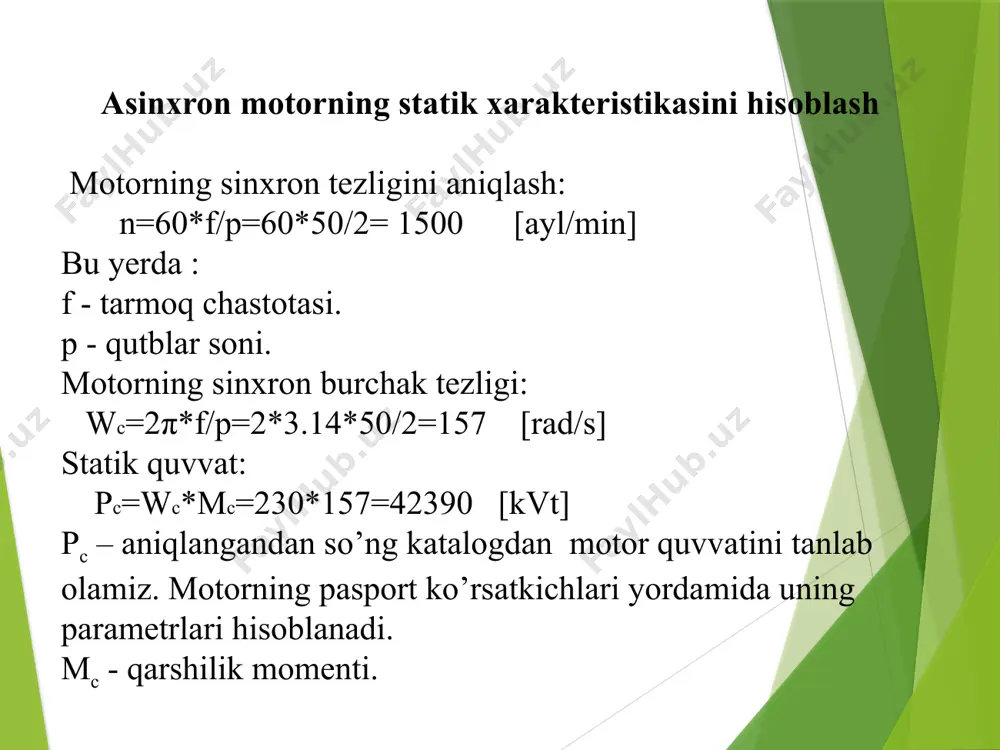

chastota o‘zgartgichi – asinxron mator tizimi - Page 4

5 / 14

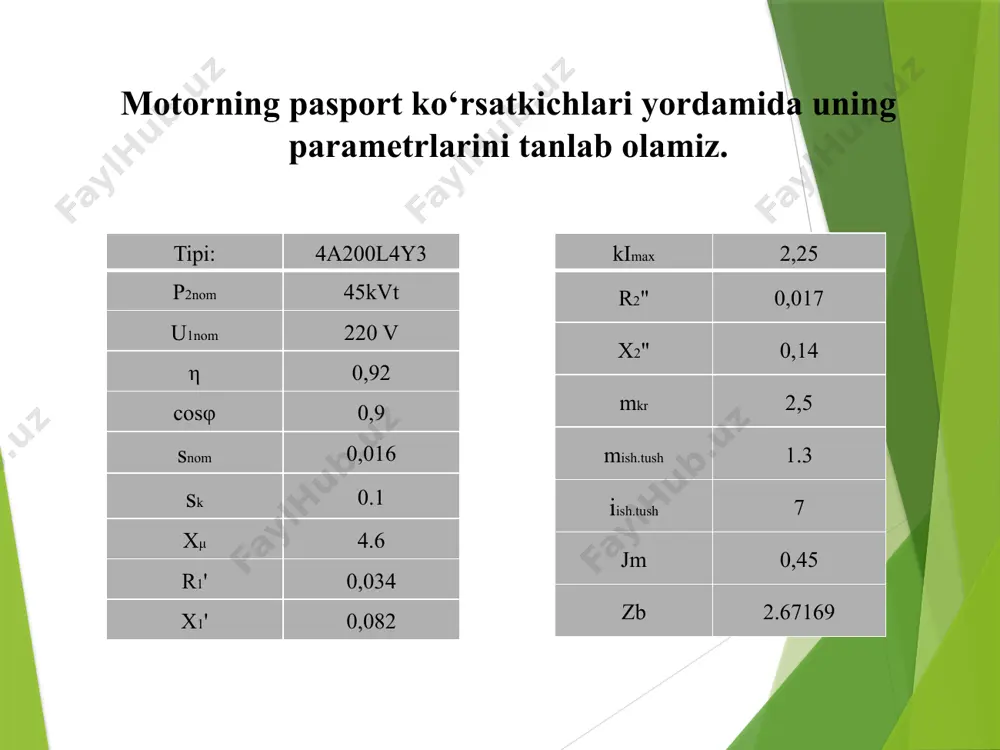

chastota o‘zgartgichi – asinxron mator tizimi - Page 5
