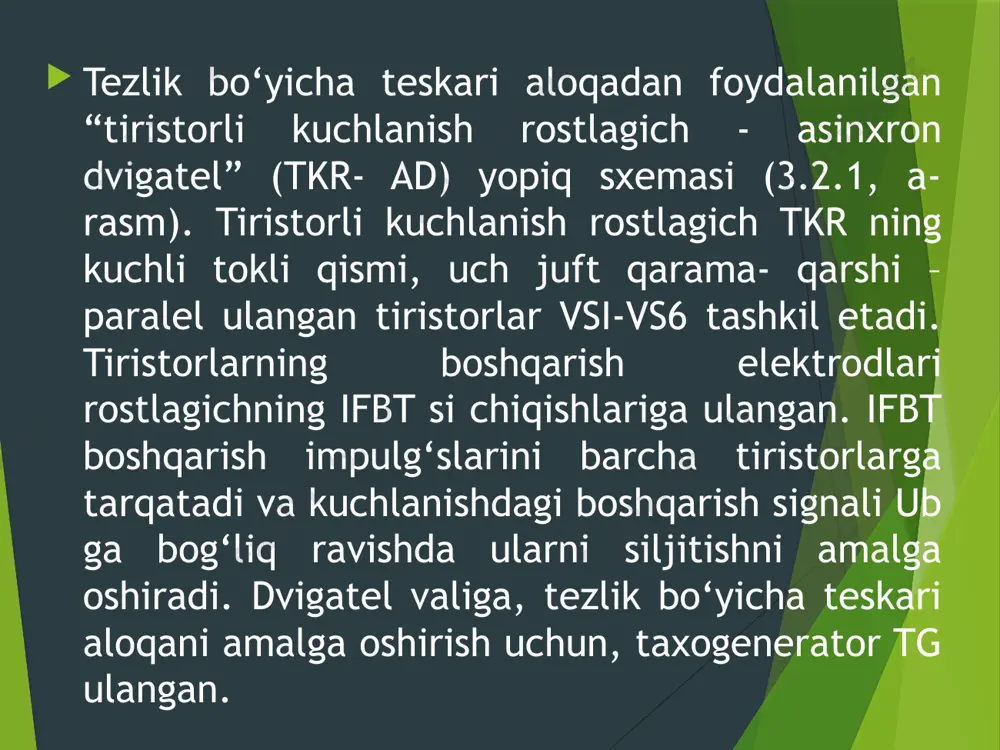

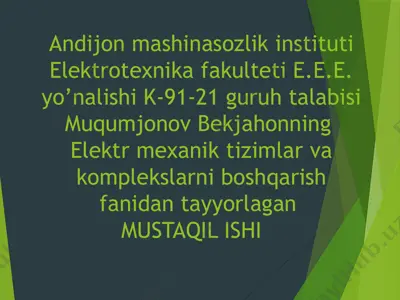

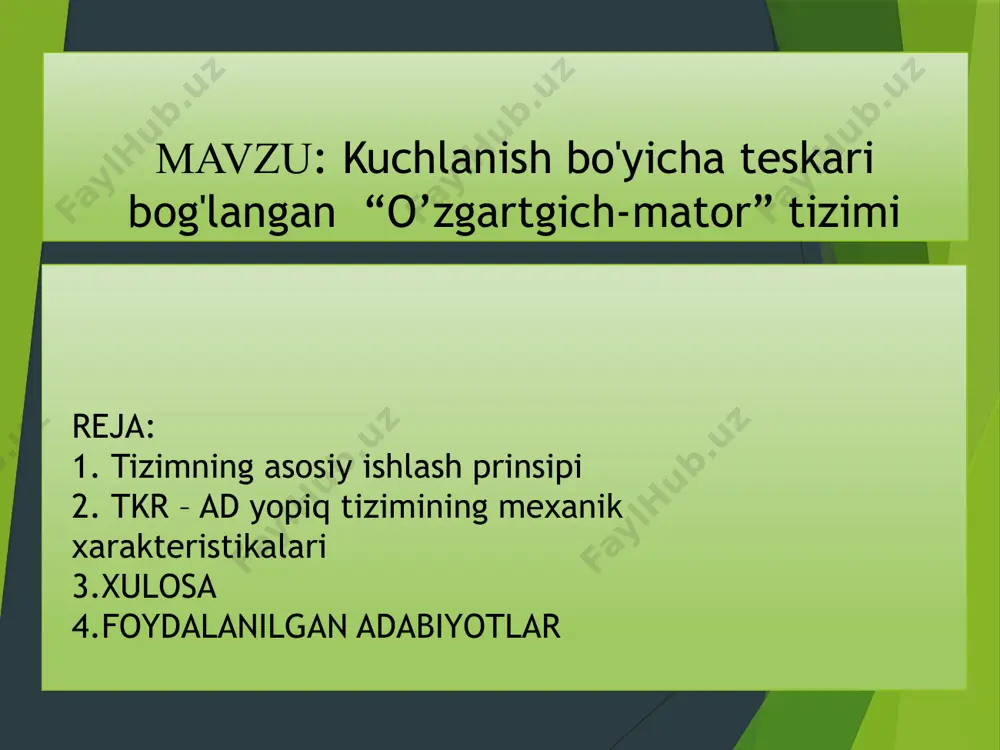

andijon mashinasozlik instituti sirtqi bo’lim iqtisodiyot fakulteti s-01-23 guruh talabasi inobidinov azizbekning boshqaruv dasturlari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’nalishi k-91-21 guruh talabisi muqumjonov bekjahonning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi reja: 1. tizimning asosiy ishlash prinsipi 2. tkr – ad yopiq tizimining mexanik xarakteristikalari 3.xulosa 4.foydalanilgan adabiyotlar mavzu: kuchlanish bo'yicha teskari bog'langan “o’zgartgich-mator” tizimi rasm. tkr – ad yopiq tizimining sxemasi tezlik bo‘yicha teskari aloqadan foydalanilgan “tiristorli kuchlanish rostlagich - asinxron dvigatel” (tkr- ad) yopiq sxemasi (3.2.1, a- rasm). tiristorli kuchlanish rostlagich tkr ning kuchli tokli qismi, uch juft qarama- qarshi – paralel ulangan tiristorlar vsi-vs6 tashkil etadi. tiristorlarning boshqarish elektrodlari rostlagichning ifbt si chiqishlariga ulangan. ifbt boshqarish impulg‘slarini barcha tiristorlarga tarqatadi va kuchlanishdagi boshqarish signali ub ga bog‘liq ravishda ularni siljitishni amalga oshiradi. dvigatel valiga, tezlik bo‘yicha teskari aloqani amalga oshirish uchun, taxogenerator tg ulangan. uning e.yu.k eg, topshiriq …

2 / 12

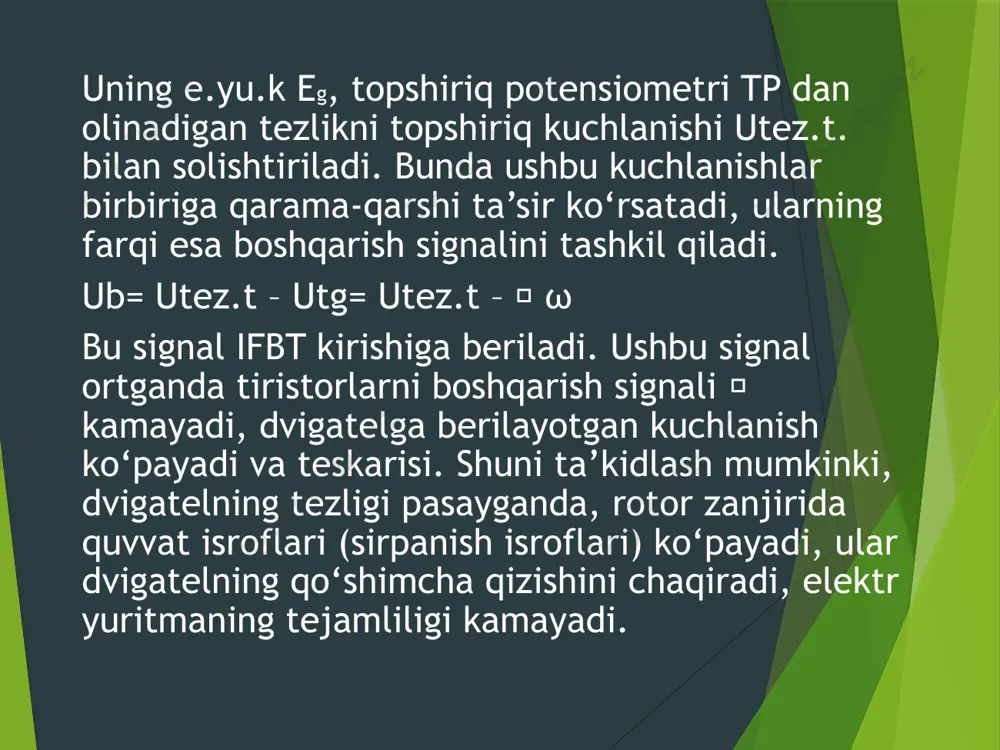

gatel rotori zanjiriga qo‘shimcha r2q rezistor ulangan. rezistorning borligi, shuningdek tezlikni rostlash diapazonini ko‘paytirish imkoniyatini ham yaratadi. elektr yuritma ishlashini, dvigatel validagi yuklama momenti ms o‘zgarganda va tezlik topshiriq signali o‘zgarmas berilganda ko‘rib chiqamiz. faraz qilaylik, boshlang‘ich xolatda dvigatel 1 nuqtada ms1 yuklama momenti bilan ishlab turgan (б-rasm), so‘ngra uning yuklama momentini ms2 qiymatgacha o‘zgarishi sodir bo‘lgan. rasm. tkr – ad yopiq tizimining mexanik xarakteristikalari. rasm. tiristorli o’zgartgich ishchi sxemalari. dvigatel validagi yuklama ortganda, uning tezligi kamaya boshlaydi va mos ravishda taxogenerator tg ning e.yu.k yetg si ham kamaya boshlaydi. yetg ni kamayishiga muvofiq, boshqarish kuchlanishi ub ni ortishini chaqira-di. bu tiristorlarni boshqarish burchagi a ni kamayishiga va shu sababli dvigatelga berilayotgan kuchlanishni ortishiga olib keladi. dvigatel momenti ortib boradi va 2 nuqtada ms2 bilan tenglashadi. shunday qilib, yuklama momentini ortishi, dvigatel tezligini unga katta bo‘lmagan kamayishiga olib keldi, ya’ni boshqacha aytganda, 3.2.1, a-rasmdagi sxemada uning xarakteristikasi bikr bo‘lib qoldi. …

3 / 12

– ms1 oralig‘ida o‘zgarishiga mos keladi. xulosa. teskari bog'lanishning ahamiyati: kuchlanish bo'yicha teskari bog'lanish o'zgartgich motor tizimlarida yuqori samaradorlikni ta'minlaydi. bu tizim energiya tejash va motorlarning ishlash muddatini uzaytirishga yordam beradi. tizimni yuqori tezlikda va aniq boshqarish mumkin. foydalari va afzalliklari tizim samaradorligi: kuchlanish boshqaruvi orqali motorni aniq va barqaror ishlashini ta'minlash. tez va oson sozlanadigan parametrlar orqali tizimni optimallashtirish. ishlash jarayonida energiya yo'qotishlarining minimallashtirilishi. foydalanilgan adabiyotlar. 1. elektr izolyatsiya materiallari" – m. m. tohirov, 2003 yil 2."elektr va elektrotexnika materiallari" – u. m. qodirov, 2011 yil 3.материалы для электротехники и энергетики" – с. и. розенберг, 2005 yil 4."электрическая изоляция. теория и практика" – н. с. ляпин, 2001 yil 5.изоляционные материалы для электроэнергетики" – в. и. мищенко, 2010 yil image1.png image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg

4 / 12

kuchlanish bo‘yicha teskari bog‘langan “o’zgartgich-mator” tizimi - Page 4

5 / 12

kuchlanish bo‘yicha teskari bog‘langan “o’zgartgich-mator” tizimi - Page 5

Хотите читать дальше?

Скачайте все 12 страниц бесплатно через Telegram.

Скачать полный файл

О "kuchlanish bo‘yicha teskari bog‘langan “o’zgartgich-mator” tizimi"

andijon mashinasozlik instituti sirtqi bo’lim iqtisodiyot fakulteti s-01-23 guruh talabasi inobidinov azizbekning boshqaruv dasturlari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’nalishi k-91-21 guruh talabisi muqumjonov bekjahonning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi reja: 1. tizimning asosiy ishlash prinsipi 2. tkr – ad yopiq tizimining mexanik xarakteristikalari 3.xulosa 4.foydalanilgan adabiyotlar mavzu: kuchlanish bo'yicha teskari bog'langan “o’zgartgich-mator” tizimi rasm. tkr – ad yopiq tizimining sxemasi tezlik bo‘yicha teskari aloqadan foydalanilgan “tiristorli kuchlanish rostlagich - asinxron dvigatel” (tkr- ad) yopiq sxemasi (3.2.1, a- rasm). tiristorli kuchlanish rostlagi...
