o‘zgartgich - motor tizimida tezlik bo‘yicha teskari bog‘lanish

PPTX 12 sahifa 548,7 KB Bepul yuklash

12 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 548,7 KB

Fayl turi PPTX

Sahifalar 12

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 12

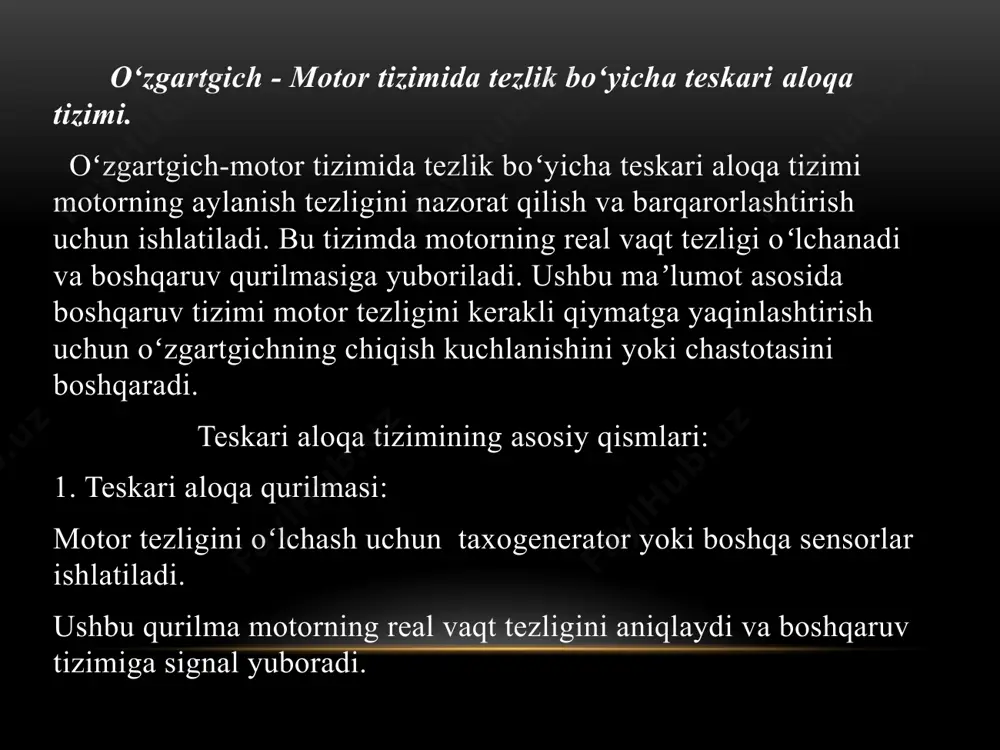

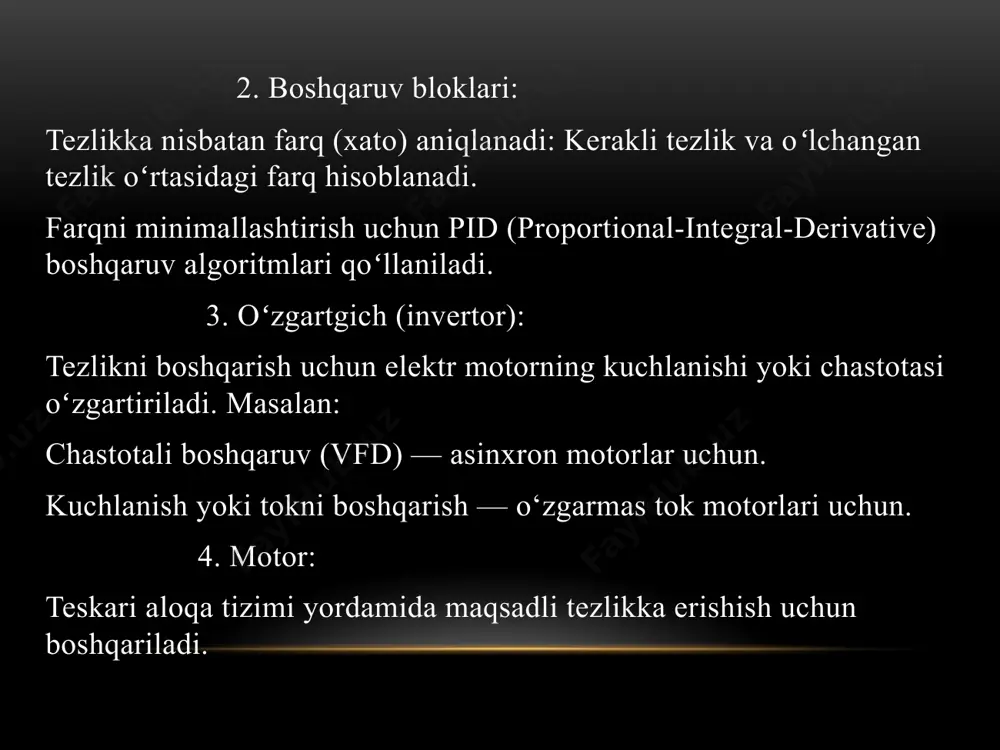

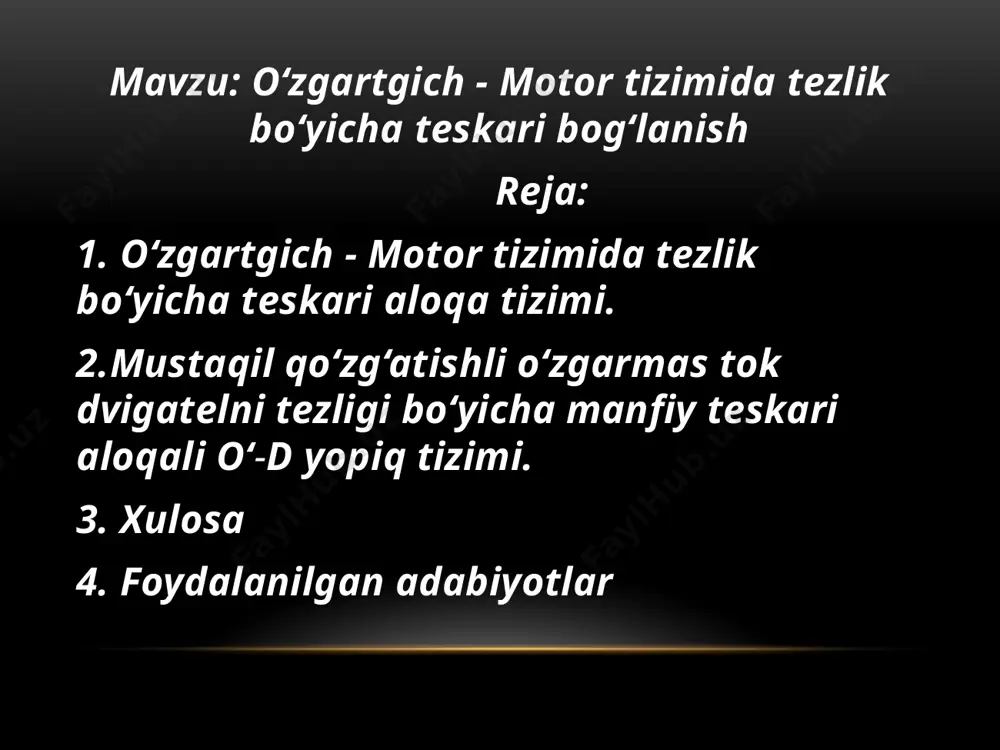

презентация powerpoint andijon mashinasozlik instituti elektratexnika fakulteti eee-yo‘nalishi k-91-21-guruh talabasi olimov ulug‘bekning emt va komplekslarni boshqarish fanidan tayyorlagan mustaqil ish mavzu: o‘zgartgich - motor tizimida tezlik bo‘yicha teskari bog‘lanish reja: 1. o‘zgartgich - motor tizimida tezlik bo‘yicha teskari aloqa tizimi. 2.mustaqil qo‘zg‘atishli o‘zgarmas tok dvigatelni tezligi bo‘yicha manfiy teskari aloqali o‘-d yopiq tizimi. 3. xulosa 4. foydalanilgan adabiyotlar o‘zgartgich - motor tizimida tezlik bo‘yicha teskari aloqa tizimi. oʻzgartgich-motor tizimida tezlik boʻyicha teskari aloqa tizimi motorning aylanish tezligini nazorat qilish va barqarorlashtirish uchun ishlatiladi. bu tizimda motorning real vaqt tezligi oʻlchanadi va boshqaruv qurilmasiga yuboriladi. ushbu maʼlumot asosida boshqaruv tizimi motor tezligini kerakli qiymatga yaqinlashtirish uchun oʻzgartgichning chiqish kuchlanishini yoki chastotasini boshqaradi. teskari aloqa tizimining asosiy qismlari: 1. teskari aloqa qurilmasi: motor tezligini oʻlchash uchun taxogenerator yoki boshqa sensorlar ishlatiladi. ushbu qurilma motorning real vaqt tezligini aniqlaydi va boshqaruv tizimiga signal yuboradi. 2. boshqaruv bloklari: tezlikka nisbatan farq (xato) aniqlanadi: kerakli …

2 / 12

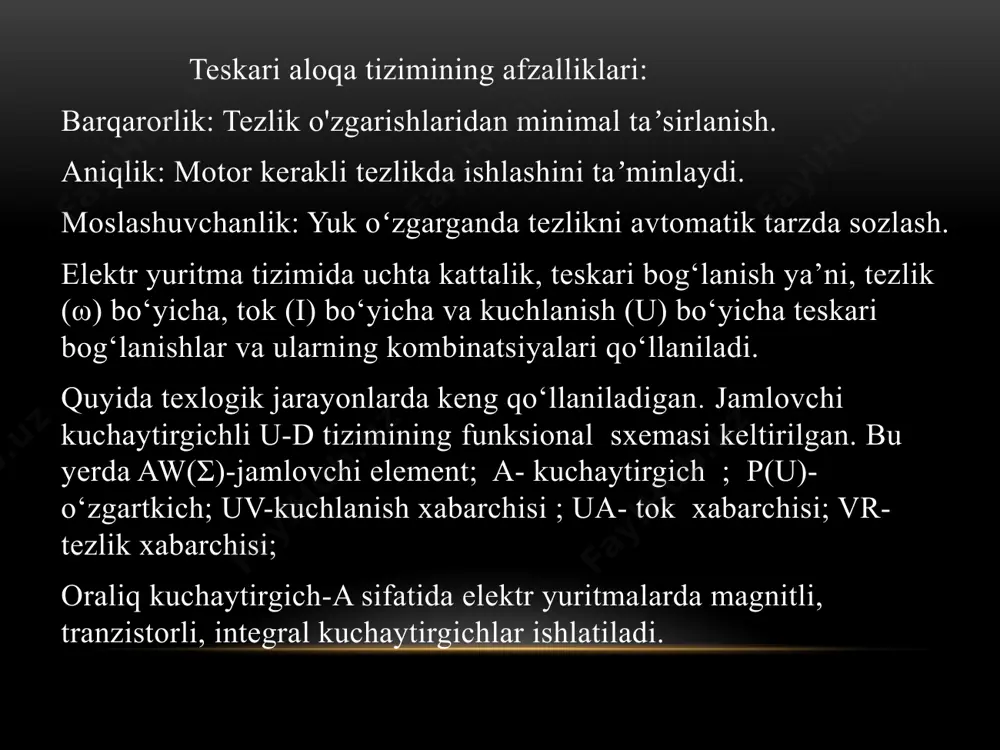

lektr yuritma tizimida uchta kattalik, teskari bog‘lanish ya’ni, tezlik (ω) bo‘yicha, tok (i) bo‘yicha va kuchlanish (u) bo‘yicha teskari bog‘lanishlar va ularning kombinatsiyalari qo‘llaniladi. quyida texlogik jarayonlarda keng qo‘llaniladigan. jamlovchi kuchaytirgichli u-d tizimining funksional sxemasi keltirilgan. bu yerda aw(σ)-jamlovchi element; a- kuchaytirgich ; p(u)-o‘zgartkich; uv-kuchlanish xabarchisi ; ua- tok xabarchisi; vr-tezlik xabarchisi; oraliq kuchaytirgich-a sifatida elektr yuritmalarda magnitli, tranzistorli, integral kuchaytirgichlar ishlatiladi. 1-rasm. jamlovchi kuchaytirgichli u-d tizimining funksional sxemasi keltirilgan. 2.mustaqil qo‘zg‘atishli o‘zgarmas tok dvigatelni tezligi bo‘yicha manfiy teskari aloqali o‘-d yopiq tizimi. tizimning asosini o‘-d ochiq sxemasi tashkil etadi (2-rasm). dvigatel valida tezlik datchigi– taxogenerator tg o‘rnatilgan, uning kirish kuchlanishi utg = γω dvigatel tezligiga proporsianal bo‘lib, u teskari aloqa signalidir. γ – proporsionallik koeffitsenti bo‘lib, u tezlik bo‘yicha teskari aloqa koeffitsenti deb nomlanadi. uni taxogenerator qo‘zg‘atish toki iq.tg ning o‘zgarishi xisobiga rostlash mumkin. teskari aloqa signali utg tezlikning topshiriq signali ut bilan solishtiriladi va ularning farqi – farq …

3 / 12

tezligi kamaya boshlaydi, va mos ravishda tezlik bo‘yicha teskari aloqa signali utt=ω xam kamayadi. bu, o‘z navbatida, farq uk va boshqarish ub signallarining oshishini chaqiradi. bunda o‘zgartgichning e.yu.k va shu sababdan dvigatel kuchlanishi xamda tezligini ortishi xosil bo‘ladi. yuklama momenti kamayganda teskari aloqa boshqa yo‘nalishda xarakat qiladi, ya’ni o‘zgartkich e.yu.k ni kamayishiga olib keladi. shunday qilib, teskari aloqaning mavjudligi sababli o‘zgartkichning e.yu.k, shu bilan birga dvigatelga berilayotgan kuchlanishni avtomatik rostlash amalga oshiriladi, shular xisobiga elektr yuritmaning bikrligi katta bo‘lgan xarakteristikalari olinadi. ochiq tizimlarda esa, aksincha yuklama momenti o‘zgarganda o‘zgartkich e.yu.k o‘zgarmasdan qoladi, natijada esa elektr yuritma xarakteristikalarining bikrligi kamroq bo‘lib qoladi. o‘- d tizimida bikr xarakteristikalarini olish uchun, tezlik bo‘yicha teskari aloqadan tashqari, yana kuchlanish bo‘yicha manfiy teskari aloqa va dvigatel toki bo‘yicha musbat teskari aloqa, yoki ularni birgalikda ishlashi-dan foydalaniladi. 3. xulosa 1. tezlikni aniq boshqarish: o‘zgaruvchan tok motorlarida tezlik bo‘yicha teskari aloqa tizimi motorning tezligini aniq va barqaror …

4 / 12

lashga yordam beradi va uning zarar ko‘rishini oldini oladi. 5. yuqori tezlikda ishlash: teskari aloqa tizimi motorni yuqori tezliklarda ham barqaror ishlashini ta’minlaydi, bu esa zamonaviy sanoat ilovalarida yuqori aniqlik va kuch talab qiladigan tizimlarda foydalidir. 6. keng qo‘llanish: o‘zgaruvchan tok motorlarida tezlikni teskari aloqa bilan boshqarish turli sanoat tarmoqlarida, masalan, avtomatlashtirish, fan va texnika, ventilyatsiya tizimlari va boshqa sohalarda keng qo‘llaniladi. 7. kelajakdagi rivojlanish: tezlik bo‘yicha teskari aloqa tizimlari va motorlarni boshqarish texnologiyalari kelajakda yanada rivojlanib, samaradorlikni yanada oshirishga xizmat qiladi. elektron tizimlar va zamonaviy sensorlar yordamida yanada aniqroq boshqarish mumkin bo‘ladi. 4. foydalanilgan adabiyotlar 1. qobilov, s. s. (2015). elektromexanika va elektr mashinalari. tashkent: "fan". 2. azimov, a. b. (2012). elektr mashinalari va transformatorlar. tashkent: "niso". 3. shavkatov, a. k. (2009). elektromexanika va avtomatik boshqaruv tizimlari. tashkent: "o‘qituvchi". 4. mavlonov, u. a. (2016). elektr energiyasini transformatsiya qilish va boshqarish. tashkent: "fan va texnologiya". 5. tursunov, sh. t. (2010). …
