1 / 27

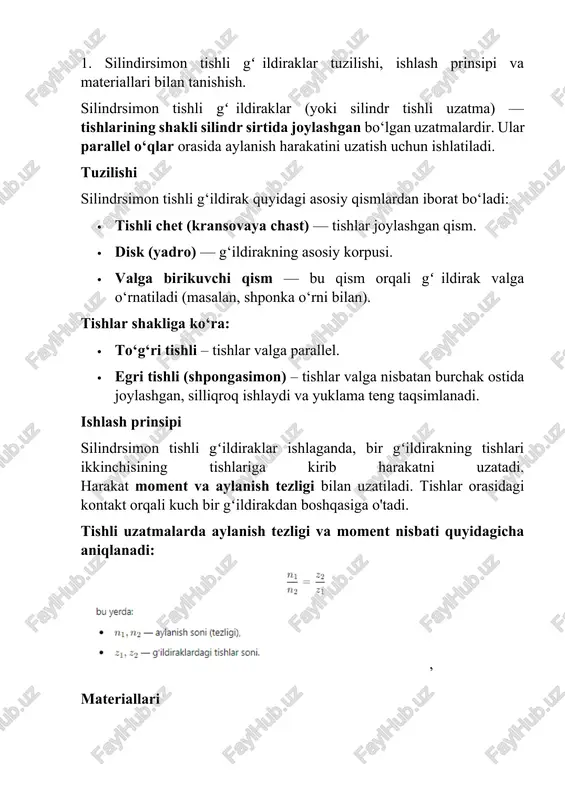

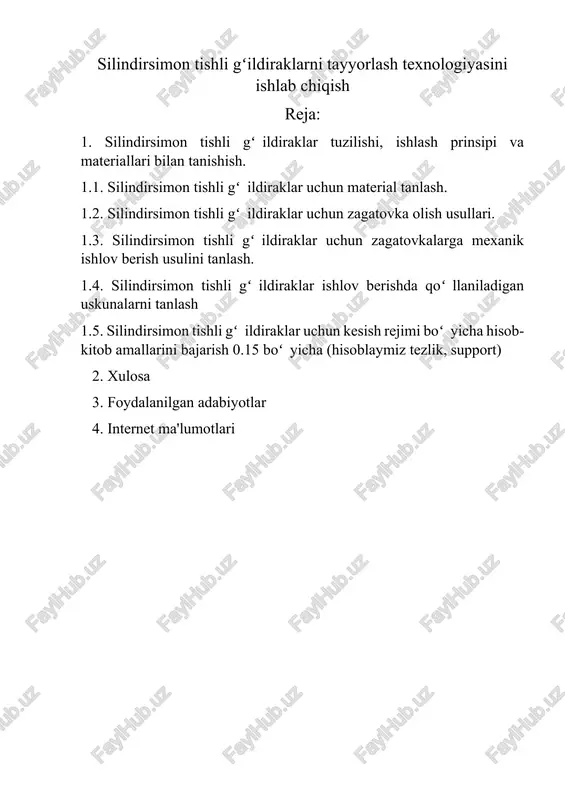

silindirsimon tishli gʻildiraklarni tayyorlash texnologiyasini ishlab chiqish reja: 1. silindirsimon tishli gʻildiraklar tuzilishi, ishlash prinsipi va materiallari bilan tanishish. 1.1. silindirsimon tishli gʻildiraklar uchun material tanlash. 1.2. silindirsimon tishli gʻildiraklar uchun zagatovka olish usullari. 1.3. silindirsimon tishli gʻildiraklar uchun zagatovkalarga mexanik ishlov berish usulini tanlash. 1.4. silindirsimon tishli gʻildiraklar ishlov berishda qoʻllaniladigan uskunalarni tanlash 1.5. silindirsimon tishli gʻildiraklar uchun kesish rejimi boʻyicha hisob-kitob amallarini bajarish 0.15 boʻyicha (hisoblaymiz tezlik, support) 2. xulosa 3. foydalanilgan adabiyotlar 4. internet ma'lumotlari 1. silindirsimon tishli gʻildiraklar tuzilishi, ishlash prinsipi va materiallari bilan tanishish. silindrsimon tishli gʻildiraklar (yoki silindr tishli uzatma) — tishlarining shakli silindr sirtida joylashgan bo‘lgan uzatmalardir. ular parallel o‘qlar orasida aylanish harakatini uzatish uchun ishlatiladi. tuzilishi silindrsimon tishli g‘ildirak quyidagi asosiy qismlardan iborat bo‘ladi: · tishli chet (kransovaya chast) — tishlar joylashgan qism. · disk (yadro) — g‘ildirakning asosiy korpusi. · valga birikuvchi qism — bu qism orqali gʻildirak valga o‘rnatiladi (masalan, …

2 / 27

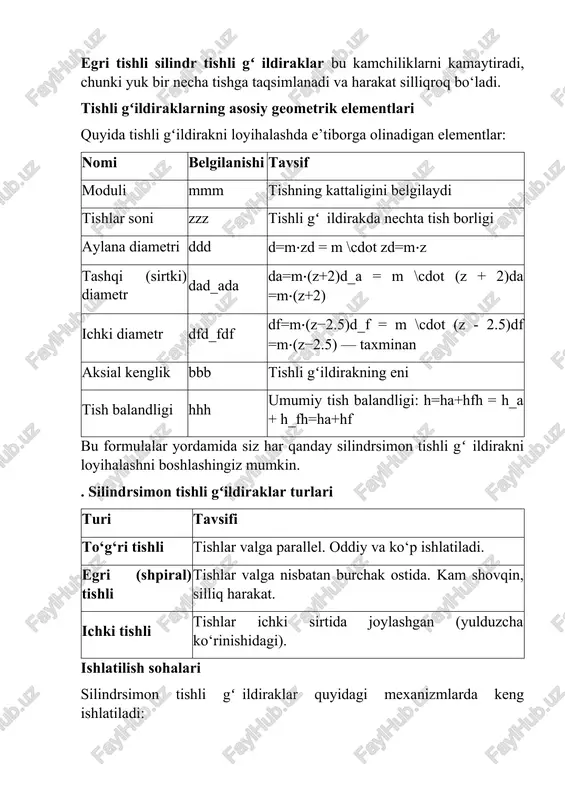

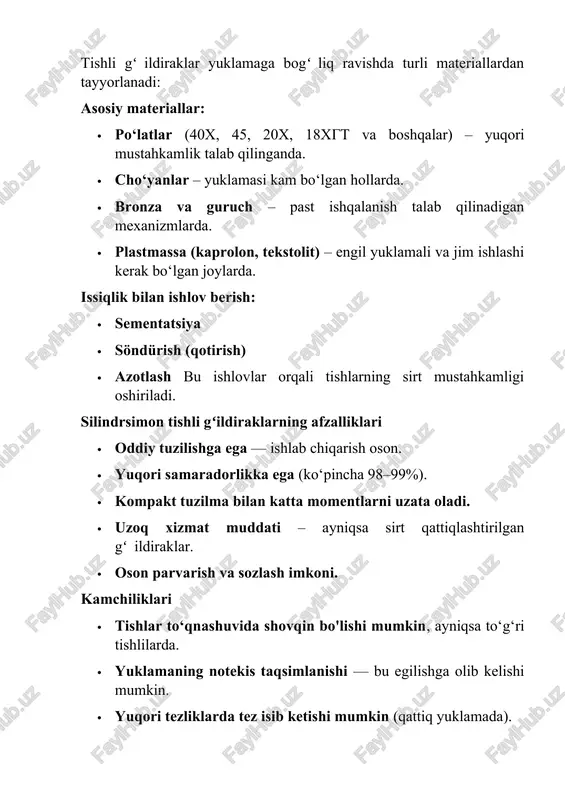

gt va boshqalar) – yuqori mustahkamlik talab qilinganda. · cho‘yanlar – yuklamasi kam bo‘lgan hollarda. · bronza va guruch – past ishqalanish talab qilinadigan mexanizmlarda. · plastmassa (kaprolon, tekstolit) – engil yuklamali va jim ishlashi kerak bo‘lgan joylarda. issiqlik bilan ishlov berish: · sementatsiya · söndürish (qotirish) · azotlash bu ishlovlar orqali tishlarning sirt mustahkamligi oshiriladi. silindrsimon tishli gʻildiraklarning afzalliklari · oddiy tuzilishga ega — ishlab chiqarish oson. · yuqori samaradorlikka ega (ko‘pincha 98–99%). · kompakt tuzilma bilan katta momentlarni uzata oladi. · uzoq xizmat muddati – ayniqsa sirt qattiqlashtirilgan gʻildiraklar. · oson parvarish va sozlash imkoni. kamchiliklari · tishlar to‘qnashuvida shovqin bo'lishi mumkin, ayniqsa to‘g‘ri tishlilarda. · yuklamaning notekis taqsimlanishi — bu egilishga olib kelishi mumkin. · yuqori tezliklarda tez isib ketishi mumkin (qattiq yuklamada). egri tishli silindr tishli gʻildiraklar bu kamchiliklarni kamaytiradi, chunki yuk bir necha tishga taqsimlanadi va harakat silliqroq bo‘ladi. tishli gʻildiraklarning asosiy geometrik elementlari quyida …

3 / 27

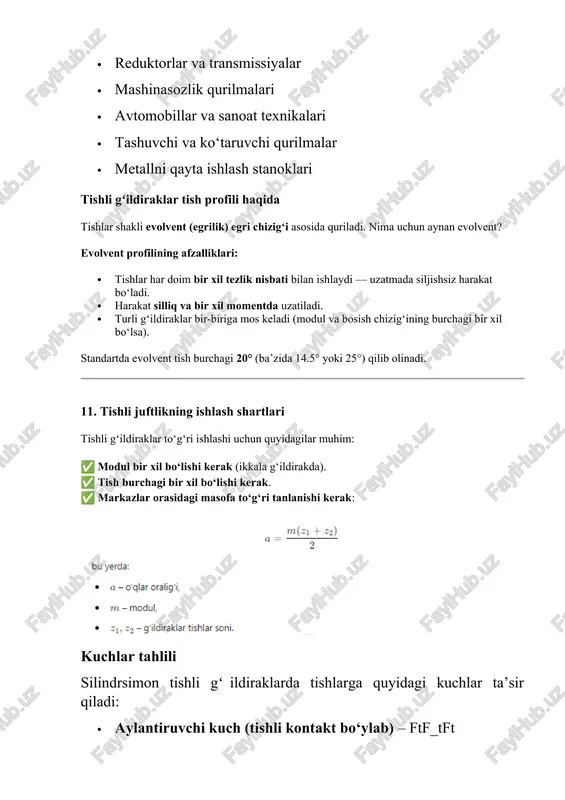

ki sirtida joylashgan (yulduzcha ko‘rinishidagi). ishlatilish sohalari silindrsimon tishli gʻildiraklar quyidagi mexanizmlarda keng ishlatiladi: · reduktorlar va transmissiyalar · mashinasozlik qurilmalari · avtomobillar va sanoat texnikalari · tashuvchi va ko‘taruvchi qurilmalar · metallni qayta ishlash stanoklari tishli gʻildiraklar tish profili haqida tishlar shakli evolvent (egrilik) egri chizig‘i asosida quriladi. nima uchun aynan evolvent? evolvent profilining afzalliklari: · tishlar har doim bir xil tezlik nisbati bilan ishlaydi — uzatmada siljishsiz harakat bo‘ladi. · harakat silliq va bir xil momentda uzatiladi. · turli gʻildiraklar bir-biriga mos keladi (modul va bosish chizig‘ining burchagi bir xil bo‘lsa). standartda evolvent tish burchagi 20° (ba’zida 14.5° yoki 25°) qilib olinadi. 11. tishli juftlikning ishlash shartlari tishli gʻildiraklar to‘g‘ri ishlashi uchun quyidagilar muhim: ✅ modul bir xil bo‘lishi kerak (ikkala g‘ildirakda). ✅ tish burchagi bir xil bo‘lishi kerak. ✅ markazlar orasidagi masofa to‘g‘ri tanlanishi kerak: kuchlar tahlili silindrsimon tishli gʻildiraklarda tishlarga quyidagi kuchlar ta’sir qiladi: · aylantiruvchi …

4 / 27

iqligi · sirt qattiqligi (hrc) · tish aniqligi klassi (5, 6, 7...) · tish markazlashish aniqligi · vibratsiya va shovqin darajasi 1.1. silindirsimon tishli gʻildiraklar uchun material tanlash. material tanlashda quyidagilar hisobga olinadi: 🔍 asosiy tanlov mezonlari: 1. ish yuklamasi (og‘ir/engil yuk) 2. ishlash tezligi (past yoki yuqori aylanish tezligi) 3. harorat va atrof-muhit sharoiti 4. ishlab chiqarish usuli (quyma, zarb, frezalash, tishlash va h.k.) 5. sirt ishlov berish imkoniyati (qotirish, sementatsiya, azotlash) tavsiya etiladigan materiallar (tez-tez ishlatiladiganlari): material nomi xususiyatlari qayerda ishlatiladi po‘lat 45 oson ishlanadi, mustahkamligi yaxshi engil va o‘rta yukli g‘ildiraklar 20x, 18xgt sementatsiya qilinadi, sirt qattiq – ichki esa yumshoq yuqori tezlikli uzatmalar 40x, 40xn, 38xmyua qotirishga yaroqli, og‘ir yuklarda chidamli og‘ir yukli uzatmalar chugun (sch15, sch20) ishlab chiqarish oson, arzon past yukli mexanizmlar bronza (braj9-4, brotss5-5-5) yaxshi ishqalanishga chidamli, jim ishlaydi reduktorlar, tishli juftliklardan biri sifatida plastmassa (kaprolon, tekstolit) engil, jim ishlaydi, zanglamaydi engil yukli, …

5 / 27

→ sirtini söndürish bilan qotirish → hrc 45-55 qattiqlikka erishiladi. agar siz jim ishlaydigan mexanizm (masalan, printer) uchun tishli gʻildirak loyihalayotgan bo‘lsangiz: · material: kaprolon yoki bronza → silliq harakat, past shovqin, korroziyaga bardoshli. material tanlashning texnik tahlili tishli gʻildirakning materiali nafaqat mexanik xususiyatlariga, balki ishlash sharoitlariga ham to‘g‘ri kelishi kerak. quyidagilar asosida tanlov amalga oshiriladi: tanlov mezoni tavsifi statik kuch tishning egilishiga qarshi chidamlilik dinamik yuk vaqt-vaqti bilan keladigan zarbali yuklar ishqalanish ishlashdagi silliqlik, qizib ketmaslik charchoq mustahkamligi uzoq muddatda tishlarning yorilmasligi texnologik qulaylik ishlab chiqarishdagi qulaylik (kesish, payvandlash, issiqlik ishlovi) 📐 material tanlashda hisob-kitob yondashuvi agar siz mexanik loyihani aniq hisob asosida bajarayotgan bo‘lsangiz, quyidagilarni hisobga olishingiz kerak: 1. tish yuzasidagi bosim (hertz bosimi): bu sirtning qattiqligi va bosim ta’siriga chidamligini baholaydi. ruxsat etilgan kuchlanishlar (yo‘l qo‘yiladigan qiymatlar): material [σh], mpa [σf], mpa 45 po‘lat (qotirilmagan) ~450 mpa ~250 mpa 40x po‘lat (qotirilgan) ~900 mpa ~400 mpa cho‘yan …
