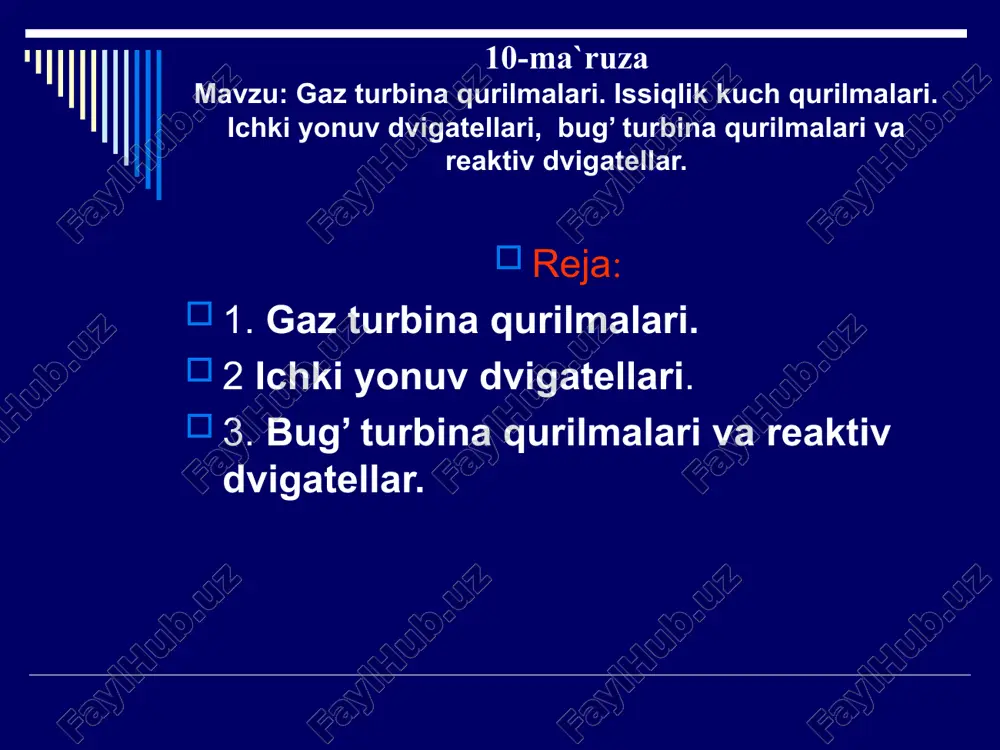

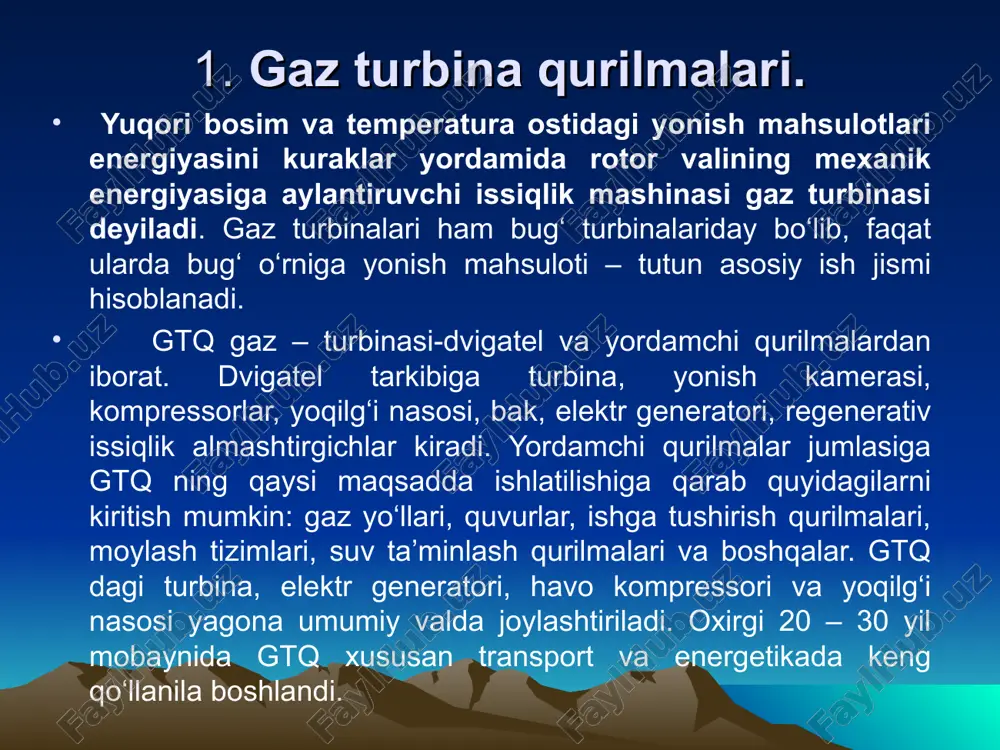

powerpoint presentation 10-ma`ruza mavzu: gaz turbina qurilmalari. issiqlik kuch qurilmalari. ichki yonuv dvigatellari, bug’ turbina qurilmalari va reaktiv dvigatellar. reja: 1. gaz turbina qurilmalari. 2 ichki yonuv dvigatellari. 3. bug’ turbina qurilmalari va reaktiv dvigatellar. 1. gaz turbina qurilmalari. yuqori bosim va temperatura ostidagi yonish mahsulotlari energiyasini kuraklar yordamida rotor valining mexanik energiyasiga aylantiruvchi issiqlik mashinasi gaz turbinasi deyiladi. gaz turbinalari ham bug‘ turbinalariday bo‘lib, faqat ularda bug‘ o‘rniga yonish mahsuloti – tutun asosiy ish jismi hisoblanadi. gtq gaz – turbinasi-dvigatel va yordamchi qurilmalardan iborat. dvigatel tarkibiga turbina, yonish kamerasi, kompressorlar, yoqilg‘i nasosi, bak, elektr generatori, regenerativ issiqlik almashtirgichlar kiradi. yordamchi qurilmalar jumlasiga gtq ning qaysi maqsadda ishlatilishiga qarab quyidagilarni kiritish mumkin: gaz yo‘llari, quvurlar, ishga tushirish qurilmalari, moylash tizimlari, suv ta’minlash qurilmalari va boshqalar. gtq dagi turbina, elektr generatori, havo kompressori va yoqilg‘i nasosi yagona umumiy valda joylashtiriladi. oxirgi 20 – 30 yil mobaynida gtq xususan transport va energetikada …

2 / 10

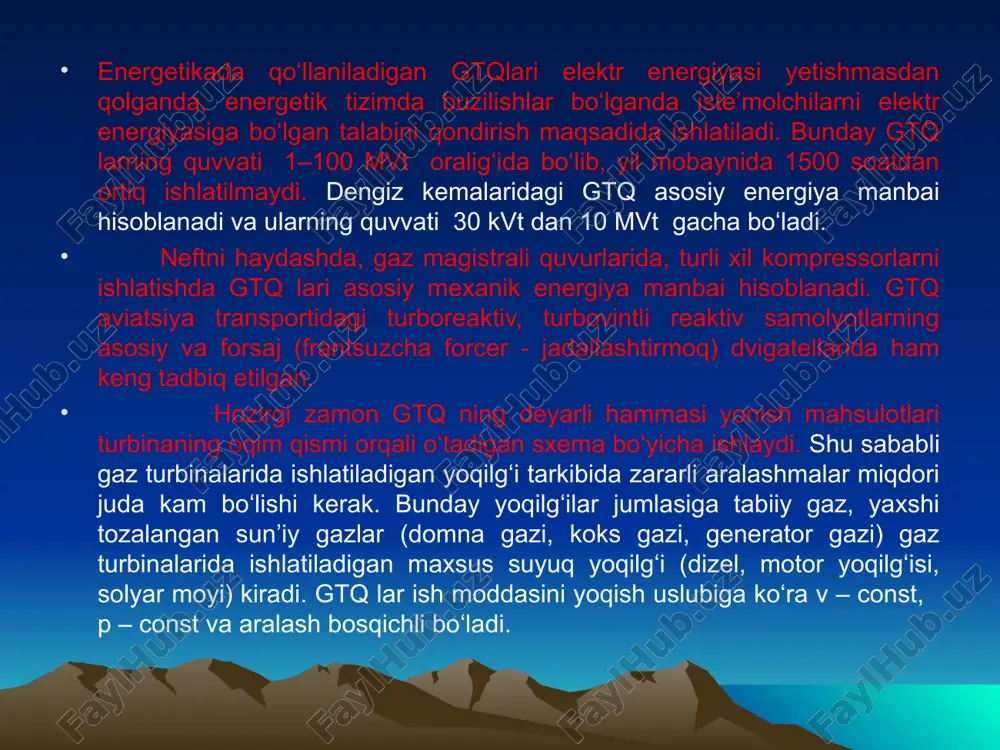

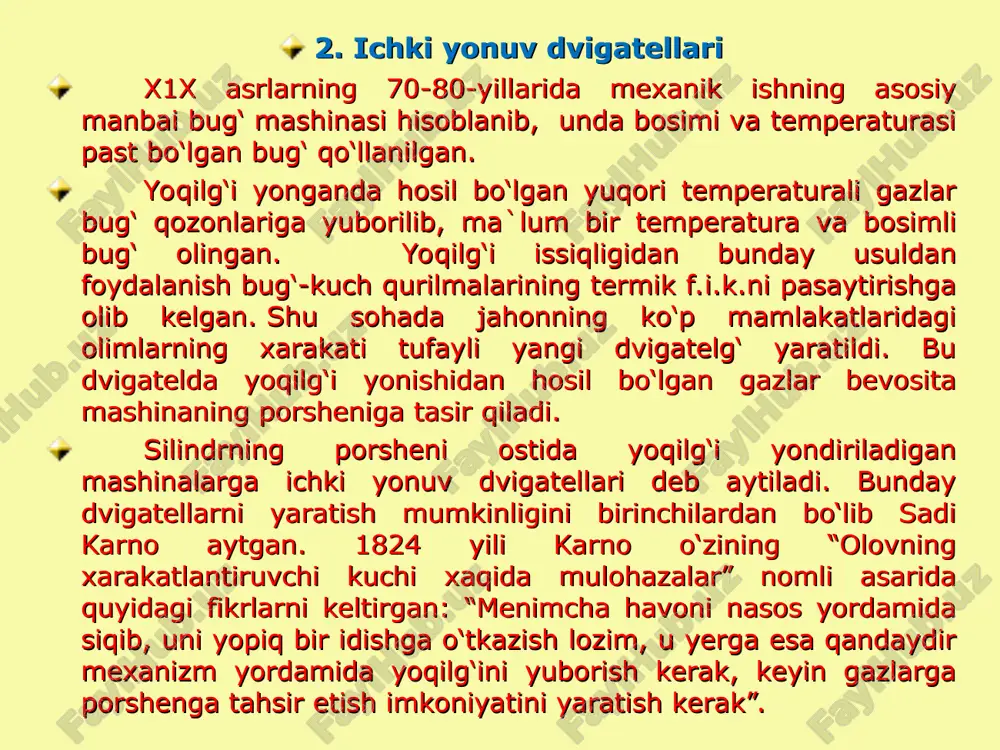

mon gtq ning deyarli hammasi yonish mahsulotlari turbinaning oqim qismi orqali o‘tadigan sxema bo‘yicha ishlaydi. shu sababli gaz turbinalarida ishlatiladigan yoqilg‘i tarkibida zararli aralashmalar miqdori juda kam bo‘lishi kerak. bunday yoqilg‘ilar jumlasiga tabiiy gaz, yaxshi tozalangan sun’iy gazlar (domna gazi, koks gazi, generator gazi) gaz turbinalarida ishlatiladigan maxsus suyuq yoqilg‘i (dizel, motor yoqilg‘isi, solyar moyi) kiradi. gtq lar ish moddasini yoqish uslubiga ko‘ra v – const, p – const va aralash bosqichli bo‘ladi. 2. ichki yonuv dvigatellari x1x asrlarning 70-80-yillarida mexanik ishning asosiy manbai bug‘ mashinasi hisoblanib, unda bosimi va temperaturasi past bo‘lgan bug‘ qo‘llanilgan. yoqilg‘i yonganda hosil bo‘lgan yuqori temperaturali gazlar bug‘ qozonlariga yuborilib, ma`lum bir temperatura va bosimli bug‘ olingan. yoqilg‘i issiqligidan bunday usuldan foydalanish bug‘-kuch qurilmalarining termik f.i.k.ni pasaytirishga olib kelgan. shu sohada jahonning ko‘p mamlakatlaridagi olimlarning xarakati tufayli yangi dvigatelg‘ yaratildi. bu dvigatelda yoqilg‘i yonishidan hosil bo‘lgan gazlar bevosita mashinaning porsheniga tasir qiladi. silindrning porsheni ostida …

3 / 10

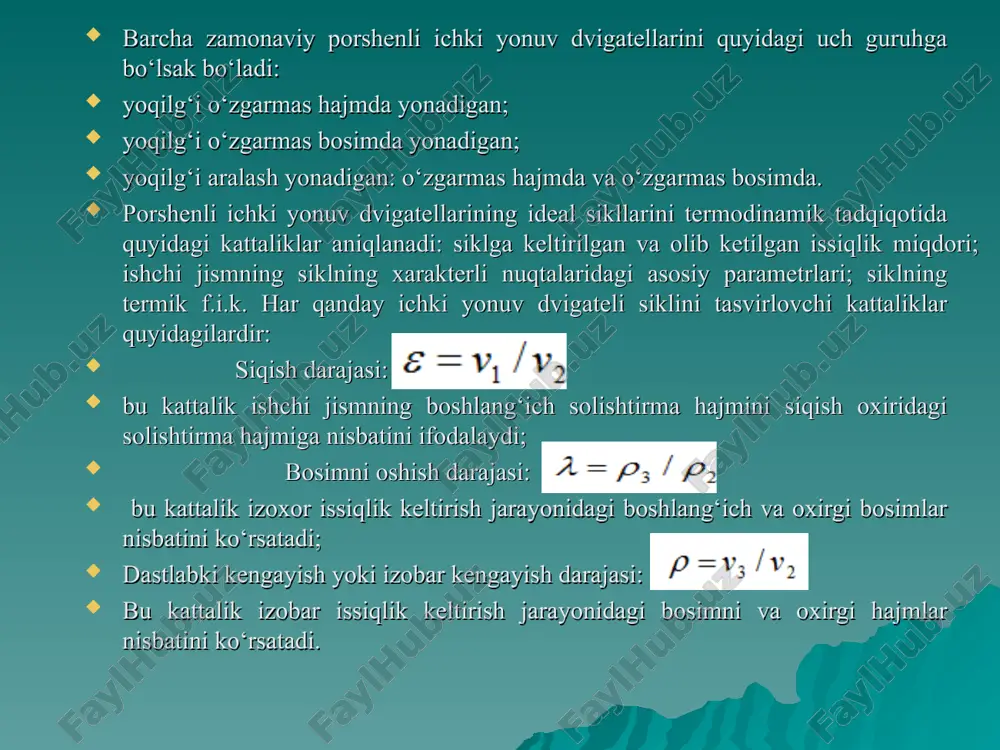

mik tadqiqotida quyidagi kattaliklar aniqlanadi: siklga keltirilgan va olib ketilgan issiqlik miqdori; ishchi jismning siklning xarakterli nuqtalaridagi asosiy parametrlari; siklning termik f.i.k. har qanday ichki yonuv dvigateli siklini tasvirlovchi kattaliklar quyidagilardir: siqish darajasi: bu kattalik ishchi jismning boshlang‘ich solishtirma hajmini siqish oxiridagi solishtirma hajmiga nisbatini ifodalaydi; bosimni oshish darajasi: bu kattalik izoxor issiqlik keltirish jarayonidagi boshlang‘ich va oxirgi bosimlar nisbatini ko‘rsatadi; dastlabki kengayish yoki izobar kengayish darajasi: bu kattalik izobar issiqlik keltirish jarayonidagi bosimni va oxirgi hajmlar nisbatini ko‘rsatadi. 3.bug’ turbina qurilmalari va reaktiv dvigatellar. bug‘ning issiqlik energiyasini bosqichma-bosqich mexanik energiyaga aylantirib beruvchi issiqlik mashinasi bug‘ turbinasi deyiladi. hozirgi paytda bug‘ turbinasi zamonaviy yirik elektr stantsiyalarining yagona dvigateli hisoblanadi. italiyalik olim d.branko bug‘ turbinasi modeliga hos bo‘lgan bug‘ g‘ildiragini 1629 yilda yaratgan, unda bug‘ oqimining kinetik energiyasi uyg‘otgan impulps kurakli gildirakni aylantirishga sarflangan. quvvati 4,4 kvt bo‘lgan birinchi bug‘ turbinasini (reaktiv turbina) 1885 yili ingliz muxandisi parsons yaratdi, 1913 yilda …

4 / 10

3 maxkamlangan, ular kanallar hosil kiladi. 1-rasm. turbinaning ishlash tarzi.1-val; 2-disk; 3-ishchi kuraklar; 4-soplo bosimi yuqori bo‘lgan va odatda temperaturasi ham yukori bo‘lgan ishchi jism (bug‘, gaz, suyuklik) soplo apparatiga kiradi. soplolarda bug‘ kengayadi, uning bosimi pasayadi va tegishlicha tezligi ortadi, ya’ni soplo apparatida bug‘ning ichki energiyasi kinetik energiga aylanadi. ikkinchi bosqich ishchi kuraklar hosil qilgan kanallarda sodir bo‘ladi, bu yerda bug‘ning kinetik energiyasi diskning va u bilan bog‘langan turbina valining harakatlantiradigan mexanik ishiga aylanadi. turbina bosqichlariga bug‘ qo‘zg‘almas va aylanuvchan kanallar tizimi bo‘yicha o‘tadi. shuning uchun harakat turiga ko‘ra bug‘ning uch xil tezligi bo‘ladi: c – absolyut tezlik; i – ko‘chma harakat tezligi, u turbina diskining aylanma tezligiga teng; w – nisbiy tezlik. bug‘ning soploga kirish oldidagi, soplodan keyingi va kuraklardan keyingi parametrlari tegishlicha 0,1,2 indekslar bilan belgilanadi. ishchi kuraklar mahkamlangan bitta diskli soplo apparati turbinaning bosqichini hosil qiladi. bittta bosqichdan iborat bo‘lgan turbina bir bosqichli turbina deyiladi. bir …

5 / 10

i, kuraklar kuchli bukilgan aktiv profilli bo‘lishi kerak. kuraklardan oldingi va ulardan keyingi bug‘ tezliklarining kattaligi va yo‘nalishini kirish va chiqish tezlik uchburchaklari qurib aniqlash mumkin (3 - rasm). jumladan, nisbiy tezlik vektori ushbu geometrik ayirmadan aniqlanadi: w1=c1-u 2-rasm 3-rasm. aktiv turbinada bug‘ oqimi sxemasi e'tiborlaringiz uchun rahmat!
