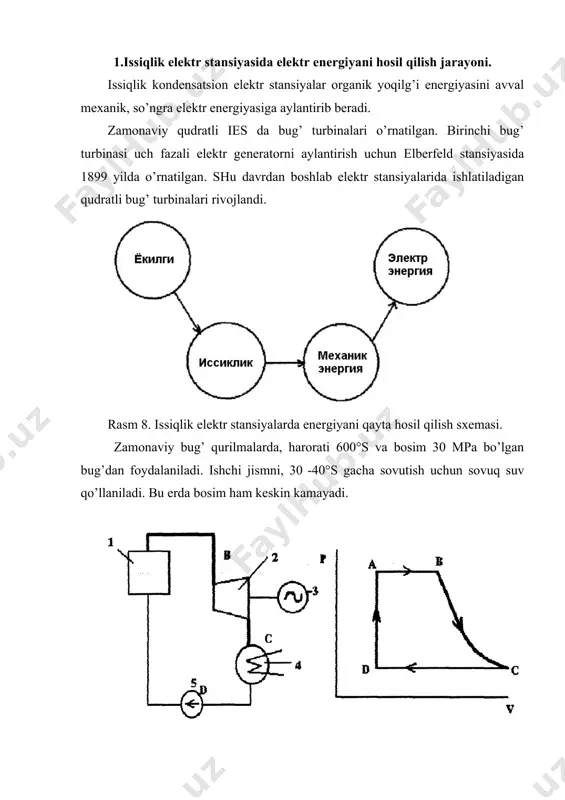

1664482268.doc issiqlik elektr stansiyalari va issiqlik elektr markazlari (ies va iem) reja: 1.issiqlik elektr stansiyasida elektr energiyani hosil qilish jarayoni. 2.bug’ qozonlari va ularning turlari. 3.turbinalarning issiqlik elektr stansiyasidagi o’rni. issiqlik elektr stansiyasida kondensatorlarning vazifalari. 4.issiqlik elektr markazining ishlash prinsipi. 1.issiqlik elektr stansiyasida elektr energiyani hosil qilish jarayoni. issiqlik kondensatsion elektr stansiyalar organik yoqilg’i energiyasini avval mexanik, so’ngra elektr energiyasiga aylantirib beradi. zamonaviy qudratli ies da bug’ turbinalari o’rnatilgan. birinchi bug’ turbinasi uch fazali elektr generatorni aylantirish uchun elberfeld stansiyasida 1899 yilda o’rnatilgan. shu davrdan boshlab elektr stansiyalarida ishlatiladigan qudratli bug’ turbinalari rivojlandi. rasm 8. issiqlik elektr stansiyalarda energiyani qayta hosil qilish sxemasi. zamonaviy bug’ qurilmalarda, harorati 600°s va bosim 30 mpa bo’lgan bug’dan foydalaniladi. ishchi jismni, 30 -40°s gacha sovutish uchun sovuq suv qo’llaniladi. bu erda bosim ham keskin kamayadi. rasm 9. a) renkin sikli bo’yicha ishlovchi issiqlik elektr stansiyasining texnologik sxemasi; b) bug’ bosimli qurilma uchun ideal bo’lgan …

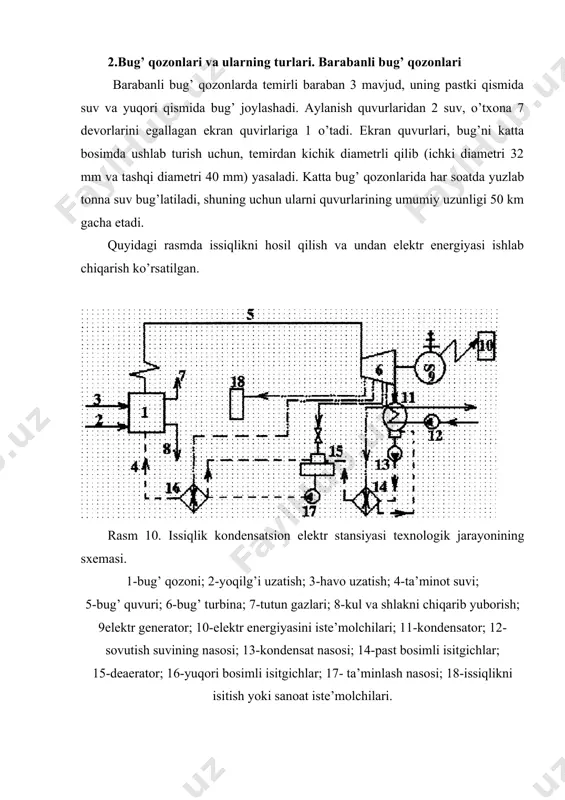

bo’yicha ishlaydigan bug’ qozoni-1, turbina-2, elektr generator-3, kondensator-4 va nasos-5 dan nborat. stansiyaning asosiy qismlaridan biri - bug’ qozonining ishini ko’rib chiqamiz. bug’ qozoni stansiya ehtiyoji uchun bug’ ishlab chiqaradi. zamonaviy bug’ qozoni katta o’lchamli qurilmalardan iborat. bug’ qozoni o’txonasida changsimon holatga keltirilgan ko’mir, gaz yoki neft 1500-2000°s haroratda purkaladi. yoqilg’ini to’laligicha yonishi uchun shamolparrak yordamida katta miqdorda qizdirilgan havo beriladi. yoqilg’i yonish jarayonida hosil bo’lgan issiqlik suvni bug’ holatigacha, kerakli harorat va bosimgacha oshirib qizdiriladi. ishlatilgan issiq gazlar tozalanib mo’riga uzatiladi va atrof muhitga chiqarilib yuboriladi. bug’ qozonga uzatiladigan suv qo’shimchalardan tozalanadi, ularning miqdori ichimlik suvidagi miqdordan kam bo’lishi kerak. konstruktiv jihatdan bug’ qozonlari barabanli va to’g’ri oqimli bo’ladi. 2.bug’ qozonlari va ularning turlari. barabanli bug’ qozonlari barabanli bug’ qozonlarda temirli baraban 3 mavjud, uning pastki qismida suv va yuqori qismida bug’ joylashadi. aylanish quvurlaridan 2 suv, o’txona 7 devorlarini egallagan ekran quvirlariga 1 o’tadi. ekran quvurlari, bug’ni katta …

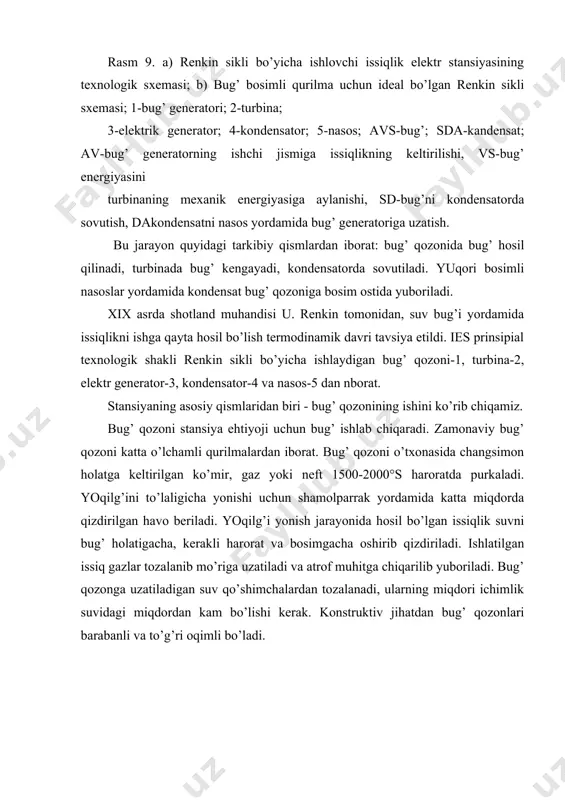

itgichlar; 17- ta’minlash nasosi; 18-issiqlikni isitish yoki sanoat iste’molchilari. bug’ qozonlarini samaradorligini oshirish uchun suv barabaniga berilishdan oldin eknomayzerda 5 o’txonaga berilayotgan havo esa havo qizdirgichda 6 isitiladi. barabandan chiqayotgan bug’ qozonlarda suv va suv-bug’ qorishmasi ularning zichliklar hisobiga tabiiy aylanadi. bug’ni harorati va bosimi ortishi bilan suv-bug’ zichliklari farqi kamayadi va aylanishi yomonlashadi. rasm 11. barabanli bug’ qozonining ishlash sxemasi to’g’ri oqimli bug’ qozonlari to’g’ri oqimi bug’ qozonlarida baraban yo’q. suv va bug’ aylanishi nasoslar orqali amalga oshiriladi. suv isitgich 3 orqali, quvurlarga 1 o’tadi va bug’ga aylanadi. keyin bug’qizdirgichga 2 uzatiladi, so’ngra turbinaga beriladi. havo qizdirgichda 4 havo qizdiriladi va o’txonaga beriladi. to’g’ri oqimli bug’ qozonlari sifatli suv ta’minotini rostlashni taqozo etadi. bundan tashqari bu turdagi bug’ qozonlarida ishlatiladigan iste’mol suvining kimyoviy tozaligiga juda yuqori talablar qo’yiladi. to’g’ri oqimli bug’ qozonlari ko’p tarqalgan, chunki ular barabanli qozolardan arzon. barabanli qozonlarda, katta bosimlarda (20 mpa dan yuqori) tabiiy suv …

zligi s1 qiymatgacha ortadi va bosimi r1 qiymatgacha kamayadi, hamda bug’ harorati pasayadi. bug’ soplodan chiqib turbinaning ishchi kurakchalariga uzatiladi. agarda turbina aktiv bo’lsa, u holda ishchi kurakchalarda bug’ kengayishi sodir bo’lmaydi va o’z navbatida bug’ bosimi ham o’zgarmaydi. bug’ning mutloq harakat tezligi s1 qiymatidan s2 qiymatiga turbinani aylantirish tezligi v hisobiga o’zgaradi. turbina odatda konstruktiv jihatdan bir necha pog’onali bo’ladi, ularning har biri soplo kurakchalari va ishchi kurakchalardan iborat bo’ladi. soplo va ishchi kurakchalar bir xil radiusli aylanalarga mahkamlangan bo’ladi. reaktiv turbinada bug’ kengayishi ishchi kurakcha kanalida sodir bo’ladi. ishchi kurakchalar kanalida bug’ kengayish ko’rsatkichlariga qarab reaktivlik darajasi ko’rsatiladi. hozirgi davrda turbinalar ko’p pog’onali qilib yasaladi, bir turbinaning o’zida ham reaktiv, ham aktiv turbina jam qilinishi mumkin. rasm 13. aktiv turbinaning ishlash sxemasi turbinani reaktiv pog’onasidagi bug’ ko’rsatkichlarni kengayishi quyidagi rasmda ko’rsatilgan. rasm 14. reaktiv turbinaning ishlash sxemasi turbina soplolarida bug’ qisman r11 bosimgacha kengayadi. bug’ bosimini r2 gacha …

dishdan tashqariga harakat qiladi, aravacha esa reaktiv kuch ta’sirida o’ngga harakat qila boshlaydi (2-holat). turbinadan chiqayotgan bug’ni sovitish va kondensatlash uchun kondensator deb ataladigan qurilmaga yuboriladi. kondensator ichida ko’p sonli latun quvurlari mavjud. quvurlarni ichki qismiga 10-15°s haroratda sovuq suv kiradi va undan 20-25°s haroratda chiqadi. bug’ quvurlarini yuqoridan pastgi tomonga oqib o’tib kondensatlanadi va chiqarilib yuboriladi. kondensatorda bug’ sovutish uchun, bosim 3-4 kpa atrofida ushlab turiladi. sovutish suvining 1 kg bug’ uchun sarfi 50-100 kg atrofida bo’ladi. 1 gvt quvvatga ega bo’lgan elektr stansiada 40 m2/s sovutish suvi kerak bo’ladi. agarda kondensatorga beriladigan sovutish suvini daryodan to’g’ridan-to’g’ri olib berilsa, u holda suv ta’minotini to’g’ri oqimli deb ataladi. daryo suvi etmagan hollarda ko’l suvidan foydalaniladi. ko’lning bir tomonidan suv olinib, kondensatorda isitilgan suvni boshqa tomonga tashlab yuboriladi. yopiq tizimli suv ta’minotida, kondensatorda isitilgan suvni, sovutish uchun, 50 m balandlikka ega bo’lgan gradirnya qurilmalari quriladi. suv yuqoridan tomchi ko’rinishda pastga oqib …
