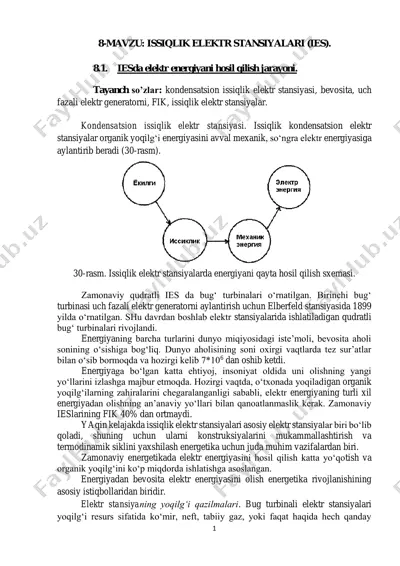

1 8-mavzu: issiqlik elektr stansiyalari (ies). 8.1. iesda elektr energiyani hosil qilish jarayoni. tayanch so’zlar: kondensatsion issiqlik elektr stansiyasi, bevosita, uch fazali elektr generatorni, fik, issiqlik elektr stansiyalar. kondensatsion issiqlik elektr stansiyasi. issiqlik kondensatsion elektr stansiyalar organik yoqilg‘i energiyasini avval mexanik, so‘ngra elektr energiyasiga aylantirib beradi (30-rasm). 30-rasm. issiqlik elektr stansiyalarda energiyani qayta hosil qilish sxemasi. zamonaviy qudratli ies da bug‘ turbinalari o‘rnatilgan. birinchi bug‘ turbinasi uch fazali elektr generatorni aylantirish uchun elberfeld stansiyasida 1899 yilda o‘rnatilgan. shu davrdan boshlab elektr stansiyalarida ishlatiladigan qudratli bug‘ turbinalari rivojlandi. energiyaning barcha turlarini dunyo miqiyosidagi iste’moli, bevosita aholi sonining o‘sishiga bog‘liq. dunyo aholisining soni oxirgi vaqtlarda tez sur’atlar bilan o‘sib bormoqda va hozirgi kelib 7*106 dan oshib ketdi. energiyaga bo‘lgan katta ehtiyoj, insoniyat oldida uni olishning yangi yo‘llarini izlashga majbur etmoqda. hozirgi vaqtda, o‘txonada yoqiladigan organik yoqilg‘ilarning zahiralarini chegaralanganligi sababli, elektr energiyaning turli xil energiyadan olishning an’anaviy yo‘llari bilan qanoatlanmaslik kerak. zamonaviy ieslarining …

2 / 16

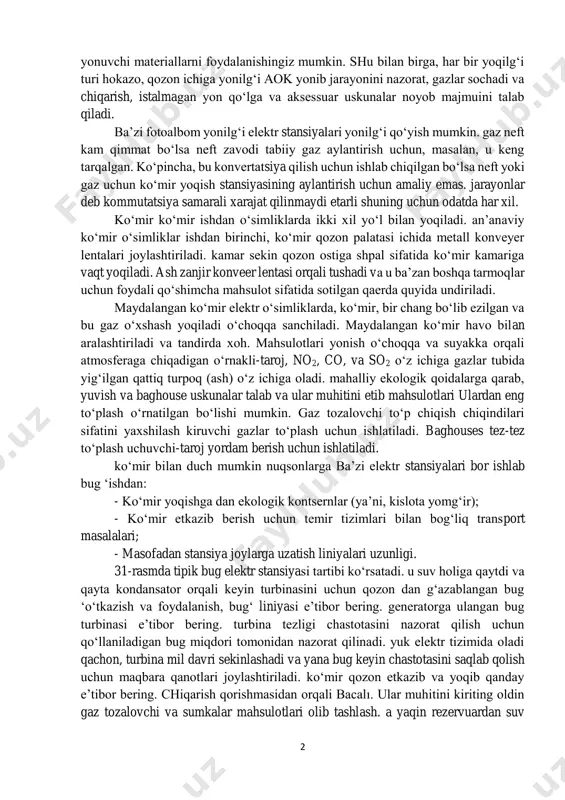

shingiz mumkin. shu bilan birga, har bir yoqilg‘i turi hokazo, qozon ichiga yonilg‘i aok yonib jarayonini nazorat, gazlar sochadi va chiqarish, istalmagan yon qo‘lga va aksessuar uskunalar noyob majmuini talab qiladi. ba’zi fotoalbom yonilg‘i elektr stansiyalari yonilg‘i qo‘yish mumkin. gaz neft kam qimmat bo‘lsa neft zavodi tabiiy gaz aylantirish uchun, masalan, u keng tarqalgan. ko‘pincha, bu konvertatsiya qilish uchun ishlab chiqilgan bo‘lsa neft yoki gaz uchun ko‘mir yoqish stansiyasining aylantirish uchun amaliy emas. jarayonlar deb kommutatsiya samarali xarajat qilinmaydi etarli shuning uchun odatda har xil. ko‘mir ko‘mir ishdan o‘simliklarda ikki xil yo‘l bilan yoqiladi. an’anaviy ko‘mir o‘simliklar ishdan birinchi, ko‘mir qozon palatasi ichida metall konveyer lentalari joylashtiriladi. kamar sekin qozon ostiga shpal sifatida ko‘mir kamariga vaqt yoqiladi. ash zanjir konveer lentasi orqali tushadi va u ba’zan boshqa tarmoqlar uchun foydali qo‘shimcha mahsulot sifatida sotilgan qaerda quyida undiriladi. maydalangan ko‘mir elektr o‘simliklarda, ko‘mir, bir chang bo‘lib ezilgan va bu gaz o‘xshash …

3 / 16

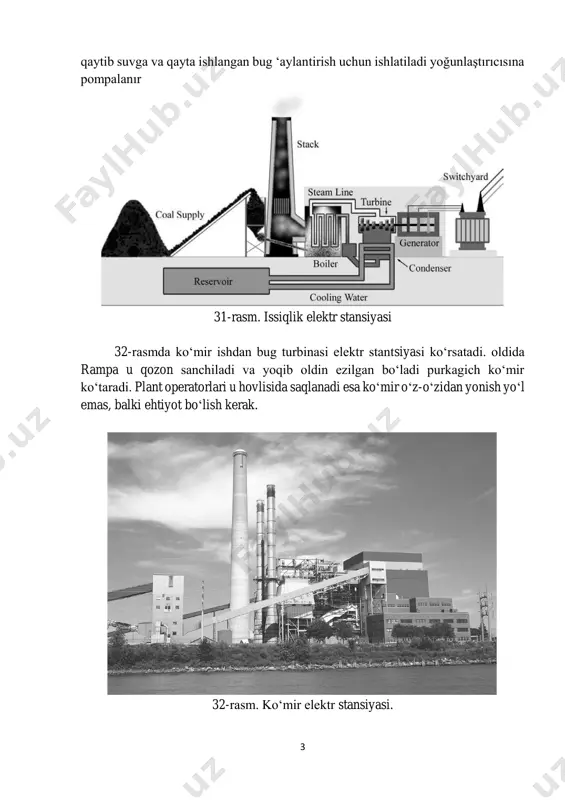

niyalari uzunligi. 31-rasmda tipik bug elektr stansiyasi tartibi ko‘rsatadi. u suv holiga qaytdi va qayta kondansator orqali keyin turbinasini uchun qozon dan g‘azablangan bug ‘o‘tkazish va foydalanish, bug‘ liniyasi e’tibor bering. generatorga ulangan bug turbinasi e’tibor bering. turbina tezligi chastotasini nazorat qilish uchun qo‘llaniladigan bug miqdori tomonidan nazorat qilinadi. yuk elektr tizimida oladi qachon, turbina mil davri sekinlashadi va yana bug keyin chastotasini saqlab qolish uchun maqbara qanotlari joylashtiriladi. ko‘mir qozon etkazib va yoqib qanday e’tibor bering. chiqarish qorishmasidan orqali bacalı. ular muhitini kiriting oldin gaz tozalovchi va sumkalar mahsulotlari olib tashlash. a yaqin rezervuardan suv 3 qaytib suvga va qayta ishlangan bug ‘aylantirish uchun ishlatiladi yoğunlaştırıcısına pompalanır 31-rasm. issiqlik elektr stansiyasi 32-rasmda ko‘mir ishdan bug turbinasi elektr stantsiyasi ko‘rsatadi. oldida rampa u qozon sanchiladi va yoqib oldin ezilgan bo‘ladi purkagich ko‘mir ko‘taradi. plant operatorlari u hovlisida saqlanadi esa ko‘mir o‘z-o‘zidan yonish yo‘l emas, balki ehtiyot bo‘lish kerak. 32-rasm. ko‘mir …

4 / 16

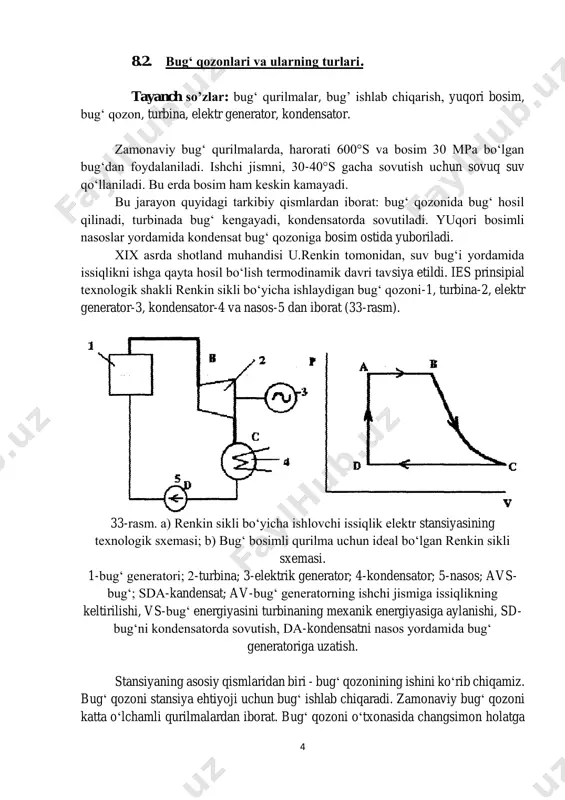

generator-3, kondensator-4 va nasos-5 dan iborat (33-rasm). 33-rasm. a) renkin sikli bo‘yicha ishlovchi issiqlik elektr stansiyasining texnologik sxemasi; b) bug‘ bosimli qurilma uchun ideal bo‘lgan renkin sikli sxemasi. 1-bug‘ generatori; 2-turbina; 3-elektrik generator; 4-kondensator; 5-nasos; avs- bug‘; sda-kandensat; av-bug‘ generatorning ishchi jismiga issiqlikning keltirilishi, vs-bug‘ energiyasini turbinaning mexanik energiyasiga aylanishi, sd- bug‘ni kondensatorda sovutish, da-kondensatni nasos yordamida bug‘ generatoriga uzatish. stansiyaning asosiy qismlaridan biri - bug‘ qozonining ishini ko‘rib chiqamiz. bug‘ qozoni stansiya ehtiyoji uchun bug‘ ishlab chiqaradi. zamonaviy bug‘ qozoni katta o‘lchamli qurilmalardan iborat. bug‘ qozoni o‘txonasida changsimon holatga 5 keltirilgan ko‘mir, gaz yoki neft 1500-2000°s haroratda purkaladi. yoqilg‘ini to‘laligicha yonishi uchun shamolparrak yordamida katta miqdorda qizdirilgan havo beriladi. yoqilg‘i yonish jarayonida hosil bo‘lgan issiqlik suvni bug‘ holatigacha, kerakli harorat va bosimgacha oshirib qizdiriladi. ishlatilgan issiq gazlar tozalanib mo‘riga uzatiladi va atrof muhitga chiqarilib yuboriladi. bug‘ qozonga uzatiladigan suv qo‘shimchalardan tozalanadi, ularning miqdori ichimlik suvidagi miqdordan kam bo‘lishi kerak. …

5 / 16

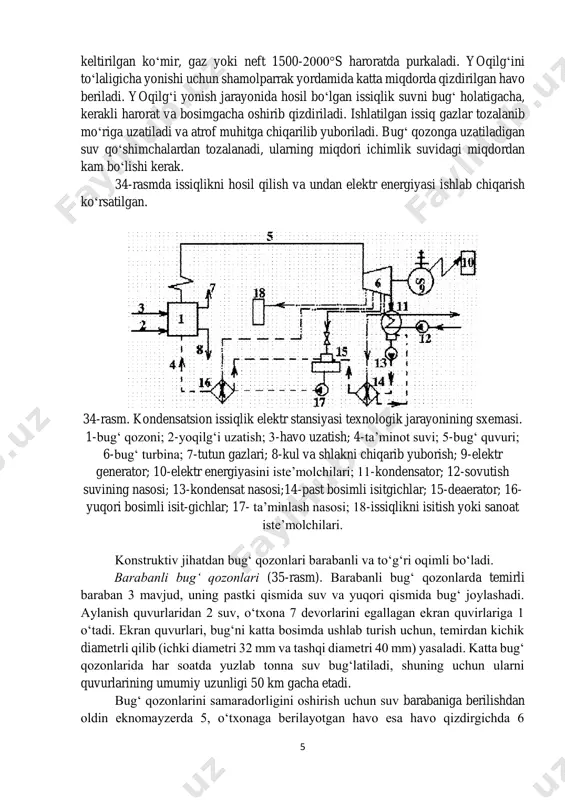

(35-rasm). barabanli bug‘ qozonlarda temirli baraban 3 mavjud, uning pastki qismida suv va yuqori qismida bug‘ joylashadi. aylanish quvurlaridan 2 suv, o‘txona 7 devorlarini egallagan ekran quvirlariga 1 o‘tadi. ekran quvurlari, bug‘ni katta bosimda ushlab turish uchun, temirdan kichik diametrli qilib (ichki diametri 32 mm va tashqi diametri 40 mm) yasaladi. katta bug‘ qozonlarida har soatda yuzlab tonna suv bug‘latiladi, shuning uchun ularni quvurlarining umumiy uzunligi 50 km gacha etadi. bug‘ qozonlarini samaradorligini oshirish uchun suv barabaniga berilishdan oldin eknomayzerda 5, o‘txonaga berilayotgan havo esa havo qizdirgichda 6 6 isitiladi. barabandan chiqayotgan bug‘ qozonlarda suv va suv-bug‘ qorishmasi ularning zichliklar hisobiga tabiiy aylanadi (30-rasm). bug‘ni harorati va bosimi ortishi bilan suv-bug‘ zichliklari farqi kamayadi va aylanishi yomonlashadi. 35-rasm. barabanli bug‘ qozonining ishlash sxemasi to‘g‘ri oqimli bug‘ qozonlari (36-rasm). to‘g‘ri oqimi bug‘ qozonlarida baraban yo‘q. suv va bug‘ aylanishi nasoslar orqali amalga oshiriladi. suv isitgich 3 orqali, quvurlarga 1 o‘tadi va …
