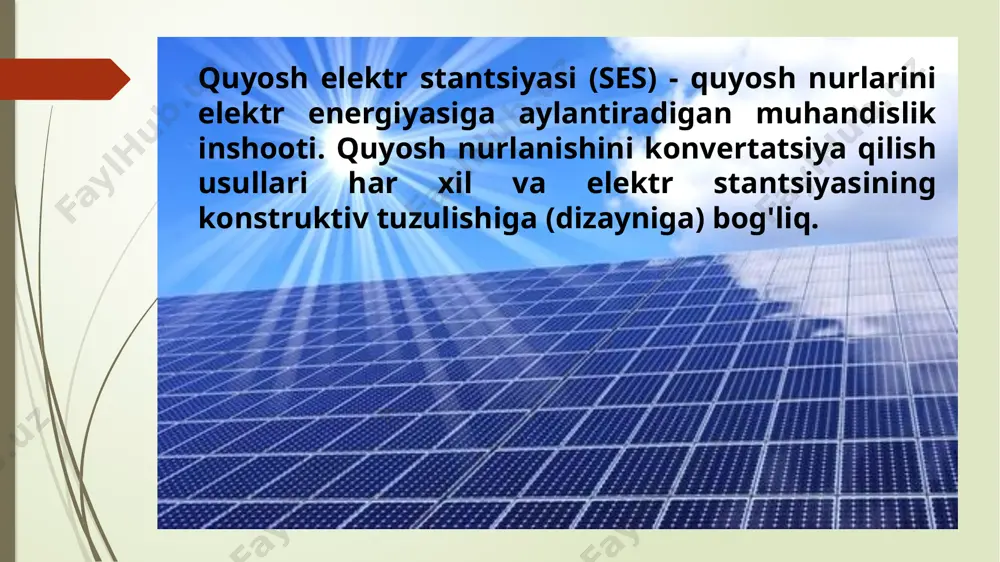

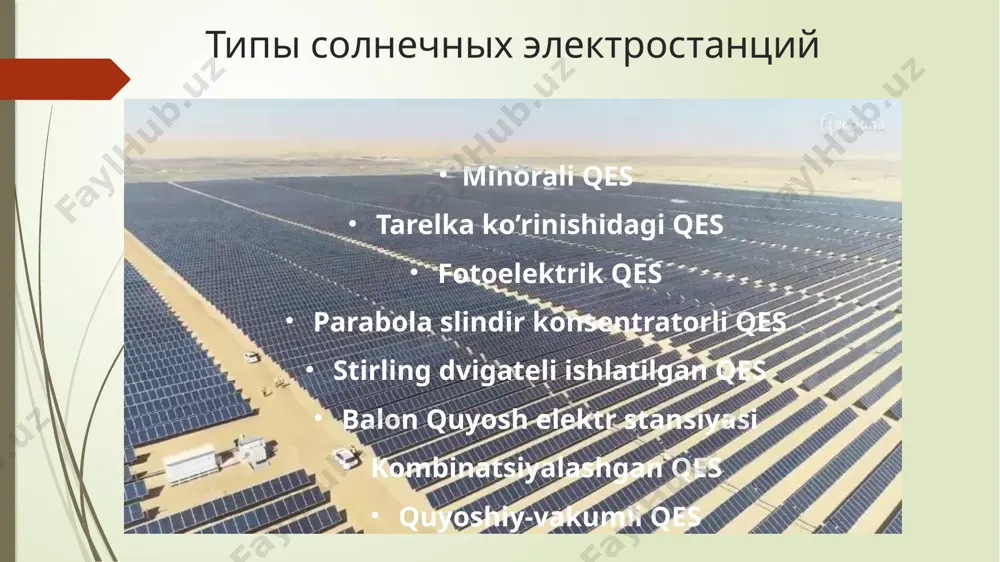

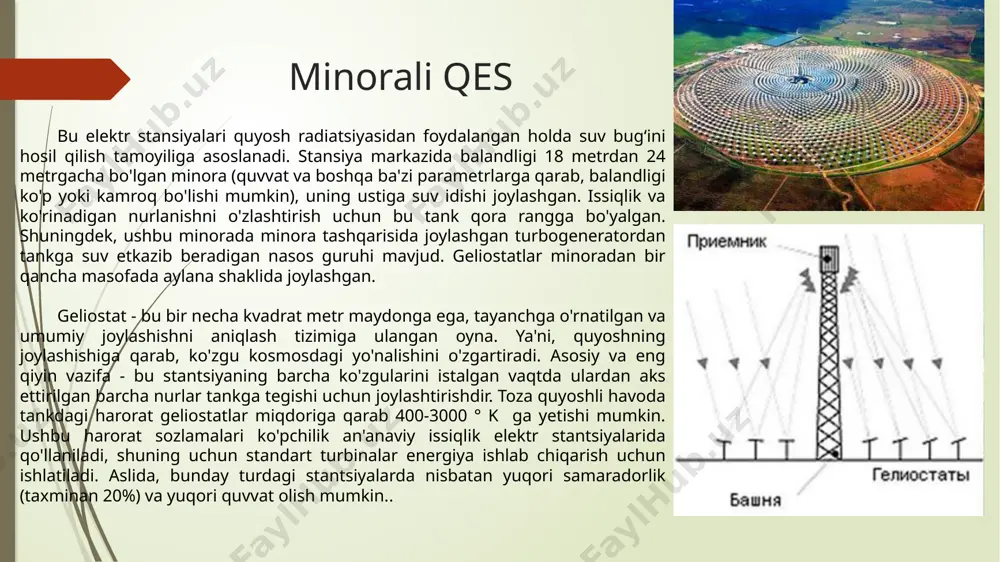

solnechnie elektrostantsii elektr ta’minoti va qayta tiklanuvchan energiya manabalari kafedrasi quyosh batarekalari. quyosh elektr stansiyalarining turlari. 5-amaliy elektr va issiqlik energiyasini yig’ish fan: mustofoyev g’anisher bohodir o’g’li quyosh elektr stantsiyasi (ses) - quyosh nurlarini elektr energiyasiga aylantiradigan muhandislik inshooti. quyosh nurlanishini konvertatsiya qilish usullari har xil va elektr stantsiyasining konstruktiv tuzulishiga (dizayniga) bog'liq. tipi solnechnix elektrostantsiy minorali qes tarelka ko’rinishidagi qes fotoelektrik qes parabola slindir konsentratorli qes stirling dvigateli ishlatilgan qes balon quyosh elektr stansiyasi kombinatsiyalashgan qes quyoshiy-vakumli qes minorali qes bu elektr stansiyalari quyosh radiatsiyasidan foydalangan holda suv bug‘ini hosil qilish tamoyiliga asoslanadi. stansiya markazida balandligi 18 metrdan 24 metrgacha bo'lgan minora (quvvat va boshqa ba'zi parametrlarga qarab, balandligi ko'p yoki kamroq bo'lishi mumkin), uning ustiga suv idishi joylashgan. issiqlik va ko'rinadigan nurlanishni o'zlashtirish uchun bu tank qora rangga bo'yalgan. shuningdek, ushbu minorada minora tashqarisida joylashgan turbogeneratordan tankga suv etkazib beradigan nasos guruhi mavjud. geliostatlar minoradan bir qancha masofada …

2 / 14

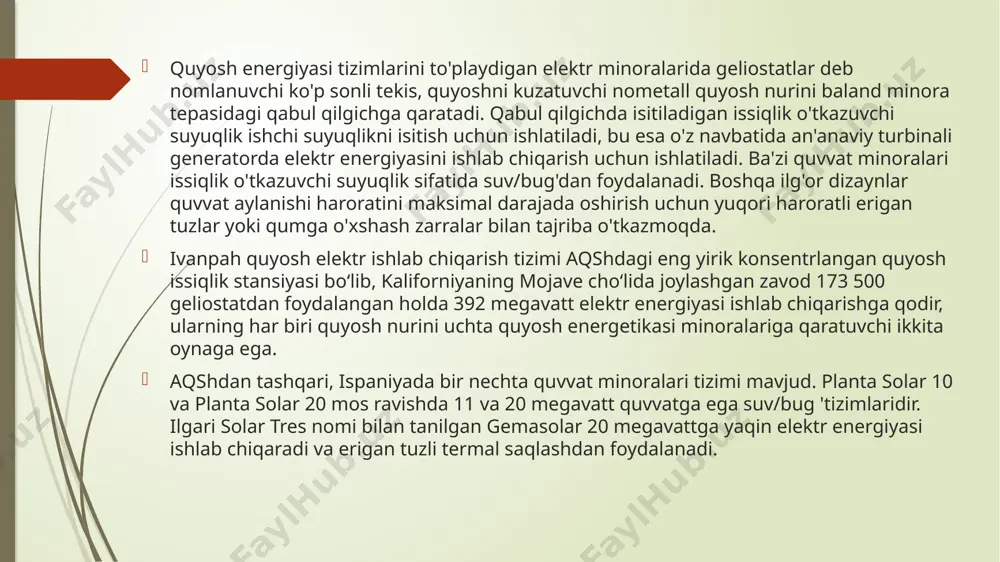

larda nisbatan yuqori samaradorlik (taxminan 20%) va yuqori quvvat olish mumkin.. quyosh energiyasi tizimlarini to'playdigan elektr minoralarida geliostatlar deb nomlanuvchi ko'p sonli tekis, quyoshni kuzatuvchi nometall quyosh nurini baland minora tepasidagi qabul qilgichga qaratadi. qabul qilgichda isitiladigan issiqlik o'tkazuvchi suyuqlik ishchi suyuqlikni isitish uchun ishlatiladi, bu esa o'z navbatida an'anaviy turbinali generatorda elektr energiyasini ishlab chiqarish uchun ishlatiladi. ba'zi quvvat minoralari issiqlik o'tkazuvchi suyuqlik sifatida suv/bug'dan foydalanadi. boshqa ilg'or dizaynlar quvvat aylanishi haroratini maksimal darajada oshirish uchun yuqori haroratli erigan tuzlar yoki qumga o'xshash zarralar bilan tajriba o'tkazmoqda. ivanpah quyosh elektr ishlab chiqarish tizimi aqshdagi eng yirik konsentrlangan quyosh issiqlik stansiyasi boʻlib, kaliforniyaning mojave choʻlida joylashgan zavod 173 500 geliostatdan foydalangan holda 392 megavatt elektr energiyasi ishlab chiqarishga qodir, ularning har biri quyosh nurini uchta quyosh energetikasi minoralariga qaratuvchi ikkita oynaga ega. aqshdan tashqari, ispaniyada bir nechta quvvat minoralari tizimi mavjud. planta solar 10 va planta solar 20 mos ravishda …

3 / 14

jumladan, 60% natriy nitrat va 40% kaliy nitrat birikmasidan foydalaniladi. bu tuzlar suvga qaraganda yuqori issiqlik quvvatiga ega, shuning uchun bu issiqlik energiyasining bir qismi turbinalarni harakatga keltiradigan suvni qaynatish uchun ishlatishdan oldin saqlanishi mumkin. bu yuqori ish harorati ham yuqori samaradorlikni ta'minlaydi va bulutli kunlarda ham bir oz quvvat ishlab chiqarilishini anglatadi. bu quyosh minoralari har qanday energiyani saqlash moslamasi bilan birgalikda kuniga 24 soat ishonchli energiya ishlab chiqarishi mumkinligini anglatadi. tarelkali (paraboloid) qes asos sifatida, ushbu turdagi elektr stantsiyalari minoralarga o'xshaydi, ammo ular tuzilish jihatidan farq qiladi. u alohida modullardan foydalanadi, ularning har biri elektr energiyasini ishlab chiqaradi. modul ham reflektor, ham qabul qiluvchini o'z ichiga oladi. tayanchga reflektorni tashkil etuvchi ko'zgularning parabolik birikmasi o'rnatilgan. qabul qilgich taxminan aks ettirilgan quyosh nuri kontsentratsiyasi hududida joylashgan. reflektor fermada radial tarzda joylashtirilgan plastinka shaklidagi nometalllardan (shuning uchun nomi) iborat. ushbu nometalllarning diametri 2 metrga etadi va ko'zgular soni bir necha …

4 / 14

ladi, bu esa o'z navbatida elektr energiyasini ishlab chiqarish uchun generatorni harakatga keltiradi. solar stirling dvigatellarining an'anaviy pv va csp tizimlariga nisbatan asosiy afzalliklaridan biri ularning yuqori samaradorlik salohiyatidir. pv tizimlari odatda quyosh energiyasining taxminan 15-20 foizini elektr energiyasiga aylantirsa va csp tizimlari taxminan 30-40% samaradorlikka erishsa, quyosh stirling dvigatellari laboratoriya sharoitida 50% gacha samaradorlikka erishishi isbotlangan. bu samaradorlikning oshishi sezilarli xarajatlarni tejashga va quyosh energiyasini o'rnatish uchun erdan foydalanish talablarini kamaytirishga olib kelishi mumkin. fotoelekrik qes fotovoltaik modullarga (quyosh batareyalar) asoslangan stansiyalar,. zamonaviy dunyoda juda mashhur va keng tarqalgan. foto yacheykalar asosidagi modullar sanatoriylar, xususiy uylar va boshqa binolar kabi kichik ob'ektlarni elektr bilan ta'minlash uchun keng qo'llaniladi, bu erda zarur quvvat stantsiyasi alohida qismlardan yig'iladi va tomga yoki er uchastkasiga o'rnatiladi. mos maydon. sanoat fotoelektr stantsiyalari kichik shaharlarni elektr energiyasi bilan ta'minlashga qodir. parabolaslinrik konsentrtorli qes bu erda yana issiqlik tashuvchi konsentrlangan aks ettirilgan nurlanish bilan isitiladi. parabolik …

5 / 14

a fotovoltaik qatlamli katta hajmli balon havoda joylashgan bo'lib, kerakli balandlikka ko'tarilish va tushish qobiliyati tufayli ob-havo sharoitidan qat'i nazar, kunning istalgan vaqtida quyosh nurlarini deyarli to'liq o'zlashtira oladi. balon quyosh elektr stantsiyalari. energiya manbai suv bug'i bilan to'ldirilgan aerostat sharidir. balonning tashqi qobig'i quyosh nurlarini yutadi va o'tkazadi, ichki qismi esa selektiv qoplama bilan qoplangan. ushbu texnologiya tufayli silindr ichidagi suv bug'i haroratni 150-180 ℃ gacha ushlab turadi. kombinatsilayalshgan qes kombinatsiyalangan elektr stantsiyalari bir necha turdagi quyosh elektr stantsiyalarini birlashtirishi mumkin. masalan, stansiyaning xuddi shu hududida tovoq shaklidagi yoki parabolik turdagi qurilmalar va quyosh panellari parallel ravishda o'rnatiladi. shuningdek, issiq suv ta'minoti, isitish yoki texnik ehtiyojlar uchun ishlatilishi mumkin bo'lgan issiq suv ishlab chiqarish uchun quyosh elektr stantsiyasida issiqlik almashinuvi inshootlari qo'shimcha ravishda o'rnatilgani yana bir misol bola oladi. ko'pincha, har xil turdagi quyosh elektr stantsiyalarida (qes) issiqlik almashinuvchilari qo'shimcha ravishda issiq suv ishlab chiqarish uchun o'rnatiladi, ular ham …
