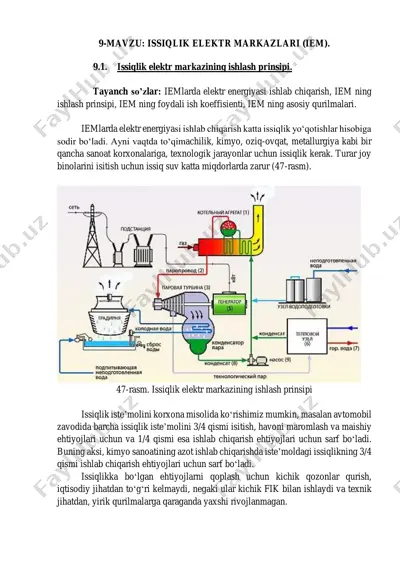

9-mavzu: issiqlik elektr markazlari (iem). 9.1. issiqlik elektr markazining ishlash prinsipi. tayanch so’zlar: iemlarda elektr energiyasi ishlab chiqarish, iem ning ishlash prinsipi, iem ning foydali ish koeffisienti, iem ning asosiy qurilmalari. iemlarda elektr energiyasi ishlab chiqarish katta issiqlik yo‘qotishlar hisobiga sodir bo‘ladi. ayni vaqtda to‘qimachilik, kimyo, oziq-ovqat, metallurgiya kabi bir qancha sanoat korxonalariga, texnologik jarayonlar uchun issiqlik kerak. turar joy binolarini isitish uchun issiq suv katta miqdorlarda zarur (47-rasm). 47-rasm. issiqlik elektr markazining ishlash prinsipi issiqlik iste’molini korxona misolida ko‘rishimiz mumkin, masalan avtomobil zavodida barcha issiqlik iste’molini 3/4 qismi isitish, havoni maromlash va maishiy ehtiyojlari uchun va 1/4 qismi esa ishlab chiqarish ehtiyojlari uchun sarf bo‘ladi. buning aksi, kimyo sanoatining azot ishlab chiqarishda iste’moldagi issiqlikning 3/4 qismi ishlab chiqarish ehtiyojlari uchun sarf bo‘ladi. issiqlikka bo‘lgan ehtiyojlarni qoplash uchun kichik qozonlar qurish, iqtisodiy jihatdan to‘g‘ri kelmaydi, negaki ular kichik fik bilan ishlaydi va texnik jihatdan, yirik qurilmalarga qaraganda yaxshi rivojlanmagan. bunday …

2 / 17

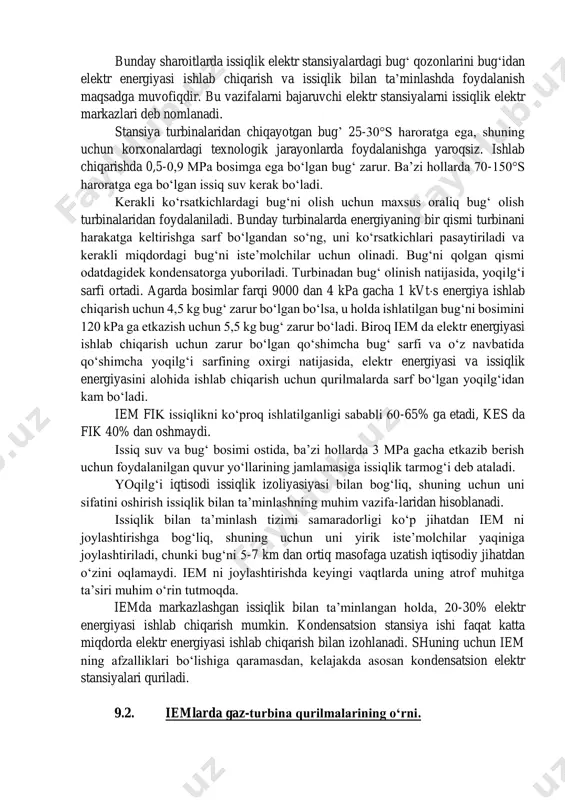

li miqdordagi bug‘ni iste’molchilar uchun olinadi. bug‘ni qolgan qismi odatdagidek kondensatorga yuboriladi. turbinadan bug‘ olinish natijasida, yoqilg‘i sarfi ortadi. agarda bosimlar farqi 9000 dan 4 kpa gacha 1 kvts energiya ishlab chiqarish uchun 4,5 kg bug‘ zarur bo‘lgan bo‘lsa, u holda ishlatilgan bug‘ni bosimini 120 kpa ga etkazish uchun 5,5 kg bug‘ zarur bo‘ladi. biroq iem da elektr energiyasi ishlab chiqarish uchun zarur bo‘lgan qo‘shimcha bug‘ sarfi va o‘z navbatida qo‘shimcha yoqilg‘i sarfining oxirgi natijasida, elektr energiyasi va issiqlik energiyasini alohida ishlab chiqarish uchun qurilmalarda sarf bo‘lgan yoqilg‘idan kam bo‘ladi. iem fik issiqlikni ko‘proq ishlatilganligi sababli 60-65% ga etadi, kes da fik 40% dan oshmaydi. issiq suv va bug‘ bosimi ostida, ba’zi hollarda 3 mpa gacha etkazib berish uchun foydalanilgan quvur yo‘llarining jamlamasiga issiqlik tarmog‘i deb ataladi. yoqilg‘i iqtisodi issiqlik izoliyasiyasi bilan bog‘liq, shuning uchun uni sifatini oshirish issiqlik bilan ta’minlashning muhim vazifa-laridan hisoblanadi. issiqlik bilan ta’minlash tizimi samaradorligi ko‘p …

3 / 17

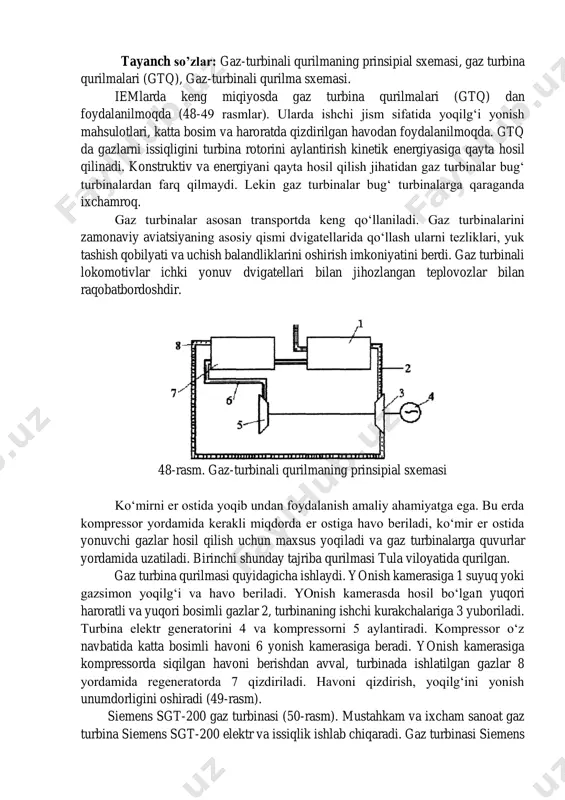

hchi jism sifatida yoqilg‘i yonish mahsulotlari, katta bosim va haroratda qizdirilgan havodan foydalanilmoqda. gtq da gazlarni issiqligini turbina rotorini aylantirish kinetik energiyasiga qayta hosil qilinadi. konstruktiv va energiyani qayta hosil qilish jihatidan gaz turbinalar bug‘ turbinalardan farq qilmaydi. lekin gaz turbinalar bug‘ turbinalarga qaraganda ixchamroq. gaz turbinalar asosan transportda keng qo‘llaniladi. gaz turbinalarini zamonaviy aviatsiyaning asosiy qismi dvigatellarida qo‘llash ularni tezliklari, yuk tashish qobilyati va uchish balandliklarini oshirish imkoniyatini berdi. gaz turbinali lokomotivlar ichki yonuv dvigatellari bilan jihozlangan teplovozlar bilan raqobatbordoshdir. 48-rasm. gaz-turbinali qurilmaning prinsipial sxemasi ko‘mirni er ostida yoqib undan foydalanish amaliy ahamiyatga ega. bu erda kompressor yordamida kerakli miqdorda er ostiga havo beriladi, ko‘mir er ostida yonuvchi gazlar hosil qilish uchun maxsus yoqiladi va gaz turbinalarga quvurlar yordamida uzatiladi. birinchi shunday tajriba qurilmasi tula viloyatida qurilgan. gaz turbina qurilmasi quyidagicha ishlaydi. yonish kamerasiga 1 suyuq yoki gazsimon yoqilg‘i va havo beriladi. yonish kamerasda hosil bo‘lgan yuqori haroratli va …

4 / 17

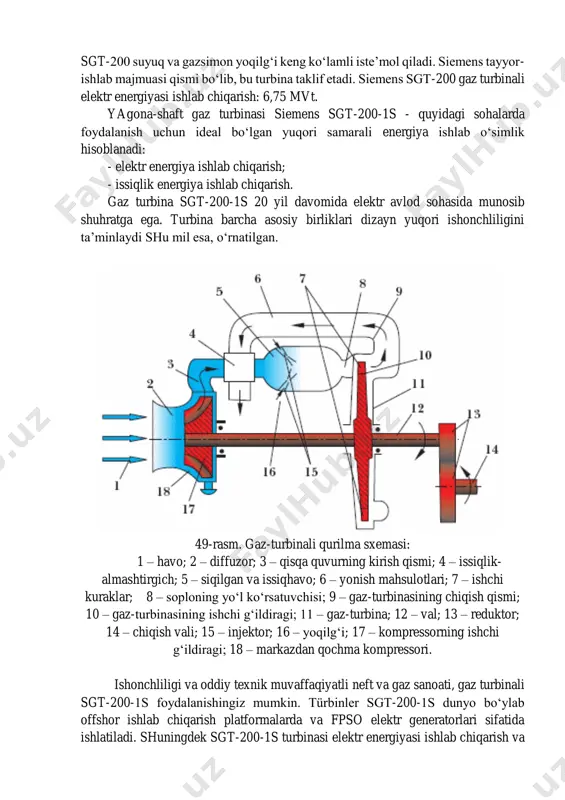

chiqarish: 6,75 mvt. yagona-shaft gaz turbinasi siemens sgt-200-1s - quyidagi sohalarda foydalanish uchun ideal bo‘lgan yuqori samarali energiya ishlab o‘simlik hisoblanadi: - elektr energiya ishlab chiqarish; - issiqlik energiya ishlab chiqarish. gaz turbina sgt-200-1s 20 yil davomida elektr avlod sohasida munosib shuhratga ega. turbina barcha asosiy birliklari dizayn yuqori ishonchliligini ta’minlaydi shu mil esa, o‘rnatilgan. 49-rasm. gaz-turbinali qurilma sxemasi: 1 – havo; 2 – diffuzor; 3 – qisqa quvurning kirish qismi; 4 – issiqlik- almashtirgich; 5 – siqilgan va issiqhavo; 6 – yonish mahsulotlari; 7 – ishchi kuraklar; 8 – soploning yo‘l ko‘rsatuvchisi; 9 – gaz-turbinasining chiqish qismi; 10 – gaz-turbinasining ishchi g‘ildiragi; 11 – gaz-turbina; 12 – val; 13 – reduktor; 14 – chiqish vali; 15 – injektor; 16 – yoqilg‘i; 17 – kompressorning ishchi g‘ildiragi; 18 – markazdan qochma kompressori. ishonchliligi va oddiy texnik muvaffaqiyatli neft va gaz sanoati, gaz turbinali sgt-200-1s foydalanishingiz mumkin. türbinler sgt-200-1s dunyo bo‘ylab …

5 / 17

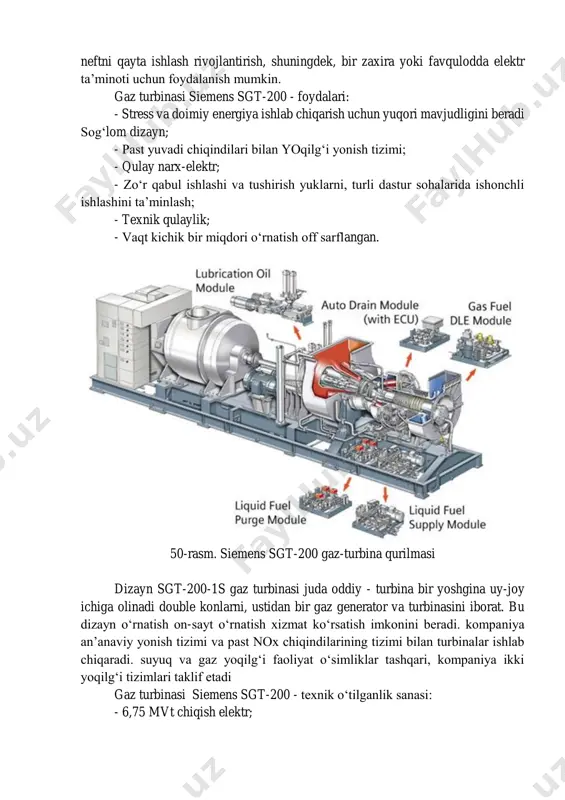

n. 50-rasm. siemens sgt-200 gaz-turbina qurilmasi dizayn sgt-200-1s gaz turbinasi juda oddiy - turbina bir yoshgina uy-joy ichiga olinadi double konlarni, ustidan bir gaz generator va turbinasini iborat. bu dizayn o‘rnatish on-sayt o‘rnatish xizmat ko‘rsatish imkonini beradi. kompaniya an’anaviy yonish tizimi va past nox chiqindilarining tizimi bilan turbinalar ishlab chiqaradi. suyuq va gaz yoqilg‘i faoliyat o‘simliklar tashqari, kompaniya ikki yoqilg‘i tizimlari taklif etadi gaz turbinasi siemens sgt-200 - texnik o‘tilganlik sanasi: - 6,75 mvt chiqish elektr; - yoqilg‘i: tabiiy gaz/suyuqlik yoqilg‘i/dual yonilg‘i tizimi; yoqilg‘i obsuzhdaemo boshqa turdagi foydalanish; - chastotasi: 50/60 gs; - elektr samaradorligi: 31,5%; - isitish hajmi: 11418 kj/kvt*soat; - turbina tezligi: 11053 ayl/daqiqa; - kompressor bosim darajasi: 12,2: 1; - nox emissiya (15% o2, quruq chiqish): <25 ppm. 9.3. iem da bug‘-gaz qurilmalarining vazifalari tayanch so’zlar: gtq da ishlatilgan gazlar, fik, qizdirilgan gaz, gaz turbina, prinsipial sxema, gaz turbina, bug‘ qozoni. gtq da ishlatilgan gazlar yuqori haroratga …
