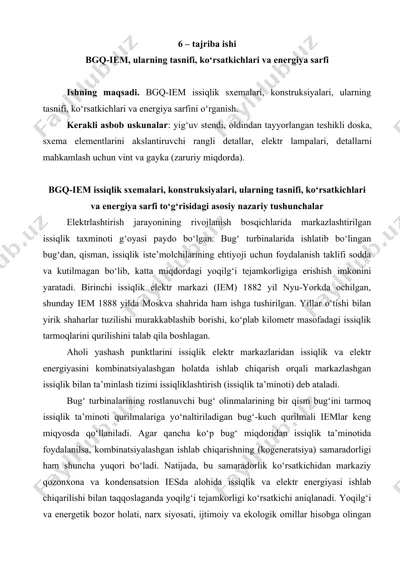

6 – tajriba ishi bgq-iem, ularning tasnifi, ko‘rsatkichlari va energiya sarfi ishning maqsadi. bgq-iem issiqlik sxemalari, konstruksiyalari, ularning tasnifi, ko‘rsatkichlari va energiya sarfini o‘rganish. kerakli asbob uskunalar: yig‘uv stendi, oldindan tayyorlangan teshikli doska, sxema elementlarini akslantiruvchi rangli detallar, elektr lampalari, detallarni mahkamlash uchun vint va gayka (zaruriy miqdorda). bgq-iem issiqlik sxemalari, konstruksiyalari, ularning tasnifi, ko‘rsatkichlari va energiya sarfi to‘g‘risidagi asosiy nazariy tushunchalar elektrlashtirish jarayonining rivojlanish bosqichlarida markazlashtirilgan issiqlik taxminoti g‘oyasi paydo bo‘lgan. bug‘ turbinalarida ishlatib bo‘lingan bug‘dan, qisman, issiqlik iste’molchilarining ehtiyoji uchun foydalanish taklifi sodda va kutilmagan bo‘lib, katta miqdordagi yoqilg‘i tejamkorligiga erishish imkonini yaratadi. birinchi issiqlik elektr markazi (iem) 1882 yil nyu-yorkda ochilgan, shunday iem 1888 yilda moskva shahrida ham ishga tushirilgan. yillar o‘tishi bilan yirik shaharlar tuzilishi murakkablashib borishi, ko‘plab kilometr masofadagi issiqlik tarmoqlarini qurilishini talab qila boshlagan. aholi yashash punktlarini issiqlik elektr markazlaridan issiqlik va elektr energiyasini kombinatsiyalashgan holatda ishlab chiqarish orqali markazlashgan issiqlik bilan ta’minlash tizimi …

2 / 12

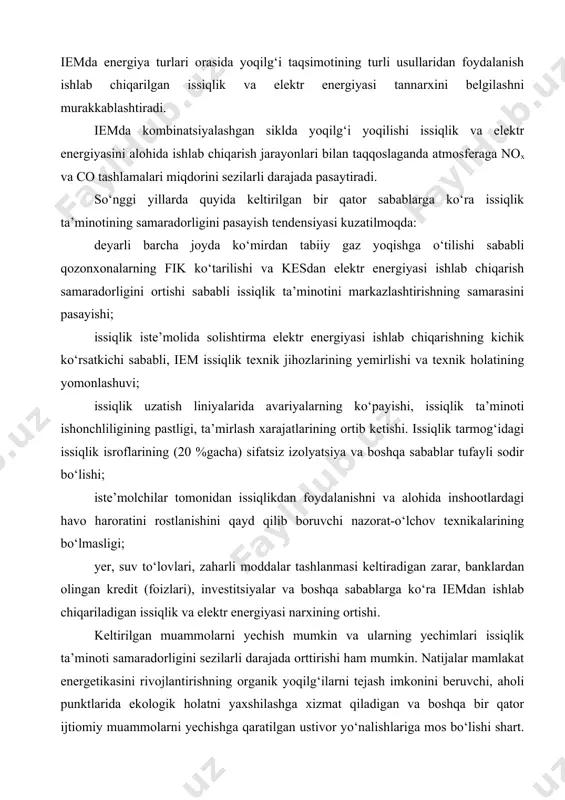

or holati, narx siyosati, ijtimoiy va ekologik omillar hisobga olingan iemda energiya turlari orasida yoqilg‘i taqsimotining turli usullaridan foydalanish ishlab chiqarilgan issiqlik va elektr energiyasi tannarxini belgilashni murakkablashtiradi. iemda kombinatsiyalashgan siklda yoqilg‘i yoqilishi issiqlik va elektr energiyasini alohida ishlab chiqarish jarayonlari bilan taqqoslaganda atmosferaga nox va co tashlamalari miqdorini sezilarli darajada pasaytiradi. so‘nggi yillarda quyida keltirilgan bir qator sabablarga ko‘ra issiqlik ta’minotining samaradorligini pasayish tendensiyasi kuzatilmoqda: deyarli barcha joyda ko‘mirdan tabiiy gaz yoqishga o‘tilishi sababli qozonxonalarning fik ko‘tarilishi va kesdan elektr energiyasi ishlab chiqarish samaradorligini ortishi sababli issiqlik ta’minotini markazlashtirishning samarasini pasayishi; issiqlik iste’molida solishtirma elektr energiyasi ishlab chiqarishning kichik ko‘rsatkichi sababli, iem issiqlik texnik jihozlarining yemirlishi va texnik holatining yomonlashuvi; issiqlik uzatish liniyalarida avariyalarning ko‘payishi, issiqlik ta’minoti ishonchliligining pastligi, ta’mirlash xarajatlarining ortib ketishi. issiqlik tarmog‘idagi issiqlik isroflarining (20 %gacha) sifatsiz izolyatsiya va boshqa sabablar tufayli sodir bo‘lishi; iste’molchilar tomonidan issiqlikdan foydalanishni va alohida inshootlardagi havo haroratini rostlanishini qayd qilib …

3 / 12

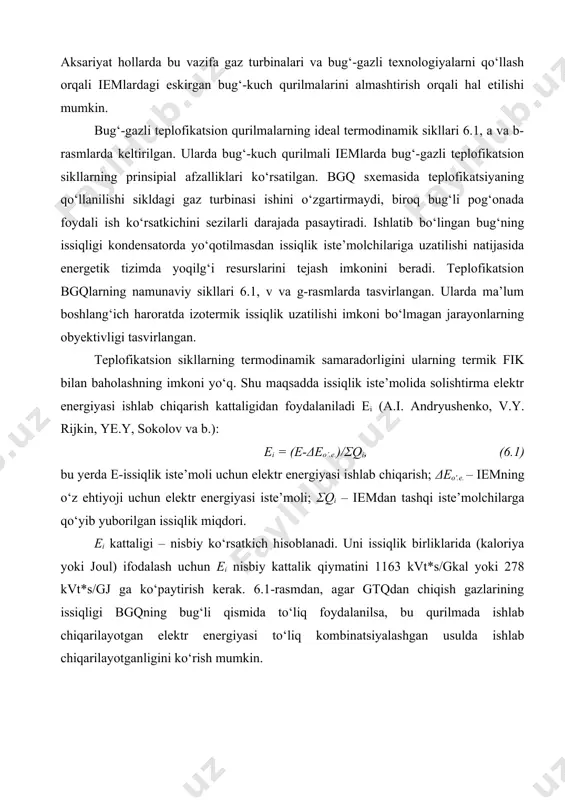

va boshqa bir qator ijtiomiy muammolarni yechishga qaratilgan ustivor yo‘nalishlariga mos bo‘lishi shart. aksariyat hollarda bu vazifa gaz turbinalari va bug‘-gazli texnologiyalarni qo‘llash orqali iemlardagi eskirgan bug‘-kuch qurilmalarini almashtirish orqali hal etilishi mumkin. bug‘-gazli teplofikatsion qurilmalarning ideal termodinamik sikllari 6.1, a va b-rasmlarda keltirilgan. ularda bug‘-kuch qurilmali iemlarda bug‘-gazli teplofikatsion sikllarning prinsipial afzalliklari ko‘rsatilgan. bgq sxemasida teplofikatsiyaning qo‘llanilishi sikldagi gaz turbinasi ishini o‘zgartirmaydi, biroq bug‘li pog‘onada foydali ish ko‘rsatkichini sezilarli darajada pasaytiradi. ishlatib bo‘lingan bug‘ning issiqligi kondensatorda yo‘qotilmasdan issiqlik iste’molchilariga uzatilishi natijasida energetik tizimda yoqilg‘i resurslarini tejash imkonini beradi. teplofikatsion bgqlarning namunaviy sikllari 6.1, v va g-rasmlarda tasvirlangan. ularda ma’lum boshlang‘ich haroratda izotermik issiqlik uzatilishi imkoni bo‘lmagan jarayonlarning obyektivligi tasvirlangan. teplofikatsion sikllarning termodinamik samaradorligini ularning termik fik bilan baholashning imkoni yo‘q. shu maqsadda issiqlik iste’molida solishtirma elektr energiyasi ishlab chiqarish kattaligidan foydalaniladi ei (a.i. andryushenko, v.y. rijkin, ye.y, sokolov va b.): ei = (e-δeo’.e.)/σqi, (6.1) bu yerda e-issiqlik iste’moli uchun …

4 / 12

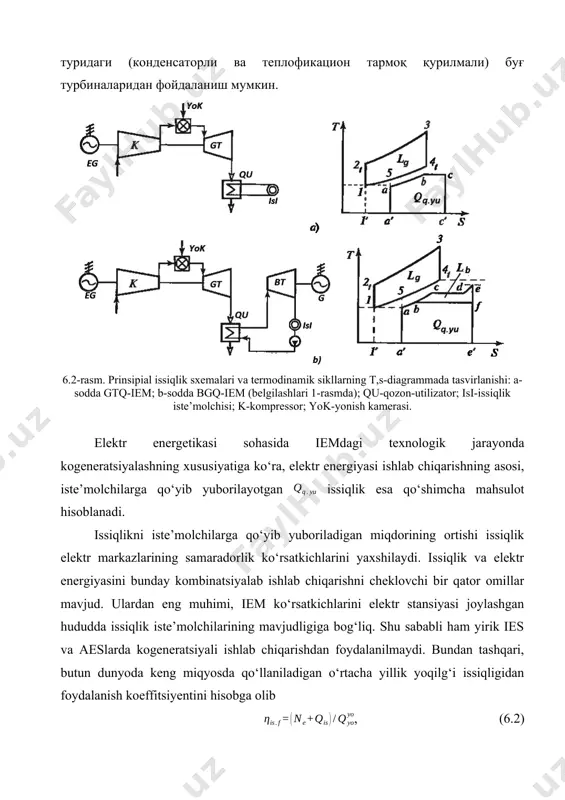

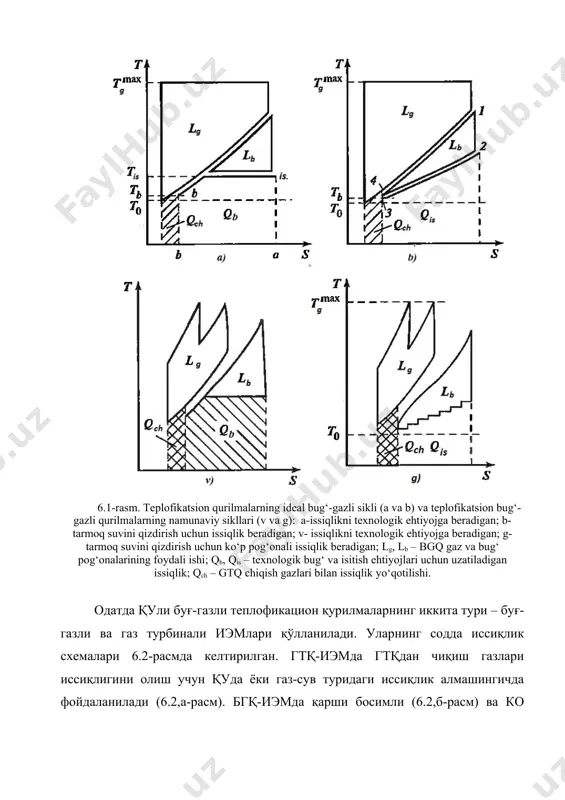

n. 6.1-rasm. teplofikatsion qurilmalarning ideal bug‘-gazli sikli (a va b) va teplofikatsion bug‘-gazli qurilmalarning namunaviy sikllari (v va g): a-issiqlikni texnologik ehtiyojga beradigan; b-tarmoq suvini qizdirish uchun issiqlik beradigan; v- issiqlikni texnologik ehtiyojga beradigan; g-tarmoq suvini qizdirish uchun ko‘p pog‘onali issiqlik beradigan; lg, lb – bgq gaz va bug‘ pog‘onalarining foydali ishi; qb, qis – texnologik bug‘ va isitish ehtiyojlari uchun uzatiladigan issiqlik; qch – gtq chiqish gazlari bilan issiqlik yo‘qotilishi. одатда қули буғ-газли теплофикацион қурилмаларнинг иккита тури – буғ-газли ва газ турбинали иэмлари қўлланилади. уларнинг содда иссиқлик схемалари 6.2-расмда келтирилган. гтқ-иэмда гтқдан чиқиш газлари иссиқлигини олиш учун қуда ёки газ-сув туридаги иссиқлик алмашингичда фойдаланилади (6.2,а-расм). бгқ-иэмда қарши босимли (6.2,б-расм) ва ко туридаги (конденсаторли ва теплофикацион тармоқ қурилмали) буғ турбиналаридан фойдаланиш мумкин. 6.2-rasm. prinsipial issiqlik sxemalari va termodinamik sikllarning t,s-diagrammada tasvirlanishi: a-sodda gtq-iem; b-sodda bgq-iem (belgilashlari 1-rasmda); qu-qozon-utilizator; isi-issiqlik iste’molchisi; k-kompressor; yok-yonish kamerasi. elektr energetikasi sohasida iemdagi texnologik jarayonda kogeneratsiyalashning …

5 / 12

acha yillik yoqilg‘i issiqligidan foydalanish koeffitsiyentini hisobga olib , (6.2) iemda kombinatsiyali ishlab chiqarish samaradorligini baholash ko‘rsatkichi qiymati 0,8 dan ortmaydi. iste’molchilarga issiqlik beradigan qozonxonalarning fik 92 % gacha yetadi va shuning uchun ham iemda ishlab chiqarilgan issiqlikning raqobatbardoshligi past hisoblanadi. shunga bog‘liq ravishda, kogeneratsiyalashning bir qator holatlarida, issiqlikni generatsiyalash qurilmasi (masalan markaziy qozonxonalar) ustiga energetik issiqlik yuritgichlari (gaz turbinali qurilma, ichki yonuv dvigateli) quriladi va bu yuritgichlarning chiqish gazlari qozon o‘txonasiga tashlanadi. qozon o‘txonasida yoqiladigan yoqilg‘ining bir qismini chiqish gazlarining issiqligi hisobidan qoplash bunday qurilmalarning iqtisodiy samarasini aniqlashga yordam beradi. yoqilg‘ining iqtisod qilinishi ishlab chiqariladigan elektr energiyasi tannarxining ham arzonlashishiga olib keladi (6.3-rasm). 6.3-rasm. issiqlik ishlab chiqarish bazasida elektr energiyasi ishlab chiqaruvchi issiqlik generatsiyalash qurilmasi: k-kompressor; gt-gaz turbinasi; eg-elektr generatori; qis-issiqlik iste’molchisi; -qozonxonada yo‘qotilgan yoqilg‘i issiqligi; -qozonxonada yoqiladigan yoqilg‘i issiqligi. quli bug‘-gaz issiqlik elektr markazlarining issiqlik sxemalari tasnifi zamonaviy iemlarda qo‘llaniladigan quli bug‘-gaz issiqlik elektr markazlarining (bgq-iem) turli issiqlik …
