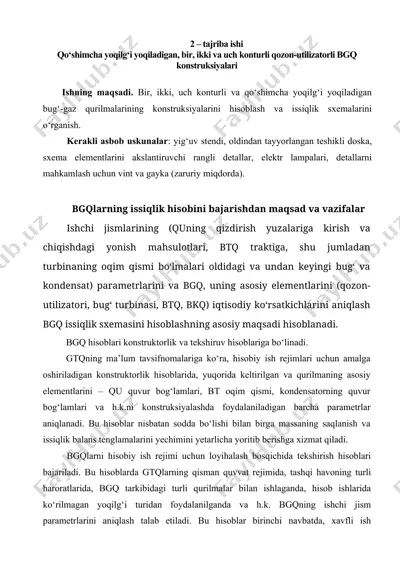

2 – tajriba ishi qo‘shimcha yoqilg‘i yoqiladigan, bir, ikki va uch konturli qozon-utilizatorli bgq konstruksiyalari ishning maqsadi. bir, ikki, uch konturli va qo‘shimcha yoqilg‘i yoqiladigan bug‘-gaz qurilmalarining konstruksiyalarini hisoblash va issiqlik sxemalarini o‘rganish. kerakli asbob uskunalar: yig‘uv stendi, oldindan tayyorlangan teshikli doska, sxema elementlarini akslantiruvchi rangli detallar, elektr lampalari, detallarni mahkamlash uchun vint va gayka (zaruriy miqdorda). bgqlarning issiqlik hisobini bajarishdan maqsad va vazifalar ishchi jismlarining (quning qizdirish yuzalariga kirish va chiqishdagi yonish mahsulotlari, btq traktiga, shu jumladan turbinaning oqim qismi bo‘lmalari oldidagi va undan keyingi bug‘ va kondensat) parametrlarini va bgq, uning asosiy elementlarini (qozon-utilizatori, bug‘ turbinasi, btq, bkq) iqtisodiy ko‘rsatkichlarini aniqlash bgq issiqlik sxemasini hisoblashning asosiy maqsadi hisoblanadi. bgq hisoblari konstruktorlik va tekshiruv hisoblariga bo‘linadi. gtqning ma’lum tavsifnomalariga ko‘ra, hisobiy ish rejimlari uchun amalga oshiriladigan konstruktorlik hisoblarida, yuqorida keltirilgan va qurilmaning asosiy elementlarini – qu quvur bog‘lamlari, bt oqim qismi, kondensatorning quvur bog‘lamlari va h.k.ni konstruksiyalashda foydalaniladigan barcha …

2 / 15

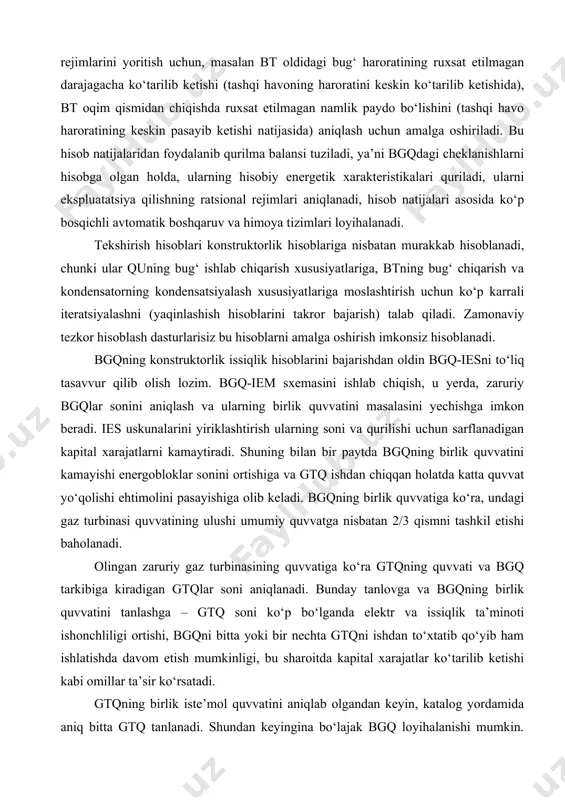

(tashqi havoning haroratini keskin ko‘tarilib ketishida), bt oqim qismidan chiqishda ruxsat etilmagan namlik paydo bo‘lishini (tashqi havo haroratining keskin pasayib ketishi natijasida) aniqlash uchun amalga oshiriladi. bu hisob natijalaridan foydalanib qurilma balansi tuziladi, ya’ni bgqdagi cheklanishlarni hisobga olgan holda, ularning hisobiy energetik xarakteristikalari quriladi, ularni ekspluatatsiya qilishning ratsional rejimlari aniqlanadi, hisob natijalari asosida ko‘p bosqichli avtomatik boshqaruv va himoya tizimlari loyihalanadi. tekshirish hisoblari konstruktorlik hisoblariga nisbatan murakkab hisoblanadi, chunki ular quning bug‘ ishlab chiqarish xususiyatlariga, btning bug‘ chiqarish va kondensatorning kondensatsiyalash xususiyatlariga moslashtirish uchun ko‘p karrali iteratsiyalashni (yaqinlashish hisoblarini takror bajarish) talab qiladi. zamonaviy tezkor hisoblash dasturlarisiz bu hisoblarni amalga oshirish imkonsiz hisoblanadi. bgqning konstruktorlik issiqlik hisoblarini bajarishdan oldin bgq-iesni to‘liq tasavvur qilib olish lozim. bgq-iem sxemasini ishlab chiqish, u yerda, zaruriy bgqlar sonini aniqlash va ularning birlik quvvatini masalasini yechishga imkon beradi. ies uskunalarini yiriklashtirish ularning soni va qurilishi uchun sarflanadigan kapital xarajatlarni kamaytiradi. shuning bilan bir paytda bgqning …

3 / 15

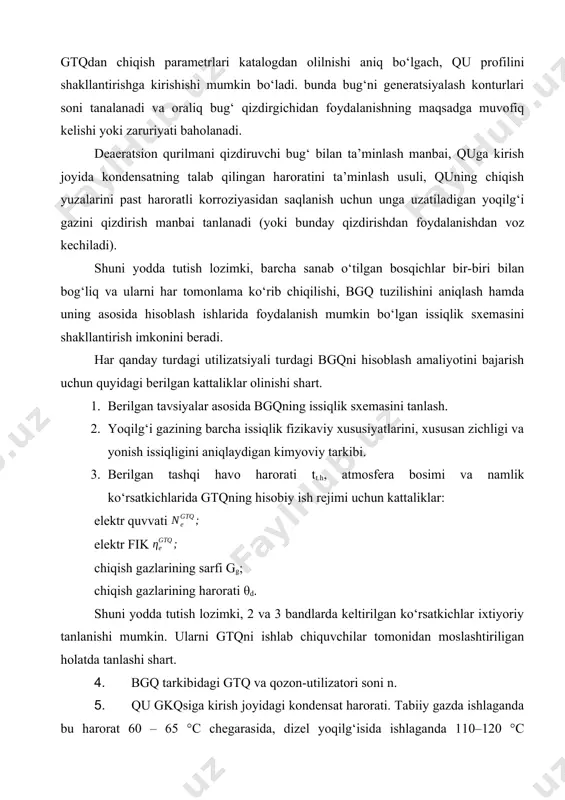

al xarajatlar ko‘tarilib ketishi kabi omillar ta’sir ko‘rsatadi. gtqning birlik iste’mol quvvatini aniqlab olgandan keyin, katalog yordamida aniq bitta gtq tanlanadi. shundan keyingina bo‘lajak bgq loyihalanishi mumkin. gtqdan chiqish parametrlari katalogdan olilnishi aniq bo‘lgach, qu profilini shakllantirishga kirishishi mumkin bo‘ladi. bunda bug‘ni generatsiyalash konturlari soni tanalanadi va oraliq bug‘ qizdirgichidan foydalanishning maqsadga muvofiq kelishi yoki zaruriyati baholanadi. deaeratsion qurilmani qizdiruvchi bug‘ bilan ta’minlash manbai, quga kirish joyida kondensatning talab qilingan haroratini ta’minlash usuli, quning chiqish yuzalarini past haroratli korroziyasidan saqlanish uchun unga uzatiladigan yoqilg‘i gazini qizdirish manbai tanlanadi (yoki bunday qizdirishdan foydalanishdan voz kechiladi). shuni yodda tutish lozimki, barcha sanab o‘tilgan bosqichlar bir-biri bilan bog‘liq va ularni har tomonlama ko‘rib chiqilishi, bgq tuzilishini aniqlash hamda uning asosida hisoblash ishlarida foydalanish mumkin bo‘lgan issiqlik sxemasini shakllantirish imkonini beradi. har qanday turdagi utilizatsiyali turdagi bgqni hisoblash amaliyotini bajarish uchun quyidagi berilgan kattaliklar olinishi shart. 1. berilgan tavsiyalar asosida bgqning issiqlik sxemasini tanlash. …

4 / 15

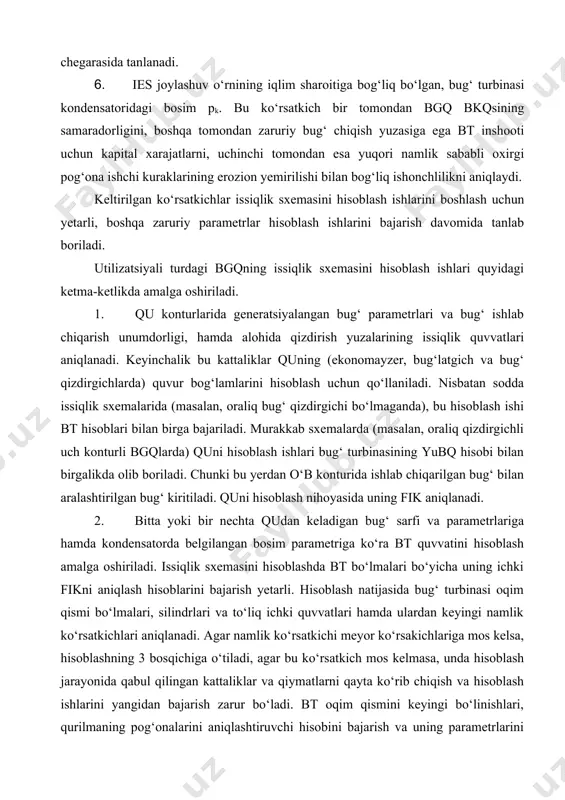

yoqilg‘isida ishlaganda 110–120 °с chegarasida tanlanadi. 6. ies joylashuv o‘rnining iqlim sharoitiga bog‘liq bo‘lgan, bug‘ turbinasi kondensatoridagi bosim pk. bu ko‘rsatkich bir tomondan bgq bkqsining samaradorligini, boshqa tomondan zaruriy bug‘ chiqish yuzasiga ega bt inshooti uchun kapital xarajatlarni, uchinchi tomondan esa yuqori namlik sababli oxirgi pog‘ona ishchi kuraklarining erozion yemirilishi bilan bog‘liq ishonchlilikni aniqlaydi. keltirilgan ko‘rsatkichlar issiqlik sxemasini hisoblash ishlarini boshlash uchun yetarli, boshqa zaruriy parametrlar hisoblash ishlarini bajarish davomida tanlab boriladi. utilizatsiyali turdagi bgqning issiqlik sxemasini hisoblash ishlari quyidagi ketma-ketlikda amalga oshiriladi. 1. qu konturlarida generatsiyalangan bug‘ parametrlari va bug‘ ishlab chiqarish unumdorligi, hamda alohida qizdirish yuzalarining issiqlik quvvatlari aniqlanadi. keyinchalik bu kattaliklar quning (ekonomayzer, bug‘latgich va bug‘ qizdirgichlarda) quvur bog‘lamlarini hisoblash uchun qo‘llaniladi. nisbatan sodda issiqlik sxemalarida (masalan, oraliq bug‘ qizdirgichi bo‘lmaganda), bu hisoblash ishi bt hisoblari bilan birga bajariladi. murakkab sxemalarda (masalan, oraliq qizdirgichli uch konturli bgqlarda) quni hisoblash ishlari bug‘ turbinasining yubq hisobi bilan birgalikda olib …

5 / 15

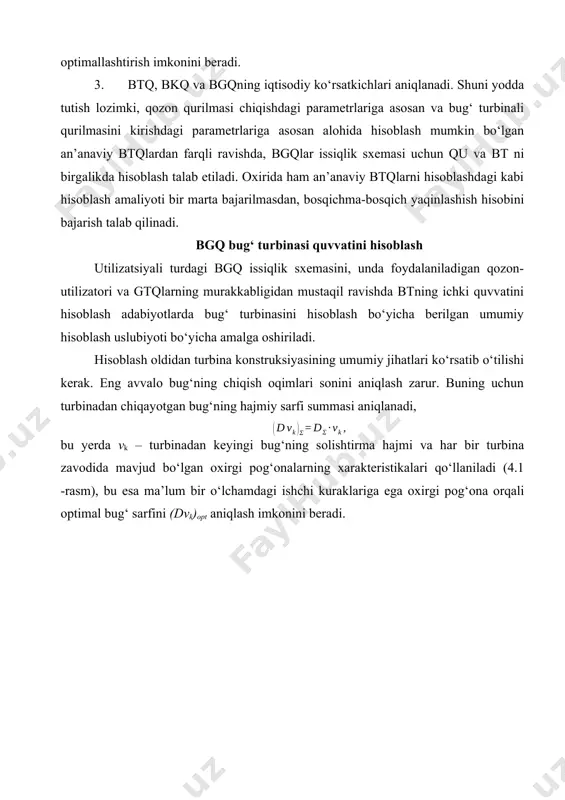

agar bu ko‘rsatkich mos kelmasa, unda hisoblash jarayonida qabul qilingan kattaliklar va qiymatlarni qayta ko‘rib chiqish va hisoblash ishlarini yangidan bajarish zarur bo‘ladi. bt oqim qismini keyingi bo‘linishlari, qurilmaning pog‘onalarini aniqlashtiruvchi hisobini bajarish va uning parametrlarini optimallashtirish imkonini beradi. 3. btq, bkq va bgqning iqtisodiy ko‘rsatkichlari aniqlanadi. shuni yodda tutish lozimki, qozon qurilmasi chiqishdagi parametrlariga asosan va bug‘ turbinali qurilmasini kirishdagi parametrlariga asosan alohida hisoblash mumkin bo‘lgan an’anaviy btqlardan farqli ravishda, bgqlar issiqlik sxemasi uchun qu va bt ni birgalikda hisoblash talab etiladi. oxirida ham an’anaviy btqlarni hisoblashdagi kabi hisoblash amaliyoti bir marta bajarilmasdan, bosqichma-bosqich yaqinlashish hisobini bajarish talab qilinadi. bgq bug‘ turbinasi quvvatini hisoblash utilizatsiyali turdagi bgq issiqlik sxemasini, unda foydalaniladigan qozon-utilizatori va gtqlarning murakkabligidan mustaqil ravishda btning ichki quvvatini hisoblash adabiyotlarda bug‘ turbinasini hisoblash bo‘yicha berilgan umumiy hisoblash uslubiyoti bo‘yicha amalga oshiriladi. hisoblash oldidan turbina konstruksiyasining umumiy jihatlari ko‘rsatib o‘tilishi kerak. eng avvalo bug‘ning chiqish oqimlari sonini aniqlash …
