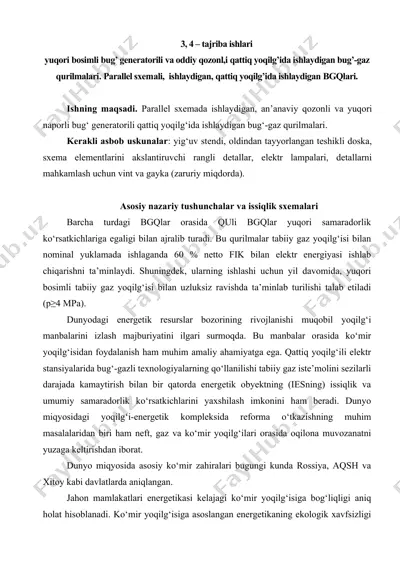

3, 4 – tajriba ishlari yuqori bosimli bug’ generatorili va oddiy qozonl,i qattiq yoqilg’ida ishlaydigan bug’-gaz qurilmalari. parallel sxemali, ishlaydigan, qattiq yoqilg’ida ishlaydigan bgqlari. ishning maqsadi. parallel sxemada ishlaydigan, an’anaviy qozonli va yuqori naporli bug‘ generatorili qattiq yoqilg‘ida ishlaydigan bug‘-gaz qurilmalari. kerakli asbob uskunalar: yig‘uv stendi, oldindan tayyorlangan teshikli doska, sxema elementlarini akslantiruvchi rangli detallar, elektr lampalari, detallarni mahkamlash uchun vint va gayka (zaruriy miqdorda). asosiy nazariy tushunchalar va issiqlik sxemalari barcha turdagi bgqlar orasida quli bgqlar yuqori samaradorlik ko‘rsatkichlariga egaligi bilan ajralib turadi. bu qurilmalar tabiiy gaz yoqilg‘isi bilan nominal yuklamada ishlaganda 60 % netto fik bilan elektr energiyasi ishlab chiqarishni ta’minlaydi. shuningdek, ularning ishlashi uchun yil davomida, yuqori bosimli tabiiy gaz yoqilg‘isi bilan uzluksiz ravishda ta’minlab turilishi talab etiladi (p≥4 mpa). dunyodagi energetik resurslar bozorining rivojlanishi muqobil yoqilg‘i manbalarini izlash majburiyatini ilgari surmoqda. bu manbalar orasida ko‘mir yoqilg‘isidan foydalanish ham muhim amaliy ahamiyatga ega. qattiq yoqilg‘ili elektr stansiyalarida …

2 / 11

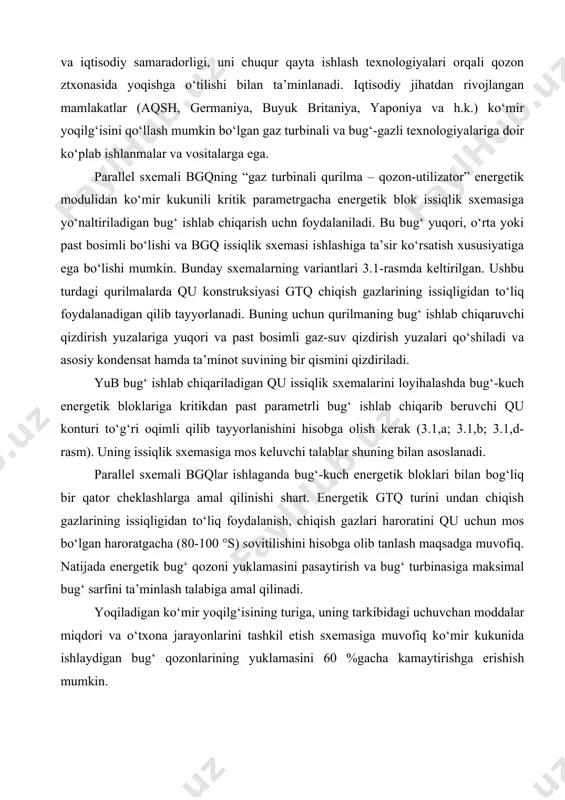

hlash texnologiyalari orqali qozon ztxonasida yoqishga o‘tilishi bilan ta’minlanadi. iqtisodiy jihatdan rivojlangan mamlakatlar (aqsh, germaniya, buyuk britaniya, yaponiya va h.k.) ko‘mir yoqilg‘isini qo‘llash mumkin bo‘lgan gaz turbinali va bug‘-gazli texnologiyalariga doir ko‘plab ishlanmalar va vositalarga ega. parallel sxemali bgqning “gaz turbinali qurilma – qozon-utilizator” energetik modulidan ko‘mir kukunili kritik parametrgacha energetik blok issiqlik sxemasiga yo‘naltiriladigan bug‘ ishlab chiqarish uchn foydalaniladi. bu bug‘ yuqori, o‘rta yoki past bosimli bo‘lishi va bgq issiqlik sxemasi ishlashiga ta’sir ko‘rsatish xususiyatiga ega bo‘lishi mumkin. bunday sxemalarning variantlari 3.1-rasmda keltirilgan. ushbu turdagi qurilmalarda qu konstruksiyasi gtq chiqish gazlarining issiqligidan to‘liq foydalanadigan qilib tayyorlanadi. buning uchun qurilmaning bug‘ ishlab chiqaruvchi qizdirish yuzalariga yuqori va past bosimli gaz-suv qizdirish yuzalari qo‘shiladi va asosiy kondensat hamda ta’minot suvining bir qismini qizdiriladi. yub bug‘ ishlab chiqariladigan qu issiqlik sxemalarini loyihalashda bug‘-kuch energetik bloklariga kritikdan past parametrli bug‘ ishlab chiqarib beruvchi qu konturi to‘g‘ri oqimli qilib tayyorlanishini hisobga olish kerak (3.1,a; …

3 / 11

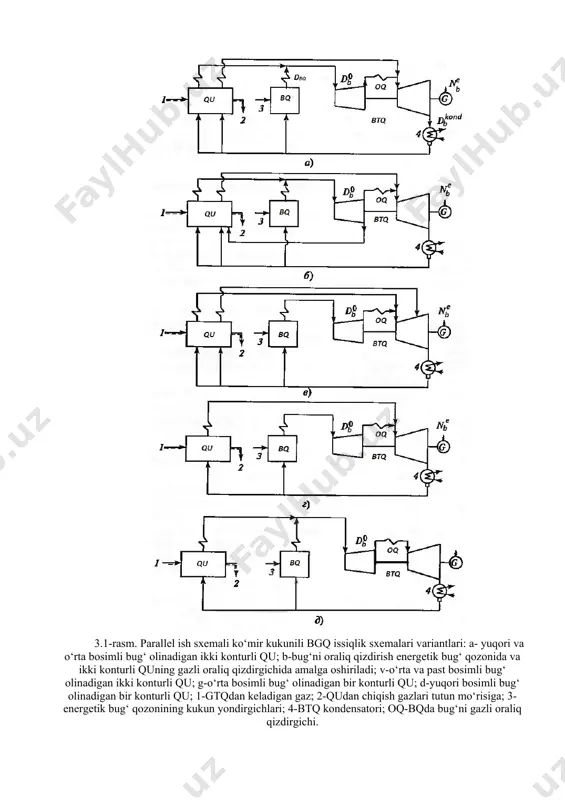

laydigan bug‘ qozonlarining yuklamasini 60 %gacha kamaytirishga erishish mumkin. 3.1-rasm. parallel ish sxemali ko‘mir kukunili bgq issiqlik sxemalari variantlari: a- yuqori va o‘rta bosimli bug‘ olinadigan ikki konturli qu; b-bug‘ni oraliq qizdirish energetik bug‘ qozonida va ikki konturli quning gazli oraliq qizdirgichida amalga oshiriladi; v-o‘rta va past bosimli bug‘ olinadigan ikki konturli qu; g-o‘rta bosimli bug‘ olinadigan bir konturli qu; d-yuqori bosimli bug‘ olinadigan bir konturli qu; 1-gtqdan keladigan gaz; 2-qudan chiqish gazlari tutun mo‘risiga; 3-energetik bug‘ qozonining kukun yondirgichlari; 4-btq kondensatori; oq-bqda bug‘ni gazli oraliq qizdirgichi. 3.2-rasm. parallel sxemali ko‘mir kukunida ishlaydigan bug‘-gazli energetik blok prinsipial issiqlik sxemasi (variant): 1-6-ish jismi oqimlari yo‘nalishi; 7-yub qizdirgichi; 8-pb qizdirgichi; 9-gazli kondensat qizdirgichi; 10-ta’minot suvini gazli qizdirgich; 11-suvli ekonomayzer; 12-bug‘latgich yuzalari; 13-bug‘ qizdirgichi; 14-sirkulyatsion nasos; eg-elektr generatori; d-deaerator; tu-turbouzatma; kn-kondensat nasosi; k-r-kondensator. 3.3-rasm. «altbax deytsizau-2» (shtutgart, germaniya) iesi bgq issiqlik sxemasi. 1-pbq; 2-deaerator; 3-yubq; 4-elektr filtrlari; 5-ta’minot nasosi; 6-kondensat nasosi; 7-oltingugurt ajratish …

4 / 11

asoslari parallel sxemali ko‘mir kukunida ishlaydigan bgqlarning asosiy afzalliklariga energetik gtqning ishlashi bug‘ qozonining o‘txona jarayoniga ta’sir ko‘rsatmasligi va o‘txonada yoqilg‘i yoqilishi an’anaviy sxema bo‘yicha amalga oshirilishi; bug‘-gaz siklidan qurilmaning asosiy elementlari ishlaydigan avtonom (mustaqil) ish rejimiga oson o‘tilishi; qozon-utilizatori va bug‘-kuch blok bug‘ va suv yo‘liga ko‘ra o‘zaro faqat mos keluvchi quvur yo‘llari va tiqin zadvijkalari orqali bog‘langanligi kabilar kiradi. ko‘rib chiqilayotgan bgq issiqlik sxemasida rekonstruksiyalashsiz energetik bug‘ qozoni ichida tutun gazlari tarkibida azot miqdorini kamaytirish (denox) va oltingugurtni ajratish tizimlarini o‘rnatish mumkin (3.3-rasm). suv-kimyoviy ish rejimini hisobga olgan holda, ikkala bug‘ generatoriga (qu va asosiy ko‘mir yoqilg‘isida ishlaydigan qozon) ham bir xil sifat ko‘rsatkichlariga ega tuzsizlantirilgan suv beriladi. ushbu holatda v64.2 rusumidagi gtqdan foydalaniladi (iso bo‘yicha quvvati 64,8 mvt, chiqish gazlarining harorati 560 °с, yokda yoqilg‘i issiqligi sarfi 175 mvt). qozon-utilizatoridan chiqish gazlarining harorati 90 °с atrofida bo‘ladi. parallel sxemali bug‘-gaz qurilmalarini yangi loyihalaniladigan bug‘-gazli elektr stansiyalarida hamda …

5 / 11

sh gazlari quda 80 °с gacha sovitiladi. 3.5-rasm. ko‘mir yoqilg‘isida ishlaydigan k-330-240 (lmz) bug‘-kuch blokli va v94.2 («interturbo»-siemens oaj) rusumidagi gtqli bgq issiqlik sxemasi: (belgilashlar – 3.4-rasmga qarang). bu issiqlik almashingichlar orqali past bosimli qizdirgichdan aylanib o‘tadigan asosiy kondensatning 40-60 %i va ta’minot nasosidan chiqadigan ta’minot suvining 7-13 %gacha qismi o‘tkaziladi, keyin esa yuqori bosimli qizdirgichlar guruhidan keyin siklga kiritiladi. agar bug‘latgich konturi uchun foydalanilayotgan ta’minot suvining sarfini hisobga oladigan bo‘lsak, bug‘-gaz sikli bo‘yicha ishlash rejimida bug‘-kuch blok yubqlari orqali kam miqdorda suv oqib o‘tadi. ta’minot suvi miqdori va asosiy bug‘ qozoni yuklamasining pasayishi bug‘ turbinasi oqim qismi va oraliq qizdirish bug‘ qizdirgichining ishlash rejimlarini hisobiy rejimlarga nisbatan o‘zgarishiga olib keladi. ma’lum sharoitlarda qo‘llaniladigan gtq turi va bgq issiqlik sxemasi tuzilishiga bog‘liq ravishda chiqish gazlarining haroratini ko‘tarish va ularning parametrlarini barqarorlashtirish zarur bo‘ladi. shu maqsadda gaz tarkibidagi oksidlovchining ortiqcha konsentratsiyasidan foydalanib, quga kirishda ma’lum miqdordagi yoqilg‘i yoqilishi amalga oshiriladi. parallel …
