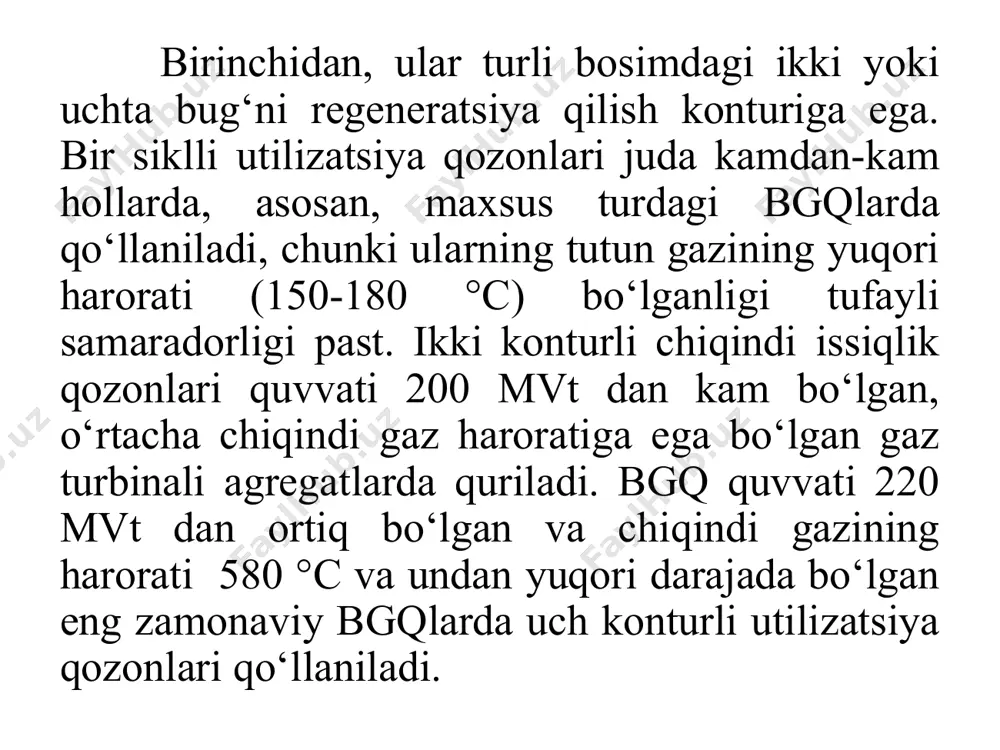

6-лекция. твердое топливо. минеральные смеси, влажность и их влияние на процесс горения. 9-ma’ruza: bug‘-gaz qurilmali energobloklarning qozon qurilmalari. reja: qozon qurilmasining issiqlik sxemasi. utilizatsion qozonlarning dizayni. ma’ruzachi: хidirov м.м 1.qozon qurilmasining issiqlik sxemasi. bug‘-gaz qurilmali energobloklarning qozon qurilmalari gaz turbinasi chiqindi gazlarining issiqligini suv va suv bug‘iga o‘tkazish orqali maksimal darajada foydalanishga xizmat qiladi va uning oqim tezligi va parametrlari shunday bo‘lishi kerakki, bug‘ turbinasida bug‘ning issiqlik energiyasidan maksimal darajada elektr energiyasini olish imkonini yarata olishi kerak. bug‘-gaz qurilmali energoblokning qozon qurilmasi bir yoki bir nechta utilizatsion qozon - chiqindi issiqlik almashinuvchilari (gaz turbinalari soniga ko‘ra) va yordamchi uskunalar (deaeratsiya moslamasi va turli maqsadlar uchun ko‘plab nasoslar) lardan iborat. bug‘-gaz qurilmalarining utilizatsiya qozonlari an’anaviy quvvat qozonlaridan ikkita asosiy farqi bilan ajralib turadi. birinchidan, ular turli bosimdagi ikki yoki uchta bug‘ni regeneratsiya qilish konturiga ega. bir siklli utilizatsiya qozonlari juda kamdan-kam hollarda, asosan, maxsus turdagi bgqlarda qo‘llaniladi, chunki ularning tutun gazining …

2 / 26

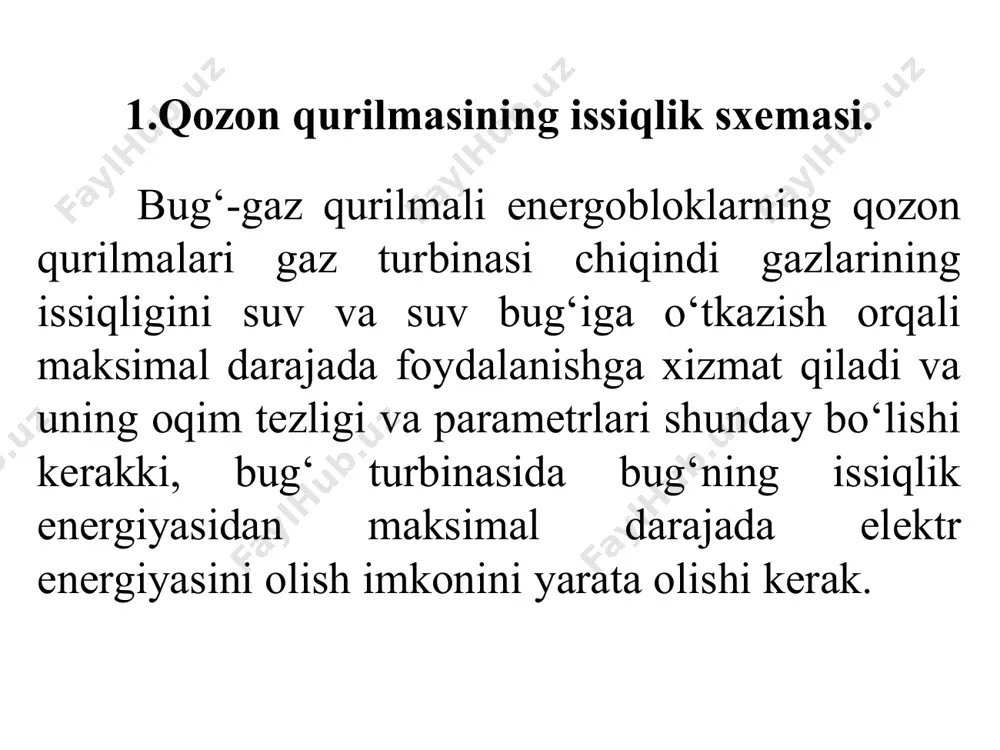

tilizatsiya qozonlarida an’anaviy qozonlardek yoqilg‘i yoqiladigan o‘choq yo‘q. to‘g‘ri, shunday ieslar borki, maksimal darajadagi issiqlik yoki elektr energiyasini olish uchun ularda oz miqdorda bo‘lsa ham yoqilg‘i gazi yoqiladi, shuningdek, ushbu yoqilg‘i gazining issiqligi bug‘ turbinasi uchun utilizatsiyali qozon tomonidan ishlab chiqarilgan bug‘ning kerakli haroratini saqlab turishda ishlatiladi. utilizatsiyali qozonlarda o‘choqning yo‘qligi quvvat qozonlari uchun zarur bo‘lgan murakkab tortishish mashinalariga bo‘lgan ehtiyojni yo‘q qiladi. ular yuqori sifatli yoqilg‘ining yonishi va yonish paytida ma’lum ortiqcha havoni saqlab qolish haqida g‘amxo‘rlik qilishlari shart emas. yuqoridagi barcha holatlar uqni bug‘ turbinasi uchun bug‘ manbayi bo‘lib, an’anaviy energetik qozonga qaraganda ancha sodda. asosan, chiqindi issiqlik qozoni qarshi oqimli bo‘lib, issiq bo‘lgan gaz kanalidan iborat sirt issiqlik almashinuvchisi gaz turbinasining chiqindi gazlari quvur tizimini yuvadi, unda kondensatordan keladigan suv qaynaguncha isitiladi, bug‘lanadi, qizib ketadi va bug‘ turbinasiga bir necha oqimlarda yuboriladi. gaz harakati yo‘nalishi bo‘yicha chiqindi issiqlik qozonlari vertikal (gazlar ularda vertikal ravishda harakatlanadi) va gorizontal …

3 / 26

kondensatni qayta aylanish tizimi; qozon bug‘latgichlarida suvning bir necha marta majburiy aylanishi tizimi; deaeratsiya blokidagi kondensat deaeratsiya tizimi. 9.1-rasm. vertikal qozon utilizatorli bgq-450t energoblokining qozon qurilmasi issiqlik sxemasi. uq-1 bgq-450t chiqindi issiqlik qozoni vertikal qarshi oqimli issiqlik almashtirgich. gtq gazlari pastdan kiradi va tutun quvuri (mo‘ri)ga ya’ni yuqoriga qarab harakat qiladi. sovutish suvi (suv) quvurlar orqali yuqoridan pastgacha harakat qiladi. gazlar o‘zining issiqligini suvga (bug‘ga) beradi, natijada soviydi va taxminan 100 °c haroratda tutun quvuri (mo‘ri) orqali atmosferaga chiqariladi. (e'tibor bering, diagrammada ko'rsatilgan barcha parametr qiymatlari nominal rejimga tegishli, ammo ular tashqi haroratga bog'liq bo'lganligi sababli taxminiydir.) issiq gazlar kiradigan uqning pastki qismida yub issiqlik almashinuvi sirtlari, yuqori qismida esa - pb issiqlik almashinuvi sirtlari joylashgan. kondensat bug‘ turbinasi kondensatoridan chiqib, kondensator bug‘ muhrlaridan so‘ng, a nuqtada (9.1-rasm) ikkita uq ichiga suyultiriladi. uning yarmi 293 t/soat miqdorida 30 °c haroratda ku-1 ga kiradi. b nuqtasida bu kondensat 156 °c haroratga …

4 / 26

ni tashkil qiladi. uning bir qismi (88 t/soat) sirkulyatsiya qilinadi (c nuqta), kondensatning qolgan qismi (293 t/soat) yuqoridan deaeratorning deaeratsiya kolonnasiga kiradi. shuningdek, u (d nuqtasi) uq-2 dan kondensat oladi. pastdan yuqori qizdirilgan bug‘ 200 °c haroratli pb konturidan ustunga beriladi. ular aralashtirilganda, kondensat to‘yingan haroratga (158 °c) isitiladi, undan erigan gazlar chiqariladi va gazsizlangan kondensat deaerator idishida to‘planadi. bu qozonning yub va pb konturlari uchun ishchi suyuqlikning manbayi hisoblanadi. yub ta’minot elektr nasoslari, quyi oqimida bosimi taxminan 9 mpa bo‘lib, rtk yub nazorat valfi orqali kondensat yube yub iqtisodchisiga beriladi. bu yerda u taxminan 295 °c ga qadar isitiladi va yub barabaniga kiradi, unda 8,5 mpa bosim va 300 °c harorat saqlanadi. vertikal uqning o‘ziga xos xususiyati bug‘latgichda suvning tabiiy aylanishini tashkil etishning qiyinligi. shuning uchun u aylanma elektr nasosi aen yub bilan ta’minlanadi, bu jarayonda yub baraban va yuqori bosimli bug‘latgich yubb yub orqali muhitning majburiy aylanishini ta’minlaydi, …

5 / 26

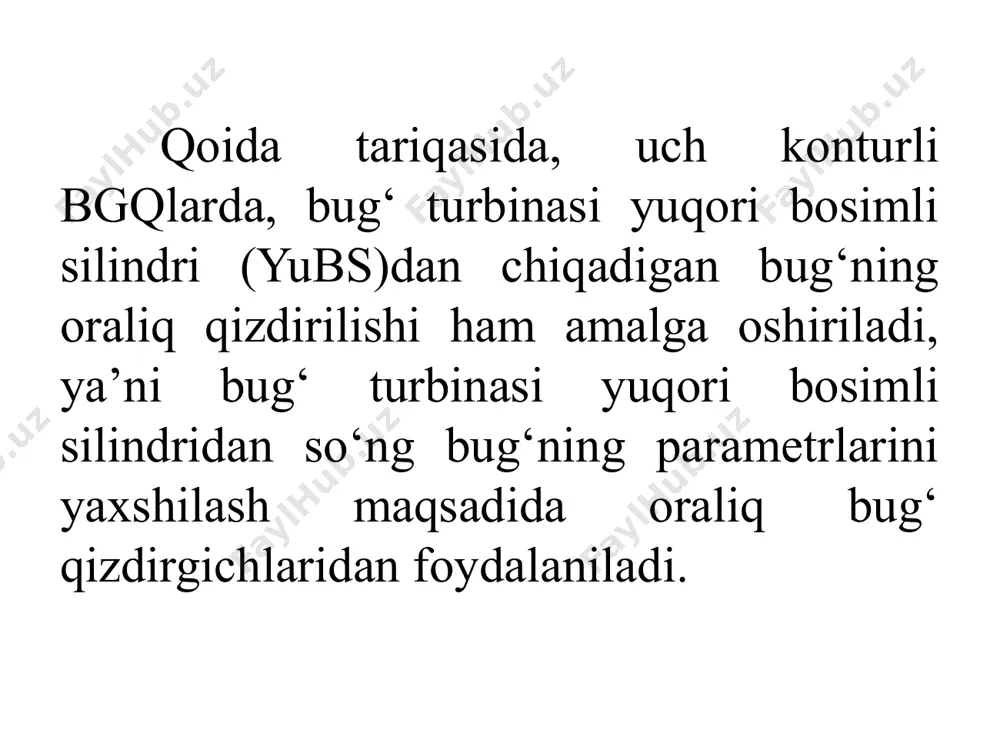

hun uning bug‘ chiqishi atigi 56 t/soat, ya’ni yub konturidagi bug‘ chiqishining taxminan 20% ini tashkil qiladi. 9.2-rasmda pgu-450t energobloki qozon qurilmasining gorizontal utilizatsiya qozonidan foydalanish tasvirlangan. 9.1 va 9.2 rasmlarni taqqoslash shuni ko‘rsatadiki vertikal va gorizontal qozonli sxemalar faqat bug‘latgichlarda farqlanishini ko‘rsatadi. gorizontal qozonda ikkala konturdagi bug‘lanish quvurlarida pastga tushadiganlarga qaraganda pastroq zichlik tufayli qozon suvining tabiiy aylanishi sodir bo‘ladi. bu bug‘latish konturlarida aylanma nasoslarga bo‘lgan ehtiyojni yo‘q qiladi va bu gorizontal utilizatsiya qozonlarining afzalligi hisoblanadi. 9.2-rasm. gorizontal qozon utilizatorli bgq-450t energoblokining qozon qurilmasi issiqlik sxemasi. 9.3-rasmda alstom firmasining gt26 gtq bo‘lgan blokda ishlaydigan, bug‘ni oraliq qizdiruvchi uch konturli utilizatsion qozonli qozon qurilmasining soddalashtirilgan sxemasi ko‘rsatilgan. oldingi sxemalardan farqli o‘laroq, qozonxonada deaerator emas, balki maxsus vakuumli deaerator ishlatiladi. 9.3-rasm. bug‘ni oraliq qizdiruvchi uch konturli utilizatsion qozonli qozon qurilmasining soddalashtirilgan sxemasi deaerator bug‘ turbinasi kondensatoridan 360 t/soat miqdorida kondensat oladi va isitish bug‘i bug‘ turbinasi pbs dan (oxirgi bosqichdan oldin) …
