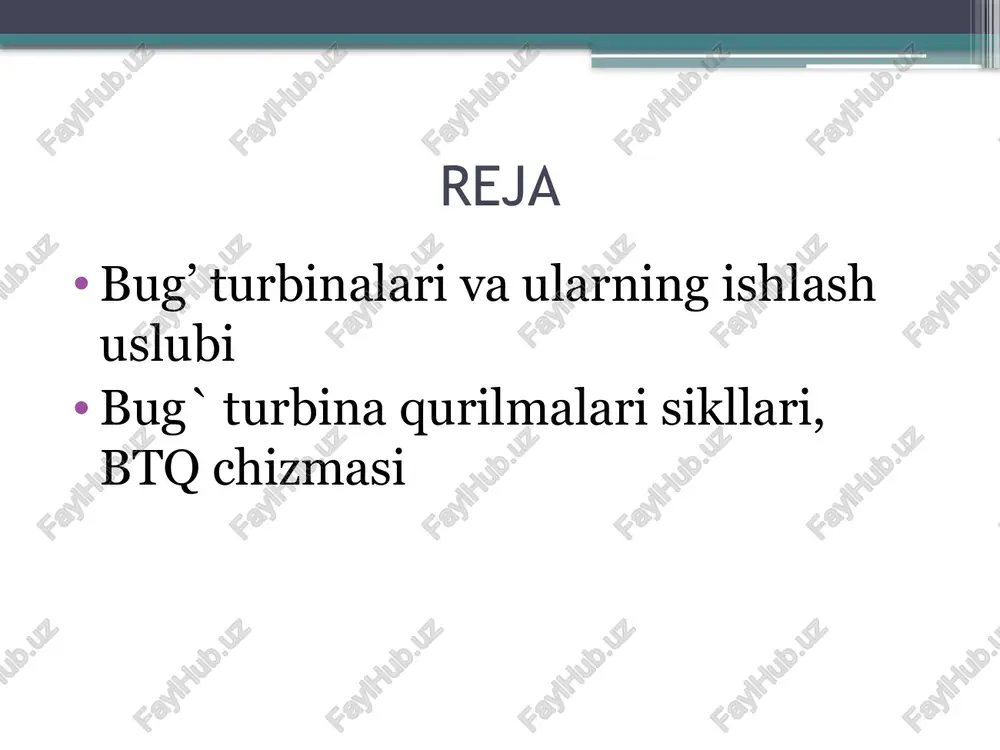

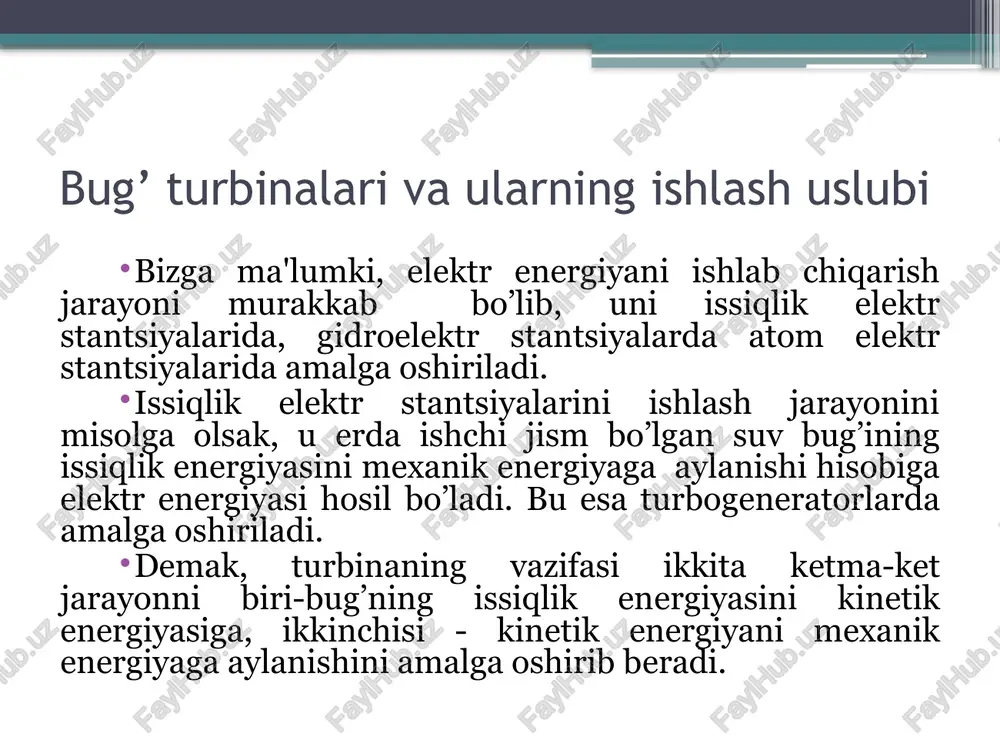

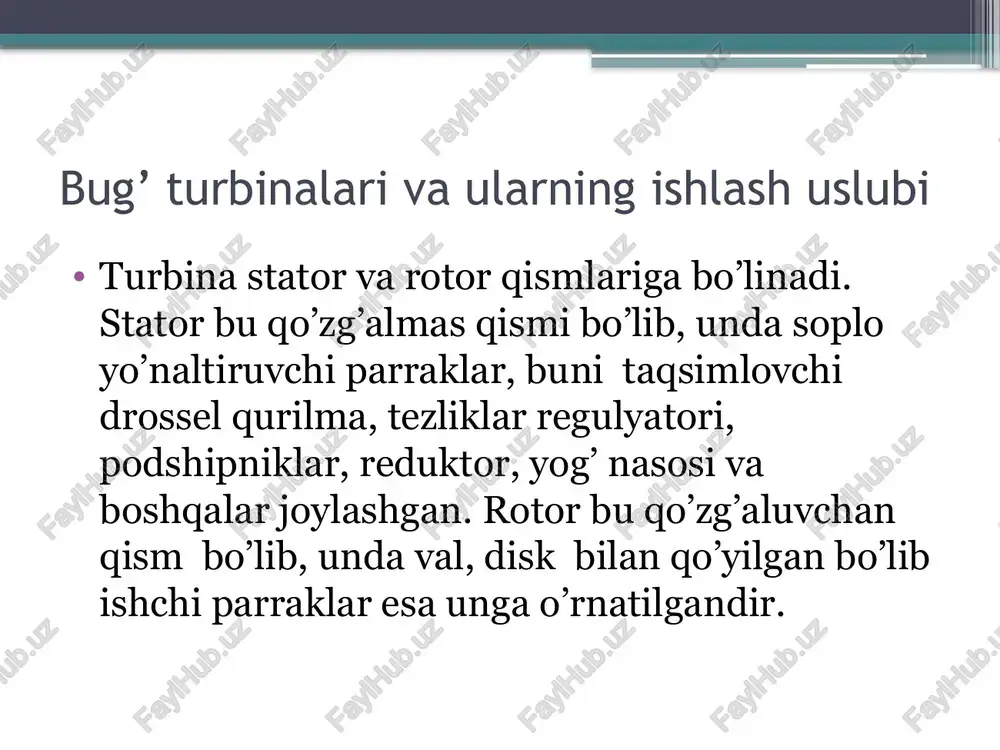

bug` turbina qurilmalari bug` turbina qurilmalari ma’ruzachi: a.xojimatov reja bug’ turbinalari va ularning ishlash uslubi bug` turbina qurilmalari sikllari, btq chizmasi bug’ turbinalari va ularning ishlash uslubi bizga ma'lumki, elektr energiyani ishlab chiqarish jarayoni murakkab bo’lib, uni issiqlik elektr stantsiyalarida, gidroelektr stantsiyalarda atom elektr stantsiyalarida amalga oshiriladi. issiqlik elektr stantsiyalarini ishlash jarayonini misolga olsak, u erda ishchi jism bo’lgan suv bug’ining issiqlik energiyasini mexanik energiyaga aylanishi hisobiga elektr energiyasi hosil bo’ladi. bu esa turbogeneratorlarda amalga oshiriladi. demak, turbinaning vazifasi ikkita ketma-ket jarayonni biri-bug’ning issiqlik energiyasini kinetik energiyasiga, ikkinchisi - kinetik energiyani mexanik energiyaga aylanishini amalga oshirib beradi. bug’ turbinalari va ularning ishlash uslubi turbina stator va rotor qismlariga bo’linadi. stator bu qo’zg’almas qismi bo’lib, unda soplo yo’naltiruvchi parraklar, buni taqsimlovchi drossel qurilma, tezliklar regulyatori, podshipniklar, reduktor, yog’ nasosi va boshqalar joylashgan. rotor bu qo’zg’aluvchan qism bo’lib, unda val, disk bilan qo’yilgan bo’lib ishchi parraklar esa unga o’rnatilgandir. aktiv turbina reaktiv …

2 / 23

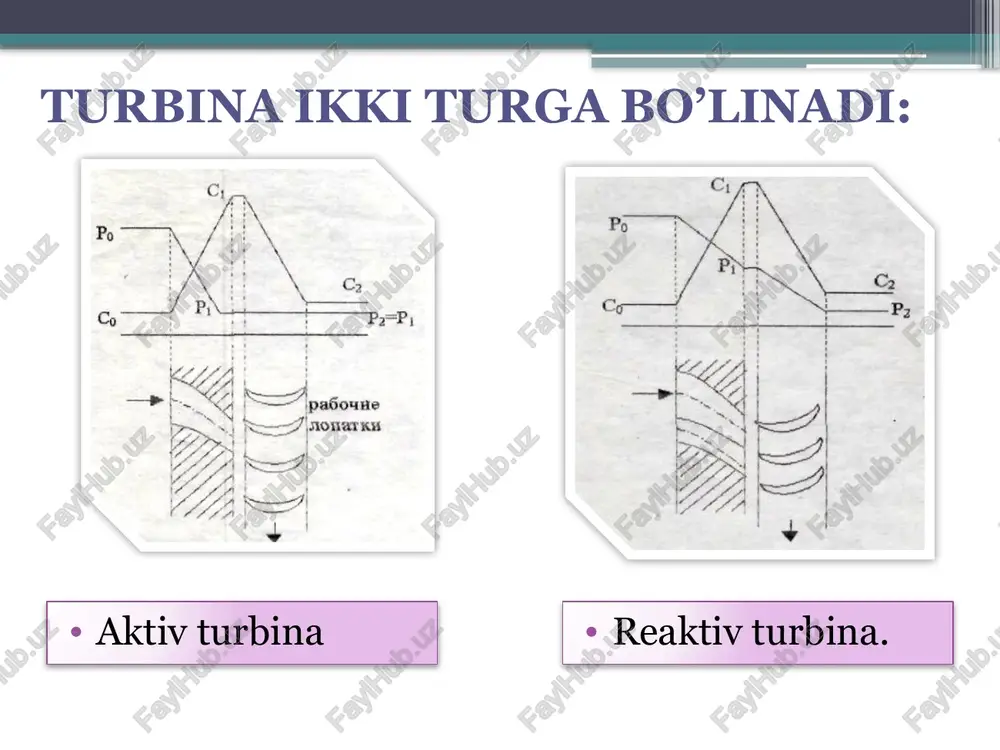

elib tushib, u erda bug’ning bosimi kamayib tezligi ortadi (ya'ni issiqlik energiyasi kinetik energiyaga aylanadi). shunday katta tezlik bilan bug’ soplodan chiqib turbinaning valiga o’rnatilgan ishchi parraklarga uriladi va natijada parraklar aylana boshlaydi, ya'ni harakat sodir bo’ladi, kinetik energiya mexanik energiyaga aylanadi. aktiv turbinaning ishlash uslubini ko’rib chiqamiz. turbinaga kelayotgan bug’ning boshlang’ich bosimi - ro soplodan chiqayotgan bug’ning bosimi - - r1 tezligi esa s1 ga teng bo’ladi. bug’ turbinaning birinchi pog’onasidan uning qo’zg’almas qismida joylashtirilgan yo’naltiruvchi parraklar yordamida ikkinchi pog’onaga, so’ngra keyingi pog’onalarga o’tib harakatini davom ettiradi. rasmda uchta tezlik pogonasiga ega bulgan aktiv turbinaning chizma tasviri keltirilgan. bug’ ro bosim bilan soploga yuboriladi. bu erda uning potentsial energiyasi kinetik energiyaga aylantiriladi. s1 tezlik bilan soplodan chiqib, bug’ birinchi qator ishchi parraklarga kelib tushadi, bu erda uning kinetik energiyasi ishga aylanadi. shunda uning yo’nalishi o’zaradi. aktiv turbina s2 tezlik bilan birinchi pog’ona ishchi parraklaridan chiqib, bug’ birinchi qator yo’naltiruvchi …

3 / 23

ga sarflangan. quvvati 4,4 kvt bo‘lgan birinchi bug‘ turbinasini (reaktiv turbina) 1885 yili ingliz muxandisi parsons yaratdi, 1913 yilda esa , turbinaning kuvvati 25 mvt gacha yetkazildi. keyinchalik bug‘ turbinalarining nominal kuvvati 60 mvt, bosimi 12,8 mpa ga yetkazildi, u kupchilik issiqlik elektr stantsiyalarida qo‘llanilib kelinmokda. zamonaviy turbinalarning kuvvati 1200 mvt dan ortib ketgan. turbina rotorining aylanishlar soni esa 2000-50000 ayl/min oralig‘ida. suv bug‘ining kinetik energiyasini mexanik energiyaga aylantirish mumkinligini shved muxandisi loval 1888 yilda (aktiv turbina) isbotladi. bug‘ - kuch qurilmasining nazariy sikli hozirgi vaqtda elektr energiyasining asosiy qismi (80% ga yaqini) bug‘ - kuch qurilmalarida ishlab chiqariladi, ularda ish jismi sifatida suyuq va bug‘ xolatdagi suv ishlatiladi. yoqilg‘ining yonishida hosil bo‘ladigan issiqlikni mexanikaviy ishga aylantiradigan qurilmalar yig‘indisi bug‘-kuch qurilmasi deyiladi. bug‘-kuch qurilmalari qozon agregati, bug‘ turbinasi, kondensator, nasos, elektr generator va boshqa yordamchi uskunalardan tashkil topgan. bug‘-kuch qurilmalarida ishlatiladigan ish jismi – suv bug‘i parametrlarining o‘zgarishini qarab chiqamiz. …

4 / 23

gan qiymatgacha oshirib, keyingi sikl uchun qozonga uzatib beradi. renkin sikli renkin sikli to‘rtta – ikkita izobarik va ikkita adiabatik jarayondan tarkib topadi. renkin siklining pv, ts va hs diagrammalari tasvirlangan. bu diagrammalarda ordinatadagi 1 va 2 nuqtalar orasidagi masofa turbina bajargan ishga, 2 va 3 nuqtalar orasida ish bajarib bo‘lgan bug‘, o‘zidagi qoldiq issiqlikni kondensator – sovitgichga berib kondensatsiyalanadi, 3 va 5 nuqtalar orasida kondensat nasosda siqiladi, 1 va 5 nuqtalar orasidagi masofa siklda bajarilgan issiqlik q1 ga mos keladi. renkin sikli siklda ish jismiga, beriladigan issiqlik miqdori (q1) ts diagrammada a–3-5-4-6-1-v-s yuza bilan tasvirlanadi. sikldan olinadigan issiqlik (q2) a – 3-2-v-a yuzaga, sikl ishi esa pv diagrammada 3-5-4-6-1-2-3 yuzaga ekvivalent. renkin siklida issiqlik berish va olish jarayonlari izobaralar bo‘yicha amalga oshirilishi, izobarik jarayonda esa berilgan (olingan) issiqlik miqdori ish jismining jarayon boshi va oxiridagi entalpiyalari ayirmasiga teng bo‘lishi tufayli, renkin sikliga tadbiqan quyidagilarni yozish mumkin: q1=h1-h5 (8.1) va …

5 / 23

’iy aniglanadigan to‘yinish temperaturasi t2 da suvning to‘yinish chizig‘idagi entalpiyasiga teng). 1 kg bug‘ning sikl davomida bajargan foydali ishi ifoy bug ‘ning turbinaga kirishdagi h1 va undan chigishdagi h2 entalpiyalarning farqiga teng: * ifoy = h1-h2 (8.3) (* umumiy ta’rifga ko‘ra, har qanday siklning termik f.i.k. nt foydalanilgan issiqlik qi-q2 ning keltirilgan issiqlik ql ga nisbatiga teng: - nh nh, iit d — pou (8.4) qh, qh, * renkin enn ee ae 5 aniqlanadi: = 5 2 (8.5) h, 7 h, * bu tenglapani fuyidtgh a4 aartidtds ham yozish(ayempkin: t h,~ he (* nasos bajargan ish (h5-h3) turbinada bajarilgan ishga (hi-h2) nisbatan juda kichik bo‘lishi tufayli, uni nazarga olinmasa, ya’ni h3~h5 bo‘ladi desak, u holda (8.6) tenglamani quyidagi ko‘rinishda yozish mumkin. _h,- h, h~h, 1, (8.7) * bu munosabatdan past bosimli bug‘ — kuch qurilmalar siklini taxminan hisoblashda foydalanish mumkin. yugqori bosimli qurilmalarda nasos ishi kattaligini nazarga olmasdan bo‘lmaydi. foydali …
