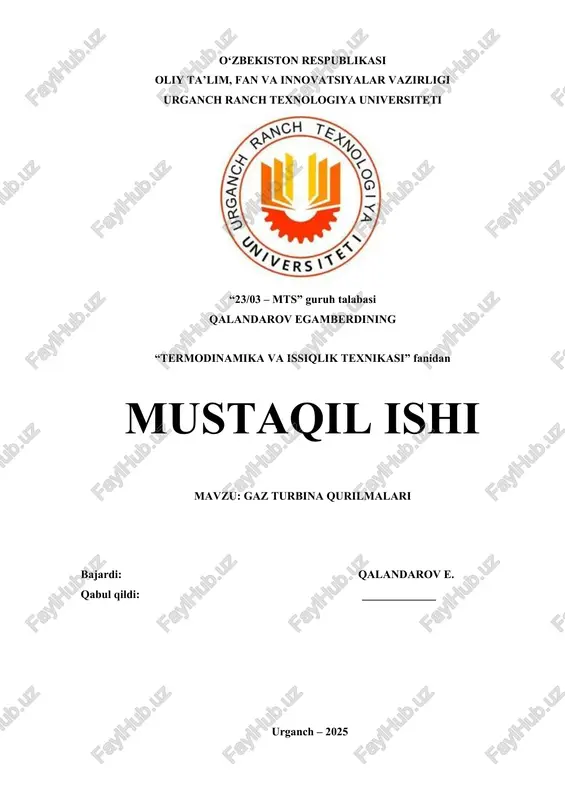

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi qalandarov egamberdining “termodinamika va issiqlik texnikasi” fanidan mustaqil ishi mavzu: gaz turbina qurilmalari bajardi: qalandarov e. qabul qildi: _____________ urganch – 2025 gaz turbina qurilmalari reja: 1. gaz turbinalari 2. regeneratsiyali gaz turbina qurilmalari 3. havoni pog’onali siqish va pog’onali yondirishli gaz turbina qurilmalari 1. gaz turbinalari gaz turbinasi deb, ishchi jismi yonuvchi gaz va havo aralashmasidan iborat bo’lgan issiqlik yuritgichiga aytiladi. ishlash printsipi va konstruktsiyasi jihatidan bug’ turbinasiga o’xshash. gaz turbinasining oquvchi qismida gaz oqimidan issiqlik energiyasi avval kinetik va so’ng rotor aylanishi mexanik ishiga aylanadi. gaz turbina qurilmalari bug’ turbinalariga nisbatan quyidagi afzalliklariga ega: 1) ixcham; 2) kondensator qurilmasining yo’qligi; 3) konstruktsiyasining soddaligi va qulayligi; 4) metall tejamkorligi; 5) sovitish uchun ko’p suv talab qilinmaydi. gaz turbinasining quyidagi kamchiliklari mavjud: 1) gaz turbinalarining tez ishdan chiqishi; 2) ishlatiladigan yoqilg’iga yuqori talabliligi. …

2 / 12

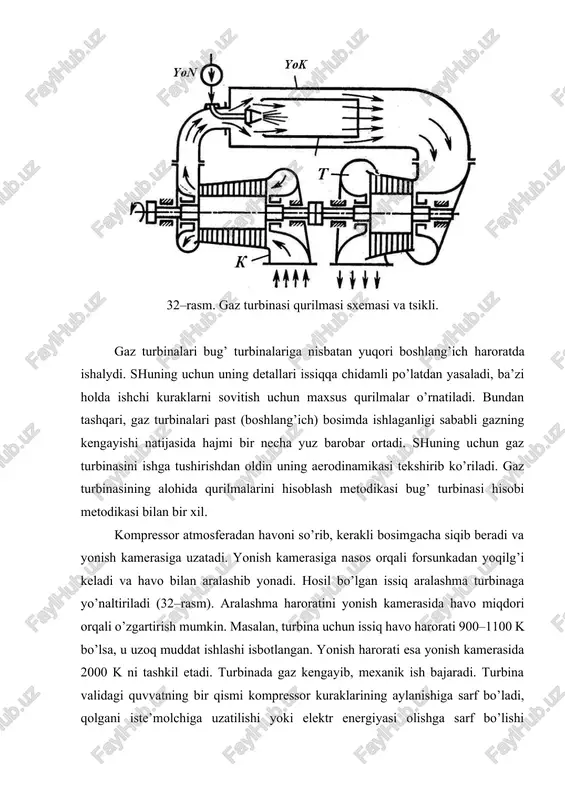

tda ishalydi. shuning uchun uning detallari issiqqa chidamli po’latdan yasaladi, ba’zi holda ishchi kuraklarni sovitish uchun maxsus qurilmalar o’rnatiladi. bundan tashqari, gaz turbinalari past (boshlang’ich) bosimda ishlaganligi sababli gazning kengayishi natijasida hajmi bir necha yuz barobar ortadi. shuning uchun gaz turbinasini ishga tushirishdan oldin uning aerodinamikasi tekshirib ko’riladi. gaz turbinasining alohida qurilmalarini hisoblash metodikasi bug’ turbinasi hisobi metodikasi bilan bir xil. kompressor atmosferadan havoni so’rib, kerakli bosimgacha siqib beradi va yonish kamerasiga uzatadi. yonish kamerasiga nasos orqali forsunkadan yoqilg’i keladi va havo bilan aralashib yonadi. hosil bo’lgan issiq aralashma turbinaga yo’naltiriladi (32–rasm). aralashma haroratini yonish kamerasida havo miqdori orqali o’zgartirish mumkin. masalan, turbina uchun issiq havo harorati 900–1100 k bo’lsa, u uzoq muddat ishlashi isbotlangan. yonish harorati esa yonish kamerasida 2000 k ni tashkil etadi. turbinada gaz kengayib, mexanik ish bajaradi. turbina validagi quvvatning bir qismi kompressor kuraklarining aylanishiga sarf bo’ladi, qolgani iste’molchiga uzatilishi yoki elektr energiyasi olishga sarf bo’lishi …

3 / 12

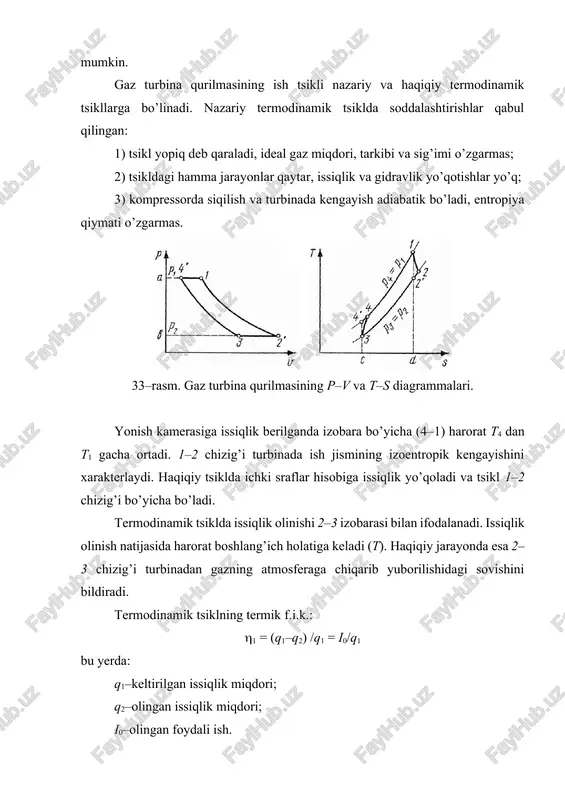

inishi 2–3 izobarasi bilan ifodalanadi. issiqlik olinish natijasida harorat boshlang’ich holatiga keladi (t). haqiqiy jarayonda esa 2–3 chizig’i turbinadan gazning atmosferaga chiqarib yuborilishidagi sovishini bildiradi. termodinamik tsiklning termik f.i.k.: 1 = (q1–q2) /q1 = i0/q1 bu yerda: q1–keltirilgan issiqlik miqdori; q2–olingan issiqlik miqdori; i0–olingan foydali ish. foydali ish turbina va kompressor izoentropik ishlari farqiga teng: i0 = i0t – i0k kompressorda izoentropik siqilish 3–4–a–v yuza bilan belgilanadi va tsikl boshidagi hamda oxiridagi entalpiyalar farqi bilan ifodalanishi mumkin: lok=i4 – i3 = cp(t4 – t3) bu yerda: cp – o’zgarmas bosimdagi gazning issiqlik sig’imi; i4–i3 – shakldagi siqilish boshidagi va oxiridagi entolpiya; t4–t3 – 3–4 nuqtadagi absolyut harorat. turbinada gazning izoentropik kengayishi p-v diagrammada a–1–2–v yuza bilan belgilanadi hamda kengayishi boshi va oxiridagi entalpiya farqi bilan ifodalanishi mumkin: lok= i1 – i2 = cv(t1 – t2) bu yerda: cv – o’zgarmas hajimdagi gazning issiqlik sig’imi; i1–i’2 – kengayish boshi va oxiridagi …

4 / 12

quyidagicha bo’ladi (35–rasm): 35–rasm. regeneratsiyali gaz turbina qurilmasining t–s diagrammasi. 3–4 kompressorda havoning siqilishi; 4–5 regeneratorda havoning o’zgarmas bosimda qizishi; 5–1 yonish kamerasida p=const issiqlik uzatilishi; 1–2 turbinada havoning kengayishi; 2–6 regeneratorda ishlatilgan gazlarning issiqlik almashinuvi; 6–3 atmosferaga chiqariladigan gazlarning izobarik sovishi; q1–1 kg havoning regeneratorda olgan issiqlik miqdori; q2–1 kg gazning havoga uzatgan issiqlik miqdori q1 = cp(t5 – t4); q2 = cp(t2 - t4). regeneratsiya paytida bosim oshirish darajasining optimal qiymati tushadi. shuning uchun regeneratsiyaning qo’llanilishi f.i.k.ning oshishiga olib keladi. bu turdagi gaz turbinali qurilmaning f.i.k. = 0,87–0.89 ga teng. lekin regeneratsiyaning optimal qiymati olinmasa regeneratorning yuzasi ortib, metall isrofiga olib kelishi yoki uning aksi bo’lishi mumkin. bu holni regeneratsiya darajasi xarakterlaydi. regeneratsiya darajasi r < 0,5 dan kichik bo’lsa, regeneratsiya qo’llanilishidan iqtisodiy samara olinmaydi. zamonaviy gaz turbinali qurilmalarda bu daraja ko’rsatkichi 0,6–0,8 ga teng. bunda yoqilg’i 22–28 % iqtisod qilinadi, chunki yonish kamerasida havoni qizdirish uchun kam …

5 / 12

gaz turbinali qurilmalari qo’llanilishi mumkin (36–rasm). 36–rasm. havoni pog’onali siqishli gaz turbina qurilmasi sxemasi. atmosferadan havo k1 kompressor orqali so’rib olinadi va z kerakli bosimni siqib haroratini oshirib beradi. u yerdan havo sovitgichga kelib o’zgarmas bosimda t3 haroratgacha soviydi va k2 kompressorga kelib tushadi, k2 da yana siqiladi harorati t4 gacha oshadi. r regeneratorda harorati t5 gacha oshgan havo yonish kamerasiga kelib tushadi. u yerdan kerakli bosim va harorat olgach, turbinaga tushadi ish bajarib, yana regenerator orqali atmosferaga chiqarib yuboriladi. bu qurilma ichki f.i.k: 0 = 11/qsov, bu yerda: 11 – gtq ichki foydali ishi; qsov–yonish kamerasiga uzatilgan issiqlik miqdori. li = lt – lk1+k2 jarayonning t–s-diagrammasi 37 – rasmda ko’rsatilgan. 37–rasm. havoni pog’onali siqishli gaz turbina qurilmasining t–s-diagrammasi. 3–4*– birinchi kompressorda havoning siqilish jarayoni: 3*–4– ikkinchi kompressorda havoning siqilishi; 4*–3* –havo sovitgichida havoning sovushi; 4–5 –regeneratorda havoning qizishi; 5–1 –yonish kamerasida issiqlik uzatilishi; 1–2 –turbinada havoning kamayishi; 2–3 –ishlatilgan …
