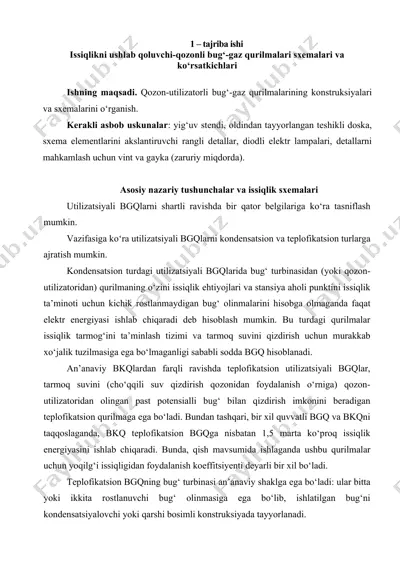

1 – tajriba ishi issiqlikni ushlab qoluvchi-qozonli bug‘-gaz qurilmalari sxemalari va ko‘rsatkichlari ishning maqsadi. qozon-utilizatorli bug‘-gaz qurilmalarining konstruksiyalari va sxemalarini o‘rganish. kerakli asbob uskunalar: yig‘uv stendi, oldindan tayyorlangan teshikli doska, sxema elementlarini akslantiruvchi rangli detallar, diodli elektr lampalari, detallarni mahkamlash uchun vint va gayka (zaruriy miqdorda). asosiy nazariy tushunchalar va issiqlik sxemalari utilizatsiyali bgqlarni shartli ravishda bir qator belgilariga ko‘ra tasniflash mumkin. vazifasiga ko‘ra utilizatsiyali bgqlarni kondensatsion va teplofikatsion turlarga ajratish mumkin. kondensatsion turdagi utilizatsiyali bgqlarida bug‘ turbinasidan (yoki qozon-utilizatoridan) qurilmaning o‘zini issiqlik ehtiyojlari va stansiya aholi punktini issiqlik ta’minoti uchun kichik rostlanmaydigan bug‘ olinmalarini hisobga olmaganda faqat elektr energiyasi ishlab chiqaradi deb hisoblash mumkin. bu turdagi qurilmalar issiqlik tarmog‘ini ta’minlash tizimi va tarmoq suvini qizdirish uchun murakkab xo‘jalik tuzilmasiga ega bo‘lmaganligi sababli sodda bgq hisoblanadi. an’anaviy bkqlardan farqli ravishda teplofikatsion utilizatsiyali bgqlar, tarmoq suvini (cho‘qqili suv qizdirish qozonidan foydalanish o‘rniga) qozon-utilizatoridan olingan past potensialli bug‘ bilan qizdirish imkonini beradigan …

2 / 5

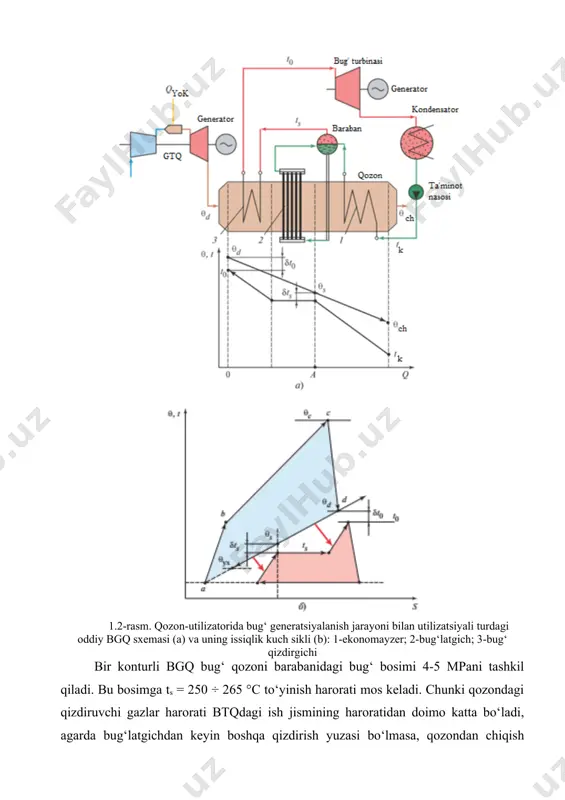

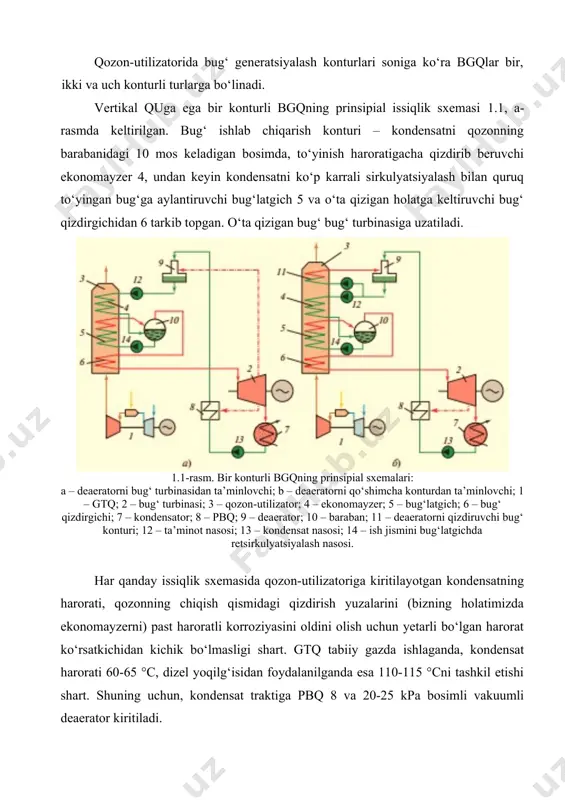

konturli turlarga bo‘linadi. vertikal quga ega bir konturli bgqning prinsipial issiqlik sxemasi 1.1, a-rasmda keltirilgan. bug‘ ishlab chiqarish konturi – kondensatni qozonning barabanidagi 10 mos keladigan bosimda, to‘yinish haroratigacha qizdirib beruvchi ekonomayzer 4, undan keyin kondensatni ko‘p karrali sirkulyatsiyalash bilan quruq to‘yingan bug‘ga aylantiruvchi bug‘latgich 5 va o‘ta qizigan holatga keltiruvchi bug‘ qizdirgichidan 6 tarkib topgan. o‘ta qizigan bug‘ bug‘ turbinasiga uzatiladi. 1.1-rasm. bir konturli bgqning prinsipial sxemalari: a – deaeratorni bug‘ turbinasidan ta’minlovchi; b – deaeratorni qo‘shimcha konturdan ta’minlovchi; 1 – gtq; 2 – bug‘ turbinasi; 3 – qozon-utilizator; 4 – ekonomayzer; 5 – bug‘latgich; 6 – bug‘ qizdirgichi; 7 – kondensator; 8 – pbq; 9 – deaerator; 10 – baraban; 11 – deaeratorni qizdiruvchi bug‘ konturi; 12 – ta’minot nasosi; 13 – kondensat nasosi; 14 – ish jismini bug‘latgichda retsirkulyatsiyalash nasosi. har qanday issiqlik sxemasida qozon-utilizatoriga kiritilayotgan kondensatning harorati, qozonning chiqish qismidagi qizdirish yuzalarini (bizning holatimizda ekonomayzerni) past …

3 / 5

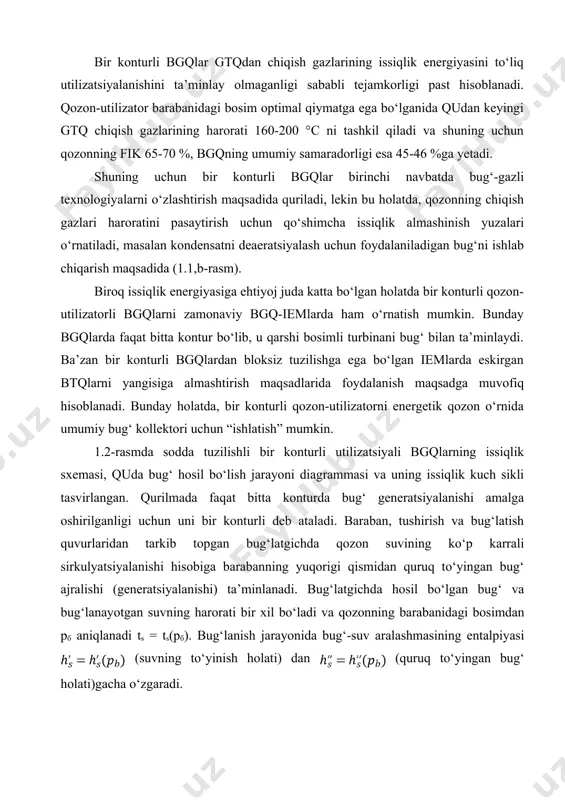

atda, qozonning chiqish gazlari haroratini pasaytirish uchun qo‘shimcha issiqlik almashinish yuzalari o‘rnatiladi, masalan kondensatni deaeratsiyalash uchun foydalaniladigan bug‘ni ishlab chiqarish maqsadida (1.1,b-rasm). biroq issiqlik energiyasiga ehtiyoj juda katta bo‘lgan holatda bir konturli qozon-utilizatorli bgqlarni zamonaviy bgq-iemlarda ham o‘rnatish mumkin. bunday bgqlarda faqat bitta kontur bo‘lib, u qarshi bosimli turbinani bug‘ bilan ta’minlaydi. ba’zan bir konturli bgqlardan bloksiz tuzilishga ega bo‘lgan iemlarda eskirgan btqlarni yangisiga almashtirish maqsadlarida foydalanish maqsadga muvofiq hisoblanadi. bunday holatda, bir konturli qozon-utilizatorni energetik qozon o‘rnida umumiy bug‘ kollektori uchun “ishlatish” mumkin. 1.2-rasmda sodda tuzilishli bir konturli utilizatsiyali bgqlarning issiqlik sxemasi, quda bug‘ hosil bo‘lish jarayoni diagrammasi va uning issiqlik kuch sikli tasvirlangan. qurilmada faqat bitta konturda bug‘ generatsiyalanishi amalga oshirilganligi uchun uni bir konturli deb ataladi. baraban, tushirish va bug‘latish quvurlaridan tarkib topgan bug‘latgichda qozon suvining ko‘p karrali sirkulyatsiyalanishi hisobiga barabanning yuqorigi qismidan quruq to‘yingan bug‘ ajralishi (generatsiyalanishi) ta’minlanadi. bug‘latgichda hosil bo‘lgan bug‘ va bug‘lanayotgan suvning harorati …

4 / 5

chdan keyin boshqa qizdirish yuzasi bo‘lmasa, qozondan chiqish gazlarining harorati 280 – 300 °s atrofida bo‘ladi. bundan tashqari, gtqdan qozonga kiradigan gazlarning harorati 540 – 600 °s ga teng bo‘ladi, shunda qozonning fik kichik qiymatga ega bo‘ladi va bunday bgqni yaratish maqsadga muvofiq bo‘lmaydi. ushbu holatda, qozondan chiqayotgan gazlar haroratini θch pasaytirish uchun kondensat haroratini kirishdagi suvning to‘yinish harorati ts bilan teng bo‘lgan tk haroratgacha qizdirib beruvchi element e k o n o m a y z e r o‘rnatiladi. natijada qudan chiqish gazlarining θch harorati kichik qiymatga teng bo‘ladi. ishni bajarish tartibi tajriba ishlarini bajarish davomida talabalar quyidagi ishlarni amalga oshirishi shart: - sxemaning asosiy elementlarini o‘rganishi; - keltirilgan sxema bo‘yicha nazariy ma’lumotlarni to‘plashi; - qurilma sxemasini mustaqil chizishi va stendda yig‘ishi. hisobot tarkibi - respublikamiz energetikasida bug‘-gaz qurilmalarining o‘rni; - elektr energiyasi ishlab chiqarishda utilizatsiyali turdagi bgqlarni qo‘llashning umumiy nazariyasi; - quli bgqlarni qo‘llashning afzalliklari.

5 / 5

utilizatsiyali bug‘-gaz qurilmalari sxemalari va ko‘rsatkichlari - Page 5
