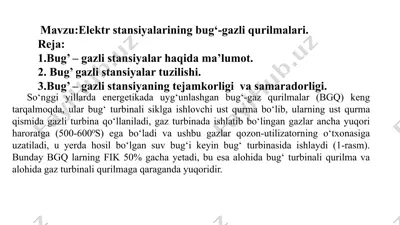

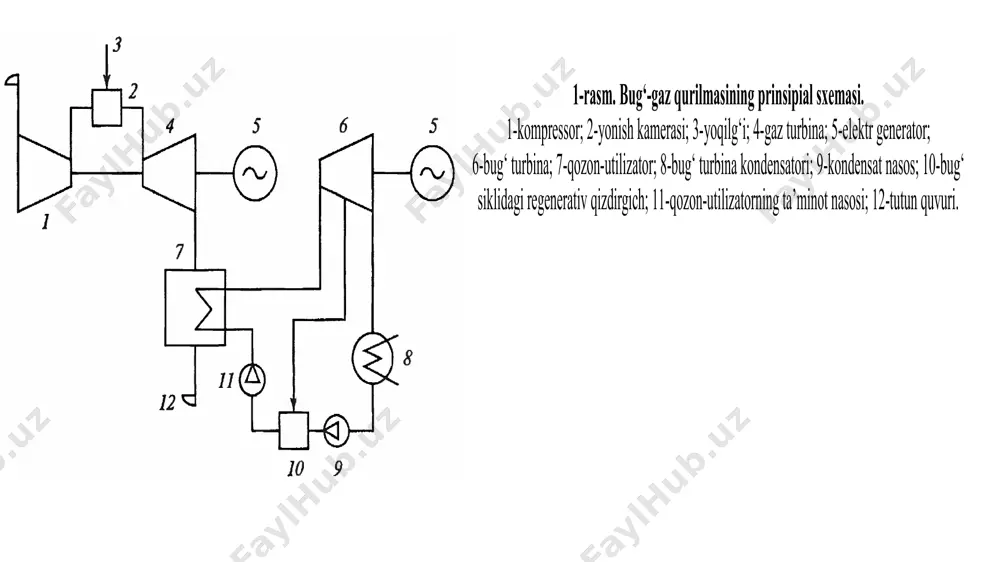

презентация powerpoint mavzu:elektr stansiyalarining bug‘-gazli qurilmalari. reja: 1.bug’ – gazli stansiyalar haqida ma’lumot. 2. bug’ gazli stansiyalar tuzilishi. 3.bug’ – gazli stansiyaning tejamkorligi va samaradorligi. sо‘nggi yillarda energetikada uyg‘unlashgan bug‘-gaz qurilmalar (bgq) keng tarqalmoqda, ular bug‘ turbinali siklga ishlovchi ust qurma bо‘lib, ularning ust qurma qismida gazli turbina qо‘llaniladi, gaz turbinada ishlatib bо‘lingan gazlar ancha yuqori haroratga (500-6000s) ega bо‘ladi va ushbu gazlar qozon-utilizatorning о‘txonasiga uzatiladi, u yerda hosil bо‘lgan suv bug‘i keyin bug‘ turbinasida ishlaydi (1-rasm). bunday bgq larning fik 50% gacha yetadi, bu esa alohida bug‘ turbinali qurilma va alohida gaz turbinali qurilmaga qaraganda yuqoridir. буғ-газ қурилмали электр станциялар. xx асрнинг ўрталарида россия ва чет эл мамлакатларида энергетик гтқ ларининг иссиқлик схемаларидан фойдаланувчи турли бгқ лари энергетикада қўллана бошланди. бу электр энергиясини ишлаб чиқаришдаги тежамкорликни анчагина оширади, биринчи навбатда конденсацион режимда фик 50% дан ҳам ортади ва унинг қиймати доимий ортиб боради. бгқ да органик ёқилғининг юқори ҳароратли …

2 / 14

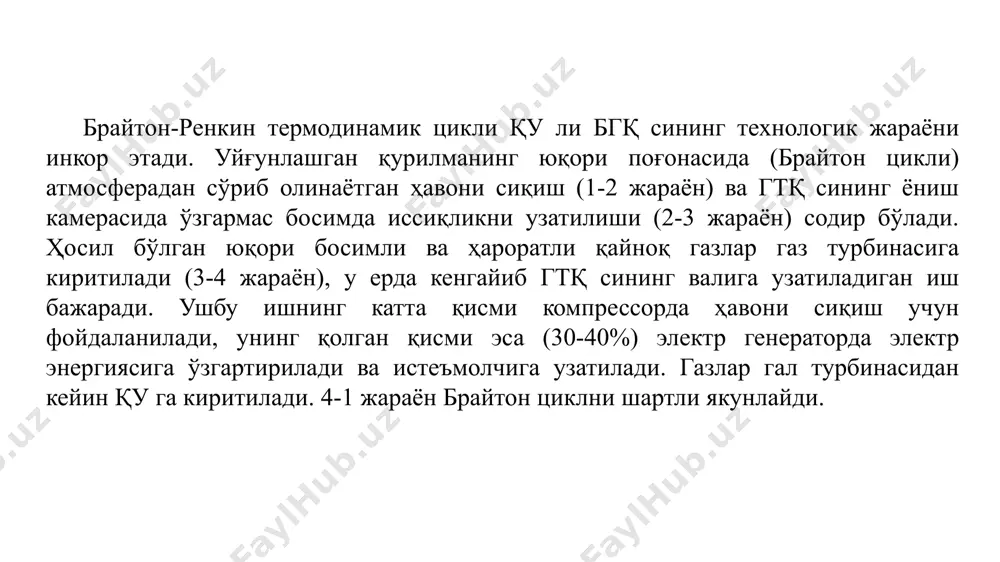

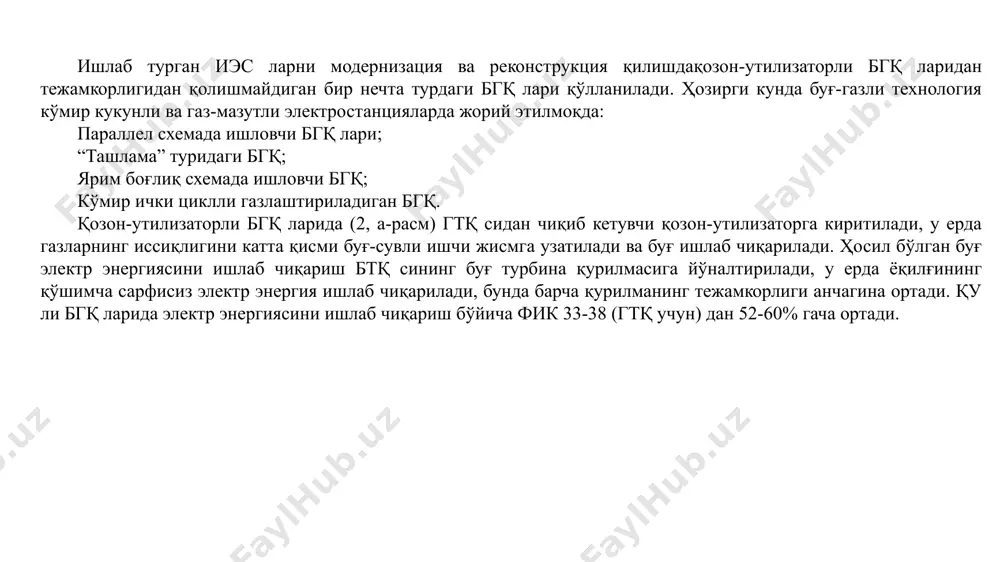

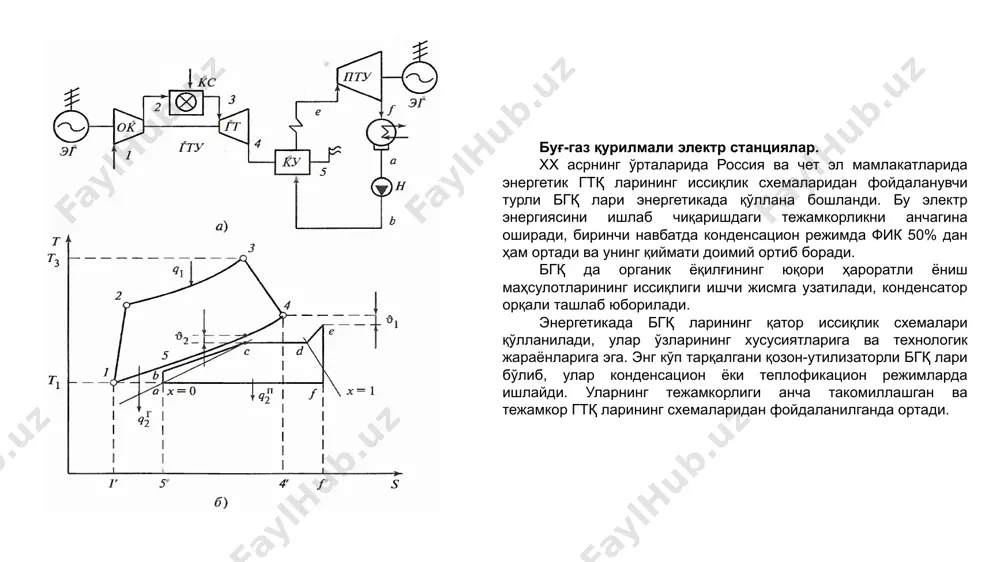

адиган бгқ. қозон-утилизаторли бгқ ларида (2, а-расм) гтқ сидан чиқиб кетувчи қозон-утилизаторга киритилади, у ерда газларнинг иссиқлигини катта қисми буғ-сувли ишчи жисмга узатилади ва буғ ишлаб чиқарилади. ҳосил бўлган буғ электр энергиясини ишлаб чиқариш бтқ сининг буғ турбина қурилмасига йўналтирилади, у ерда ёқилғининг қўшимча сарфисиз электр энергия ишлаб чиқарилади, бунда барча қурилманинг тежамкорлиги анчагина ортади. қу ли бгқ ларида электр энергиясини ишлаб чиқариш бўйича фик 33-38 (гтқ учун) дан 52-60% гача ортади. брайтон-ренкин термодинамик цикли қу ли бгқ сининг технологик жараёни инкор этади. уйғунлашган қурилманинг юқори поғонасида (брайтон цикли) атмосферадан сўриб олинаётган ҳавони сиқиш (1-2 жараён) ва гтқ сининг ёниш камерасида ўзгармас босимда иссиқликни узатилиши (2-3 жараён) содир бўлади. ҳосил бўлган юқори босимли ва ҳароратли қайноқ газлар газ турбинасига киритилади (3-4 жараён), у ерда кенгайиб гтқ сининг валига узатиладиган иш бажаради. ушбу ишнинг катта қисми компрессорда ҳавони сиқиш учун фойдаланилади, унинг қолган қисми эса (30-40%) электр генераторда электр энергиясига ўзгартирилади …

3 / 14

ўрнатилади. ушбу ҳолда иккита тутун қувурини мавжудлиги схемани қийинлаштиради, аммо энергетик гтқ ларни автоном режимда ишлашини таъминлайди. гтқ ларидан чиқиб кетаётга газлар бгқ сининг қозон-утилизаторида буғ ишлаб чиқариш учун фойдаланилади. ушбу қозонлар компоновкаси, иссиқлик схемаси ва параметрлари бўйича фарқланади. улар горизонтал ёки вертикал шаклда барабанли турда табиий ёки мажбурий циркуляцияли қилиб тайёрланади. иссиқлик алмашиниш юзаси қувурлардан ташқи спиралли қовурғалаш билан тайёрланади, бу ушбу юзани кичрайтиради ва металл сиғимини 1,5 мартагача камайтиради. ушбу юзалар қозоннинг конструктив схемаларига боғлиқ ҳолда компоновка қилинади: умумий блокка йиғилган ва қу нинг горизонтал компоновкасида газларнинг кўндаланг ҳаракатида шифтга осилган секциялар шаклида ёки вертикал қу нинг шахтасида ўрнатилган алоҳида блокларда шаклида тайёрланади. қозонни конструктив иссиқлик ҳисоби ташқи ҳавонинг қабул қилинган ҳароратида ва гтқ сининг номинал юкламасида бгқ сининг турига боғлиқ ҳолда бажарилади: конденсацион қурилмалар учун ҳавонинг ўртача йиллик ҳарорати, теплофикацион бтқ лари учун иситиш мавсумидаги ҳавонинг ўртача ҳарорати қабул қилинади. ҳавонинг бошқа ҳароратларида ва гтқ сининг бошқа …

4 / 14

сат бевосита қу нинг думли қиздириш юзасига йўналтирилади. бунда чиқиб кетувчи газларнинг минимал ҳарорати таъминланади, буғнинг икки-уч босими бўлган қу да tch.k=90-1000с. уларнинг иссиқлигини чегаравий имконият даражасигача утилизациялаш амалга оширилади. қу ли бгқ сининг буғ турбиналари буғ-куч иэс лар билан таққосланганда, бу турбиналар буғнинг пастроқ параметрларида ва кичик тежамкорлик билан ишлайди. шуни ҳам таъкидлаш жоизки, уларда ишлаб чиқарилаётган электр энергия қурилмада қўшимча ёқилғи сарфисиз ҳосил қилинади. энергетик гтқ ларидан чиқиб кетаётган газлар етарлича юқори ҳароратга эга, улардаги o2 нинг ҳажмий концентрацияси 13-16% ни ташкил этади. уларни ёниш жараёнида кам фаол оксидловчи сифатида қараш мумкин. қатор ҳолларда бгқ да бир қанча миқдордаги табиий газни гтқ сининг чиқиб кетувчи газлари муҳитида қўшимча ёқишни ташкил этиш мумкин. бу уларнинг ҳароратини ортишини, қу да ишлаб чиқариладиган буғнинг параметрларини барқарорлашишини ва бгқ сининг қуввати ортишини таъминлайди. қу ли бгқ сининг иссиқлик тежамкорлик кўрсаткичлари иссиқлик ва энергия оқимларининг схемаларидан фойдаланиб аниқланади. много сил к повышению эффективности …

5 / 14

была построена пгу расчетной мощностью 5000 квт (рис. 3.24). как видно, у нее воздух подается в камеры сгорания (v= const) компрессором1, имеющим независимый привод от паровой турбины2, питающейся паром, генерируемым в котлеутилизаторе8теплом уходящих газов газовой турбины. рассматриваемая установка по сути относится к пгу бинарного типа. газотурбинные установки, применяемые в пгу, можно разделить по величине установленной мощности на такие две группы: газотурбинные установки мощностью от 10 до 60 мвт. их основными производителями являются фирмы авв, «дженерал электрик», «мицубиси», «роллс-ройс», «турбо пауэр», «соляр», «нуово-пиньоне», «вестингауз». электрический к.п.д. этих гту составляет 30,9–41,6%, степень повышения давления 14–35, температура газов на входе в турбину 1145–1240°с, температура газов за турбиной 427–546°с; газотурбинные установки мощностью 70 мвт и более производства фирм авв, «дженерал электрик», «мицубиси», «сименс», «вестингауз»: к.п.д. 34,8–38,5%, температура газов на входе в турбину 1100–1410°с, температура газов за турбиной 538–640°с. мощность парогазовых установок на базе этих гту составляет от 210 до 484 мвт. эътиборингиз учун рахмат!!!!!!! …
