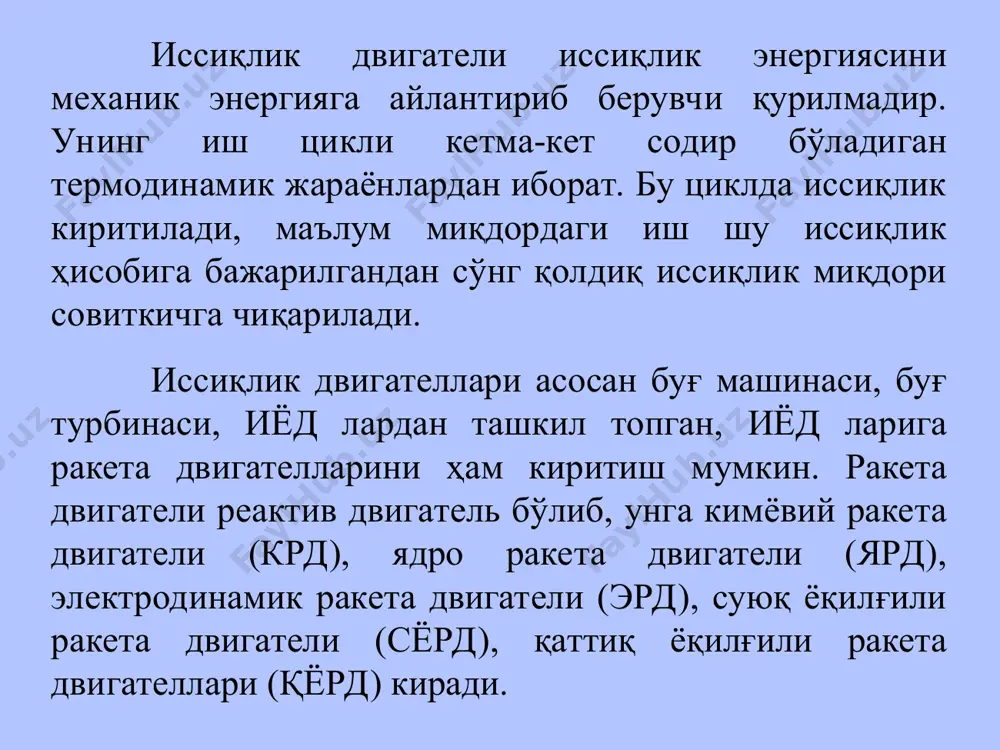

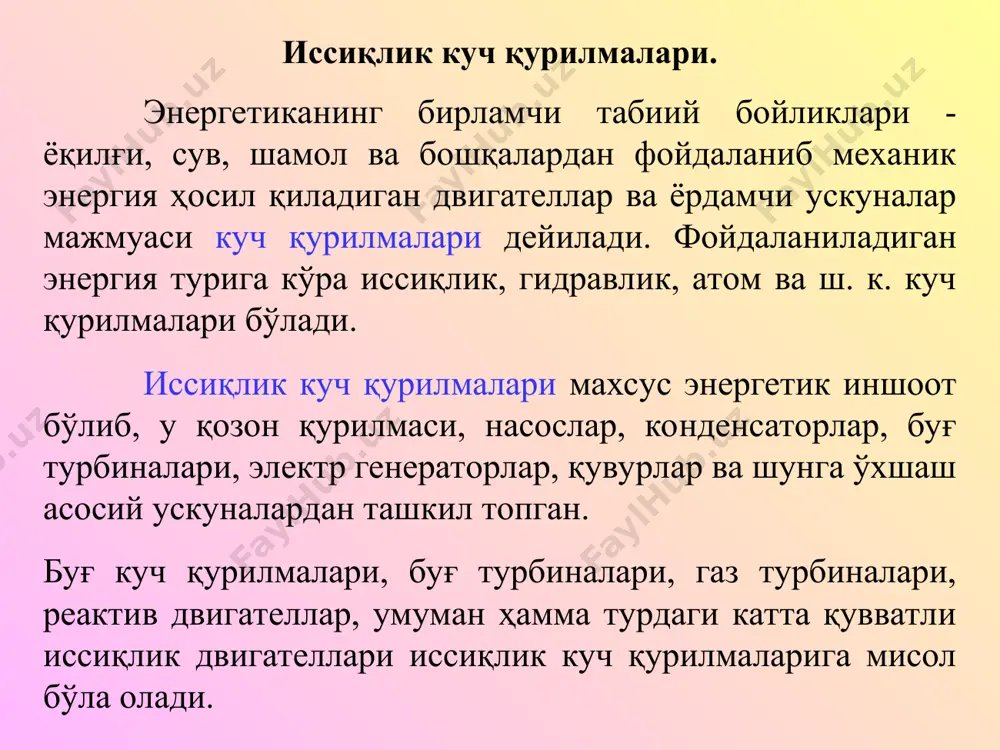

powerpoint presentation 12 – маъруза иссиқлик куч қурилмалари. буғ-куч қурилмасини цикли. оралиқ, бинар циклли буғ куч қурилмаси. режа иссиқлик куч қурилмалари. буғ - куч қурилмасининг назарий цикли. оралиқ буғ қиздиргичли буғ-куч қурилмаси. бинар циклли буғ- куч қурилмаси. иссиқлик куч қурилмалари. энергетиканинг бирламчи табиий бойликлари - ёқилғи, сув, шамол ва бошқалардан фойдаланиб механик энергия ҳосил қиладиган двигателлар ва ёрдамчи ускуналар мажмуаси куч қурилмалари дейилади. фойдаланиладиган энергия турига кўра иссиқлик, гидравлик, атом ва ш. к. куч қурилмалари бўлади. иссиқлик куч қурилмалари махсус энергетик иншоот бўлиб, у қозон қурилмаси, насослар, конденсаторлар, буғ турбиналари, электр генераторлар, қувурлар ва шунга ўхшаш асосий ускуналардан ташкил топган. буғ куч қурилмалари, буғ турбиналари, газ турбиналари, реактив двигателлар, умуман ҳамма турдаги катта қувватли иссиқлик двигателлари иссиқлик куч қурилмаларига мисол бўла олади. иссиқлик двигатели иссиқлик энергиясини механик энергияга айлантириб берувчи қурилмадир. унинг иш цикли кетма-кет содир бўладиган термодинамик жараёнлардан иборат. бу циклда иссиқлик киритилади, маълум миқдордаги иш шу иссиқлик ҳисобига …

2 / 11

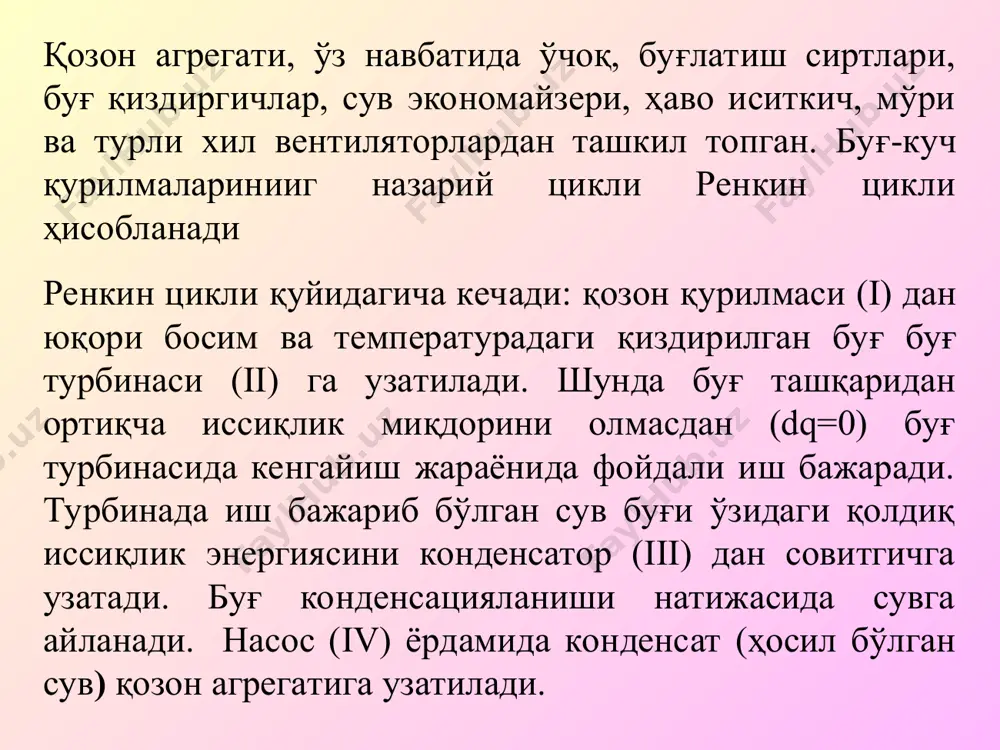

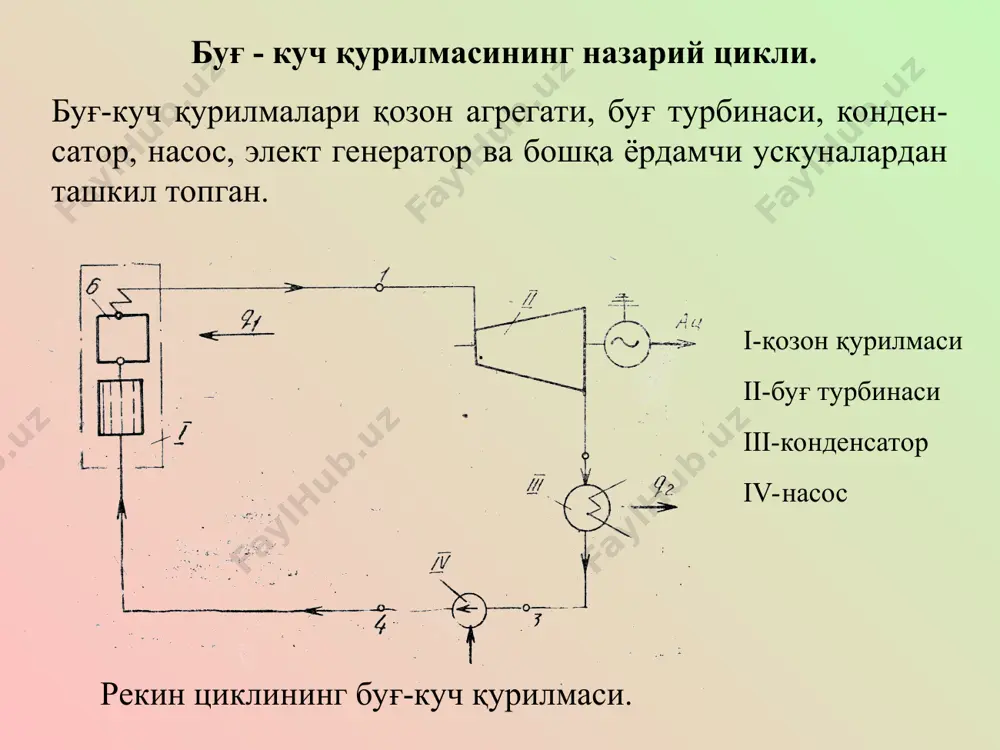

о иситкич, мўри ва турли хил вентиляторлардан ташкил топган. буғ-куч қурилмаларинииг назарий цикли ренкин цикли ҳисобланади ренкин цикли қуйидагича кечади: қозон қурилмаси (i) дан юқори босим ва температурадаги қиздирилган буғ буғ турбинаси (ii) га узатилади. шунда буғ ташқаридан ортиқча иссиқлик миқдорини олмасдан (dq=0) буғ турбинасида кенгайиш жараёнида фойдали иш бажаради. турбинада иш бажариб бўлган сув буғи ўзидаги қолдиқ иссиқлик энергиясини конденсатор (iii) дан совитгичга узатади. буғ конденсацияланиши натижасида сувга айланади. насос (iv) ёрдамида конденсат (ҳосил бўлган сув) қозон агрегатига узатилади. оралиқ буғ қиздиргичли буғ-куч қурилмаси. бир неча турбинада ё унинг босқичида иш бажариб бўлган буғнинг намлиги ортиб кетганида, буғнинг параметрларини ростлаш мақсадида, оралиқ буғ қиздиргичли усул ёки, иккиламчи буғни қиздириш қўлланилади. буғ намлигининг ортиб кетиши турбинани ёмон ишлашига ва унинг қисмларини тезроқ занглаб ишдан чиқишига сабаб бўлади. бу камчиликни тузатиш мақсадида биринчи турбинада иш бажариб бўлган, аммо намлиги юқори бўлган буғ қайтадан қозон агрегатида жойлашган буғ қиздиргичда қиздирилади, унинг қуруқлик …

3 / 11

80.105 па. иссиқлик алмаштиргичда (конденсатор) симоб юқори температурада ҳам тўйиниш ҳолатига (т=498,35 к) ўта олади. бинар циклли буғ- куч қурилмаси схемаси. сув бундай хоссога паст температурада (т=306,03 к) ўтади. сув буғини қайтадан қиздириш температураси т=873,15 к, бундан юқори температураларга қиздиришга қўлланилган ўтга чидамли материаллар бардош бера олмайди. оқибатда сув буғининг юқори тамператураларидан фойдаланиб бўлмайди. бу камчиликни тугатиш мақсадида бинар циклли куч қурилмаларидан фойдаланишади. схемадан куриниб турибдики, иссиқлик бирламчи берк контурдан (иш жисми-симоб) иккиламчисига (иш жисми-сув буғи) махсус қурилма-симоб турбинасининг конденсаторида регеренатив иссиқлик алмашинуви орқали келтирилади. симобли конденсатор тўйинган сув буғининг қозони вазифасини бажаради. тўйинган сув буғи симобли конбенсаторда ҳосил бўлгандан сўнг, яна қўшимча симобли турбина контуридаги қозон қурилмасининг буғ қиздиргичида иссиқ газ оқими ёрдамида қиздирилиб, босими ва темпиратураси керакли қийматларга етказилади. шундан кейин иккинчи берк контурдаги буғ турбинасига узатилади. турбинада буғ кенгайиб иш бажариш жараёнида, иссиқлик алмашинуви ҳисобига суюқликка айланади. ҳосил бўлган сув, яъни конденсат, сув насоси ёрдамида симобли конденсаторга …

4 / 11

5 / 11
