1404228787_52344.doc т l q к / ) ( 0 + т l q t q к + = 0 0 0 ÷ ÷ ø ö ç ç è æ - = 0 0 0 t t t q l к q l q = + 0 0 0 0 q q q l q - = = e ( ) ( ) ( ) 0 0 2 1 0 2 1 2 1 0 0 0 t t t s s t s s t s s t q q q к - = - - - - = - = e к e e h = pv u t c pv u i пот v + + = + = 2 2 2 2 1 1 1 1 v p u t c v p u t c v v + + = + + ) ( ) ( …

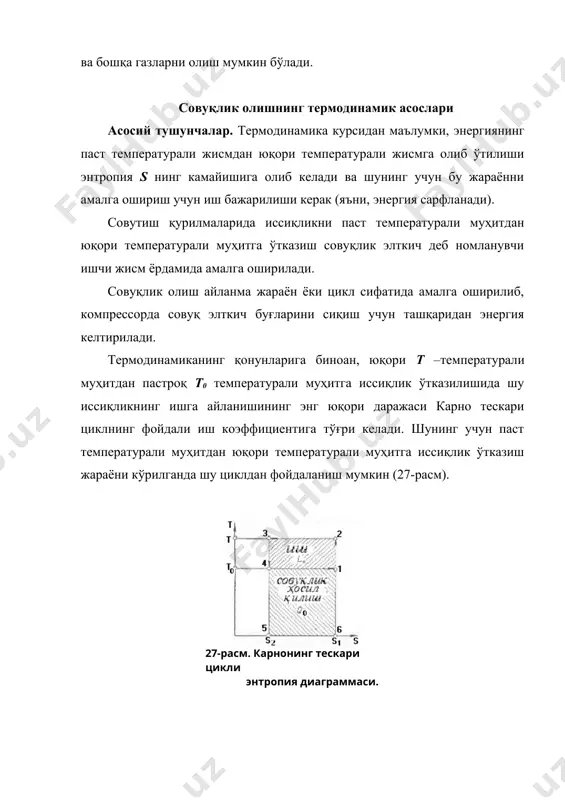

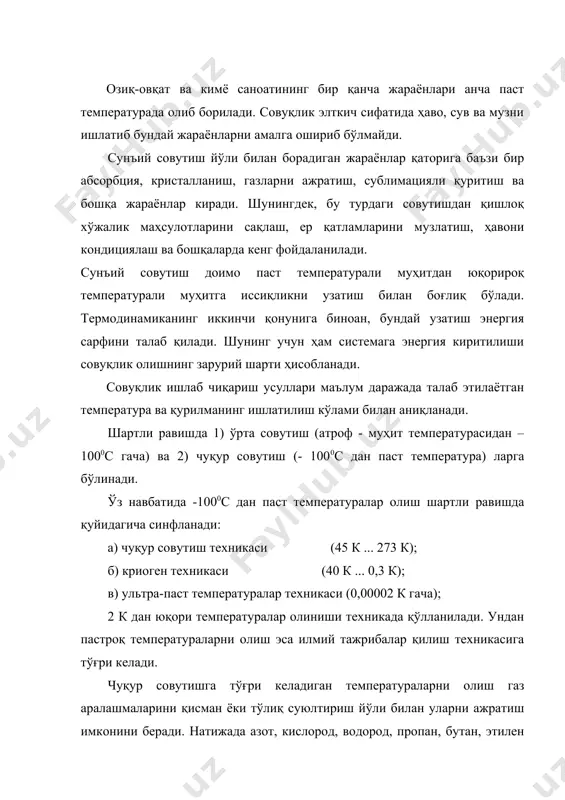

овутиш (- 1000с дан паст температура) ларга бўлинади. ўз навбатида -1000с дан паст температуралар олиш шартли равишда қуйидагича синфланади: а) чуқур совутиш техникаси (45 к ... 273 к); б) криоген техникаси (40 к ... 0,3 к); в) ультра-паст температуралар техникаси (0,00002 к гача); 2 к дан юқори температуралар олиниши техникада қўлланилади. ундан пастроқ температураларни олиш эса илмий тажрибалар қилиш техникасига тўғри келади. чуқур совутишга тўғри келадиган температураларни олиш газ аралашмаларини қисман ёки тўлиқ суюлтириш йўли билан уларни ажратиш имконини беради. натижада азот, кислород, водород, пропан, бутан, этилен ва бошқа газларни олиш мумкин бўлади. совуқлик олишнинг термодинамик асослари асосий тушунчалар. термодинамика курсидан маълумки, энергиянинг паст температурали жисмдан юқори температурали жисмга олиб ўтилиши энтропия s нинг камайишига олиб келади ва шунинг учун бу жараённи амалга ошириш учун иш бажарилиши керак (яъни, энергия сарфланади). совутиш қурилмаларида иссиқликни паст температурали муҳитдан юқори температурали муҳитга ўтказиш совуқлик элткич деб номланувчи ишчи жисм ёрдамида амалга оширилади. …

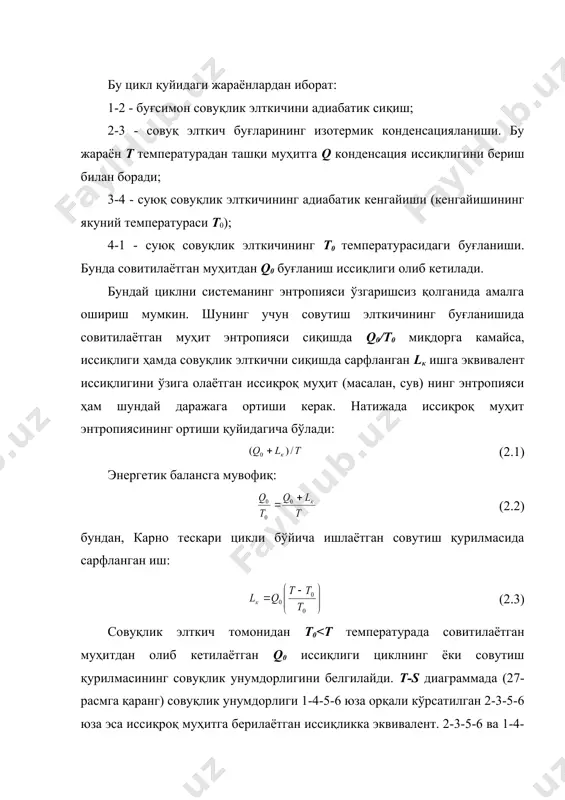

суюқ совуқлик элткичининг т0 температурасидаги буғланиши. бунда совитилаётган муҳитдан q0 буғланиш иссиқлиги олиб кетилади. бундай циклни системанинг энтропияси ўзгаришсиз қолганида амалга ошириш мумкин. шунинг учун совутиш элткичининг буғланишида совитилаётган муҳит энтропияси сиқишда q0/т0 миқдорга камайса, иссиқлиги ҳамда совуқлик элткични сиқишда сарфланган lк ишга эквивалент иссиқлигини ўзига олаётган иссиқроқ муҳит (масалан, сув) нинг энтропияси ҳам шундай даражага ортиши керак. натижада иссиқроқ муҳит энтропиясининг ортиши қуйидагича бўлади: (2.1) энергетик балансга мувофиқ: (2.2) бундан, карно тескари цикли бўйича ишлаётган совутиш қурилмасида сарфланган иш: (2.3) совуқлик элткич томонидан т0<т температурада совитилаётган муҳитдан олиб кетилаётган q0 иссиқлиги циклнинг ёки совутиш қурилмасининг совуқлик унумдорлигини белгилайди. т-s диаграммада (27- расмга қаранг) совуқлик унумдорлиги 1-4-5-6 юза орқали кўрсатилган 2-3-5-6 юза эса иссиқроқ муҳитга берилаётган иссиқликка эквивалент. 2-3-5-6 ва 1-4-5-6 юзаларнинг айирмаси сарф этилган иш lк ни беради (2-3-4-1 юза.) шундай қилиб, карно тескари цикли мисолида ҳар қандай совутиш машинасининг энергетик балансини кўрсатиш мумкин: (2.4) бунда, l – ҳақиқий …

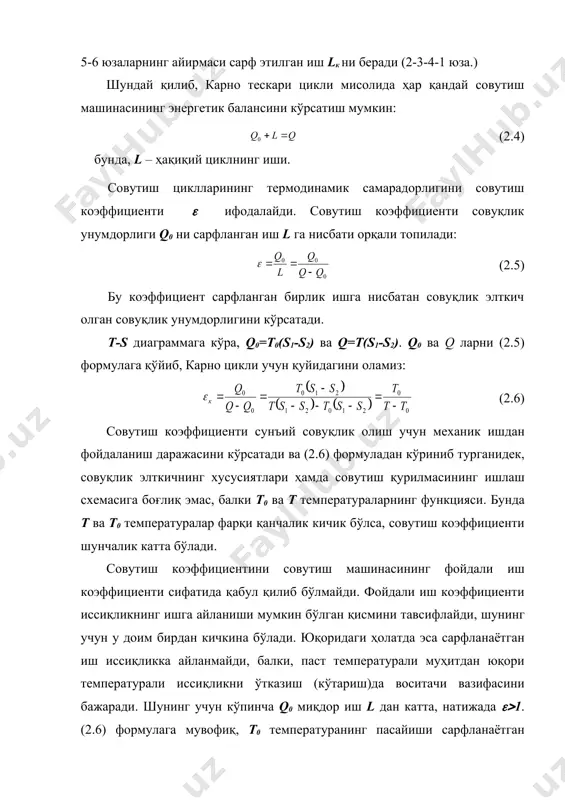

шунчалик катта бўлади. совутиш коэффициентини совутиш машинасининг фойдали иш коэффициенти сифатида қабул қилиб бўлмайди. фойдали иш коэффициенти иссиқликнинг ишга айланиши мумкин бўлган қисмини тавсифлайди, шунинг учун у доим бирдан кичкина бўлади. юқоридаги ҳолатда эса сарфланаётган иш иссиқликка айланмайди, балки, паст температурали муҳитдан юқори температурали иссиқликни ўтказиш (кўтариш)да воситачи вазифасини бажаради. шунинг учун кўпинча q0 миқдор иш l дан катта, натижада ((1. (2.6) формулага мувофиқ, т0 температуранинг пасайиши сарфланаётган ишнинг кескин ортишига олиб келади, натижада олинаётган совуқликнинг ҳам нархи ортади. ундан ташқари, бу температуранинг пасайиши термодинамик фойдали иш коэффициентининг камайишига олиб келади. бу коэффициент ( ҳақиқий цикл совутиш коэффициенти ( ни карно цикли совутиш коэффициенти (к га нисбати билан аниқланади: (2.7) ( нинг пасайиши ҳақиқий жараёнларда т0 температура камайганда совуқликнинг қайтмас йўқотилишларининг ортиши билан тушунтирилади. сунъий совутиш усуллари сунъий совутиш жараёнларида совуқлик элткич температураси қуйидаги усуллар билан пасайтирилади: 1) паст температурада қайнайдиган суюқликларни буғлатиш; 2) сиқилган ҳар хил газларни кенгайтириш. газларни …

ураси ҳисобланади. бу ҳолатда аммиакни ҳар хил муҳитларни – 300с гача совутишга ишлатиш мумкин. юқорироқ босимда аммиак буғлатилса, қайнаш температураи ҳам юқори бўлади. газларни дросселлаш. дросселлашда газ томонидан бажариладиган иш дросселловчи қурилма тешигининг қаршилигини енгиш учун сарфланади ва иссиқликка айланади, натижада кенгайиш жараёни энтальпиянинг ўзгаришисиз кечади (изоэнтальпик). идеал газ бўлганда энтальпиянинг ўзгармас бўлиши газ температураи ҳам ўзгаришсиз қолишига олиб келади. реал газларни дросселлашда эса энтальпиянинг ўзгаришсиз қолишига қарамай газ температураси ўзгаради. ҳақиқий газларда бундай ҳолатнинг бўлишига сабаб, уларнинг энтальпияси нафақат температура т нинг, балки босими р нинг ҳам функциясидир: (2.1.2.1) бунда, u – ҳақиқий газнинг ички энергияси; v – cолиштирма ҳажм; cv – ўзгармас ҳажмдаги солиштирма иссиқлик сиғими; cvt – газ молекулаларининг ички кинетик энергияси; uпот – газнинг ички потенциал энергияси; pv – газнинг ҳажмий энергияси. ташқи муҳитдан системага иссиқлик оқими бўлмаганда, дросселлаш мобайнида газнинг кенгайиши учун керак бўлган энергия фақат газнинг ички энергияси ҳисобига олиниши мумкин. (2.1.2.1) формулага дросселлашдан …
