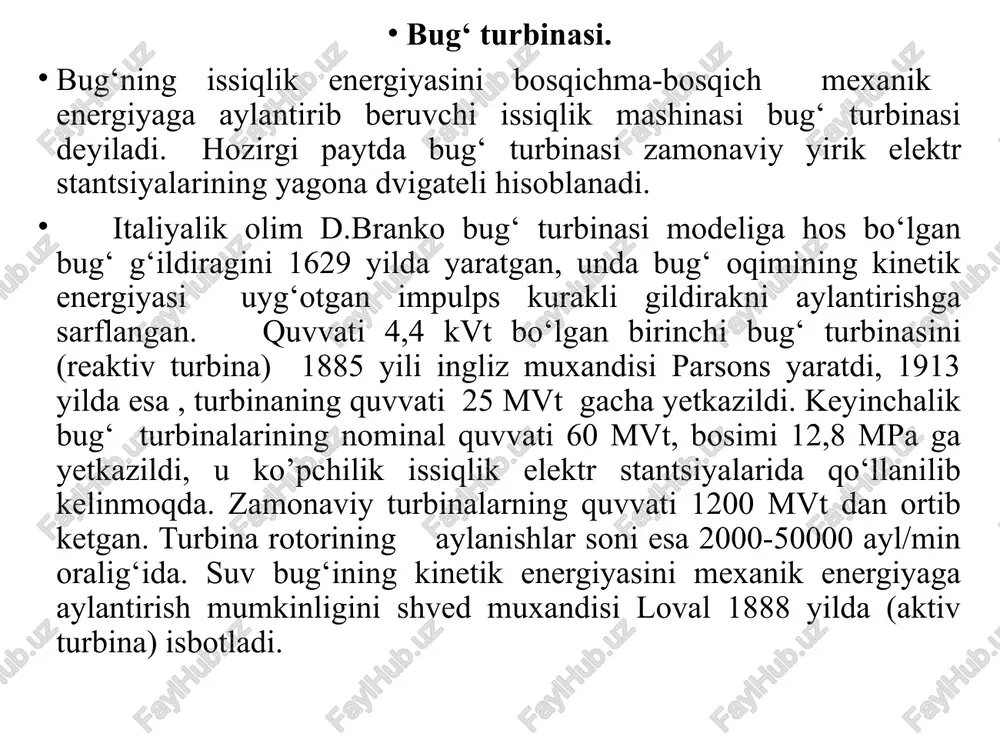

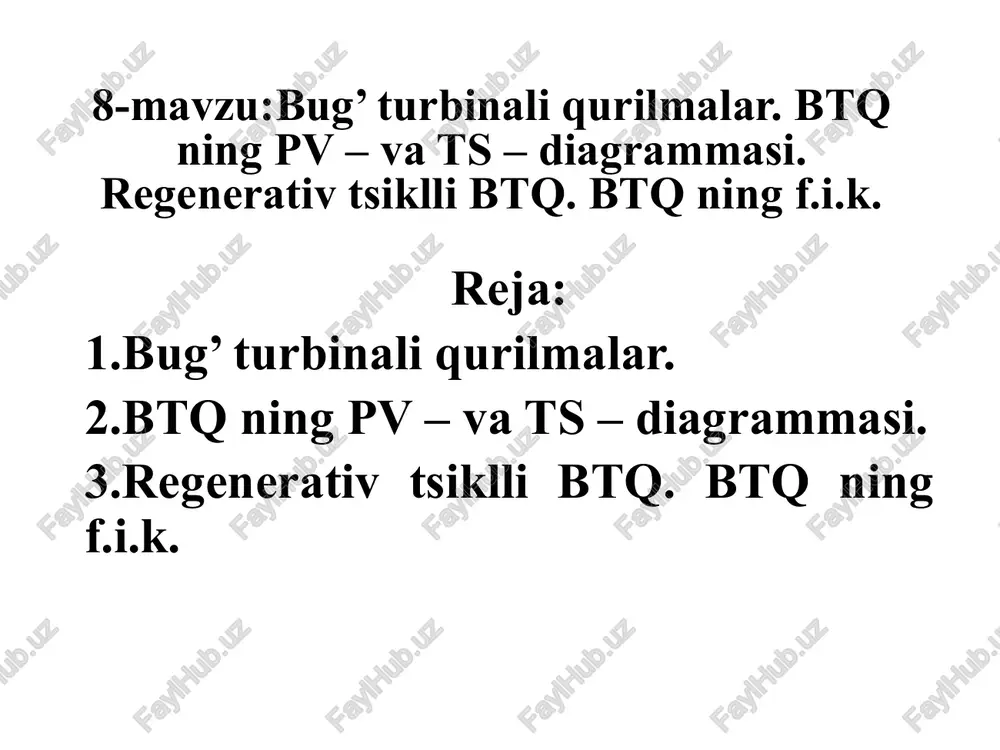

8-mavzu:bug’ turbinali qurilmalar. btq ning pv – va ts – diagrammasi. regenerativ tsiklli btq. btq ning f.i.k. 8-mavzu:bug’ turbinali qurilmalar. btq ning pv – va ts – diagrammasi. regenerativ tsiklli btq. btq ning f.i.k. reja: 1.bug’ turbinali qurilmalar. 2.btq ning pv – va ts – diagrammasi. 3.regenerativ tsiklli btq. btq ning f.i.k. bug‘ turbinasi. bug‘ning issiqlik energiyasini bosqichma-bosqich mexanik energiyaga aylantirib beruvchi issiqlik mashinasi bug‘ turbinasi deyiladi. hozirgi paytda bug‘ turbinasi zamonaviy yirik elektr stantsiyalarining yagona dvigateli hisoblanadi. italiyalik olim d.branko bug‘ turbinasi modeliga hos bo‘lgan bug‘ g‘ildiragini 1629 yilda yaratgan, unda bug‘ oqimining kinetik energiyasi uyg‘otgan impulps kurakli gildirakni aylantirishga sarflangan. quvvati 4,4 kvt bo‘lgan birinchi bug‘ turbinasini (reaktiv turbina) 1885 yili ingliz muxandisi parsons yaratdi, 1913 yilda esa , turbinaning quvvati 25 mvt gacha yetkazildi. keyinchalik bug‘ turbinalarining nominal quvvati 60 mvt, bosimi 12,8 mpa ga yetkazildi, u ko’pchilik issiqlik elektr stantsiyalarida qo‘llanilib kelinmoqda. zamonaviy turbinalarning quvvati 1200 …

2 / 17

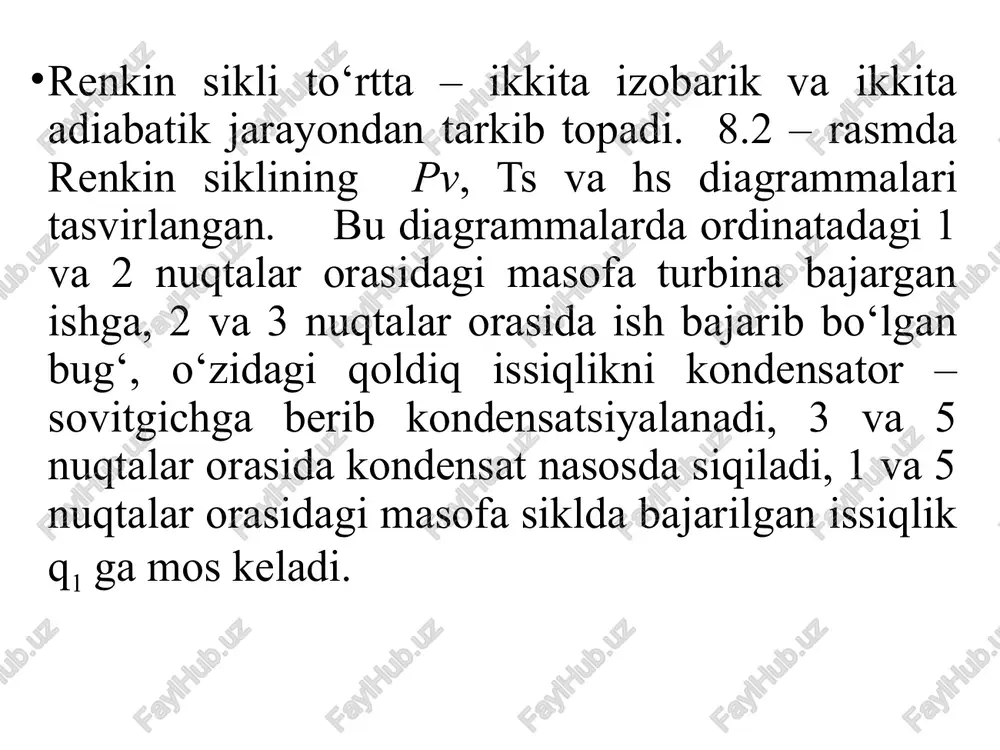

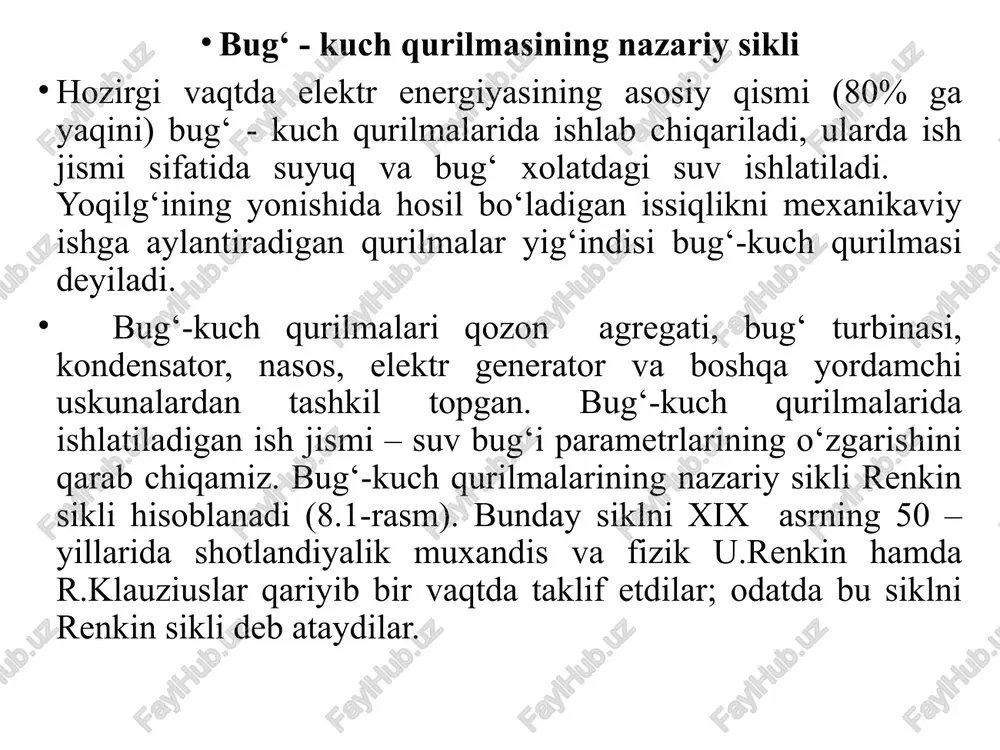

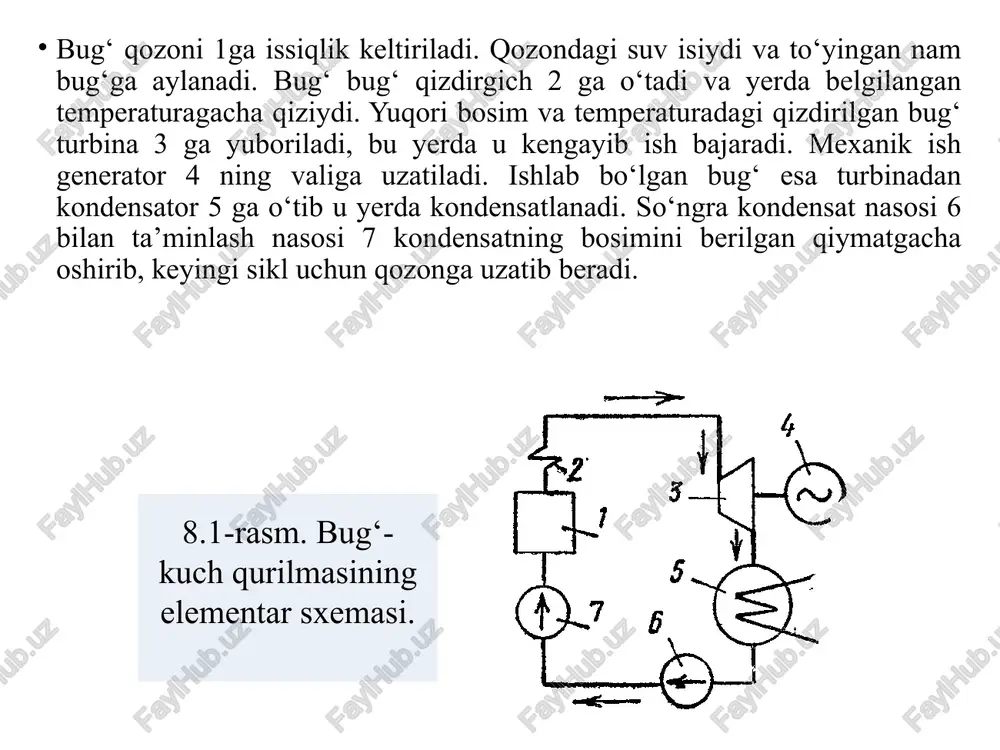

qurilmalarining nazariy sikli renkin sikli hisoblanadi (8.1-rasm). bunday siklni xix asrning 50 – yillarida shotlandiyalik muxandis va fizik u.renkin hamda r.klauziuslar qariyib bir vaqtda taklif etdilar; odatda bu siklni renkin sikli deb ataydilar. bug‘ qozoni 1ga issiqlik keltiriladi. qozondagi suv isiydi va to‘yingan nam bug‘ga aylanadi. bug‘ bug‘ qizdirgich 2 ga o‘tadi va yerda belgilangan temperaturagacha qiziydi. yuqori bosim va temperaturadagi qizdirilgan bug‘ turbina 3 ga yuboriladi, bu yerda u kengayib ish bajaradi. mexanik ish generator 4 ning valiga uzatiladi. ishlab bo‘lgan bug‘ esa turbinadan kondensator 5 ga o‘tib u yerda kondensatlanadi. so‘ngra kondensat nasosi 6 bilan ta’minlash nasosi 7 kondensatning bosimini berilgan qiymatgacha oshirib, keyingi sikl uchun qozonga uzatib beradi. 8.1-rasm. bug‘-kuch qurilmasining elementar sxemasi. renkin sikli to‘rtta – ikkita izobarik va ikkita adiabatik jarayondan tarkib topadi. 8.2 – rasmda renkin siklining pv, ts va hs diagrammalari tasvirlangan. bu diagrammalarda ordinatadagi 1 va 2 nuqtalar orasidagi masofa turbina bajargan …

3 / 17

v bug‘ining qozondan chiqishdagi entalpiyasi (p1 bosim va t1 temperaturada); h5 – suvning qozonga kirishdagi, ya’ni nasosdan chiqishdagi entalpiyasi (p1 bosim va t5 temperaturada); h2 – nam bug‘ning turbinadan chiqishdagi, ya’ni kondensatorga kirishidagi entalpiyasi (bu entalpiya p2 bosim bilan qat’iy aniqlanadigan to‘yinish temperaturasi t2 da suvning to‘yinish chizig‘idagi entalpiyasiga teng). 1 kg bug‘ning sikl davomida bajargan foydali ishi lfoy bug‘ning turbinaga kirishdagi h1 va undan chiqishdagi h2 entalpiyalarning farqiga teng: lfoy = h1-h2 (8.3) umumiy ta’rifga ko‘ra, har qanday siklning termik f.i.k. t foydalanilgan issiqlik q1-q2 ning keltirilgan issiqlik q1 ga nisbatiga teng: renkin siklining f.i.k. ushbu ifodadan aniqlanadi: bu tenglamani quyidagi ko‘rinishda ham yozish mumkin: nasos bajargan ish (h5-h3) turbinada bajarilgan ishga (h1-h2) nisbatan juda kichik bo‘lishi tufayli, uni nazarga olinmasa, ya’ni h3h5 bo‘ladi desak, u holda (8.6) tenglamani quyidagi ko‘rinishda yozish mumkin. bu munosabatdan past bosimli bug‘ – kuch qurilmalar siklini taxminan hisoblashda foydalanish mumkin. yuqori bosimli qurilmalarda …

4 / 17

i.k. 1%ga ortsa, har soatda 250 kg shartli yoqilg‘i tejaladi. regenerativ siklli bug‘ – kuch qurilmasi issiqlik texnikasida regeneratsiya so‘zi chiqib ketayotgan issiqlikning bir qismini issiqlik qurilmasida yana ishlatish uchun qaytarish ma’nosini bildiradi. kondensatordan qozonga o‘tadigan kondensatni isitish, ta’minlash suvini regenerativ isitish deyiladi. 8.3–rasmda ta’minlash suvi regenerativ isitiladigan bug‘-kuch qurilmasining sxemasi va uning hs diagrammasi keltirilgan. 8.3-rasm.regeneratsiya siklli bug‘-kuch qurilmasi va uning hs-diagrammasi: i – qozon qurilmasi; ii- bug‘ turbinasi; iii- kondensator; iv-kondensat nasosi; v va vi- regeneratsiya qurilmalari ta’minlash suvini (kondensatni) isitish uchun uning yo‘liga regenerativ isitgich v va vi lar o‘rnatilgan. issiqlik tashuvchi sifatida turbinaning oraliq bosqichlaridan bug‘ning bir qismi olinadi, ya’ni to‘liq ishlamagan bug‘ olinadi va isitgichga yuboriladi. issiq bug‘ bilan isitilgan kondensat ta’minlash nasosi iv bilan qozonga uzatiladi. bug‘ning boshlang‘ich parametrlari p1, t1 ga qarab, kondensatning temperaturasi 145-245 0 s ga yetkaziladi. ta’minlash suvini regenerativ isitish natijasida siklning termik f.i.k. 10-14 % ga ortadi. bug‘ning boshlang‘ich …

5 / 17

qdori; ht.s. – ta’minlash suvi entalpiyasi. (8.9) e’tiboringiz uchun rahmat! image1.png image2.png image3.png image4.png image5.emf image6.emf image7.emf image8.emf image9.emf image10.png image11.wmf oleobject2.bin 1 1 2 1 q l q q q foy t     ( 8 .4)   5 1 3 2 5 1 ) ( h h h h h h t       ( 8 .5)   5 1 3 5 5 1 ) ( h h h h h h t       ( 8 .6) 3 1 2 1 h h h h t     ( 8.7 ) 2 1 0 1 h h d   ( 8 .8) ( ) ) ( . . 1 2 1 1 s t n m t h h g h g h g h h q a - - ¢ ¢ …
