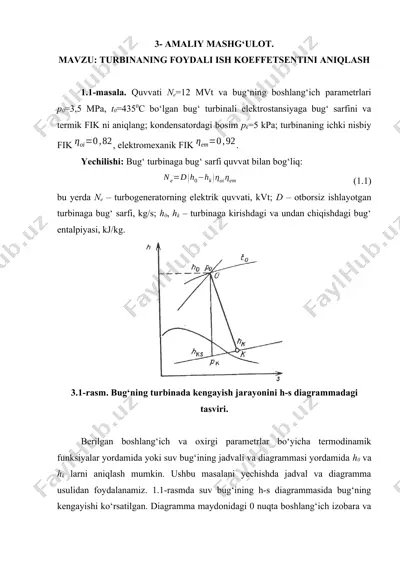

3- amaliy mashg‘ulot. mavzu: turbinaning foydali ish koeffetsentini aniqlash 1.1-masala. quvvati ne=12 mvt va bug‘ning boshlang‘ich parametrlari p0=3,5 mpa, t0=4350c bо‘lgan bug‘ turbinali elektrostansiyaga bug‘ sarfini va termik fik ni aniqlang; kondensatordagi bosim pk=5 kpa; turbinaning ichki nisbiy fik , elektromexanik fik . yechilishi: bug‘ turbinaga bug‘ sarfi quvvat bilan bog‘liq: (1.1) bu yerda ne – turbogeneratorning elektrik quvvati, kvt; d – otborsiz ishlayotgan turbinaga bug‘ sarfi, kg/s; h0, hk – turbinaga kirishdagi va undan chiqishdagi bug‘ entalpiyasi, kj/kg. 3.1-rasm. bug‘ning turbinada kengayish jarayonini h-s diagrammadagi tasviri. berilgan boshlang‘ich va oxirgi parametrlar bо‘yicha termodinamik funksiyalar yordamida yoki suv bug‘ining jadvali va diagrammasi yordamida h0 va hk larni aniqlash mumkin. ushbu masalani yechishda jadval va diagramma usulidan foydalanamiz. 1.1-rasmda suv bug‘ining h-s diagrammasida bug‘ning kengayishi kо‘rsatilgan. diagramma maydonidagi 0 nuqta boshlang‘ich izobara va boshlang‘ich izoterma kesishishidan aniqlanadi. 0 nuqtada boshlang‘ich entalpiya va h0=3303 kj/kg va boshlang’ich entropiya s0=6,9589 kj/kg aniqlanadi. 0 …

2 / 8

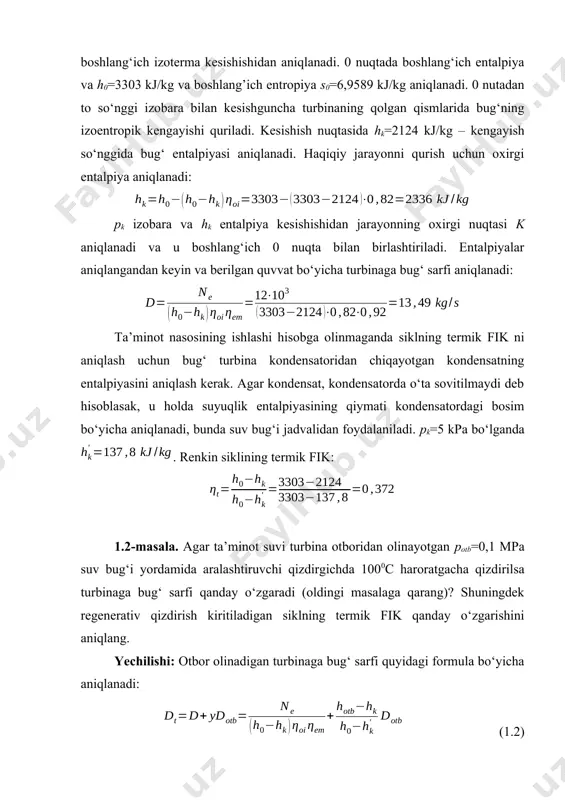

bug‘i jadvalidan foydalaniladi. pk=5 kpa bо‘lganda . renkin siklining termik fik: 1.2-masala. agar ta’minot suvi turbina otboridan olinayotgan potb=0,1 mpa suv bug‘i yordamida aralashtiruvchi qizdirgichda 1000c haroratgacha qizdirilsa turbinaga bug‘ sarfi qanday о‘zgaradi (oldingi masalaga qarang)? shuningdek regenerativ qizdirish kiritiladigan siklning termik fik qanday о‘zgarishini aniqlang. yechilishi: otbor olinadigan turbinaga bug‘ sarfi quyidagi formula bо‘yicha aniqlanadi: (1.2) bu yerda - turbinada bug‘ni quvvat ishlamaganlik koeffitsiyenti; dotb – kondensatni regenerativ qizdirishga turbinadan olinayotgan bug‘ sarfi. dotb otbor odatda turbinaga bug‘ sarfini ulushlarida ifodalanadi dotb=dt, bu yerda - aralashtiruvchi qizdirgich uchun otbor ulushi. ushbu ulush qizdirgichning issiqlik balansi bо‘yicha aniqlanadi va issiqlik balansi quyidagicha tuziladi: dotb uchun ifodani (1.2) ga qо‘yib quyidagini topamiz: shunday qilib, otbor olinadigan turbinaga bug‘ sarfi oldin ma’lum bо‘lgan turbinaga bug‘ sarfidan, va y larning qiymatlaridan aniqlanar ekan. y ni aniqlash uchun otbor olingan bug‘ning entalpiyasi va bug‘ning oxirgi entalpiyasi aniqlanadi, buning uchun 1.1-masaladagi kabi bug‘ning kengayish jarayonini …

3 / 8

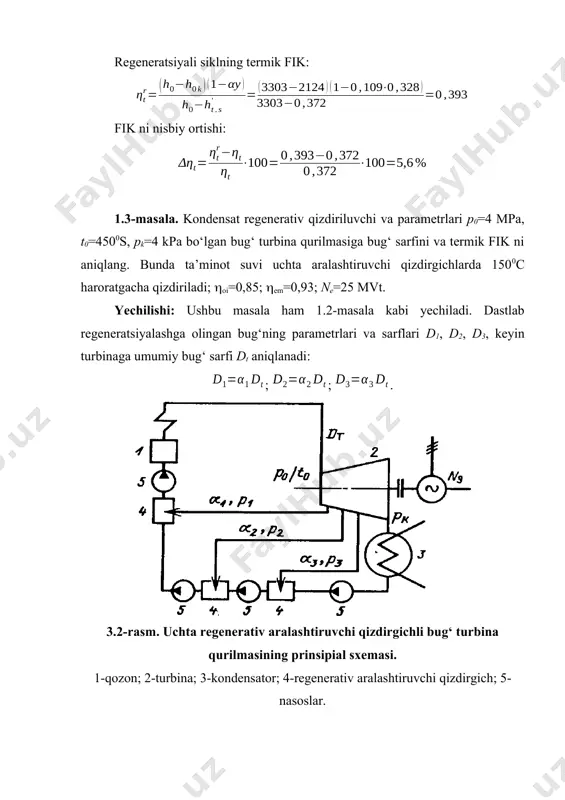

bug‘ sarfi dt aniqlanadi: ; ; . 3.2-rasm. uchta regenerativ aralashtiruvchi qizdirgichli bug‘ turbina qurilmasining prinsipial sxemasi. 1-qozon; 2-turbina; 3-kondensator; 4-regenerativ aralashtiruvchi qizdirgich; 5-nasoslar. otbor parametrlari p1, p2, p3 va h1, h2, h3 lar bug‘ning kengayish jarayonini h-s diagrammada qurish bilan aniqlanadi. otborlardagi bosim aralashtiruvchi qizdirgichdagi tо‘yinish harorati bо‘yicha aniqlanadi. regenerativ qizdirish oralig‘i pk=4 kpa bо‘lganda tt.s=1500c va tk=28,60c. qizdirish oralig‘i . qizdirishning har bir pog‘onasi uchun . uchinchi regenerativ otborning tо‘yinish harorati: jadval bо‘yicha aniqlangan harorat t3t=69,10c da uchinchi otbordagi bosim p3=30 kpa. endi t2t va p2, t1t va p1 lar aniqlanadi: p2=0,142 mpa; ma’lumki, tt.s=1500c, oxirgi pog‘onada qizishni 40,4 qabul qilamiz. u holda va p1=0,475 mpa bо‘ladi. oi ni hisobga olgan holda h-s diagrammada bug‘ning kengayish jarayoni bо‘yicha quyidagilarni topamiz: h0=3232 kj/kg; hk=2281 kj/kg; h3=2508 kj/kg; h2=2718 kj/kg; h1=2908 kj/kg. endi 1, y1, 2, y2, 3, y3 lar aniqlanadi: bu yerda bu yerda bu yerda regenerativ otborlarni hisobga …

4 / 8

tishini aniqlang. bug‘ning boshlang‘ich parametrlari t0=5000c, p0=9 mpa, oxirgi bosimi pk=5 kpa, oi=0,86; em=0,97; tt.s=2000c; barcha qizdirgichlar aralashtiruvchi turidagi; regenerativ qizdirish pog‘onalar bо‘yicha bir xil. javob: dt=197 t/s, . 1.7-masala. oldingi masalani aralashtiruvchi qizdirigichlar yuzaviy qizdigichlar bilan aralashtirilganda yeching. tо‘yinish haroratigacha qizdirilmaslik 50c. qizdiruvchi bug‘ kondensatini tо‘kib olish – kondensatorgacha alohida qilingan. javob: dt=195 t/s, . foydalanilgan adabiyotlar 1. короли м.а., сотникова и.в. “инновационные педагогические технологии в техническом образование”. учебное пособие. тошкент: тдту,2018 2. zhongyang luo michalis agraniotis, low – rank coals for power generation,fuel and chemical products (ccps) 2017. 3. tom robi anne oberlink rod jones, coal combustion products (ccps) 2015. 4. rafael kandiyoti alan herod keith bartle trevor morgan. solidherod fuels and heavu hydrocarbon liquids thermal characterization and analusis, 2016. 5. alimbayev asoslari. a.u, shaislamov a.sh, tashbayev n.t. yoqilgi va yonish asoslari. o‘kuv qo‘llanmasi – t.toshdtu. 2002 6. alimov x.a, mingazov r.f, axmedov k.x. issiqlik elektr stantsiyalarining qozon …

5 / 8

eobject25.bin image28.wmf oleobject26.bin image29.wmf oleobject1.bin oleobject27.bin image30.wmf oleobject28.bin image31.wmf oleobject29.bin image32.wmf oleobject30.bin image33.wmf oleobject31.bin image34.wmf image2.wmf oleobject32.bin image35.wmf oleobject33.bin image36.wmf oleobject34.bin image37.wmf oleobject35.bin image38.wmf oleobject36.bin image39.wmf oleobject2.bin oleobject37.bin image40.wmf oleobject38.bin image41.wmf oleobject39.bin image42.wmf oleobject40.bin image43.wmf oleobject41.bin image44.wmf image3.wmf oleobject42.bin image45.wmf oleobject43.bin image46.wmf oleobject44.bin image47.wmf oleobject45.bin image48.wmf oleobject46.bin ( ) ( ) kg kj h h h h oi k k / 2336 82 , 0 2124 3303 3303 0 0 = × - - = - - = h ( ) ( ) s kg h h n d em oi k e / 49 , 13 92 , 0 82 , 0 2124 3303 10 12 3 0 = × × - × = - = h h kg kj h k / 8 , 137 ' = 372 , 0 8 , 137 3303 2124 3303 ' 0 0 = - - = - - = k k …
