1407813531_58533.doc 1 1 2 1 q l q q q фой t = - = h ( ) 5 1 3 2 5 1 ) ( h h h h h h t - - - - = h ( ) 5 1 3 5 5 1 ) ( h h h h h h t - - - - = h 3 1 2 1 h h h h t - - = h 2 1 0 1 h h d - = ) /( 3600 2 1 0 soat kvt кг h h d × - = ( ) ) ( . . 1 2 1 1 с т n m t h h g h g h g h h q a - - ¢ ¢ - ¢ - = = h ( ) g h g h g h h l d n m 2 1 …

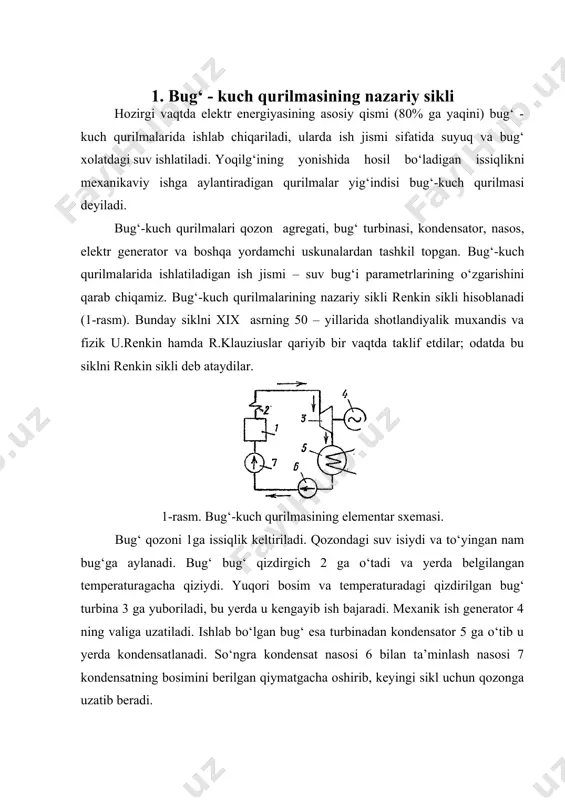

inadan kondensator 5 ga o‘tib u yerda kondensatlanadi. so‘ngra kondensat nasosi 6 bilan ta’minlash nasosi 7 kondensatning bosimini berilgan qiymatgacha oshirib, keyingi sikl uchun qozonga uzatib beradi. renkin sikli to‘rtta – ikkita izobarik va ikkita adiabatik jarayondan tarkib topadi. 2 – rasmda renkin siklining pv, ts va hs diagrammalari tasvirlangan. bu diagrammalarda ordinatadagi 1 va 2 nuqtalar orasidagi masofa turbina bajargan ishga, 2 va 3 nuqtalar orasida ish bajarib bo‘lgan bug‘, o‘zidagi qoldiq issiqlikni kondensator – sovitgichga berib kondensatsiyalanadi, 3 va 5 nuqtalar orasida kondensat nasosda siqiladi, 1 va 5 nuqtalar orasidagi masofa siklda bajarilgan issiqlik q1 ga mos keladi. 2 – rasmda renkin siklining pv, ts va hs diagrammasi siklda ish jismiga, beriladigan issiqlik miqdori (q1) ts diagrammada a–3-5-4-6-1-v-s yuza bilan tasvirlanadi. sikldan olinadigan issiqlik (q2) a – 3-2-v-a yuzaga, sikl ishi esa pv diagrammada 3-5-4-6-1-2-3 yuzaga ekvivalent. renkin siklida issiqlik berish va olish jarayonlari izobaralar bo‘yicha amalga oshirilishi, …

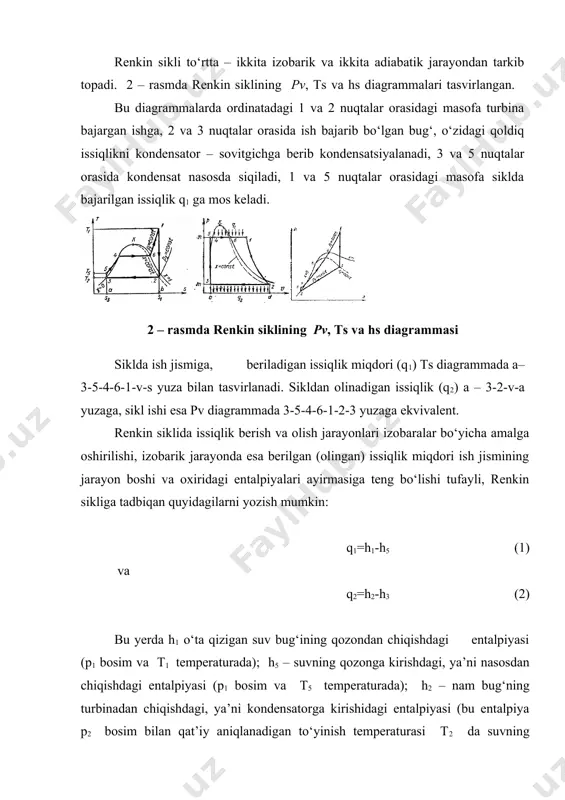

iqlik q1 ga nisbatiga teng: (4) renkin siklining f.i.k. ushbu ifodadan aniqlanadi: (5) bu tenglamani quyidagi ko‘rinishda ham yozish mumkin: (6) nasos bajargan ish (h5-h3) turbinada bajarilgan ishga (h1-h2) nisbatan juda kichik bo‘lishi tufayli, uni nazarga olinmasa, ya’ni h3(h5 bo‘ladi desak, u holda (6) tenglamani quyidagi ko‘rinishda yozish mumkin. (7) bu munosabatdan past bosimli bug‘ – kuch qurilmalar siklini taxminan hisoblashda foydalanish mumkin. yuqori bosimli qurilmalarda nasos ishi kattaligini nazarga olmasdan bo‘lmaydi. foydali ish birligi olish uchun turbina orqali muayyan miqdorda bug‘ o‘tkazish kerak; bug‘ning shu miqdori bug‘ning solishtirma sarfi deyiladi va d0 xarfi bilan belgilanadi (kg/j): (8) barcha bug‘-kuch qurilmalari, asosan elektr energiyasi ishlab chiqarishga mo‘ljallangan bo‘ladi, shuning uchun bug‘ning solishtirma sarfi d0 elektr energiyasi birligiga to‘g‘ri keladigan birliklarda o‘lchanadi. agar entalpiyalar farqi h1-h2 kj/kg larda ifodalansa, u holda d0 kg/(kvt(soat) bilan ifodalanadi. 1 kvt(soat = 3600 kj ekanligini hisobga olib, (8) formulani quyidagi ko‘rinishda yozish mumkin: muayyan quvvatda …

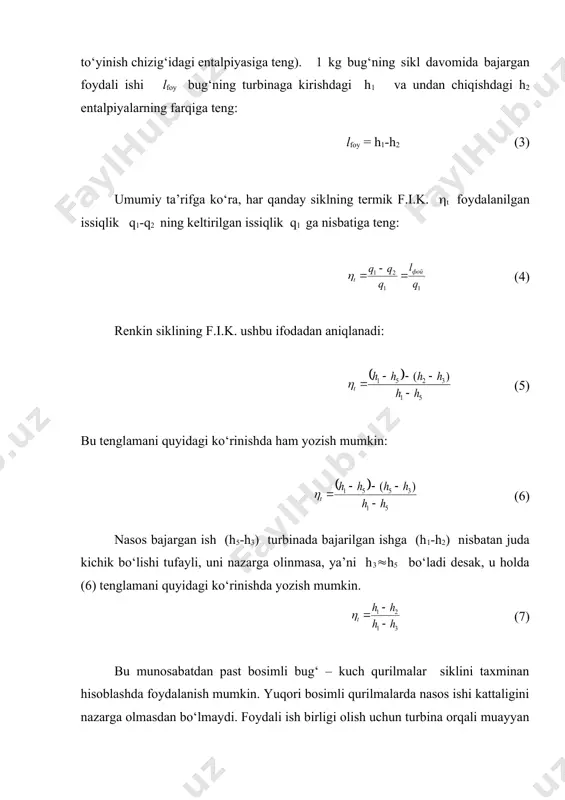

‘ning namligi ortadi. (t ning p1, t1, p2 larga bog‘liqligi 1 – jadval p1, mpa (t, % t1, 0s (t, % p2, mpa (t, % 1,5 34 300 37,4 0,004 38,9 2,5 36,9 350 38 0,01 36,3 5 38,9 400 38,9 0,08 29,6 7,5 40,5 450 39,5 0,12 27,8 10 41,5 500 40,2 0,2 25,5 12,5 42 550 40,8 0,3 22,3 t1=400 0c; p2=0,004mpa p1=5mpa; p2=0,004mpa p1=5mpa; t1=400 0s 3- rasm. bug‘ni oraliq bosqichda qizdiriladigan bug‘-kuch qurilmasining sxemasi namligi yuqori bo‘lgan bug‘ turbina parraklarini tez ishdan chiqaradi. namlikning yo‘l qo‘yilishi mumkin bo‘lgan me’yordan (10% gacha) ortib ketmasligi uchun bug‘ oraliq bosqichda qizdiriladi. bug‘ turbinada qisman kengaygandan keyin bug‘ qizdirgichga beriladi, bu yerda u qaytadan o‘ta qizigan bug‘ holatiga o‘tdi. shundan keyin u bug‘ turbinaning oxirgi bosqichlariga yuboriladi. bug‘ni oraliq bosqichda qizdirish termik f.i.k. ni qisman ko‘payishiga va turbina parraklari ishlash muddatining uzayishiga olib keladi.3- rasmda bug‘ni oraliq bosqichda qizdirishning oddiy …

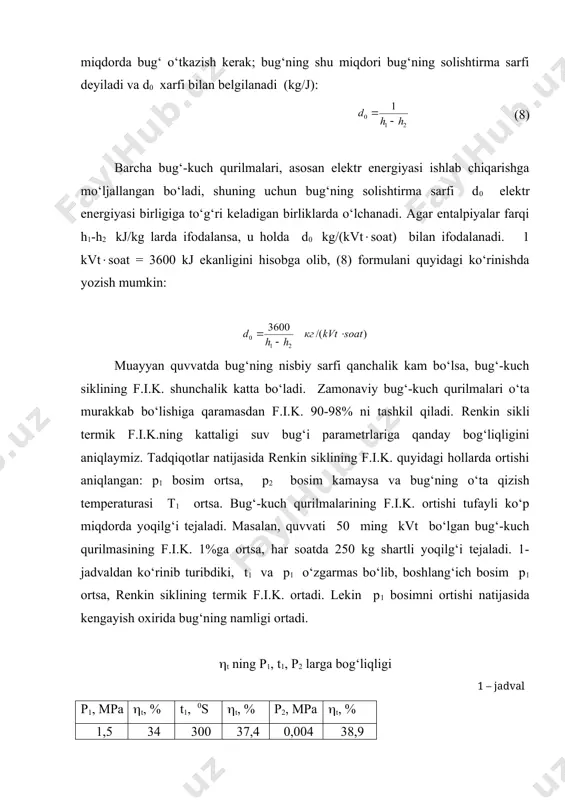

ning bir qismini issiqlik qurilmasida yana ishlatish uchun qaytarish ma’nosini bildiradi. kondensatordan qozonga o‘tadigan kondensatni isitish, ta’minlash suvini regenerativ isitish deyiladi. 4–rasmda ta’minlash suvi regenerativ isitiladigan bug‘-kuch qurilmasining sxemasi va uning hs diagrammasi keltirilgan. 4-rasm.regeneratsiya siklli bug‘-kuch qurilmasi va uning hs-diagrammasi: i – qozon qurilmasi; ii- bug‘ turbinasi; iii- kondensator; iv-kondensat nasosi; v va vi- regeneratsiya qurilmalari ta’minlash suvini (kondensatni) isitish uchun uning yo‘liga regenerativ isitgich v va vi lar o‘rnatilgan. issiqlik tashuvchi sifatida turbinaning oraliq bosqichlaridan bug‘ning bir qismi olinadi, ya’ni to‘liq ishlamagan bug‘ olinadi va isitgichga yuboriladi. issiq bug‘ bilan isitilgan kondensat ta’minlash nasosi iv bilan qozonga uzatiladi. bug‘ning boshlang‘ich parametrlari p1, t1 ga qarab, kondensatning temperaturasi 145-245 0 s ga yetkaziladi. ta’minlash suvini regenerativ isitish natijasida siklning termik f.i.k. 10-14 % ga ortadi. bug‘ning boshlang‘ich parametrlari qanchalik ortsa, shunchalik ko‘p yoqilg‘i tejaladi. necha joydan va qaerdan bug‘ olinishi hamda shunga muvofiq holda isitgichlarning soni hisoblash yo‘li bilan …
