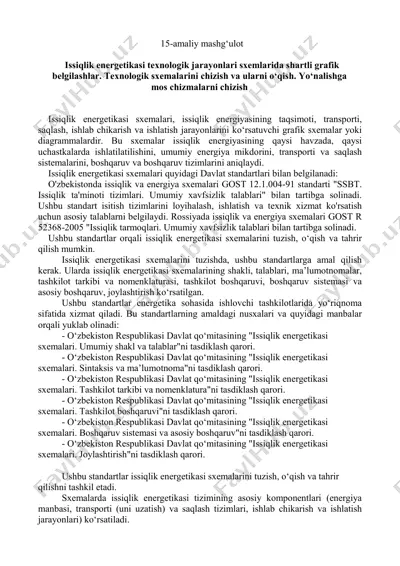

15-amaliy mashg‘ulot issiqlik energetikasi texnologik jarayonlari sxemlarida shartli grafik belgilashlar. texnologik sxemalarini chizish va ularni o‘qish. yo‘nalishga mos chizmalarni chizish issiqlik energetikasi sxemalari, issiqlik energiyasining taqsimoti, transporti, saqlash, ishlab chikarish va ishlatish jarayonlarini ko‘rsatuvchi grafik sxemalar yoki diagrammalardir. bu sxemalar issiqlik energiyasining qaysi havzada, qaysi uchastkalarda ishlatilatilishini, umumiy energiya mikdorini, transporti va saqlash sistemalarini, boshqaruv va boshqaruv tizimlarini aniqlaydi. issiqlik energetikasi sxemalari quyidagi davlat standartlari bilan belgilanadi: o'zbekistonda issiqlik va energiya sxemalari gost 12.1.004-91 standarti "ssbt. issiqlik ta'minoti tizimlari. umumiy xavfsizlik talablari" bilan tartibga solinadi. ushbu standart isitish tizimlarini loyihalash, ishlatish va texnik xizmat ko'rsatish uchun asosiy talablarni belgilaydi. rossiyada issiqlik va energiya sxemalari gost r 52368-2005 "issiqlik tarmoqlari. umumiy xavfsizlik talablari bilan tartibga solinadi. ushbu standartlar orqali issiqlik energetikasi sxemalarini tuzish, o‘qish va tahrir qilish mumkin. issiqlik energetikasi sxemalarini tuzishda, ushbu standartlarga amal qilish kerak. ularda issiqlik energetikasi sxemalarining shakli, talablari, ma’lumotnomalar, tashkilot tarkibi va nomenklaturasi, tashkilot boshqaruvi, boshqaruv …

2 / 10

bi va nomenklatura"ni tasdiklash qarori. - o‘zbekiston respublikasi davlat qo‘mitasining "issiqlik energetikasi sxemalari. tashkilot boshqaruvi"ni tasdiklash qarori. - o‘zbekiston respublikasi davlat qo‘mitasining "issiqlik energetikasi sxemalari. boshqaruv sistemasi va asosiy boshqaruv"ni tasdiklash qarori. - o‘zbekiston respublikasi davlat qo‘mitasining "issiqlik energetikasi sxemalari. joylashtirish"ni tasdiklash qarori. ushbu standartlar issiqlik energetikasi sxemalarini tuzish, o‘qish va tahrir qilishni tashkil etadi. sxemalarda issiqlik energetikasi tizimining asosiy komponentlari (energiya manbasi, transporti (uni uzatish) va saqlash tizimlari, ishlab chikarish va ishlatish jarayonlari) ko‘rsatiladi. - tashkilotlarning yoki joylashuvlarning issiqlik energiyasidan foydalanish tartibi sxemada belgilanadi. - sxemalarda issiqlik energiyasining taqsimoti, umumiy energiya mikdori, energiyani ishlab chikarish va ishlatish jarayonlari ko‘rsatiladi. - transport va saqlash tizimlari sxemada belgilanadi va ularning issiqlik energiyasini qanday shaklda uzatilishi ko‘rsatiladi. - boshqaruv va boshqaruv tizimlari sxemada aniqlanadi va ularning issiqlik energetikasi sxemasida qanday uzatilishi ko‘rsatiladi. texnologik sxemalar, issiqlik energetikasida energiyani ishlab chikarish, uni ishlatish va uni transport qilish jarayonlarini belgilovchi komponentlarni o‘z ichiga oladigan tuzilmalardir. …

3 / 10

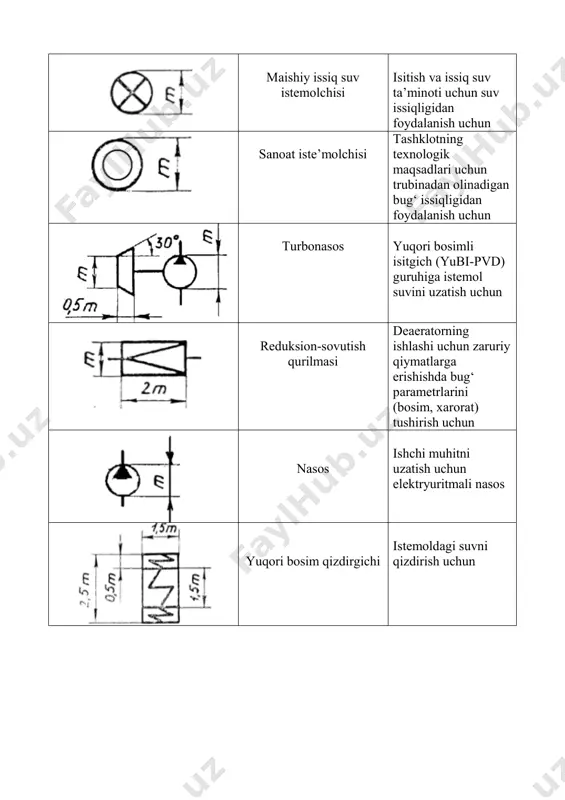

$manbai qismida energiyani ishlab chikarish uchun mashrutlar, umuman, elektrostansiyalar, foto-elektrik stansiyalar, shamol elektrostansiyalar, gidroelektrostansiyalar, issiqlik energiyasi stansiyalari kabi elementlar mavjud bo‘ladi. ishlab chikarish va ishlatish jarayonlari qismida energiyani ishlatish uchun mashrutlar, umuman, elektr o‘tkazgichlar, turbinalar, generatorlar, atmosfera turbinalari kabi elementlar mavjud bo‘ladi. transport va saqlash tizimlari qismida energiyani ko‘chirish uchun mashrutlar, umuman, energiya liniyalari, transformatorlar, akkumulatorlar, energiya saqlovchilari kabi elementlar mavjud bo‘ladi. boshqaruv va boshqaruv tizimlari qismida energiyani boshqarish uchun mashrutlar, umuman, avtomatika tizimlari, kontrollerlar, boshqaruv panellari, interfeyslar kabi elementlar mavjud bo‘ladi. texnologik sxemalar issiqlik energetikasining xususiyatlarini aniqlaydi va uni boshqarishda qo‘llaniladigan yangiliklarni aniqlaydi. ies prinsipial issiqlik sxemalari elementlarining grafik belgilanishi \sxema elementining grafik tasviri sxema elementining nomi sxema elementining vazifasi bug‘ qozoni qizdirgichli bug‘ qozoni suvni bug‘lantirish uchun, bug‘ hosil bo‘lishi va uni qizitish uchun turbina silindri bug‘ issiqlik energiyasini mexanik ishga aylantirib trubina rotorini aylantirish uchun sirtli kondensator ishlagan bug‘ning trubinada kondensatsiyalanishi uchun deaerator qaynash darajasiga olib borish …$

4 / 10

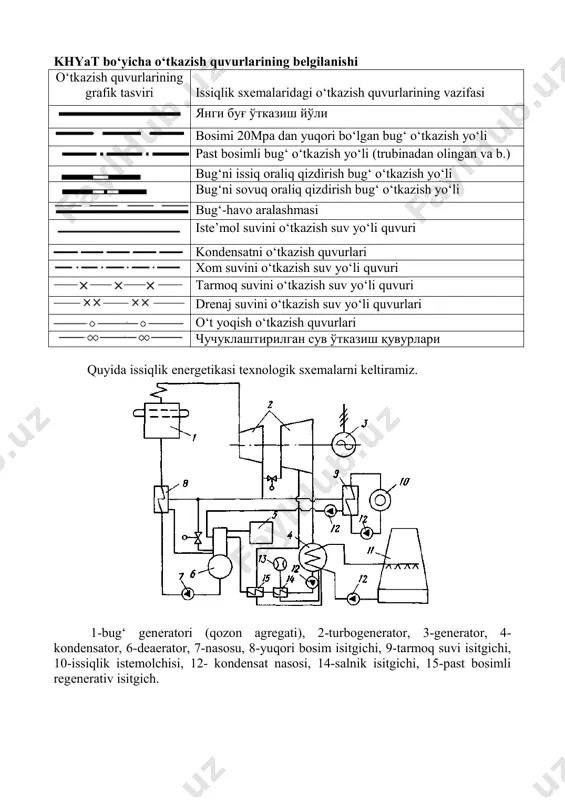

un zaruriy qiymatlarga erishishda bug‘ parametrlarini (bosim, xarorat) tushirish uchun nasos ishchi muhitni uzatish uchun elektryuritmali nasos yuqori bosim qizdirgichi istemoldagi suvni qizdirish uchun khyat bo‘yicha o‘tkazish quvurlarining belgilanishi o‘tkazish quvurlarining grafik tasviri issiqlik sxemalaridagi o‘tkazish quvurlarining vazifasi янги буғ ўтказиш йўли bosimi 20mpa dan yuqori bo‘lgan bug‘ o‘tkazish yo‘li past bosimli bug‘ o‘tkazish yo‘li (trubinadan olingan va b.) bug‘ni issiq oraliq qizdirish bug‘ o‘tkazish yo‘li bug‘ni sovuq oraliq qizdirish bug‘ o‘tkazish yo‘li bug‘-havo aralashmasi iste’mol suvini o‘tkazish suv yo‘li quvuri kondensatni o‘tkazish quvurlari xom suvini o‘tkazish suv yo‘li quvuri tarmoq suvini o‘tkazish suv yo‘li quvuri drenaj suvini o‘tkazish suv yo‘li quvurlari o‘t yoqish o‘tkazish quvurlari чучуклаштирилган сув ўтказиш қувурлари quyida issiqlik energetikasi texnologik sxemalarni keltiramiz. 1-bug‘ generatori (qozon agregati), 2-turbogenerator, 3-generator, 4- kondensator, 6-deaerator, 7-nasosu, 8-yuqori bosim isitgichi, 9-tarmoq suvi isitgichi, 10-issiqlik istemolchisi, 12- kondensat nasosi, 14-salnik isitgichi, 15-past bosimli regenerativ isitgich. 1- bug‘ qozoni, 2-bug‘ quvuri, 3-bug‘ trubinasi, …

5 / 10
