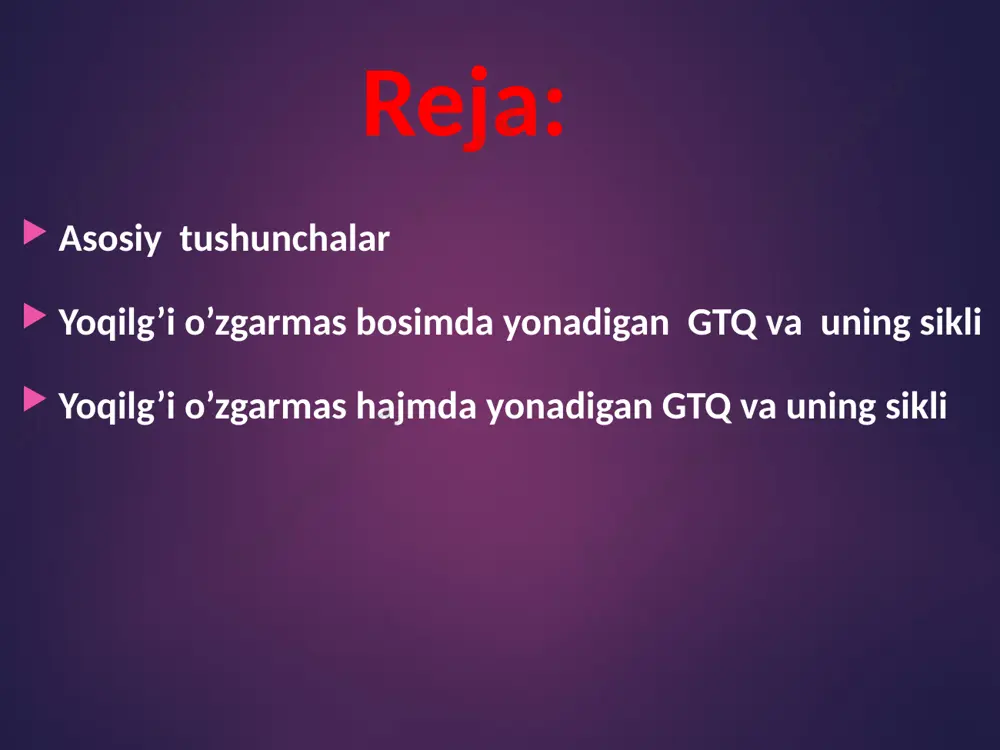

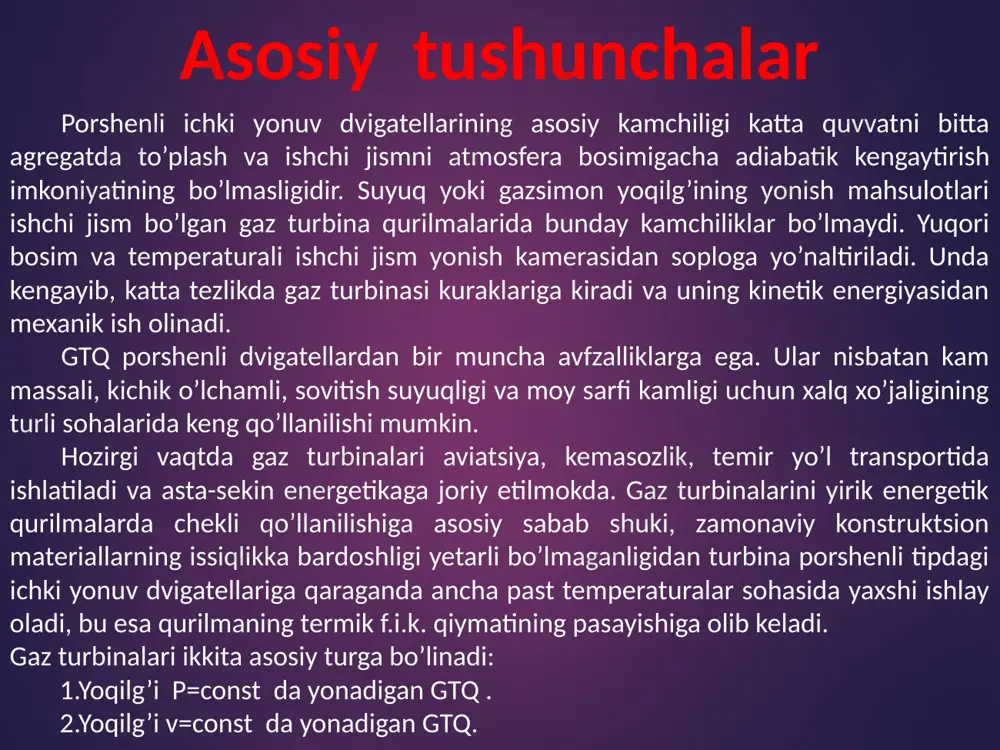

gaz turbinali qurilma gaz turbinali qurilma reja: asosiy tushunchalar yoqilg’i o’zgarmas bosimda yonadigan gtq va uning sikli yoqilg’i o’zgarmas hajmda yonadigan gtq va uning sikli asosiy tushunchalar porshenli ichki yonuv dvigatellarining asosiy kamchiligi katta quvvatni bitta agregatda to’plash va ishchi jismni atmosfera bosimigacha adiabatik kengaytirish imkoniyatining bo’lmasligidir. suyuq yoki gazsimon yoqilg’ining yonish mahsulotlari ishchi jism bo’lgan gaz turbina qurilmalarida bunday kamchiliklar bo’lmaydi. yuqori bosim va temperaturali ishchi jism yonish kamerasidan soploga yo’naltiriladi. unda kengayib, katta tezlikda gaz turbinasi kuraklariga kiradi va uning kinetik energiyasidan mexanik ish olinadi. gtq porshenli dvigatellardan bir muncha avfzalliklarga ega. ular nisbatan kam massali, kichik o’lchamli, sovitish suyuqligi va moy sarfi kamligi uchun xalq xo’jaligining turli sohalarida keng qo’llanilishi mumkin. hozirgi vaqtda gaz turbinalari aviatsiya, kemasozlik, temir yo’l transportida ishlatiladi va asta-sekin energetikaga joriy etilmokda. gaz turbinalarini yirik energetik qurilmalarda chekli qo’llanilishiga asosiy sabab shuki, zamonaviy konstruktsion materiallarning issiqlikka bardoshligi yetarli bo’lmaganligidan turbina porshenli tipdagi ichki …

2 / 9

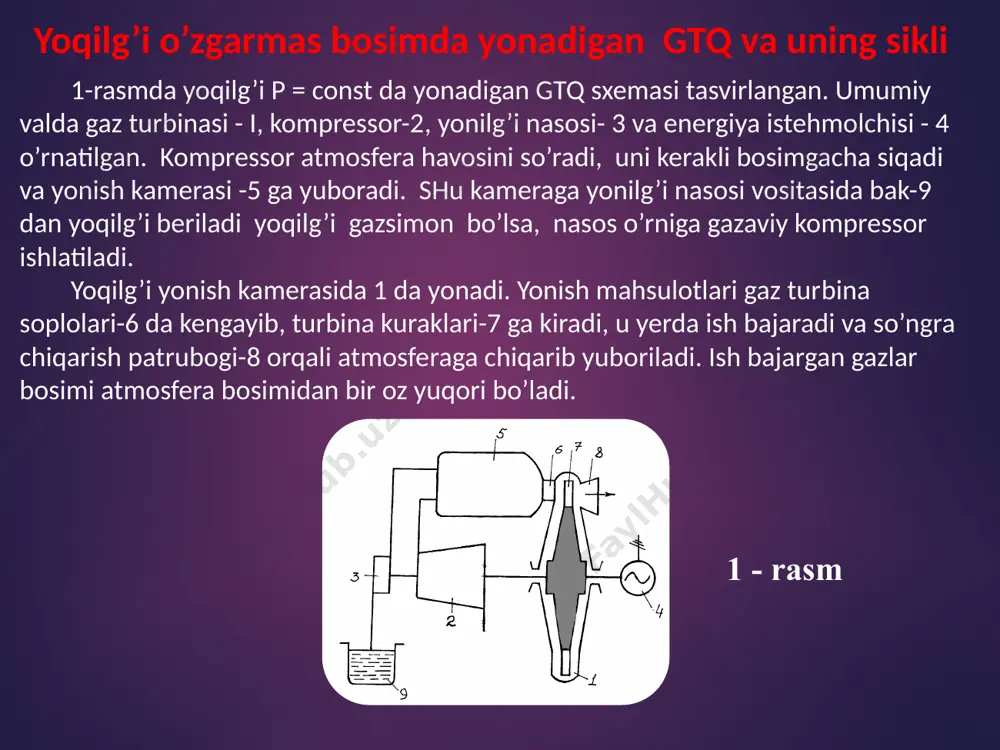

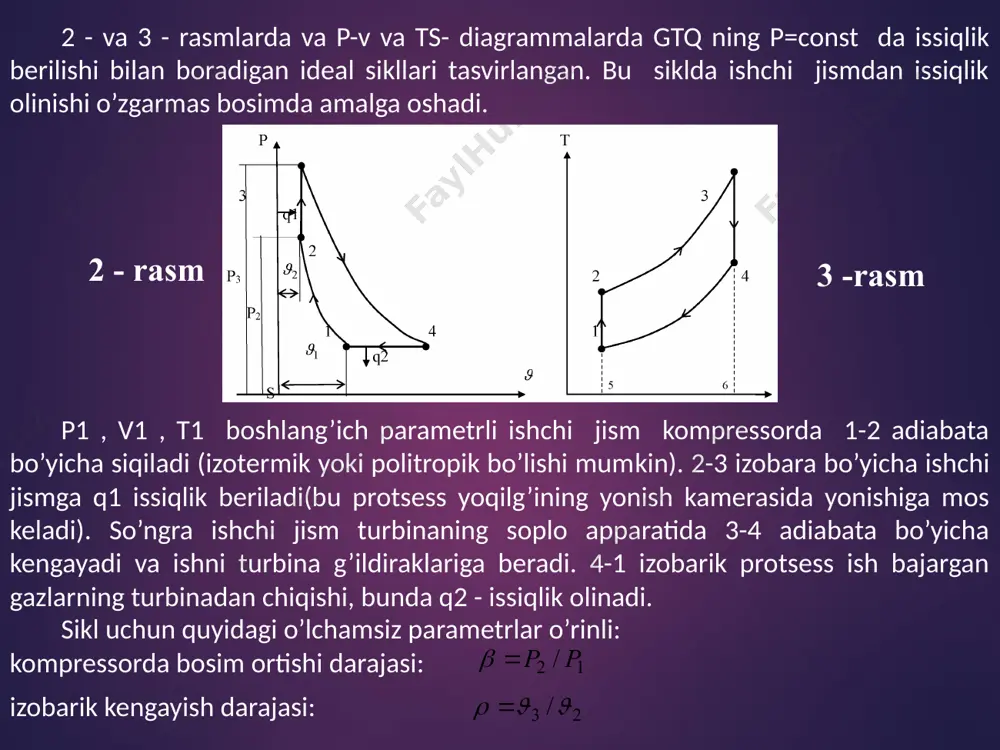

niga gazaviy kompressor ishlatiladi. yoqilg’i yonish kamerasida 1 da yonadi. yonish mahsulotlari gaz turbina soplolari-6 da kengayib, turbina kuraklari-7 ga kiradi, u yerda ish bajaradi va so’ngra chiqarish patrubogi-8 orqali atmosferaga chiqarib yuboriladi. ish bajargan gazlar bosimi atmosfera bosimidan bir oz yuqori bo’ladi. 1 - rasm 2 - va 3 - rasmlarda va p-v va ts- diagrammalarda gtq ning p=const da issiqlik berilishi bilan boradigan ideal sikllari tasvirlangan. bu siklda ishchi jismdan issiqlik olinishi o’zgarmas bosimda amalga oshadi. 2 - rasm 3 -rasm p1 , v1 , t1 boshlang’ich parametrli ishchi jism kompressorda 1-2 adiabata bo’yicha siqiladi (izotermik yoki politropik bo’lishi mumkin). 2-3 izobara bo’yicha ishchi jismga q1 issiqlik beriladi(bu protsess yoqilg’ining yonish kamerasida yonishiga mos keladi). so’ngra ishchi jism turbinaning soplo apparatida 3-4 adiabata bo’yicha kengayadi va ishni turbina g’ildiraklariga beradi. 4-1 izobarik protsess ish bajargan gazlarning turbinadan chiqishi, bunda q2 - issiqlik olinadi. sikl uchun quyidagi o’lchamsiz parametrlar …

3 / 9

simon yoki suyuq yoqilg’i kompressor 3 yoki yoqilg’i nasosi yordamida beriladi. bahzan yonish kamerasiga alohida keladigan yoqilg’i va havo o’rniga oldindan karbyuratorda tayyorlangan yonuvchi aralashma beriladi. klapanlar yopiq bo’lganda yonish kamerasida yoqilg’i odatda elektrik svecha 8 dan yondiriladi. yoqilg’i yonishi o’zgarmas hajmda sodir bo’ladi. yoqilg’ining yonishi tugagandan so’ng, chiqarish klapani ochiladi va yonish mahsulotlari turbinaning soplolari 5 ga kirib, atmosfera bosimigacha adiabatik kengayadi. soplodan oqib chiqayotgan gazlar turbina kuraklari 6 ga keladi, tegishlicha ish bajaradi va turbinaning chiqish patrubogi 7 orqali atmosferaga chiqarib yuboriladi. qurilmaning foydali ishini energiya istehmolchisi 9 qabul qiladi. 5 va 6-rasmlarda r, v va ts -diagrammalarda gtqning v= const da issiqlik berilishi bilan boradigan ideal sikllari tasvirlangan. boshlang’ich parametrlari r1, v1 , t1 bo’lgan ishchi jism 1-2 adiabata bo’yicha nuqta 2 gacha siqiladi. keyin 2-3 izohora bo’yicha ishchi jismga q1 - solishtirma issiqlik miqdori beriladi. ishchi jism 3-4 adiabata bo’yicha boshlang’ich bosimgacha kengayadi va 4-1 izobara …

4 / 9

. e’tiboringiz uchun rahmat image2.png image3.wmf image4.wmf image5.png oleobject1.bin oleobject2.bin image6.wmf image7.wmf image8.wmf image9.wmf oleobject3.bin oleobject4.bin oleobject5.bin oleobject6.bin image10.wmf image11.wmf oleobject7.bin oleobject8.bin image12.png image13.png 1 2 / p p = b 2 3 / j j r = ) ( 2 3 1 t t c q p - = ) ( 1 4 1 t t c q p - = 2 3 1 4 2 3 1 4 1 2 ) ( 1 ) ( ) ( 1 1 t t t t k t t c t t c q q p t - - - = - - - = - = j h ) 1 ( 1 / ) 1 ( k k t - - = b h 1 2 p p = b 2 3 p p = l /docprops/thumbnail.jpeg
