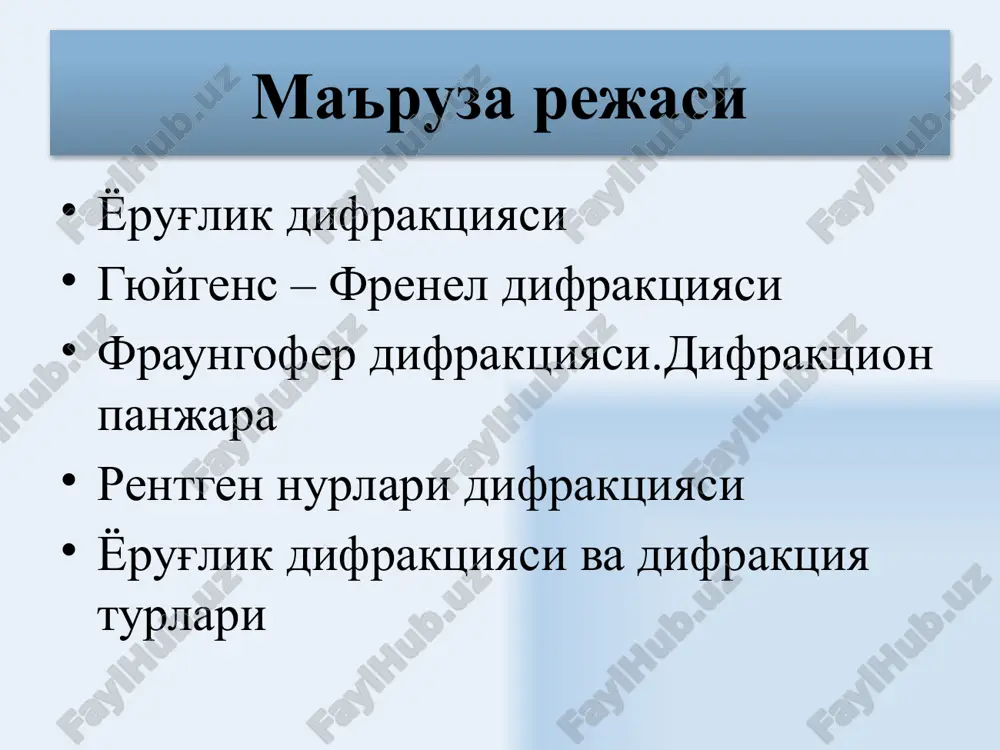

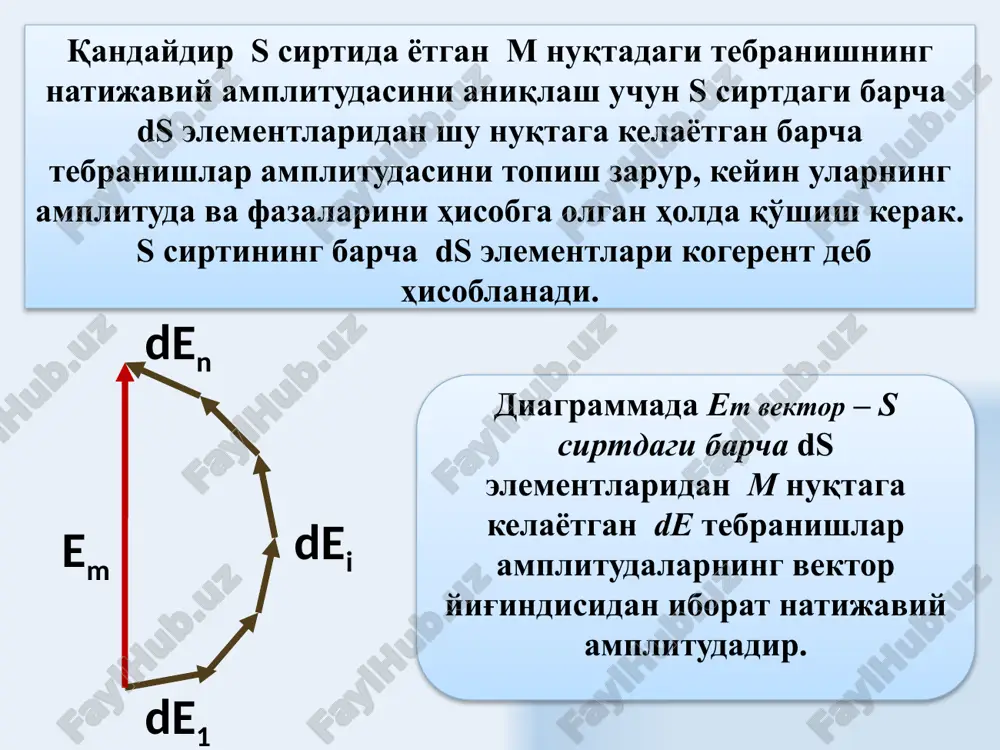

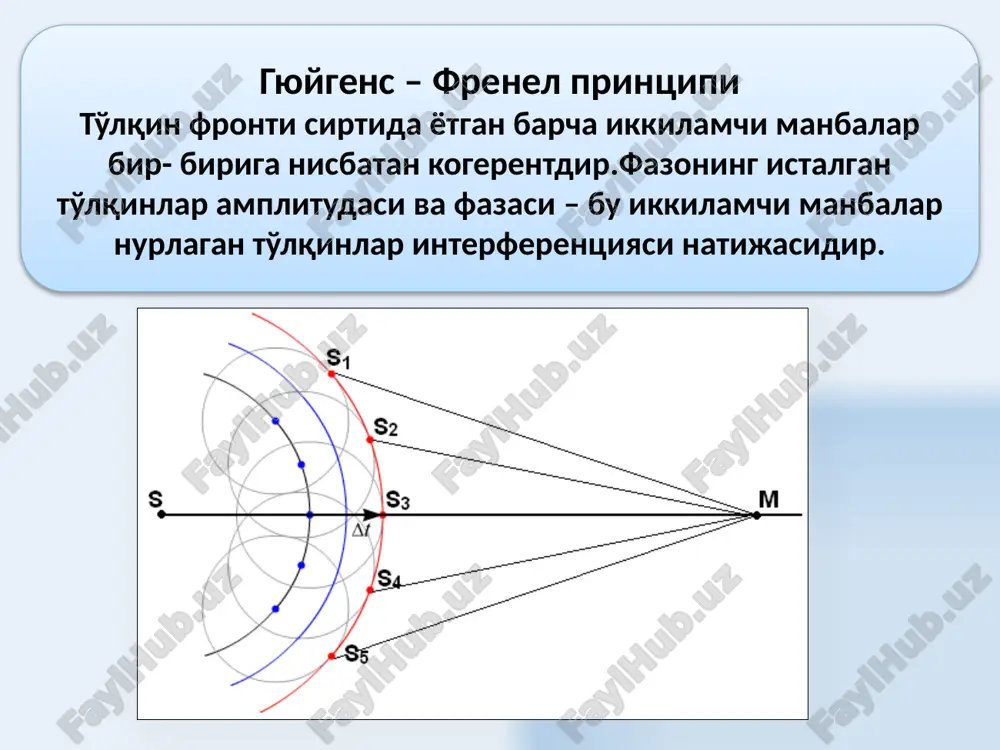

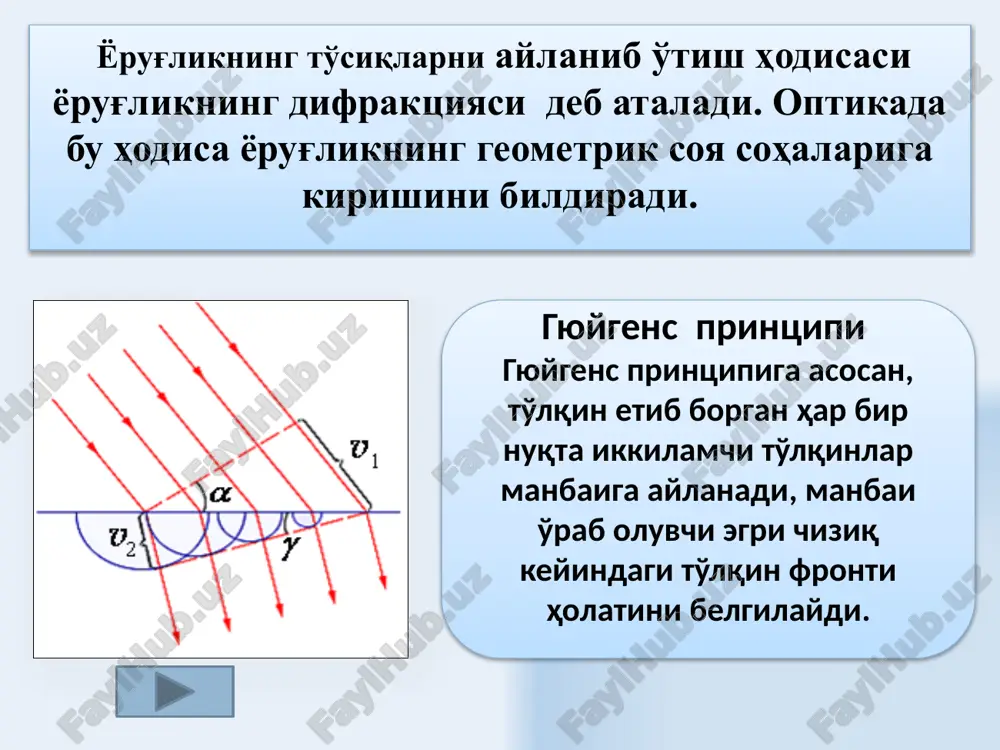

mm_22 elektrodinamika 11- ma'ruza fizika kafedrasi 2016 fizika 1 ma'ruza rejasi yorug'lik difraktsiyasi gyuygens – frenel difraktsiyasi fraungofer difraktsiyasi.difraktsion panjara rentgen nurlari difraktsiyasi yorug'lik difraktsiyasi va difraktsiya turlari 2 yorug'likning to'siqlarni aylanib o'tish hodisasi yorug'likning difraktsiyasi deb ataladi. optikada bu hodisa yorug'likning geometrik soya sohalariga kirishini bildiradi. gyuygens printsipi gyuygens printsipiga asosan, to'lqin etib borgan har bir nuqta ikkilamchi to'lqinlar manbaiga aylanadi, manbai o'rab oluvchi egri chiziq keyindagi to'lqin fronti holatini belgilaydi. 3 gyuygens – frenel printsipi to'lqin fronti sirtida yotgan barcha ikkilamchi manbalar bir- biriga nisbatan kogerentdir.fazoning istalgan to'lqinlar amplitudasi va fazasi – bu ikkilamchi manbalar nurlagan to'lqinlar interferentsiyasi natijasidir. 4 qandaydir s sirtida yotgan m nuqtadagi tebranishning natijaviy amplitudasini aniqlash uchun s sirtdagi barcha ds elementlaridan shu nuqtaga kelayotgan barcha tebranishlar amplitudasini topish zarur, keyin ularning amplituda va fazalarini hisobga olgan holda qo'shish kerak. s sirtining barcha ds elementlari kogerent deb hisoblanadi. em de1 den dei diagrammada em …

2 / 25

jadallik taqsimoti manzarasini belgilaydi. 9 frenel sohalari s to'lqin sirtini xalqali sohalarga ajratamiz.xalqalarning o'lchamlar halqalar chegarasidan m nuqtagacha bo'lgan masofa yarim to'lqin uzunligiga farq qilish shartini qanoatlantirish kerak. 10 m – sohaning tashqi chegarasidan m nuqtagacha bo'lgan masofa 1-, 2-, ... m –sohalardagi tebranishlarning amplitudalari natijaviy tebranish amplitudasi m – frenel sohasidagi tebranish amplitudasi shu sohaga yondashgan sohadagi tebranishlar amplitudalarning arifmetik yig'indisiga teng m nuqtadagi tebranishning natijaviy amplitudasi 11 barcha frenel sohalarining yuzasi m –frenel sohasining tashqi chegarasi radiusi to'liq frontining yo'liga dumaloq teshikli ekran joylashtiramiz. dumaloq teshikli ekran faqat frenelning birinchi sohasini ochganda m nuqtadagi jadallik,to'lqin sirtidagi sohalar to'la ochilgandagiga nisbatan 4 marta katta bo'ladi. ikkinchi soha ochilishi boshlanishi bilan m nuqtadagi jadallik to'la ochilgandagiga nisbatan kamayib boradi va ikkinchi soha to'la ochilganda deyarli nolga teng bo'ladi. 12 yig'iladigan nurlar difraktsiyasi (frenel difraktsiyasi) – to'siqdan chegaralangan masofada sferik to'lqinlarning difraktsiya manzarasini kuzatish parallel nurlarning difoaktsiyasi fraungofer difraktsiyasi, difraktsiyani qo'zg'atuvchi …

3 / 25

q diskdagi frenel difraktsiyasi e ekranning b nuqtasidagi yorug'likning amplitudasi quyidagicha bo'ladi v nuqtada doimo, birinchi ochilgan frenel sohasi yarmining ta'siriga tngishli interferentsiya maksimumi kuzatiladi. markaziy maksimum atrofida kontsentrik yorug' va qorong'i xalqalar kuzatiladi. 15 cheksiz uzun teshikdagi fraungofer difraktsiyasi. frenel sohalari soni juft bo'lganda frenel sohalar soni toq bo'lganda difraktsiya maksimumi kuzati lishi sharti difraktsiya maksimumi kuzatish sharti difraktsiyaviy spektr dsinφ = ±2m dsinφ = ±(2m+1) 16 tirqish oq nur bilan yoritilganda markaziy maksimum oq yo'l ko'rinishida kuzatiladi.yondoshgan maksimumlar rang – barang bo'lib, difraktsiya manzarasi markazida binafsha rangda bo'ladi. amplituda maksimal bo'ladigan yo'nalishlar amplituda nolga teng bo'ladigan yo'nalishlar difraktsiya natijasida ekranda olinadigan jadalliklar taqsimoti difraktsiyaviy spektr deyiladi. 17 difraktsion panjarada fraungofer difraktsiyasi. bir o'lchamli difraktsiyaviy panjara – bir tekislikda yotgan va bir xil qalinlikdagi tiniq bo'lmagan oraliqlar bilan bo'lingan, teng qalinli parallel tirqishlardir. a —har bir tirqishning kengligi b— tirqishlar orasidagi tiniq bo'lmagan sohalar kengligi no— birlik uzunlikka teng …

4 / 25

o'lgan kristallar rentgen nurlanishini kuzatish uchun qo'llaniladi. -sirpanish burchagi jadallik maksimumlari atomlar tekislikdan aks etgan, bir xil fazada bo'lgan barcha to'lqinlar yo'nalishida kuzatiladi. - vulf – bregg ifodasi. 21 difraktsion panjaraning aniqlash kuchi difraktsion panjaraning aniqlash kuchi deb o'lchovsiz kattalikka aytiladi. bu kattalik ikkita yonma-yon turgan spektral chiziqlarini alohida imkonini imkonini ko'rsatadi. a) – ikkita chiziq alohida chiziqlar deb tasavvur qilinadi b) – ikkita chiziq bitta deb tasavvur qilinadi 22 difraktsion panjaraning aniqlash kuchi agar bitta maksimum markazi ikkinchi maksimum markazidan taxminan eng kichik to'lqin uzunligi d ga teng masofada joylashsa, u holda spektr chiziqlar alohida aniqlangan hisoblanadilar. difraktsion panjaraning aniqlash kuchi r = mn formula bilan topiladi, bu erda n – tirqishlar soni, m – maksimum kuzatilish tarkibi 23 foydalanilgan adabiyotlar 1. douglas c, giancoli. “physics”. principles with applications. pearson.2014, 1079 page. 2. abdurahmonov k.p., egamov u. “fizika kursi”. darslik. toshkent. 2011. 508 b. 3. musayev r.x. “statik fizika …

5 / 25

ad. html http://school-collection.edu.ru http://phet.colorado.edu./ http://www.falstad.com/mathphysics.html http:// tashiit.com image1.jpeg image2.png image3.png image4.png image5.jpeg image6.png image7.png image8.gif image9.png image10.png image11.png image12.png image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image33.png image32.wmf image34.wmf image35.png image36.png image37.png image38.wmf image39.wmf image40.jpeg image41.png image42.wmf image43.wmf image44.wmf image45.wmf image46.wmf image47.wmf image50.png image48.wmf image49.wmf image54.png image51.wmf image52.wmf image53.wmf image57.png image55.wmf image56.wmf image58.wmf 0 p 1 p 2 p 3 p a b 2 l + b 2 2 l + b 2 3 l + b m s 2 l m b b m + = m a a a ,.... , 2 1 m a a a a > > > ... 3 2 1 .... 4 3 2 1 + - + - = a a a a a 2 1 1 + - + = m m m a a a 2 2 2 …
