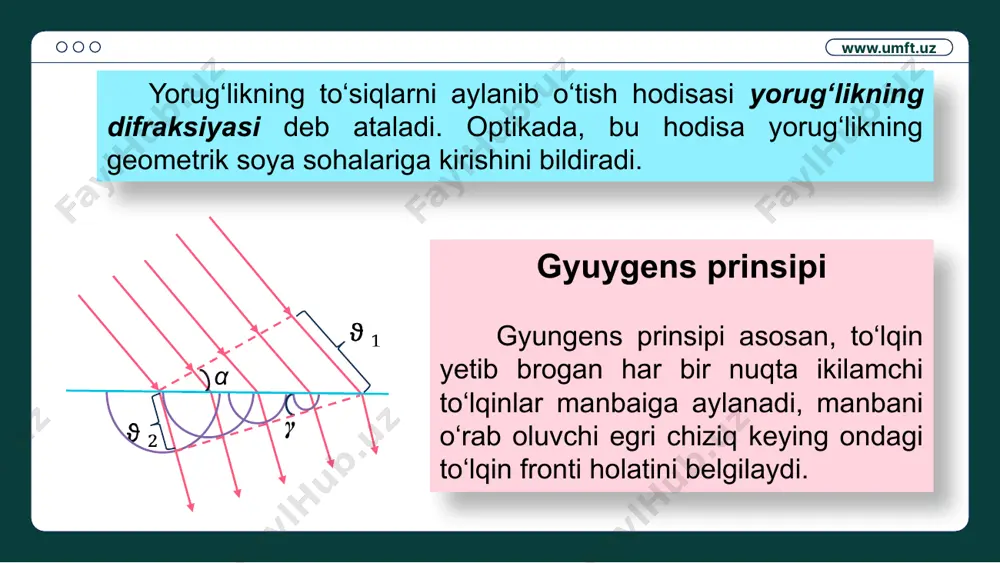

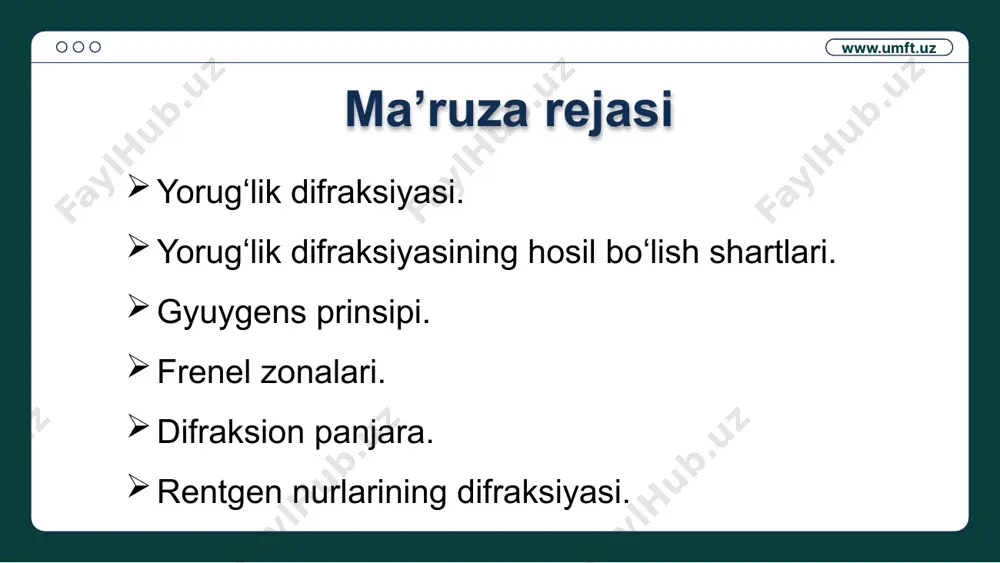

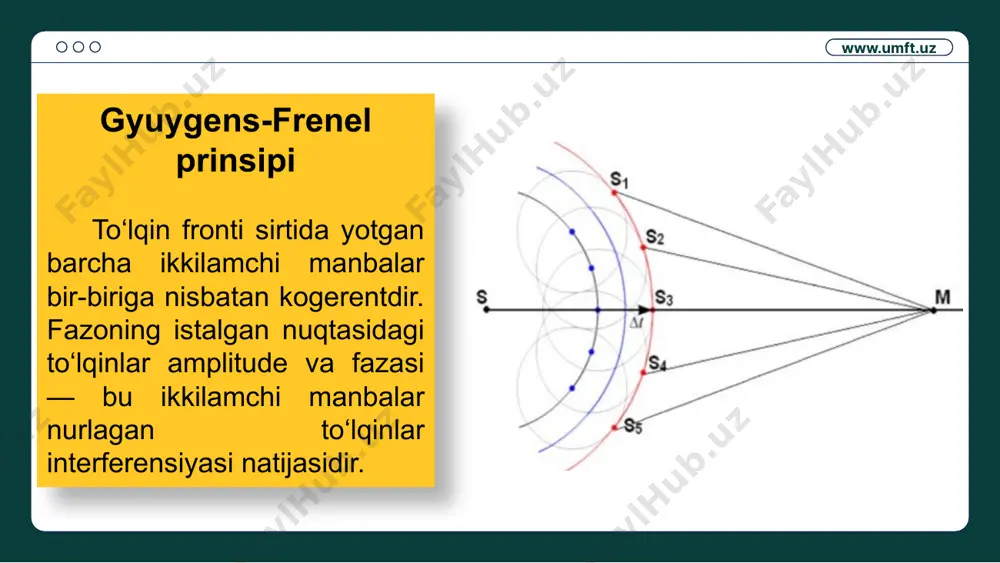

1732303480.pptx yorugʻlik difraksiyasi yorugʻlik difraksiyasi www.umft.uz yorugʻlik difraksiyasi. yorugʻlik difraksiyasining hosil boʻlish shartlari. gyuygens prinsipi. frenel zonalari. difraksion panjara. rentgen nurlarining difraksiyasi. ma’ruza rejasi www.umft.uz yorug‘likning to‘siqlarni aylanib o‘tish hodisasi yorug‘likning difraksiyasi deb ataladi. optikada, bu hodisa yorug‘likning geometrik soya sohalariga kirishini bildiradi. gyuygens prinsipi gyungens prinsipi asosan, to‘lqin yetib brogan har bir nuqta ikilamchi to‘lqinlar manbaiga aylanadi, manbani o‘rab oluvchi egri chiziq keying ondagi to‘lqin fronti holatini belgilaydi. α γ www.umft.uz gyuygens-frenel prinsipi to‘lqin fronti sirtida yotgan barcha ikkilamchi manbalar bir-biriga nisbatan kogerentdir. fazoning istalgan nuqtasidagi to‘lqinlar amplitude va fazasi — bu ikkilamchi manbalar nurlagan to‘lqinlar interferensiyasi natijasidir. www.umft.uz qandaydir s sirtda yotgan m nuqtadagi tebranishning natijaviy amplitudasini aniqlash uchun s sirtdagi barcha ds elementlaridan shu nuqtaga kelayotgan barcha tebranishlar amplitudasini toppish zarur, keyin ularning amplitude va fazalarini hiosobga olgan holda qo‘shish kerak. s sirtning barcha ds elementlari kogerent deb hisoblanadi. diagrammada vektor —s sirtdagi barcha ds elementlaridan m …

o‘lqinlar manbaiga aylanadilar, yorug‘lik to‘siq orqasidagi jadallik taqsimoti manzarasini belgilaydi. www.umft.uz frenel sohalari s to‘lqin sirtini halqali sohalarga ajratamiz. halqalarning o‘lchamlari halqalar chegarasidan m nuqtagacha bo‘lgan masofa yarim to‘lqin uzunligiga farq qilish shartini qanoatlantirishi kerak. www.umft.uz =b+m , , … … = a=+(- + )+(- + )+…= = m-sohaning tashqi chegarasidan m nuqtagacha bo‘lgan masofa 1-, 2-, … m-sohalardagi tebranishlar amplitudalari natijaviy tebranish amplitudasi m-frenel sohasidagi tebranish amplitudasi shu sohaga yondoshgan sohadagi tebranishlar amplitudalarining arifmetik yig‘indisiga teng m nuqtadagi tebranishning natijaviy amplitudasi www.umft.uz barcha frenel sohalarining yuzasi ϭ=πλ = to‘lqin frontining yo‘liga dumaloq teshikli ekran joylashtiramiz. dumaloq teshikli ekran faqat frenelning birinchi sohasini ochganda m nuqtadagi jadallik, to‘kqin sirtidagi sohalar to‘la ochilgandagiga nisbatan 4 marta katta bo‘ladi. ikkinchi soha ochilishi boshlanishi bilan m nuqtadagi jadallik to‘la ochilgandagiga nisbatan kamayib boradi va ikkinchi soha to‘la ochilganda deyarli nolga teng bo‘ladi. m-frenel sohasining tashqi chegarasi radiusi www.umft.uz yig‘iladigan nurlar difraksiyasi (frenel difraksiyasi) …

kranning b nuqtasida yorug‘lik amplitudasi: “+“ ishora frenel sohalarining toqlari ochilganda, “-” ishora esa juft sohalar ochilganda e b b www.umft.uz b nuqtada doimo, birinchi ochilgan frenel sohasi yarmining ta’siriga tegishli interferensiya maksimumi kuzatiladi. markaziy maksimum yorug‘ va qorong‘u halqalar kuzatiladi. (- e ekranning b nuqtasidagi yorug‘likning amplitudasi quyidagicha bo‘ladi b e dumaloq diskdagi frenel difraksiyasi www.umft.uz difraksiyaviy spektr cheksiz uzun teshikdagi fraungofer difraksiyasi frenel sohalari soni juft bo‘lganda: difraksiya maksimumi kuzatilishi sharti asinφ=±2m frenel sohalari soni toq bo‘lganda: difraksiya maksimumi kuzatilishi sharti asinφ=±2m www.umft.uz amplituda maksimal bo‘ladigan yo‘nalishlar =± (m=1,2,3, …) amplituda nolga teng bo‘ladigan yo‘nalishlar difraksiya natijasida ekranda olinadigan jadalliklar taqsimoti difraksion spektr deb ataladi. tirqish oq nur bilan yoritilganda markaziy maksimum oq yo‘l ko‘rinishida kuzatiladi. yondoshgan maksimumlar rangbarang bo‘lib, difraksiya manzarasi markazida binafsha rangida bo‘ladi. www.umft.uz e difraksion panjarada fraungofer difraksiyasi bir o‘lchamli difraksion panjara ─ bir tekislikda yotgan va bir xil qalinlikdagi tiniq bo‘lmagan oraliqlar bilan …

niqlash kuchi a) b) ─ ikkita chiziq alohida chiziqlar deb tasavvur qilinadi ─ ikkita chiziq bitta deb tasavvur qilinadi difraksion panjaraning aniqlash kuchi deb r= o‘lchovsiz kattalikka aytiladi. bu kattalik ikkita yonma-yon turgan spectral chiziqlarni alohida aniqlash imkoniyatini ko‘rsatadi. r= www.umft.uz difraksion panjaraning aniqlash kuchi agarda, bitta maksimum markazi, ikkinchisining markazidan taxminan d, eng kichik to‘lqin uzunligi masofasida joylashsa, bu holda spektral chiziqlar alohida aniqlangan hisoblanadilar. difraksion panjara uchun aniqlash kuchi r = mn ga teng. bu yerda n tirqishlar soni, m ─ maksimum kuzatilish tartibi. r= =mn www.umft.uz foydalanilgan adabiyotlar ro‘yxati abduraxmanov q.p., egamov o‘. umumiy fizika kursi савельев и.в. основы теоретической физики, 1,2,3 том, 1991г. трофимова т.и. курс физики,1990 г. а.н.огурцов. лекции по физике . яворский б.м., детлаф а.а., лебедев а.к. справочник по физике. оплачко т.м.,турсунметов к.а. физика, часть 2, 2006 г. www.umft.uz ta’lim saytlari va internet resurslari 1. fizika.uz – talabalar va fizika o‘qituvchilari uchun sayt 2. …
