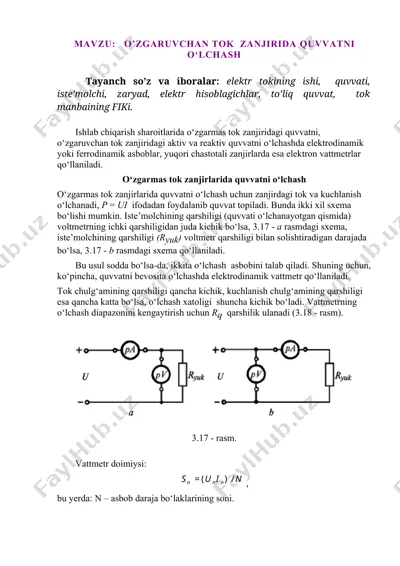

mavzu: o’zgaruvchan tok zanjirida quvvatni o‘lchash tayanch so’z va iboralar: elektr tokining ishi, quvvati, iste’molchi, zaryad, elektr hisoblagichlar, to’liq quvvat, tok manbaining fiki. ishlab chiqarish sharoitlarida o‘zgarmas tok zanjiridagi quvvatni, o‘zgaruvchan tok zanjiridagi aktiv va reaktiv quvvatni o‘lchashda elektrodinamik yoki ferrodinamik asboblar, yuqori chastotali zanjirlarda esa elektron vattmetrlar qo‘llaniladi. o‘zgarmas tok zanjirlarida quvvatni o‘lchash o‘zgarmas tok zanjirlarida quvvatni o‘lchash uchun zanjirdagi tok va kuchlanish o‘lchanadi, p = ui ifodadan foydalanib quvvat topiladi. bunda ikki xil sxema bo‘lishi mumkin. iste’molchining qarshiligi (quvvati o‘lchanayotgan qismida) voltmetrning ichki qarshiligidan juda kichik bo‘lsa, 3.17 - a rasmdagi sxema, iste’molchining qarshiligi (ryuk) voltmetr qarshiligi bilan solishtiradigan darajada bo‘lsa, 3.17 - b rasmdagi sxema qo‘llaniladi. bu usul sodda bo‘lsa-da, ikkita o‘lchash asbobini talab qiladi. shuning uchun, ko‘pincha, quvvatni bevosita o‘lchashda elektrodinamik vattmetr qo‘llaniladi. tok chulg‘amining qarshiligi qancha kichik, kuchlanish chulg‘amining qarshiligi esa qancha katta bo‘lsa, o‘lchash xatoligi shuncha kichik bo‘ladi. vattmetrning o‘lchash diapazonini kengaytirish uchun rq …

2 / 5

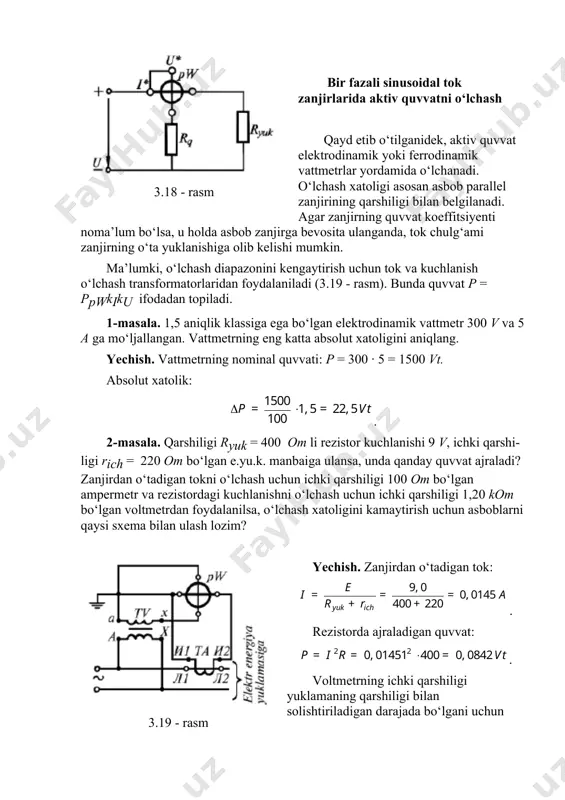

1,5 aniqlik klassiga ega bo‘lgan elektrodinamik vattmetr 300 v va 5 a ga mo‘ljallangan. vattmetrning eng katta absolut xatoligini aniqlang. yechish. vattmetrning nominal quvvati: p = 300 · 5 = 1500 vt. absolut xatolik: . 2-masala. qarshiligi ryuk = 400 om li rezistor kuchlanishi 9 v, ichki qarshi-ligi rich = 220 om bo‘lgan e.yu.k. manbaiga ulansa, unda qanday quvvat ajraladi? zanjirdan o‘tadigan tokni o‘lchash uchun ichki qarshiligi 100 om bo‘lgan ampermetr va rezistordagi kuchlanishni o‘lchash uchun ichki qarshiligi 1,20 kom bo‘lgan voltmetrdan foydalanilsa, o‘lchash xatoligini kamaytirish uchun asboblarni qaysi sxema bilan ulash lozim? 3.19 - rasm yechish. zanjirdan o‘tadigan tok: . rezistorda ajraladigan quvvat: . voltmetrning ichki qarshiligi yuklamaning qarshiligi bilan solishtiriladigan darajada bo‘lgani uchun 3.17 - a rasmdagi sxema qo‘llaniladi. zanjirning ekvivalent sxemasi 3.20 - a rasmda keltirilgan. 3.20 - rasm. o‘lchash asboblari ulangandan so‘ng toklarni aniqlaymiz: . voltmetrning ko‘rsatishi: . o‘lchash asbobi ulangandan so‘ng rezistordagi quvvat: . 3.20 …

3 / 5

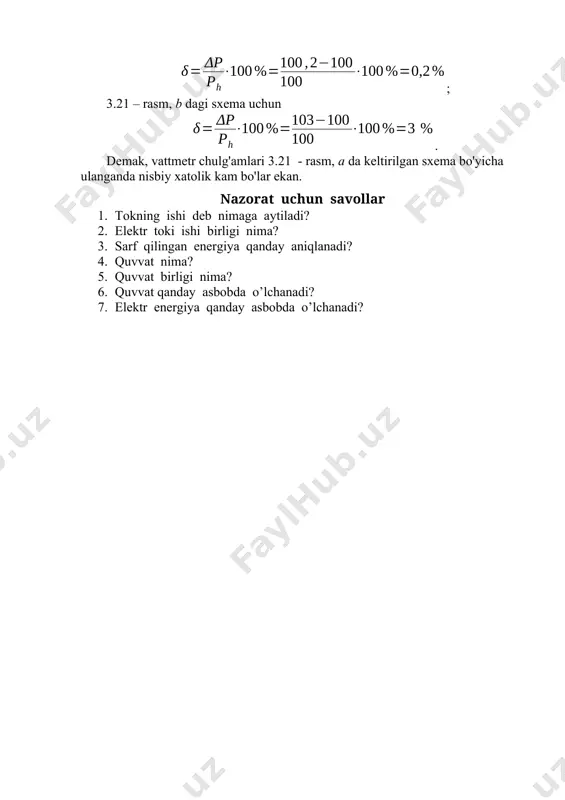

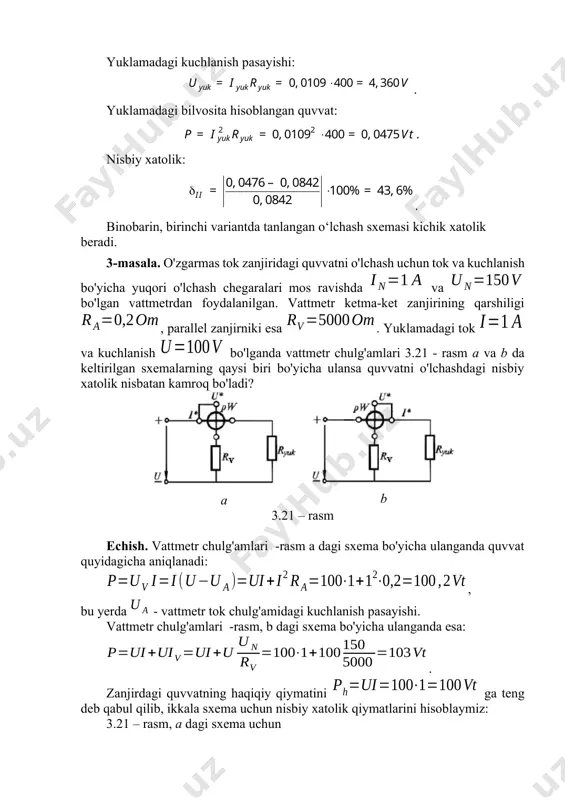

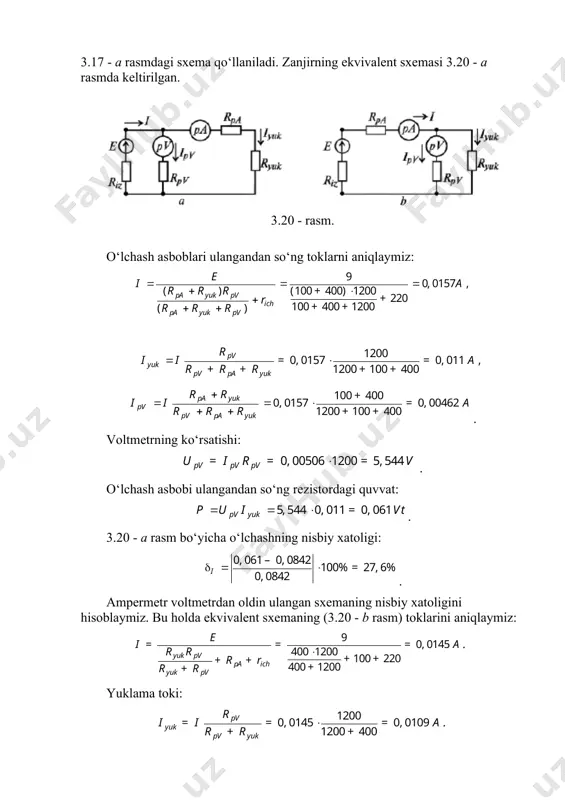

idagicha aniqlanadi: , bu yerda - vattmetr tok chulg'amidagi kuchlanish pasayishi. vattmetr chulg'amlari -rasm, b dagi sxema bo'yicha ulanganda esa: . zanjirdagi quvvatning haqiqiy qiymatini ga teng deb qabul qilib, ikkala sxema uchun nisbiy xatolik qiymatlarini hisoblaymiz: 3.21 – rasm, a dagi sxema uchun ; 3.21 – rasm, b dagi sxema uchun . demak, vattmetr chulg'amlari 3.21 - rasm, a da keltirilgan sxema bo'yicha ulanganda nisbiy xatolik kam bo'lar ekan. nazorat uchun savollar 1. tokning ishi deb nimaga aytiladi? 1. elektr toki ishi birligi nima? 1. sarf qilingan energiya qanday aniqlanadi? 1. quvvat nima? 1. quvvat birligi nima? 1. quvvat qanday asbobda o’lchanadi? 1. elektr energiya qanday asbobda o’lchanadi? image6.emf image7.emf image8.png image9.png image10.emf image11.emf image12.emf image13.emf image14.emf image15.emf image16.emf image17.emf image18.emf image19.emf image20.emf image21.wmf oleobject1.bin image22.wmf oleobject2.bin image23.wmf oleobject3.bin image24.wmf oleobject4.bin image25.wmf oleobject5.bin image26.wmf oleobject6.bin image27.png image28.png image29.wmf oleobject9.bin image30.wmf oleobject10.bin image31.wmf oleobject11.bin image32.wmf oleobject12.bin image33.wmf image1.png oleobject13.bin image34.wmf …

4 / 5

1–0,0842 100%=27,6% 0,0842 i d=× 0,061–0,0842100%=27,6%0,0842i 9 ===0,0145 4001200 +100+220 400+1200 yukpv paich yukpv e ia . rr +r+r r+r × 9===0,0145 4001200+100+220400+1200yukpvpaichyukpveia .rr+r+rr+r 1200 =0,0145=0,0109 1200+400 pv yuk pvyuk r i=i а . r+r × 1200=0,0145=0,0109 1200+400pvyukpvyukri=iа .r+r 0,0109400=4,360 yukyukyuk u=ir=v × 0,0109400=4,360 yukyukyuku=ir=v 22 =0,0109400=0,0475 yukyuk p=irvt . × 22=0,0109400=0,0475 yukyukp=irvt . 0,0476–0,0842 =100%=43,6% 0,0842 ii d× 0,0476–0,0842=100%=43,6%0,0842ii a i n 1 = v u n 150 = om r a 2 , 0 = om r v 5000 = a i 1 = v u 100 = vt r i ui u u i i u p a a v 2 , 100 2 , 0 1 1 100 ) ( 2 2 = × + × = + = - = = a u vt r u u ui ui ui p v n v 103 5000 150 100 1 100 = + × = + …
