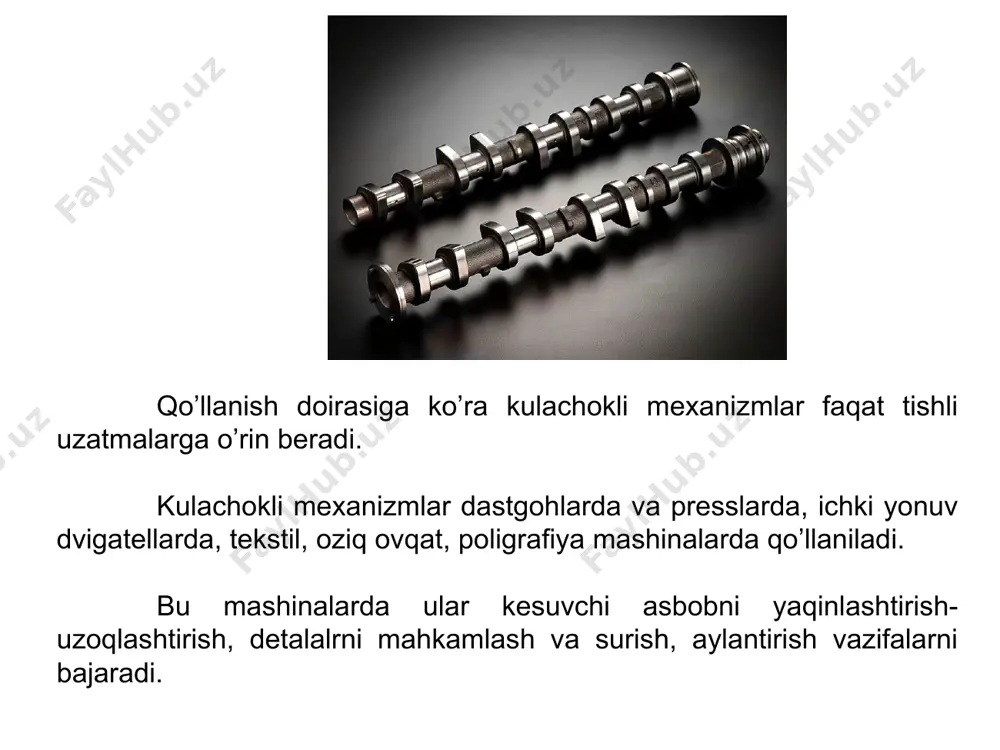

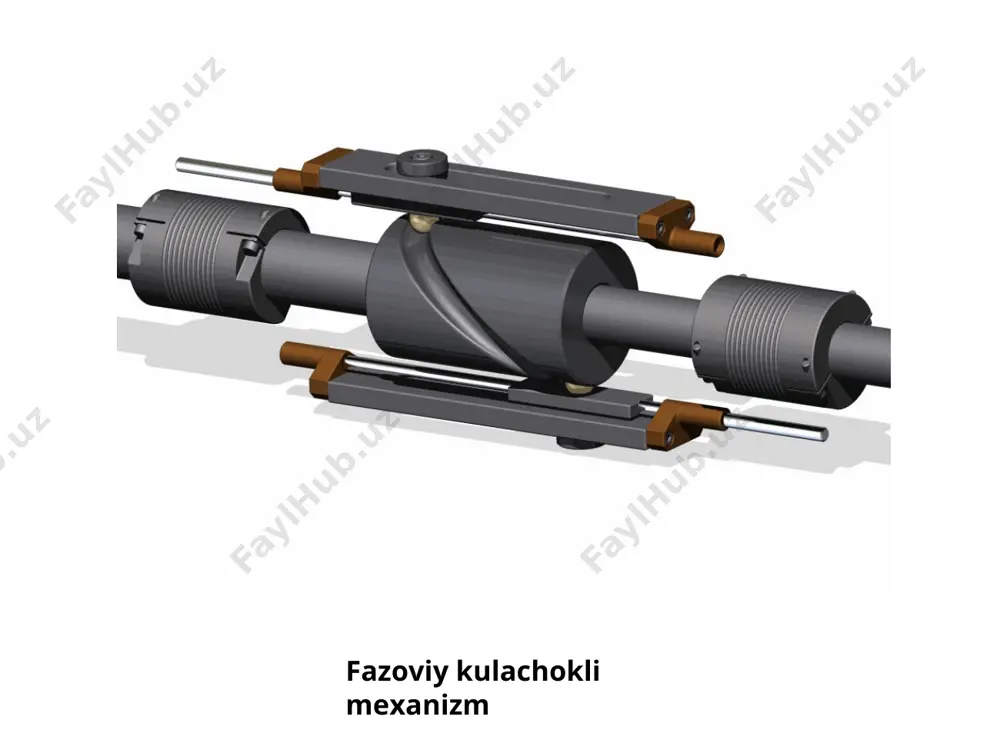

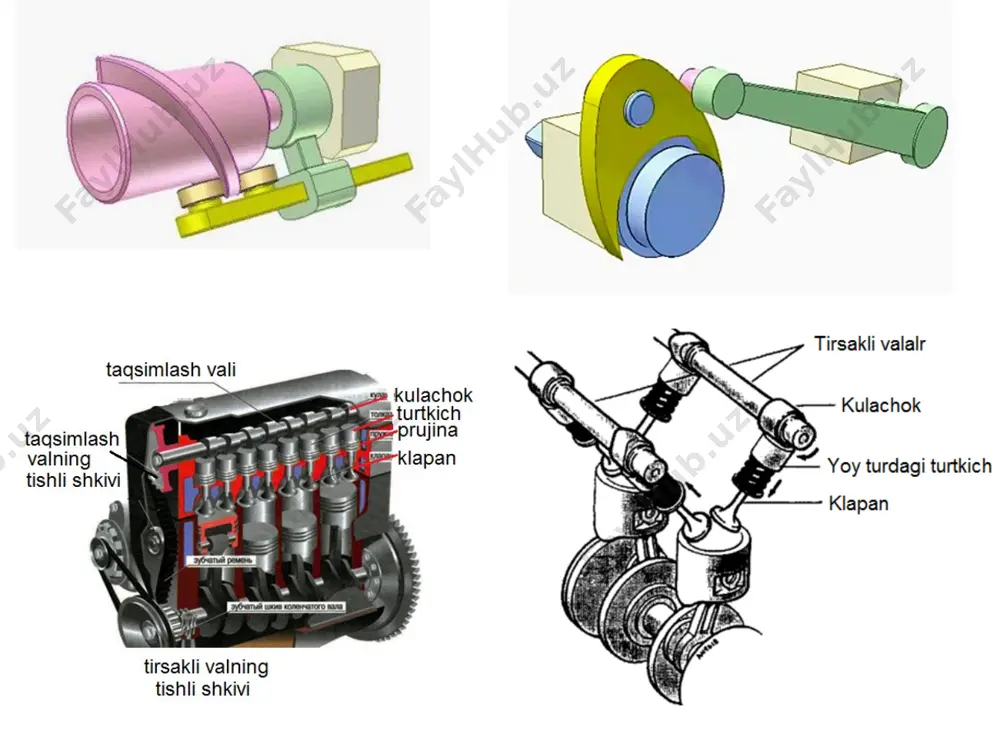

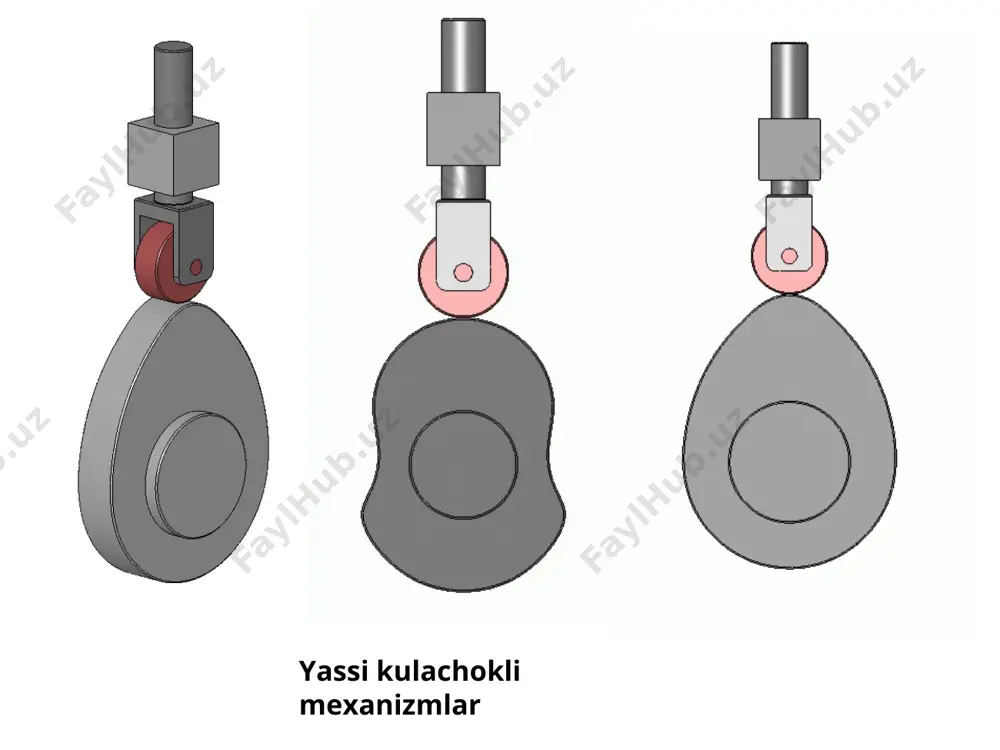

3-ma'ruza mexanizmlarni klassifikatsiyasi 3-ma’ruza. kulachokli mexanizmlar turlari, qo’llanilashi reja: 1. kulachokli mexanizmlar vazifasi va turlari 2. kulachokli mexanizmning asosiy parametrlari 3. kulachokli mexanizmlarning sintezi yassi kulachokli mexanizmlar fazoviy kulachokli mexanizm qo’llanish doirasiga ko’ra kulachokli mexanizmlar faqat tishli uzatmalarga o’rin beradi. kulachokli mexanizmlar dastgohlarda va presslarda, ichki yonuv dvigatellarda, tekstil, oziq ovqat, poligrafiya mashinalarda qo’llaniladi. bu mashinalarda ular kesuvchi asbobni yaqinlashtirish-uzoqlashtirish, detalalrni mahkamlash va surish, aylantirish vazifalarni bajaradi. 1. kulachokli mexanizmlar vazifasi va turlari kulachokli mexanizmlar vazifasi yetakchi zveno (kulachok)ning doimiy aylanma/ilgarilanma harakatini yetaklanuvchi zveno (turtkich)ning ilgarilanma-qaytma harakatiga aylantirishdir kulachokli mexanizmlar oliy (4 sinf) kinematik juftlikni qo’llanilishi bilan ajralib turadi. kulachokli mexanizmlarning asosiy afzalligi bor yo‘g’i ikkita qo’zg’aluvchan zveno (kulachok va turtkich) yordamida turtkichning istalgan harakatini olish mumkin. buning uchun faqat kulachokning profilini aniqlash kerak. kulachokli mexanizmlarning kamchiligi: oliy kinematik juftlikni mavjudligi: unda yuqori bosim hosil bo’ladi va kulachok sirti jadal yeyiladi. oliy kinematik juftlikdagi zvenolarni bir-biriga tegib turishini taminlash. kulachokni …

2 / 17

kning ish profili (haqiqiy profili) deyiladi. rolik o’rtasidan o’tadigan kulachoknining sirti kulachokning nazariy profili deyiladi. 3. kulachokli mexanizmlarning asosiy parametrlari. kulachokning minimal radiusi rmin - aylanish o’qidan kulachok profilining eng yaqin nuqtasigacha masofa. kulachokning maksimal radiusi rmax - aylanish o’qidan kulachok profilining eng uzoq nuqtasigacha masofa. turtkichni ko’tarilishi (h) - kulachokning maksimal va minimal radiuslari ayirmasi. h = rmax –rmin ekstsentrisitet (e) – kulachok aylanish o’qi bilan turtkich yo’naltiruvchi orasidago masofa 2. kulachokli mexanizmlarning asosiy parametrlari. ish jarayonida turtkich quyidagi harakatlarni amalga oshiradi: turtkich yuqoriga qarab ko’tariladi- uzoqlashish fazasi – (0 - 1 yuza) ψuz - uzoqlashish burchagi 2) turtkich yuqori holatda turadi – yuqori holatda turish fazasi (1 - 2 yuza) ψtur – yuqori holatda turish fazasi burchagi; 3) turtkich pastga qarab tushadi- yaqinlashish fazasi – (2 - 3 yuza) ψyaq - yaqinlashish burchagi; 4) turtkich pastki holatda turadi – pastki holatda turish fazasi – (3 - 0 yuza) …

3 / 17

inematik sxemani tanlashga kulachokli mexanizm qo’llash sharoitlari ta’sir qiladi. yetaklanuvchi zvenoning harakat qonunlari mexanizmga qo’yilgan kinematik, dinamik, konstruktiv va texnologik talablar ta’sir qiladi; kulachokli mexanizmning asosiy o’lchamlarini tanlanishiga quyidagilar ta’sir qiladi: - kulachokli mexanizm o’lchamlari minimal bo’lishi kerak; - berilgan harakat qonunlari ta’milanishi kerak; - yuqori fik ta’milanishi kerak; - kulachokli mexanizm qisilib qolmasligi kerak. kulachokli mexanizmni loyihalashdan ko’zda tutilgan asosiy maqsad: yetaklanuvchi zvenoning istalgan, oldindan berilgan harakat qonunini bajaruvchi kulachok profilini yasash; foydali ish koeffitsienti yuqori, gabarit o’lchamlari kichik, yeilishga chidamli, ishlash muddati va ishonchliligi yuqori bo’lgan mexanizm yaratishdan iborat. nazariy savollar kulachokli mexanizmlarning vazifasi nima? kulachokli mexanizmlarning afzallik va kamchiliklari nimadan iborat? kulachokli mexanizmlarning qanday turlarini bilasiz? ularni ta’riflang. kulachokni ish profili va nazariy profili nima? kulachokli mexanizmlarning asosiy parametrlari.

4 / 17

kulachokli mexanizmlar turlari, qo’llanilashi - Page 4

5 / 17

kulachokli mexanizmlar turlari, qo’llanilashi - Page 5
