mexanizmlar strukturasi

PPTX 17 стр. 10,5 МБ Бесплатная загрузка

17 стр.

FaylHub.uz

Скачать через Telegram

Размер 10,5 МБ

Тип файла PPTX

Страницы 17

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 17

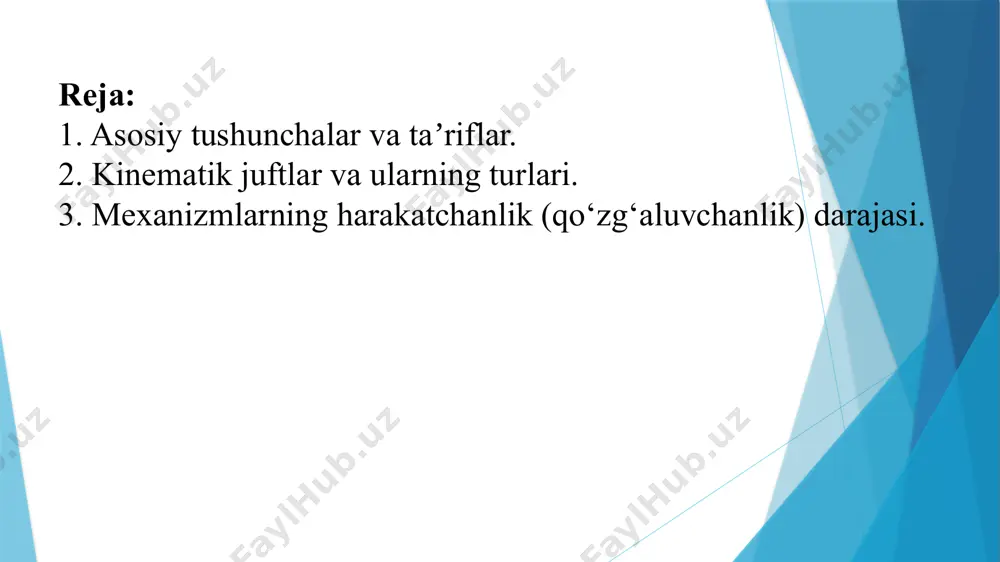

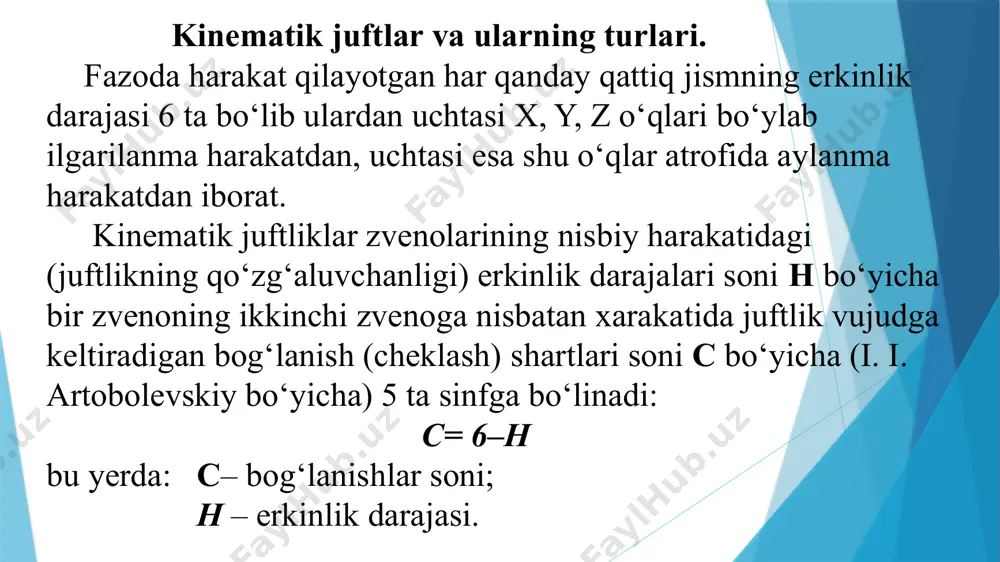

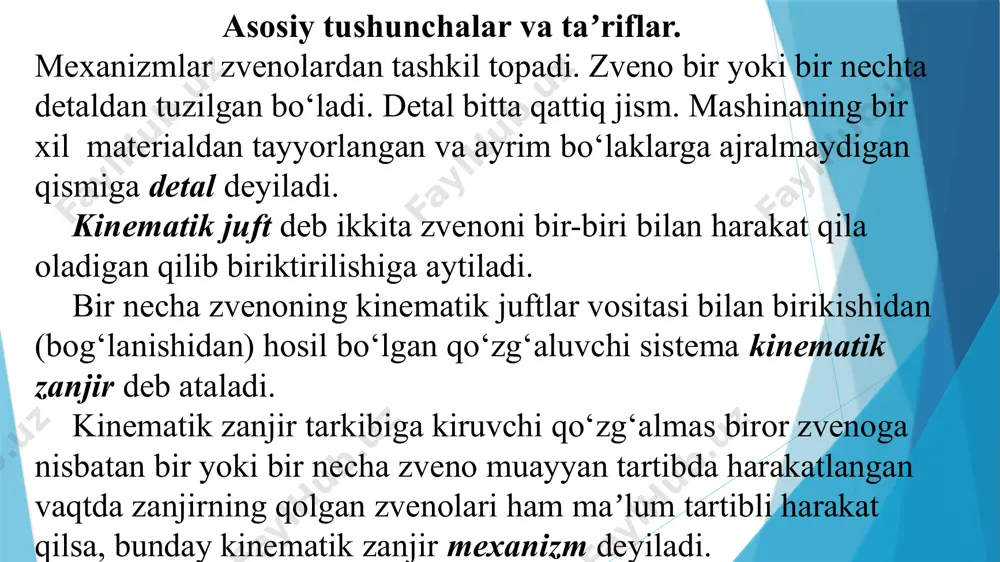

2 – маъруза механизмлар структураси (тузилиши) umumtexnik fanlar kafеdrasi dotsenti ergashev orifjon akramovich mexanizmlar strukturasi mavzu 01 amaliy mexanika fan: 1 reja: 1. asosiy tushunchalar va taʼriflar. 2. kinematik juftlar va ularning turlari. 3. mexanizmlarning harakatchanlik (qo‘zg‘aluvchanlik) darajasi. asosiy tushunchalar va taʼriflar. mexanizmlar zvenolardan tashkil topadi. zveno bir yoki bir nechta detaldan tuzilgan bo‘ladi. detal bitta qattiq jism. mashinaning bir xil materialdan tayyorlangan va ayrim bo‘laklarga ajralmaydigan qismiga detal deyiladi. kinematik juft deb ikkita zvenoni bir-biri bilan harakat qila oladigan qilib biriktirilishiga aytiladi. bir necha zvenoning kinematik juftlar vositasi bilan birikishidan (bog‘lanishidan) hosil bo‘lgan qo‘zg‘aluvchi sistema kinematik zanjir deb ataladi. kinematik zanjir tarkibiga kiruvchi qo‘zg‘almas biror zvenoga nisbatan bir yoki bir necha zveno muayyan tartibda harakatlangan vaqtda zanjirning qolgan zvenolari ham maʼlum tartibli harakat qilsa, bunday kinematik zanjir mexanizm deyiladi. kinematik juftlar va ularning turlari. fazoda harakat qilayotgan har qanday qattiq jismning erkinlik darajasi 6 ta bo‘lib ulardan uchtasi x, …

2 / 17

i, yaʼni ikkita jism bir-biridan mustaqil harakatlanadi; c = 6 bo‘lganda kinematik juftlik detallarning bikr birikmasiga, yaʼni bitta zvenoga aylanadi. c ning qiymatiga ko‘ra kinematik juftlikning qaysi sinfga mansubligi aniqlanadi: kinematik juft elementlari bir-biriga tekislik yoki sirt orqali tegishib tursa, bunday juft quyi kinematik juft deb, agar elementlari nuqta yoki chiziq orqali teginib tursa, bunday juft oliy kinematik juft deyiladi. quyi kinematik juft - bog’lanishlar yuza yoki sirt orqali oliy kinematik juft – bog’lanishlar chiziq yoki nuqta orqali mexanizmlarning harakatchanlik (qo‘zg‘aluvchanlik) darajasi. mexanizmlar turli alomatlariga ko‘ra tasniflanadi. birinchi navbatda ular quyi va oliy juftlikli mexanizmlarga bo‘linadi; bunday mexanizmlar tekis yoki fazoviy bo‘lishi mumkin. hamma harakatlanuvchi nuqtalari o‘zaro parallel tekisliklarda harakatlanadigan mexanizm tekis mexanizm deyiladi. zvenolarining harakatlanuvchi nuqtalari tekis bo‘lmagan trayektoriyalar chizib yoki o‘zaro kesishuvchi tekisliklarda joylashuvchi trayektoriyalar chizib harakatlanadigan mexanizmlar fazoviy mexanizmlar deyiladi fazoviy mexanizmlar fazoviy mexanizmning harakatchanlik darajasi: w = 6n – 5p5 – 4p4 – 3p3 – 2p2 …

3 / 17

juftlar soni. p4 -4-sinfga tegishli (tekislikdagi 1-sinfga tegishli) kinematik juftlar soni. о а в bunda n= 3 p5= 4 w=3n-2p5-p4 = 3∙3-2∙4 = 1 demak: w = 1 ga teng ekan chebishev p.l. formulasi yordamida mexanizmlarning qo‘zg‘aluvchanlik darajasini aniqlash 1 2 3 1 7 6 5 4 3 2 7 ta zveno (bo’g’in) bor i iv ii iii v vi vii viii ix x 10 ta kinematik juftlik bor w=3n-2p5-p4 = 3∙7-2∙10 = 1 nazorat savollari. 1. detal, zveno va kinematik juft so‘zlariga tarif bering. 2. “kinematik zanjir” va “mexanizm” tushunchalariga tarif bering. 3. kinematik juftlar qanday tasniflanadi? 4. zvenoning erkinlik darajasi va bog‘lanishlar soni xaqida tushuncha bering. 5. mexanizmlar qanday alomatlariga ko‘ra tasniflanadi? 6. fazoviy mexanizmning harakatchanlik darajasi ifodasi qanday? 7. tekislikda harakat qiluvchi mexanizmlarning harakatchanlik darajasi ifodasi qanday? image1.png image2.png image3.png image4.png media1.mp4 media2.mp4 image5.png image6.png image7.png image8.png image9.png image10.gif image11.png image12.jpeg image13.gif image14.png /docprops/thumbnail.jpeg

4 / 17

5 / 17
