1 / 19

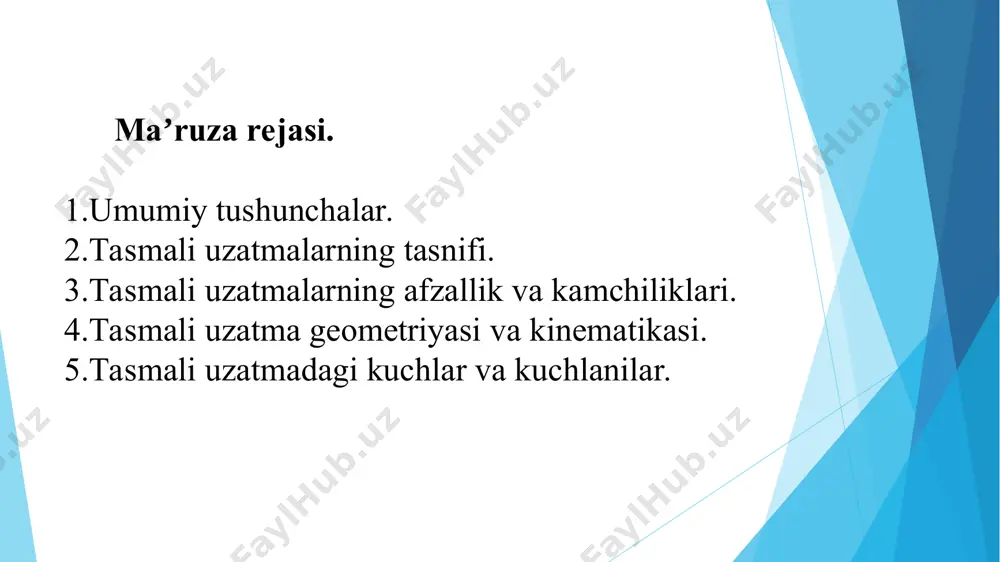

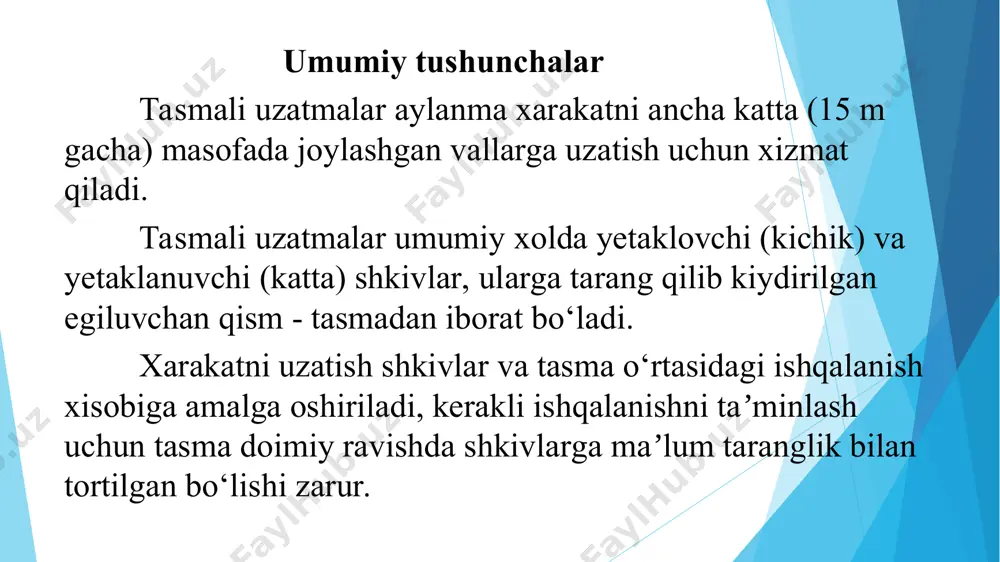

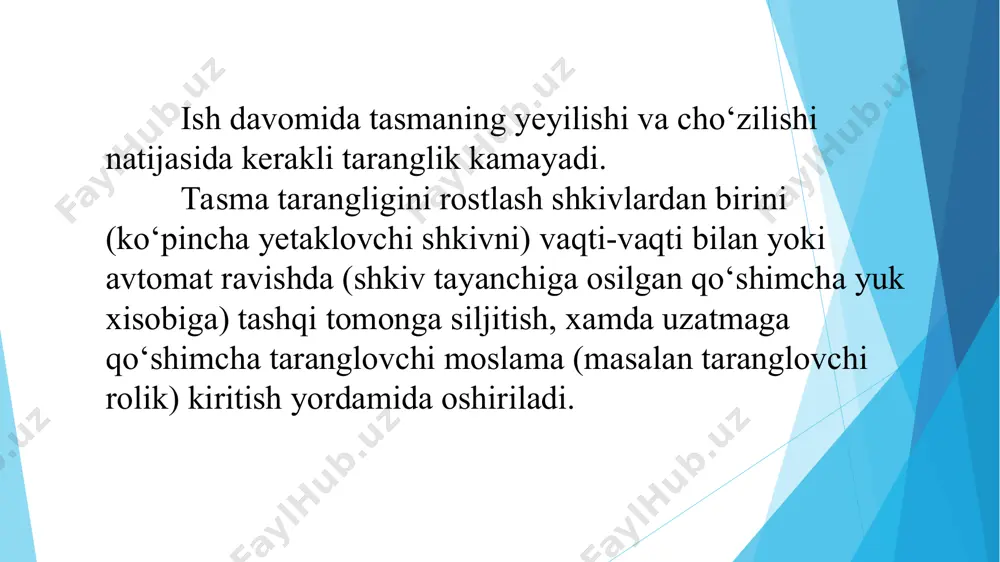

фрикцион узатмалар umumtexnik fanlar kafеdrasi dotsenti ergashev orifjon akramovich egiluvchan zvenoli mexanizmlar. (tasmali uzatmalar) mavzu 02 nazariy va amaliy mexanika fan: * maʼruza rejasi. 1.umumiy tushunchalar. 2.tasmali uzatmalarning tasnifi. 3.tasmali uzatmalarning afzallik va kamchiliklari. 4.tasmali uzatma geometriyasi va kinematikasi. 5.tasmali uzatmadagi kuchlar va kuchlanilar. umumiy tushunchalar tasmali uzatmalar aylanma xarakatni ancha katta (15 m gacha) masofada joylashgan vallarga uzatish uchun xizmat qiladi. tasmali uzatmalar umumiy xolda yetaklovchi (kichik) va yetaklanuvchi (katta) shkivlar, ularga tarang qilib kiydirilgan egiluvchan qism - tasmadan iborat bo‘ladi. xarakatni uzatish shkivlar va tasma o‘rtasidagi ishqalanish xisobiga amalga oshiriladi, kerakli ishqalanishni taʼminlash uchun tasma doimiy ravishda shkivlarga maʼlum taranglik bilan tortilgan bo‘lishi zarur. ish davomida tasmaning yeyilishi va cho‘zilishi natijasida kerakli taranglik kamayadi. tasma tarangligini rostlash shkivlardan birini (ko‘pincha yetaklovchi shkivni) vaqti-vaqti bilan yoki avtomat ravishda (shkiv tayanchiga osilgan qo‘shimcha yuk xisobiga) tashqi tomonga siljitish, xamda uzatmaga qo‘shimcha taranglovchi moslama (masalan taranglovchi rolik) kiritish yordamida oshiriladi. tasmali …

2 / 19

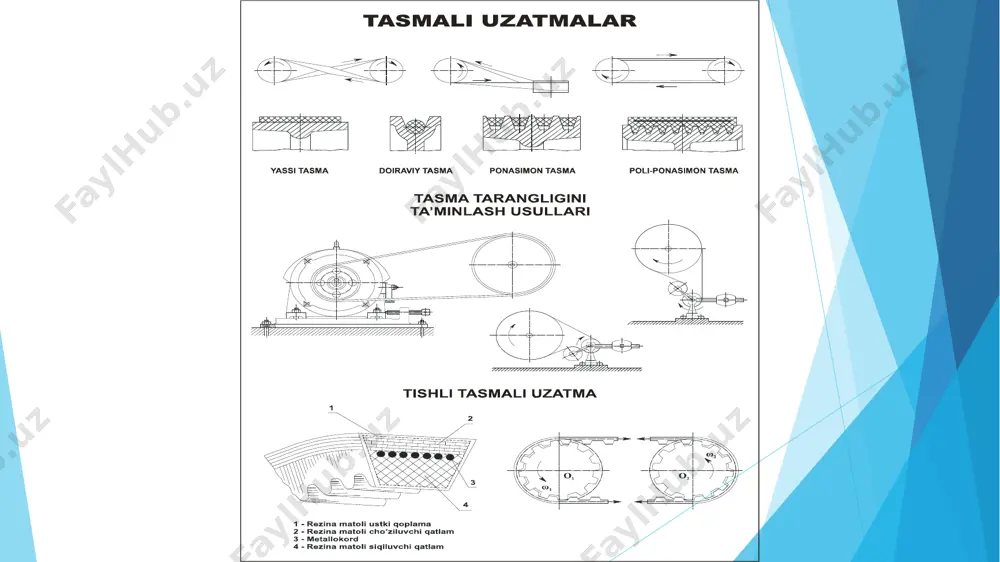

atiladigan quvvat kichik bo‘lganda; tishli tasmalar - uzatish nisbati o‘zgarmas bo‘lishi talab etilganida qo‘llaniladi. tasmali uzatmalarning afzallik va kamchiliklari afzalliklari: a) xarakatni ancha katta masofalarga uzatish mumkinligi; b) katta aylanish tezliklarda ishlay olishi; v) siltanishli, keskin o‘zgaruvchi va ortiqcha yuklanishlarga taʼsirsizliligi; g) tuzilishi nisbatan soddaligi, narxi arzonligi, moylanmasdan, ravon va shovqinsiz ishlashi; d) fik yetarli darajada yuqoriligi (µ = 0,91 ... 0,96); tayyorlash, ishlatish va xizmat ko‘rsatish nisbatan yengilligi. kamchiliklari: a) uzatish nisbati ish davomida bir xil saqlanmasligi (tishli tasma bundan mustasno); b) zanjirli uzatmaga nisbatan kam quvvatni uzatishi va tasma umrboqiyligining pastligi (ishlash muddati 2000 soatgacha); v) tasma tarangligini rostlab turish zarurligi; g) tasmaning tashqi muxit (quyosh nuri, issiqlik, sovuqlik, suyuqlik va boshq.) taʼsiriga chidamsizligi; d) vallar va ularning tayanchlariga tushadigan yuklanishlarning nisbatan kattaligi. tasmali uzatma geometriyasi va kinematikasi tasmali uzatmaning asosiy geometrik o‘lchamlari rasmda tasvirlangan, bu yerda: d1, d2 - yetaklovchi (kichik) va yetaklanuvchi (katta) shkivlar diametri, mm; …

3 / 19

tasmalar uchun  = 0,015 - 0,02 qabul qilinadi. biroq ish davomida  ning qiymati tasmaning cho‘zilishi va yeyilishi natijasida oshishi mumkin. tasmali uzatmadagi kuchlar va kuchlanilar. uzatma yig‘ilganida tasma shkivlarga boshlang‘ich taranglik kuchi fo bilan tortib qo‘yiladi. fo qiymati tasmaning materialiga bog‘liq ravishda boshlang‘ich cho‘zuvchi kuchlanish o va kesim yuzasi s ga bog‘liq belgilanadi. fo = o s. uzatma ishga tushganda tasma tarmoqlarining turlicha elastik deformatsiyalanishi natijasida ulardagi taranglik kuchlari quyidagicha o‘zgaradi f1 = f0 + 0,5 ft ; (1) f2 = f0 - 0,5 ft , (2) bu yerda: ft = p/v = 2t1/d1 – aylana kuch (p - uzatiladigan quvvat; v - tasma tezligi). (1) va (2) birgalikda yechilsa, f1 + f2 = 2 f0 ; kelib chiqadi. f1 - f2 = ft yetaklovchi tarmoqdagi aylana kuchning uzatma geometrik o‘lchamlariga bog‘liqlik ifodasi eyler formulasi yordamida quyidagi ko‘rinishda yozilishi mumkin: bu yerdan ko‘rinib turibdiki, uzatmadagi foydali kuch ft …

4 / 19

ovchi tarmoqqa kirish joyida yuzaga keladi  max =  v + 1 + э1  мax ≤ -1 tasmaning ishlash qobiliyati uning tortish qobiliyati va umrboqiyligi (ishonchli ishlash mudati) bilan belgilanadi. tasmaning tortish qobiliyati tasma materialining mustaxkamligi bilan, umrboqiyligi esa tasmaning mastaxkamligi va uning toliqishga chidamliligi bilan baholanadi. tasmaning umrboqiyligi kuchlanishlar qiymatidan tashqari, tasma shkivlarni qamragandagi egilish xarakteri va bu egilishning o‘zgarish siklining takrorlanishlariga ham bog‘liq bo‘ladi. tasma tarmoqlaridagi kuchlanishlarning o‘zgarishi nazorat savollari 1. tasmali uzatmalarning tasnifini aytib bering. 2. tasmali uzatmalarning afzallik va kamchiliklarini xamda qo‘llanish sohalarini ko‘rsating. 3. yassi tasmali rezinalashtirilgan va ip gazlama tasmalarni qaysi xollarda qo‘llash tavsiya etiladi? 4. ponasimon tasmaning yassi tasmadan qanday afzalliklari bor? 5. fo , f1 , f2 , ft lar nima va ular orasida qanday bog‘lanish mavjud? 6. nima uchun tasmalar oldindan taranglanadi? 7. elastik sirpanishning moxiyati tushuntiring. 8. elastik sirpanish bilan shataksirash orasida qanday farq bor? 9. ochiq yassi …

5 / 19
