1 / 30

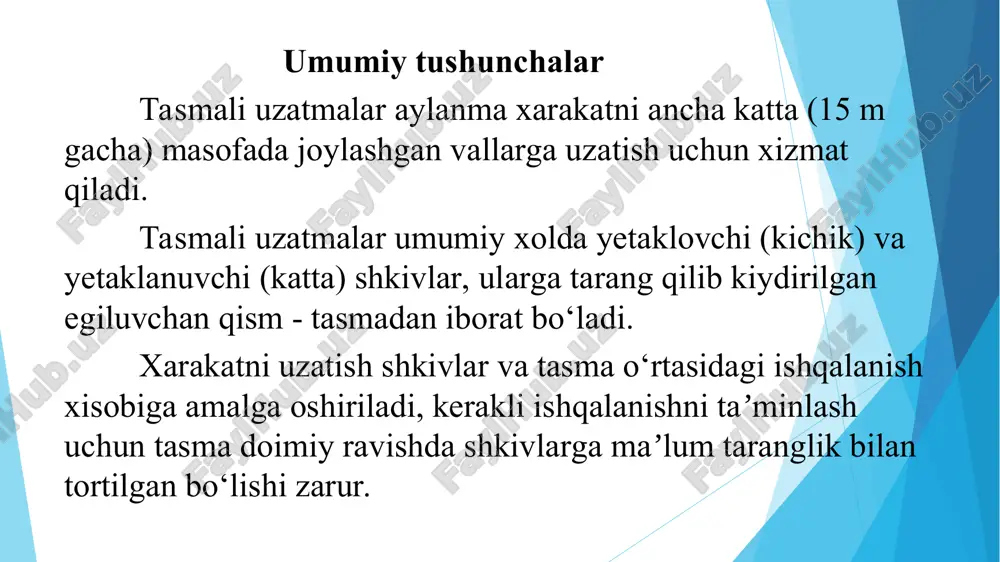

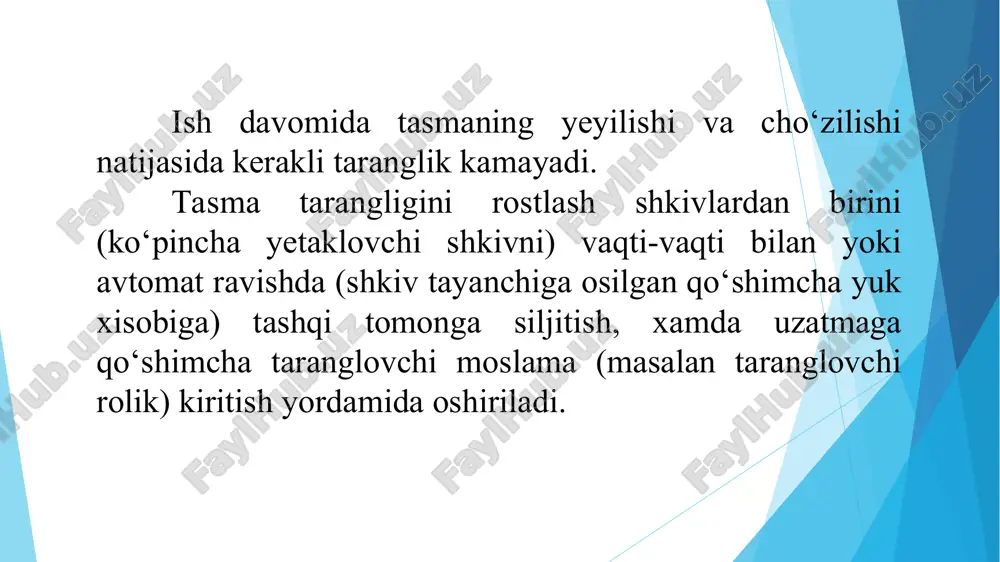

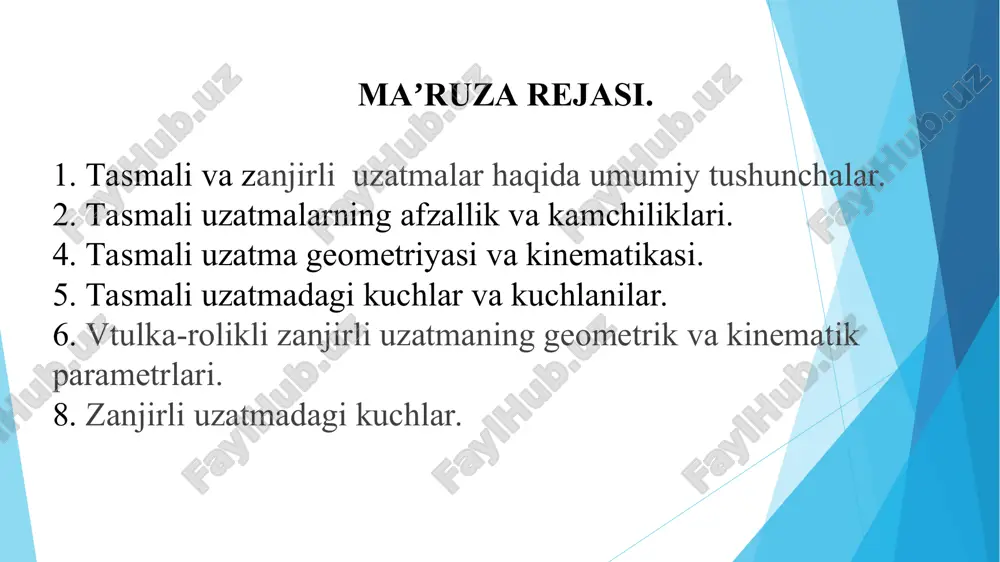

friktsion uzatmalar umumtexnik fanlar kafedrasi dotsenti rasulov azamat davronovich egiluvchan zvenoli mexanizmlar mavzu 03 amaliy mexanika fan: * maʼruza rejasi. 1. tasmali va zanjirli uzatmalar haqida umumiy tushunchalar. 2. tasmali uzatmalarning afzallik va kamchiliklari. 4. tasmali uzatma geometriyasi va kinematikasi. 5. tasmali uzatmadagi kuchlar va kuchlanilar. 6. vtulka-rolikli zanjirli uzatmaning geometrik va kinematik parametrlari. 8. zanjirli uzatmadagi kuchlar. umumiy tushunchalar tasmali uzatmalar aylanma xarakatni ancha katta (15 m gacha) masofada joylashgan vallarga uzatish uchun xizmat qiladi. tasmali uzatmalar umumiy xolda yetaklovchi (kichik) va yetaklanuvchi (katta) shkivlar, ularga tarang qilib kiydirilgan egiluvchan qism - tasmadan iborat bo‘ladi. xarakatni uzatish shkivlar va tasma o‘rtasidagi ishqalanish xisobiga amalga oshiriladi, kerakli ishqalanishni taʼminlash uchun tasma doimiy ravishda shkivlarga maʼlum taranglik bilan tortilgan bo‘lishi zarur. ish davomida tasmaning yeyilishi va cho‘zilishi natijasida kerakli taranglik kamayadi. tasma tarangligini rostlash shkivlardan birini (ko‘pincha yetaklovchi shkivni) vaqti-vaqti bilan yoki avtomat ravishda (shkiv tayanchiga osilgan qo‘shimcha yuk xisobiga) tashqi …

2 / 30

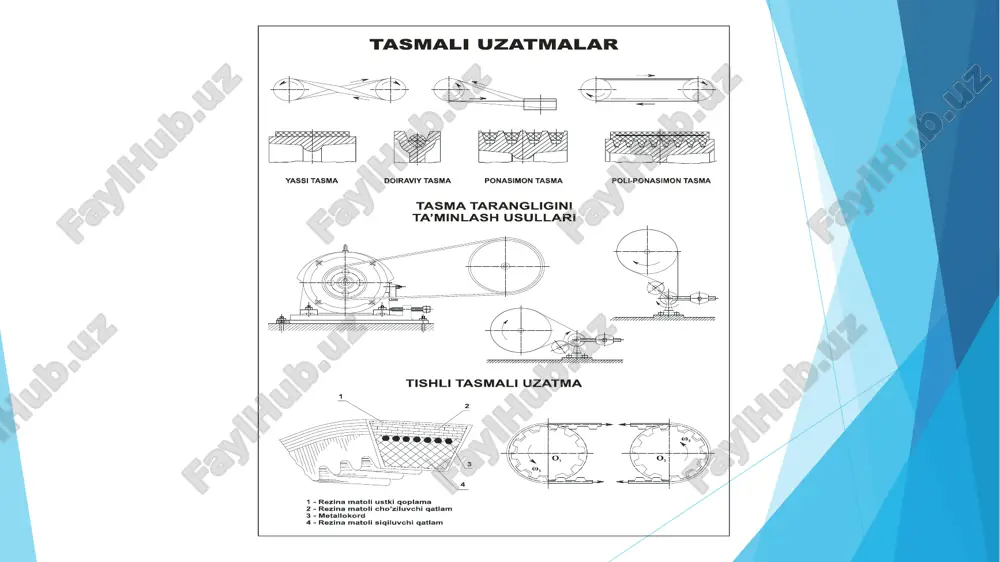

6m; v = 30m/s gacha) bo‘lganda va kattaroq quvvat uzatilganda; doiraviy tasmalar uzatiladigan quvvat kichik bo‘lganda; tishli tasmalar - uzatish nisbati o‘zgarmas bo‘lishi talab etilganida qo‘llaniladi. tasmali uzatmalarning afzallik va kamchiliklari afzalliklari: a) xarakatni ancha katta masofalarga uzatish mumkinligi; b) katta aylanish tezliklarda ishlay olishi; v) siltanishli, keskin o‘zgaruvchi va ortiqcha yuklanishlarga taʼsirsizliligi; g) tuzilishi nisbatan soddaligi, narxi arzonligi, moylanmasdan, ravon va shovqinsiz ishlashi; d) fik yetarli darajada yuqoriligi (µ = 0,91 ... 0,96); tayyorlash, ishlatish va xizmat ko‘rsatish nisbatan yengilligi. kamchiliklari: a) uzatish nisbati ish davomida bir xil saqlanmasligi (tishli tasma bundan mustasno); b) zanjirli uzatmaga nisbatan kam quvvatni uzatishi va tasma umrboqiyligining pastligi (ishlash muddati 2000 soatgacha); v) tasma tarangligini rostlab turish zarurligi; g) tasmaning tashqi muxit (quyosh nuri, issiqlik, sovuqlik, suyuqlik va boshq.) taʼsiriga chidamsizligi; d) vallar va ularning tayanchlariga tushadigan yuklanishlarning nisbatan kattaligi. tasmali uzatma geometriyasi va kinematikasi tasmali uzatmaning asosiy geometrik o‘lchamlari rasmda tasvirlangan, bu …

3 / 30

a bog‘liq bo‘lib, normal ishlayotgan yassi tasmalar uchun  = 0,01-0,02, ponasimon tasmalar uchun  = 0,015 - 0,02 qabul qilinadi. biroq ish davomida  ning qiymati tasmaning cho‘zilishi va yeyilishi natijasida oshishi mumkin. tasmali uzatmadagi kuchlar va kuchlanilar. uzatma yig‘ilganida tasma shkivlarga boshlang‘ich taranglik kuchi fo bilan tortib qo‘yiladi. fo qiymati tasmaning materialiga bog‘liq ravishda boshlang‘ich cho‘zuvchi kuchlanish o va kesim yuzasi s ga bog‘liq belgilanadi. fo = o s. uzatma ishga tushganda tasma tarmoqlarining turlicha elastik deformatsiyalanishi natijasida ulardagi taranglik kuchlari quyidagicha o‘zgaradi f1 = f0 + 0,5 ft ; (1) f2 = f0 - 0,5 ft , (2) bu yerda: ft = p/v = 2t1/d1 – aylana kuch (p - uzatiladigan quvvat; v - tasma tezligi). (1) va (2) birgalikda yechilsa, f1 + f2 = 2 f0 ; kelib chiqadi. f1 - f2 = ft yetaklovchi tarmoqdagi aylana kuchning uzatma geometrik o‘lchamlariga bog‘liqlik ifodasi eyler formulasi yordamida …

4 / 30

hlanishlar epyurasidan ko‘rinib turibdiki, eng katta kuchlanishlar tasmaning yetaklovchi tarmoqqa kirish joyida yuzaga keladi  max =  v + 1 + e1  max ≤ -1 tasmaning ishlash qobiliyati uning tortish qobiliyati va umrboqiyligi (ishonchli ishlash mudati) bilan belgilanadi. tasmaning tortish qobiliyati tasma materialining mustaxkamligi bilan, umrboqiyligi esa tasmaning mastaxkamligi va uning toliqishga chidamliligi bilan baholanadi. tasmaning umrboqiyligi kuchlanishlar qiymatidan tashqari, tasma shkivlarni qamragandagi egilish xarakteri va bu egilishning o‘zgarish siklining takrorlanishlariga ham bog‘liq bo‘ladi. tasma tarmoqlaridagi kuchlanishlarning o‘zgarishi zanjirli uzatmalar haqida umumiy tushunchalar. zanjirli uzatmaning turlari va tuzilishi: zanjirli uzatma maxsus tuzilishdagi ikkita tishli g‘ildirak (yulduzcha) va unga kiydirilgan cheksiz egiluvchan zanjirdan iborat. yetaklovchi va yetaklanuvchi 2 yulduzchalar va zanjir 1 o‘zaro bog‘lanib uzatmani hosil qiladi. uzatma harakati zanjirni yulduzcha tishlariga ilashishiga asoslangan. zanjirli uzatma turlari rolikli vtulkali tishli soniga qarab.. bir qatorli ko’p qatorli vtulka-rolikli zanjir tashqi zveno 2, valik 3 ga presslanib o‘rnatilgan, ichki zveno 1, …

5 / 30

i bo‘lgan plastinkalar majmuidan iborat. yulduzchaning tishlari plastinka chiqiqlari orasida joylashgan xolda ilashishda bo‘lib tortish qobiliyati ancha katta bo‘ladi. tishli zanjirlar vtulka rolikliga nisbatan yetarli darajada ravon va shovqinsiz ishlaydi. tishli zanjirli uzatmalar nisbatan katta aylana tezlikda ishlay oladi 35 m/s gacha, lekin ularni tayyorlash va montajiga yuqori aniqlik talab etiladi. zanjirli uzatmalarning afzalliklari: harakatni nisbatan uzoq masofaga uzata oladi, vallar orasida masofa 5 m ga etadi. vallarga tushadigan kuch tasmali uzatmalarga qaraganda kichik. sirpanish hodisasi ro‘y bermaydi, uzatish soni o‘zgarmas. tasmali uzatmaga nisbatan kattaroq quvvatni uzata oladi. zanjirli uzatmalar markazlararo masofa nisbatan katta bo‘lganda, tishli uzatmalarda bajarish murakkab, tasmada esa etarli darajada ishonchli natija bermaydigan hollarda ishlatiladi. zanjirli uzatmalarning kamchiliklari: zanjir ayrim-ayrim, bikrligi katta bo‘lgan zvenolardan iborat bo‘lib, yulduzcha aylanasi bo‘yicha joylashmay, balki ko‘pburchak tashkil qiladi, natijada sharnirlarda yeyilish xosil bo‘ladi, shovqin bilan ishlay boshlaydi, qo‘shimcha zarbli yuklanish xosil bo‘ladi. tannarxi yuqori. e’tibor bilan qarab turishni va sinchiklab montaj …
