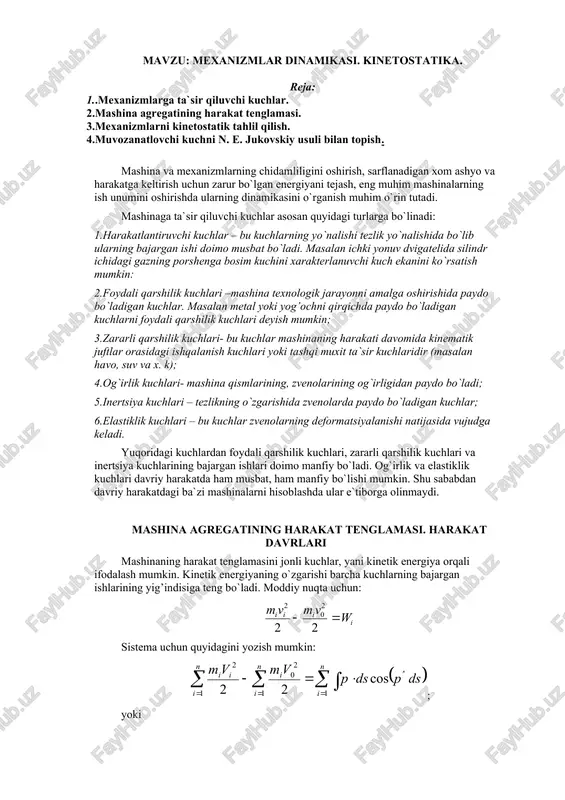

mavzu: mexanizmlar dinamikasi. kinetostatika. reja: 1..mexanizmlarga ta`sir qiluvchi kuchlar. 2.mashina agregatining harakat tenglamasi. 3.mexanizmlarni kinetostatik tahlil qilish. 4.muvozanatlovchi kuchni n. e. jukovskiy usuli bilan topish. mashina va mexanizmlarning chidamliligini oshirish, sarflanadigan xom ashyo va harakatga keltirish uchun zarur bo`lgan energiyani tejash, eng muhim mashinalarning ish unumini oshirishda ularning dinamikasini o`rganish muhim o`rin tutadi. mashinaga ta`sir qiluvchi kuchlar asosan quyidagi turlarga bo`linadi: 1.harakatlantiruvchi kuchlar – bu kuchlarning yo`nalishi tezlik yo`nalishida bo`lib ularning bajargan ishi doimo musbat bo`ladi. masalan ichki yonuv dvigatelida silindr ichidagi gazning porshenga bosim kuchini xarakterlanuvchi kuch ekanini ko`rsatish mumkin: 2.foydali qarshilik kuchlari –mashina texnologik jarayonni amalga oshirishida paydo bo`ladigan kuchlar. masalan metal yoki yog’ochni qirqichda paydo bo`ladigan kuchlarni foydali qarshilik kuchlari deyish mumkin; 3.zararli qarshilik kuchlari- bu kuchlar mashinaning harakati davomida kinematik juftlar orasidagi ishqalanish kuchlari yoki tashqi muxit ta`sir kuchlaridir (masalan havo, suv va x. k); 4.og`irlik kuchlari- mashina qismlarining, zvenolarining og`irligidan paydo bo`ladi; 5.inertsiya kuchlari – …

2 / 8

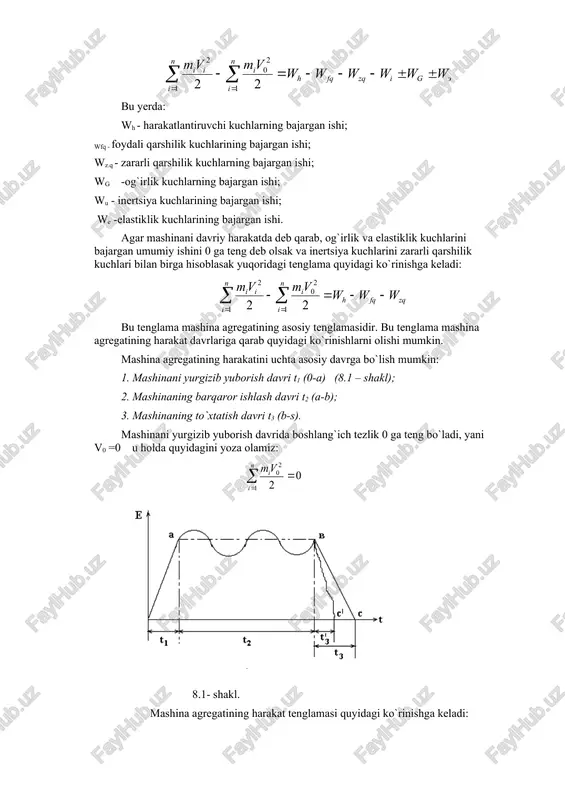

gan ishlarining yig’indisiga teng bo`ladi. moddiy nuqta uchun: sistema uchun quyidagini yozish mumkin: ; yoki bu yerda: wh - harakatlantiruvchi kuchlarning bajargan ishi; wfq - foydali qarshilik kuchlarining bajargan ishi; wz.q - zararli qarshilik kuchlarning bajargan ishi; wg -og`irlik kuchlarning bajargan ishi; wu - inertsiya kuchlarining bajargan ishi; we -elastiklik kuchlarining bajargan ishi. agar mashinani davriy harakatda deb qarab, og`irlik va elastiklik kuchlarini bajargan umumiy ishini 0 ga teng deb olsak va inertsiya kuchlarini zararli qarshilik kuchlari bilan birga hisoblasak yuqoridagi tenglama quyidagi ko`rinishga keladi: bu tenglama mashina agregatining asosiy tenglamasidir. bu tenglama mashina agregatining harakat davrlariga qarab quyidagi ko`rinishlarni olishi mumkin. mashina agregatining harakatini uchta asosiy davrga bo`lish mumkin: 1. mashinani yurgizib yuborish davri t1 (0-a) (8.1 – shakl); 2. mashinaning barqaror ishlash davri t2 (a-b); 3. mashinaning to`xtatish davri t3 (b-s). mashinani yurgizib yuborish davrida boshlang`ich tezlik 0 ga teng bo`ladi, yani v0 =0 u holda quyidagini yoza …

3 / 8

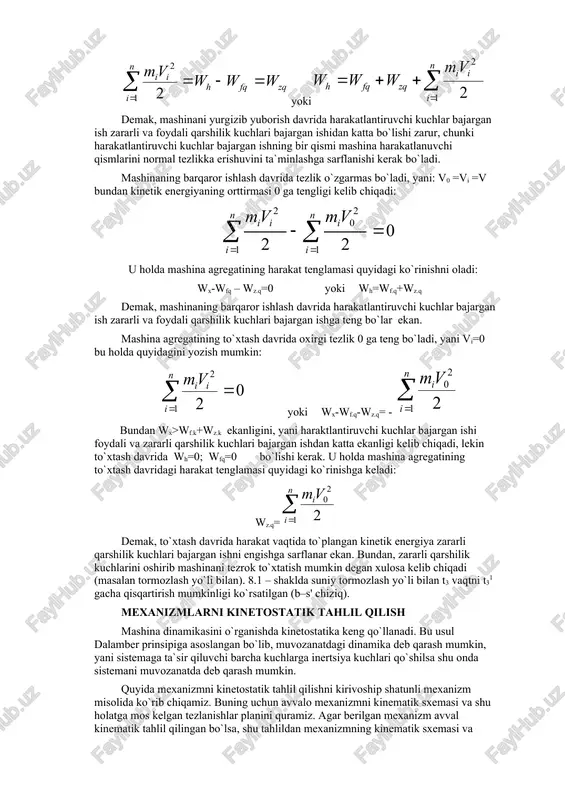

ezlik 0 ga teng bo`ladi, yani vi=0 bu holda quyidagini yozish mumkin: yoki wx-wf.q-wz.q= - bundan wx>wf.k+wz.k ekanligini, yani haraktlantiruvchi kuchlar bajargan ishi foydali va zararli qarshilik kuchlari bajargan ishdan katta ekanligi kelib chiqadi, lekin to`xtash davrida wh=0; wfq=0 bo`lishi kerak. u holda mashina agregatining to`xtash davridagi harakat tenglamasi quyidagi ko`rinishga keladi: wz.q= demak, to`xtash davrida harakat vaqtida to`plangan kinetik energiya zararli qarshilik kuchlari bajargan ishni engishga sarflanar ekan. bundan, zararli qarshilik kuchlarini oshirib mashinani tezrok to`xtatish mumkin degan xulosa kelib chiqadi (masalan tormozlash yo`li bilan). 8.1 – shaklda suniy tormozlash yo`li bilan t3 vaqtni t31 gacha qisqartirish mumkinligi ko`rsatilgan (b–s' chiziq). mexanizmlarni kinetostatik tahlil qilish mashina dinamikasini o`rganishda kinetostatika keng qo`llanadi. bu usul dalamber prinsipiga asoslangan bo`lib, muvozanatdagi dinamika deb qarash mumkin, yani sistemaga ta`sir qiluvchi barcha kuchlarga inertsiya kuchlari qo`shilsa shu onda sistemani muvozanatda deb qarash mumkin. quyida mexanizmni kinetostatik tahlil qilishni kirivoship shatunli mexanizm misolida ko`rib chiqamiz. …

4 / 8

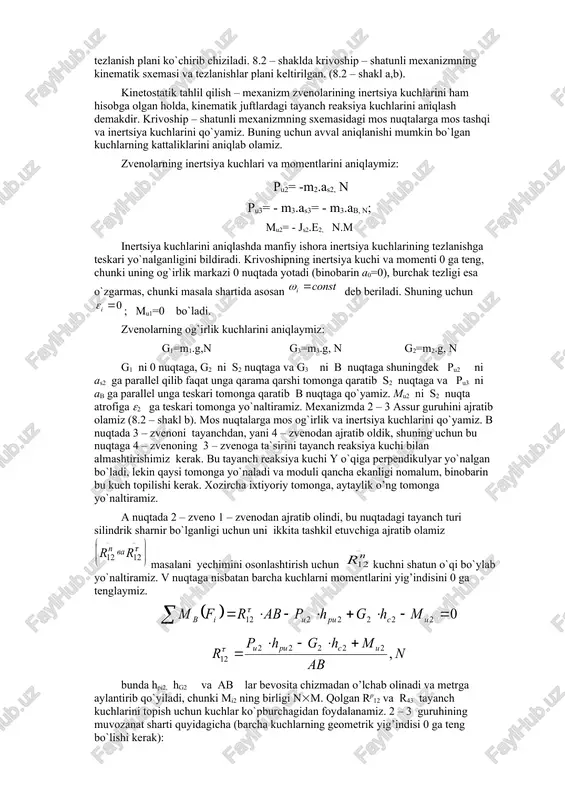

i aniqlaymiz: pu2= -m2.as2, n pu3= - m3.as3= - m3.ab, n; mu2= - js2.e2, n.m inertsiya kuchlarini aniqlashda manfiy ishora inertsiya kuchlarining tezlanishga teskari yo`nalganligini bildiradi. krivoshipning inertsiya kuchi va momenti 0 ga teng, chunki uning og`irlik markazi 0 nuqtada yotadi (binobarin a0=0), burchak tezligi esa o`zgarmas, chunki masala shartida asosan deb beriladi. shuning uchun ; mu1=0 bo`ladi. zvenolarning og`irlik kuchlarini aniqlaymiz: g1=m1.g,n g3=m3.g, n g2=m2.g, n g1 ni 0 nuqtaga, g2 ni s2 nuqtaga va g3 ni b nuqtaga shuningdek pu2 ni as2 ga parallel qilib faqat unga qarama qarshi tomonga qaratib s2 nuqtaga va pu3 ni ab ga parallel unga teskari tomonga qaratib b nuqtaga qo`yamiz. mu2 ni s2 nuqta atrofiga 2 ga teskari tomonga yo`naltiramiz. mexanizmda 2 – 3 assur guruhini ajratib olamiz (8.2 – shakl b). mos nuqtalarga mos og`irlik va inertsiya kuchlarini qo`yamiz. b nuqtada 3 – zvenoni tayanchdan, yani 4 – zvenodan ajratib oldik, …

5 / 8

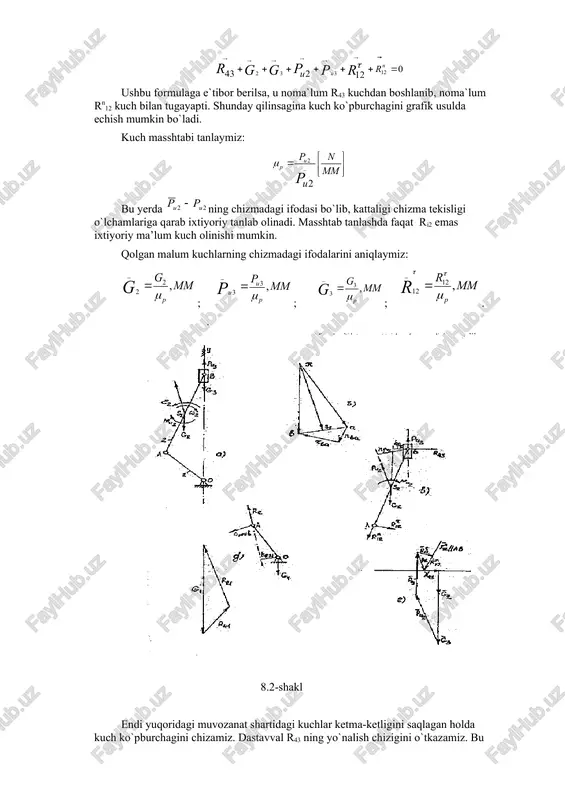

kuchdan boshlanib, noma`lum rn12 kuch bilan tugayapti. shunday qilinsagina kuch ko`pburchagini grafik usulda echish mumkin bo`ladi. kuch masshtabi tanlaymiz: bu yerda ning chizmadagi ifodasi bo`lib, kattaligi chizma tekisligi o`lchamlariga qarab ixtiyoriy tanlab olinadi. masshtab tanlashda faqat ri2 emas ixtiyoriy ma’lum kuch olinishi mumkin. qolgan malum kuchlarning chizmadagi ifodalarini aniqlaymiz: ; ; ; . . 8.2-shakl endi yuqoridagi muvozanat shartidagi kuchlar ketma-ketligini saqlagan holda kuch ko`pburchagini chizamiz. dastavval r43 ning yo`nalish chizigini o`tkazamiz. bu chiziqda ixtiyoriy nuqta tanlab va larning chizmadagi kattaliklarini yo`nalishlarini saqlagan holda qo’yib chiqamiz (8.2 – shakl g). agar yuqoridagi hisoblashlarda ning ishorasi manfiy chiqsa, uni teskari tomonga yo`naltirish zarur bo`ladi. tugagan nuqtadan ni qo’yishimiz kerak, bu kuchning faqat yo`nalish chizig’i ma`lum (ab ga parallel). demak ab ga parallel chiziq o`tkazamiz, bu chiziq, r43 kuchning yo`nalish chizigi bilan kesishgan nuqtada kuch ko`pburchagi yopiladi. muvozanat sharti ham shunday, kuchlarning teng ta`sir etuvchisi 0 ga teng bo`lishi uchun shu kuchdan …
