1 / 18

3-маъруза механизмларни классификацияси 12-ma’ruza. mashina va mexanizmlar dinamikasi reja: mashina va mexanizmlar dinamikasini asosiy masalalari mashinaga ta’sir etadigan kuchlar mashinaning harakat tenglamasi mexanizm zvenolaridagi inersiya kuchlari кinematik juftliklardagi reaksiya kuchlari * mashina va mexanizmlar dinamikasini asosiy masalalari. mashina va mexanizmlar dinamikasida quyidagi asosiy masalalar yechiladi: kinematik juftliklarda hosil bo’ladigan kuchlar aniqlanadi; ishqalanish kuchlar va ularni mexanizmga ta’siri o’rganiladi; mexanizmni kuchlar ta’sirida harakar qonunlari aniqlanadi: mexanizm berilgan harakatini ta’minlaydigan shartlar aniqlanadi; mexanizm va mashinalarni muvozanatlashtirish shartlari aniqlanadi; * 2. mashinaga ta’sir etadigan kuchlar 1). mexanizmni harakatlantiruvchi kuch yoki momentlar; masalan, ichki yonuv dvigatelida silindr ichidagi gaz bosimi, mexanizmlarda dvigatellarning aylantiruvchi momenti va h.z. 2). mexanizmga ta’sir qiladigan foydali qarshilik kuchlari yoki momentlari; mashina texnologik jarayonni bajarish davrida qarshilikka uchraydi. qarshilikni yengish uchun sarf qilinadigan foydali kuch yoki momentlar 3). mashina va mexanizm tarkibidagi zvenolarning og’irlik kuchlari; 4). mashina va mexanizm harakati vaqtida hosil bo’ladigan zararli qarshilik kuchlari yoki momentlari; (ishqalanish kuchlari) …

2 / 18

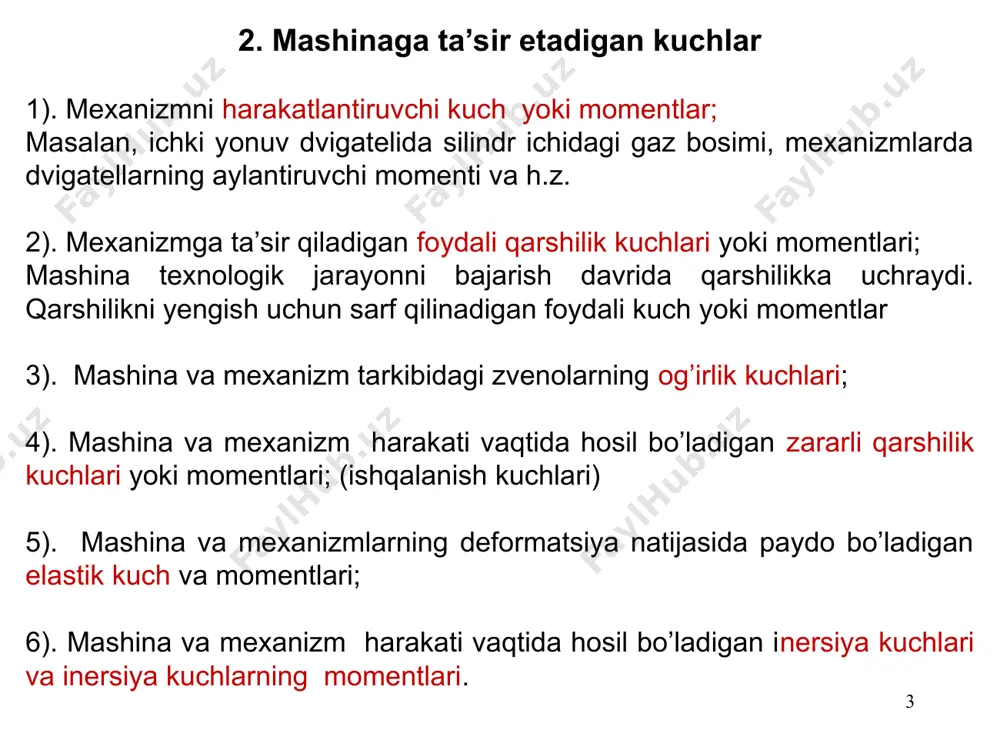

na harakatida uch asosiy davr bor: t1 - mashina yurgizilish davri; t2 - mashinaning barqaror yurish davri; t3 - mashinaning toxtash davri; * 4.mexanizm zvenolaridagi inertsiya kuchlari * inersiya kuchi mashina va mexanizm zvenolariga butun uzunlik bo’yicha taqsimlangan kuchlar qatoriga kirib, uning qiymatlari tezlanishlarga to’g’ri proporsional ravishda o’zgaradi: – zveno massasi, kg; – zveno og’irlik markazining tezlanishi, ; - zvenoning og’irlik markaziga nisbatan inersiya momenti, ; - zvenoning burchak tezlanishi, ; manfiy ishora inersiya kuchi tezlanishga, inersiya kuchlar momenti burchak tezlanishiga teskari yo’nalishini ko’rsatadi - inersiya kuchi, n; - inersiya kuchlar momenti, nm * tekis parallel harakatdagi zveno uchun. bc zveno s – zvenoning og’irlik markazi * ilgarilanma harakatdagi zveno uchun aylanma harakatdagi zveno uchun ‘ab’ zvenoning og’irlik markazi qo’zg’almas ‘a’ nuqtada bo’lganda * * 5. кinematik juftliklardagi reaksiya kuchlari boshqa jismlar bilan bog’liq bo’lmagan va ixtiyoriy tomonga harakatlanishi mumkin jism – erkin jism deb nomlanadi. ixtiyoriy tomonga boshqa jismlar …

3 / 18

o’lgan tashkil etuvchiga ajratamiz. tashkil etuvchilarning yo’nalishlarini o’zimiz tanlaymiz. * * reaksiya kuchlari –bu bir jismni ikkinchi jismga ta’sir kuchi. masalan 1-zvenodan 2 zvenoga ta’sir etayotgan kuch r12 va teskari 2-zvenodan 1 zvenoga ta’sir etayotgan kuch r21 * iv sinfdagi kinematik juftligida reaktsiya kuchlari bu sinfdagi kinematik juftliklarda reaksiya kuchi tegib turgan yuzalarning normali bo’yicha yo’nalgan bo’ladi * nazorat savollari 1. mexanizmlar dinamikasida qanday asosiy masalalarni yechadi? 2. mashinaga qanday kuchlar ta’sir etadi? 3. mashinaning harakat tenglamasini va uning tashkil etuvchilarning mazmunini keltiring. 4. inertsiya kuchlari haqida nima bilasiz? ilgarilanma, aylanma va tekis parallel harakatdagi inertsiya kuchlari. 5. erkin jism, bog’lanishlar va reaktsiya kuchlari tushunchalari.

4 / 18

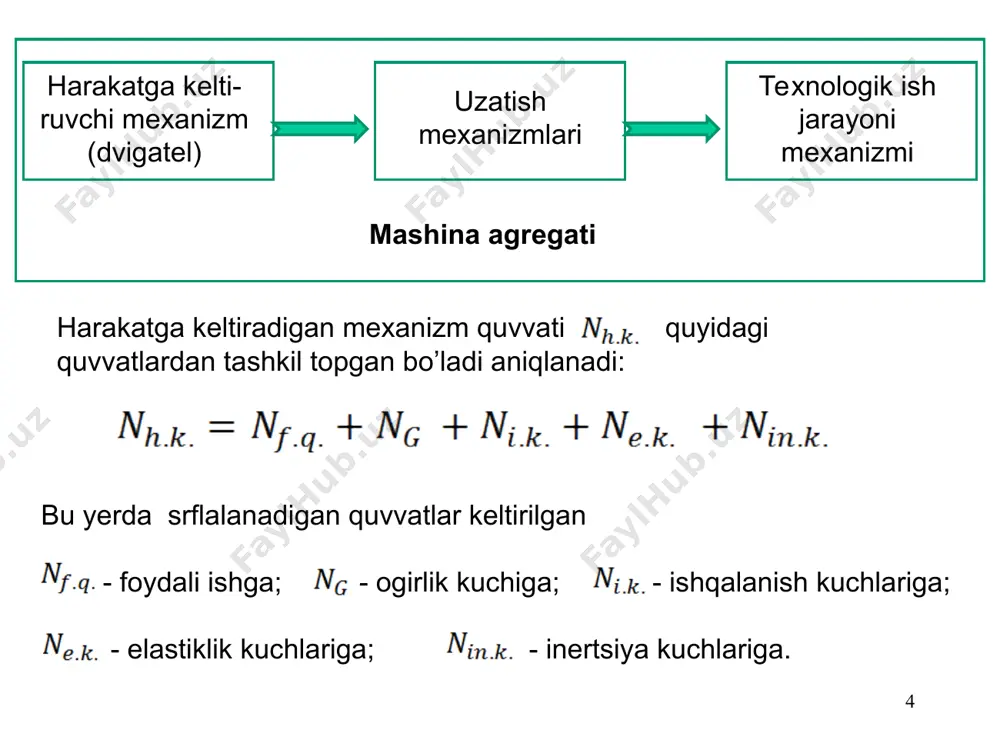

12-ma’ruza. mashina va mexanizmlar dinamikasi - Page 4

5 / 18

12-ma’ruza. mashina va mexanizmlar dinamikasi - Page 5
