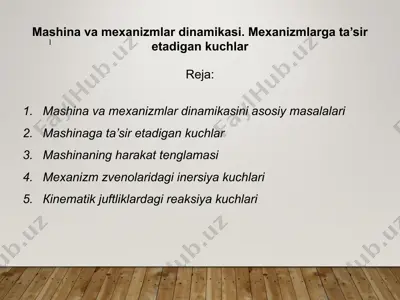

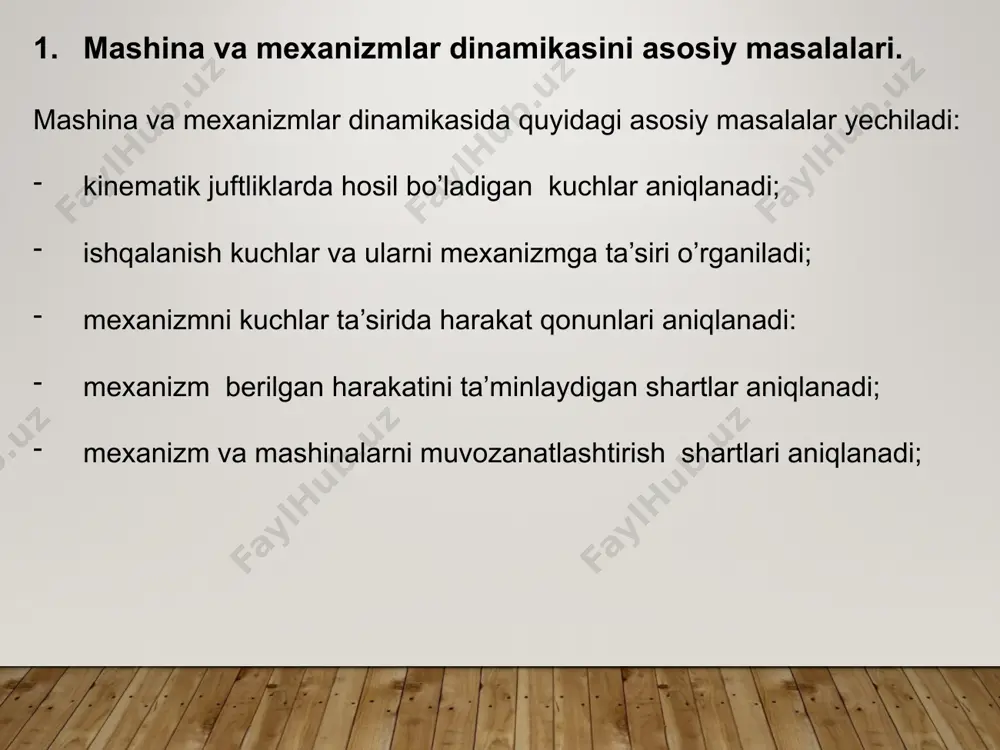

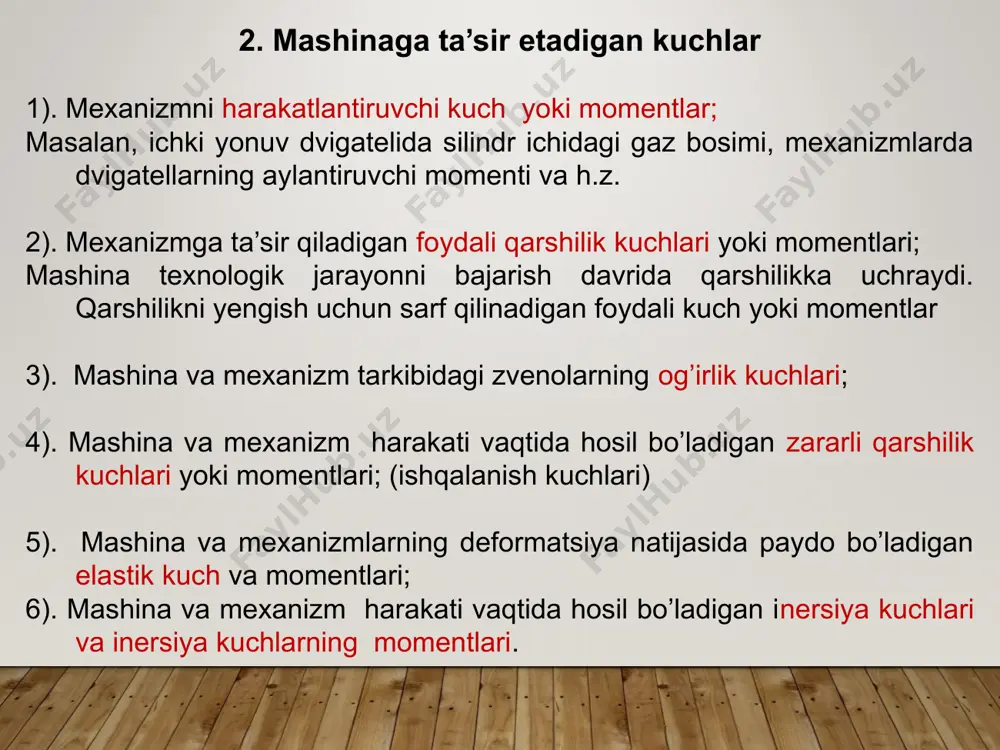

1722075166.pptx /docprops/thumbnail.jpeg mashina va mexanizmlar dinamikasi. mexanizmlarga ta’sir etadigan kuchlar mashina va mexanizmlar dinamikasi. mexanizmlarga ta’sir etadigan kuchlar reja: mashina va mexanizmlar dinamikasini asosiy masalalari mashinaga ta’sir etadigan kuchlar mashinaning harakat tenglamasi mexanizm zvenolaridagi inersiya kuchlari кinematik juftliklardagi reaksiya kuchlari 1 mashina va mexanizmlar dinamikasini asosiy masalalari. mashina va mexanizmlar dinamikasida quyidagi asosiy masalalar yechiladi: kinematik juftliklarda hosil bo’ladigan kuchlar aniqlanadi; ishqalanish kuchlar va ularni mexanizmga ta’siri o’rganiladi; mexanizmni kuchlar ta’sirida harakat qonunlari aniqlanadi: mexanizm berilgan harakatini ta’minlaydigan shartlar aniqlanadi; mexanizm va mashinalarni muvozanatlashtirish shartlari aniqlanadi; 2. mashinaga ta’sir etadigan kuchlar 1). mexanizmni harakatlantiruvchi kuch yoki momentlar; masalan, ichki yonuv dvigatelida silindr ichidagi gaz bosimi, mexanizmlarda dvigatellarning aylantiruvchi momenti va h.z. 2). mexanizmga ta’sir qiladigan foydali qarshilik kuchlari yoki momentlari; mashina texnologik jarayonni bajarish davrida qarshilikka uchraydi. qarshilikni yengish uchun sarf qilinadigan foydali kuch yoki momentlar 3). mashina va mexanizm tarkibidagi zvenolarning og’irlik kuchlari; 4). mashina va mexanizm harakati vaqtida …

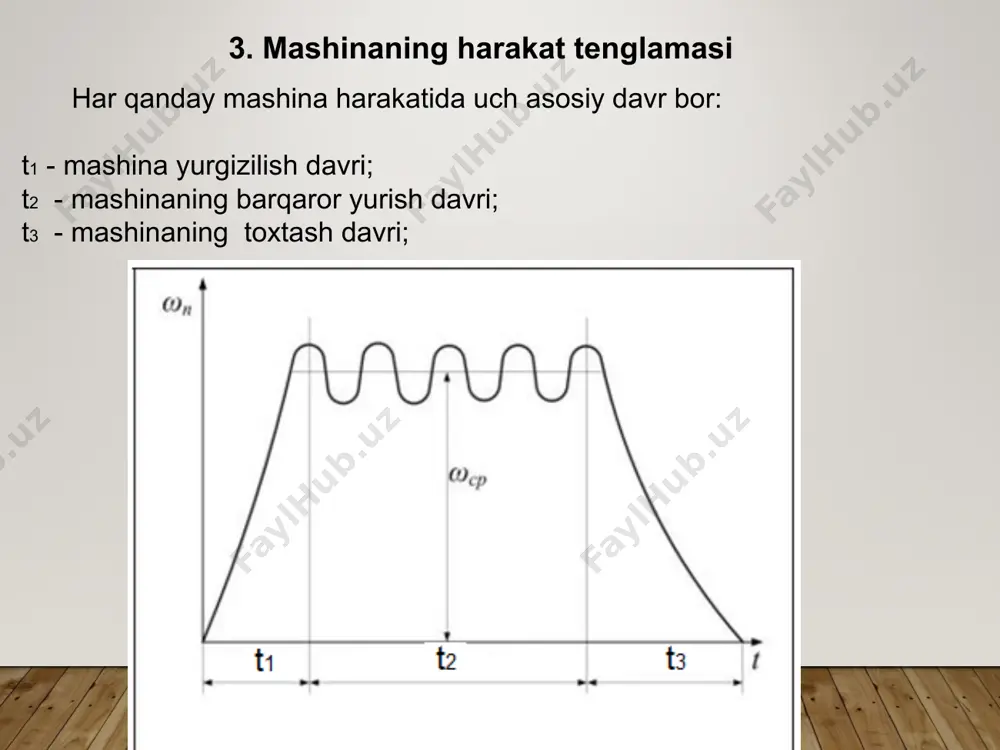

tiklik kuchlariga; - inertsiya kuchlariga. 3. mashinaning harakat tenglamasi har qanday mashina harakatida uch asosiy davr bor: t1 - mashina yurgizilish davri; t2 - mashinaning barqaror yurish davri; t3 - mashinaning toxtash davri; 4.mexanizm zvenolaridagi inersiya kuchlari 7 inersiya kuchi mashina va mexanizm zvenolariga butun uzunlik bo’yicha taqsimlangan kuchlar qatoriga kirib, uning qiymatlari tezlanishlarga to’g’ri proporsional ravishda o’zgaradi: – zveno massasi, kg; – zveno og’irlik markazining tezlanishi, ; - zvenoning og’irlik markaziga nisbatan inersiya momenti, ; - zvenoning burchak tezlanishi, ; manfiy ishora inersiya kuchi tezlanishga, inersiya kuchlar momenti burchak tezlanishiga teskari yo’nalishini ko’rsatadi - inersiya kuchi, n; - inersiya kuchlar momenti, nm tekis parallel harakatdagi zveno uchun. bc zveno s – zvenoning og’irlik markazi ilgarilanma harakatdagi zveno uchun aylanma harakatdagi zveno uchun ‘ab’ zvenoning og’irlik markazi qo’zg’almas ‘a’ nuqtada bo’lganda 5. кinematik juftliklardagi reaksiya kuchlari boshqa jismlar bilan bog’liq bo’lmagan va ixtiyoriy tomonga harakatlanishi mumkin jism – erkin jism …

, lekin uning yo’nalishi nomalum bo’lgani uchun bu kuchni ikkita o’zaro tik bo’lgan tashkil etuvchiga ajratamiz. tashkil etuvchilarning yo’nalishlarini o’zimiz tanlaymiz. 14 15 reaksiya kuchlari –bu bir jismni ikkinchi jismga ta’sir kuchi. masalan 1-zvenodan 2 zvenoga ta’sir etayotgan kuch r12 va teskari 2-zvenodan 1 zvenoga ta’sir etayotgan kuch r21 iv sinfdagi kinematik juftligida reaksiya kuchlari bu sinfdagi kinematik juftliklarda reaksiya kuchi tegib turgan yuzalarning normali bo’yicha yo’nalgan bo’ladi nazorat savollari 1. mexanizmlar dinamikasida qanday asosiy masalalarni yechadi? 2. mashinaga qanday kuchlar ta’sir etadi? 3. mashinaning harakat tenglamasini va uning tashkil etuvchilarning mazmunini keltiring. 4. inertsiya kuchlari haqida nima bilasiz? ilgarilanma, aylanma va tekis parallel harakatdagi inertsiya kuchlari. 5. erkin jism, bog’lanishlar va reaktsiya kuchlari tushunchalari. image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.jpeg image12.png image13.png image22.png image23.png image24.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image36.png image37.png …
