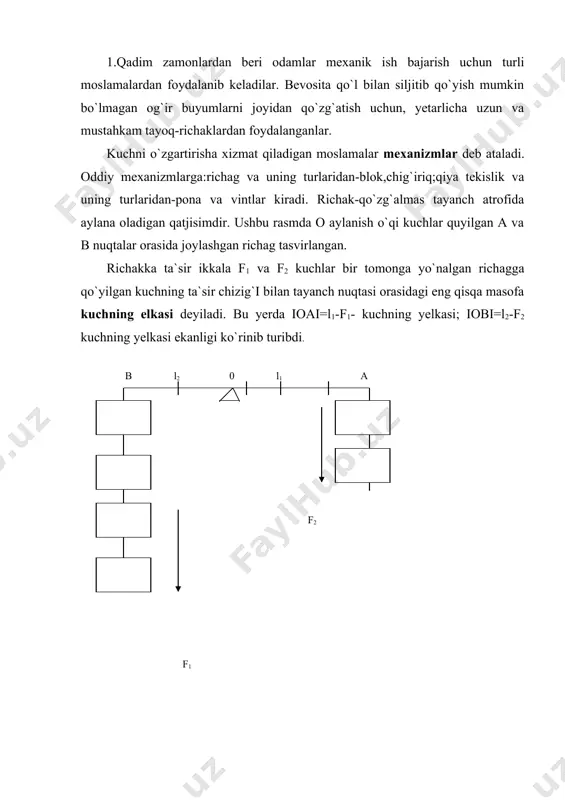

1403777142_46892.doc 1 2 2 1 l l f f = 1 2 2 1 f f s s = 2 p f = - = g m f ov n a ishq f n g m a m + + = oddiy mashina va mexanizmlar reja: 1. richaglar. mexanikaning oltin qoidasi. 2. bloklar 3. qiya tekislik 4. oddiy mexanizmlarning texnikada va turmushda qo`llanilishi 5. mexanizmning foydali ish koeffitsiyenti 1.qadim zamonlardan beri odamlar mexanik ish bajarish uchun turli moslamalardan foydalanib keladilar. bevosita qo`l bilan siljitib qo`yish mumkin bo`lmagan og`ir buyumlarni joyidan qo`zg`atish uchun, yetarlicha uzun va mustahkam tayoq-richaklardan foydalanganlar. kuchni o`zgartirisha xizmat qiladigan moslamalar mexanizmlar deb ataladi. oddiy mexanizmlarga:richag va uning turlaridan-blok,chig`iriq;qiya tekislik va uning turlaridan-pona va vintlar kiradi. richak-qo`zg`almas tayanch atrofida aylana oladigan qatjisimdir. ushbu rasmda o aylanish o`qi kuchlar quyilgan a va b nuqtalar orasida joylashgan richag tasvirlangan. richakka ta`sir ikkala f1 va f2 kuchlar bir tomonga yo`nalgan richagga …

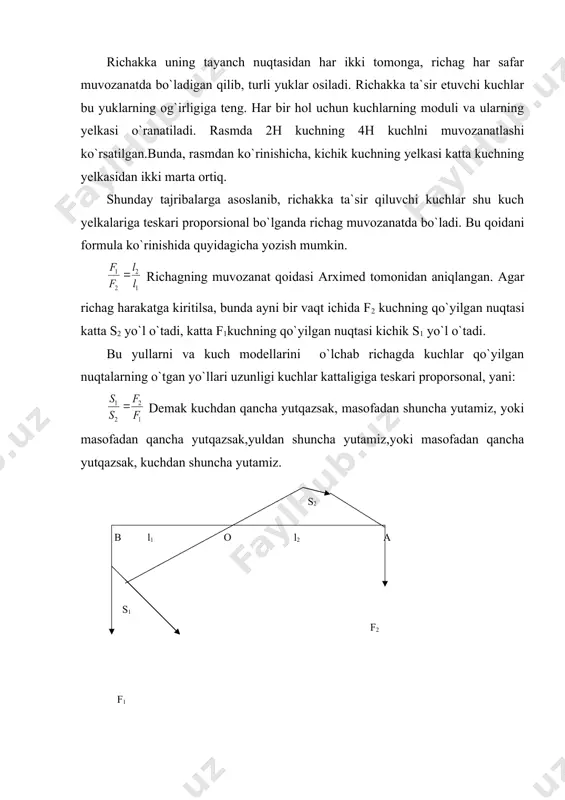

tta s2 yo`l o`tadi, katta f1kuchning qo`yilgan nuqtasi kichik s1 yo`l o`tadi. bu yullarni va kuch modellarini o`lchab richagda kuchlar qo`yilgan nuqtalarning o`tgan yo`llari uzunligi kuchlar kattaligiga teskari proporsonal, yani: demak kuchdan qancha yutqazsak, masofadan shuncha yutamiz, yoki masofadan qancha yutqazsak,yuldan shuncha yutamiz,yoki masofadan qancha yutqazsak, kuchdan shuncha yutamiz. s2 b l1 o l2 a s1 f2 f1 2. blok. oboymaga maxkamlangan g`ildirak bo`lib, uning aylanasini nov shaklida o`yilgan bo`ladi. blokning novi orqali ip arqon yoki zanjir o`tkaziladi. blokning ikki turi mavjud bo`lib,ular kuchar va kuchmas bloklarga bo`linadi. ko`chmas blok deb, yukni kutarganda o`qi kutarilmaydigan va pasaymaydigan blokka aytiladi.kuchmas blokni kuch yelkalari g`ildirak radiusiga teng bo`lgan teng yelkali richag deb qarash mumkin.bunday blok kuchdan yutuq bermydi, ammo kuch ta`iri yunalishini o`zgartirishga imkon beradi.oa=ob=r p=f kuchar blok o`qi bilan birga ko`tariladigan va tushadigan blokdir. yuqoridagi rasmda unga mos richag tasvirlangan: o- richagning tayanch nuqtasi: oa- kesma _p kuch yelkasi va ob …

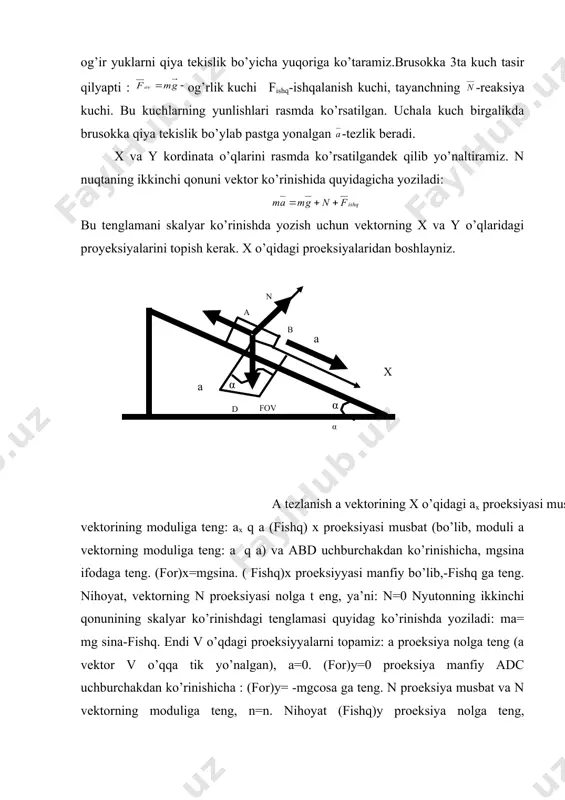

irgalikda brusokka qiya tekislik bo’ylab pastga yonalgan -tezlik beradi. x va y kordinata o’qlarini rasmda ko’rsatilgandek qilib yo’naltiramiz. n nuqtaning ikkinchi qonuni vektor ko’rinishida quyidagicha yoziladi: bu tenglamani skalyar ko’rinishda yozish uchun vektorning x va y o’qlaridagi proyeksiyalarini topish kerak. x o’qidagi proeksiyalaridan boshlayniz. a tezlanish a vektorining x o’qidagi ax proeksiyasi musbat bo’lib, moduli a vektorining moduliga teng: ax q a (fishq) x proeksiyasi musbat (bo’lib, moduli a vektorning moduliga teng: a q a) va abd uchburchakdan ko’rinishicha, mgsina ifodaga teng. (for)x=mgsina. ( fishq)x proeksiyyasi manfiy bo’lib,-fishq ga teng. nihoyat, vektorning n proeksiyasi nolga t eng, ya’ni: n=0 nyutonning ikkinchi qonunining skalyar ko’rinishdagi tenglamasi quyidag ko’rinishda yoziladi: ma= mg sina-fishq. endi v o’qdagi proeksiyyalarni topamiz: a proeksiya nolga teng (a vektor v o’qqa tik yo’nalgan), a=0. (for)y=0 proeksiya manfiy adc uchburchakdan ko’rinishicha : (for)y= -mgcosa ga teng. n proeksiya musbat va n vektorning moduliga teng, n=n. nihoyat (fishq)y proeksiya …

qiluvchi f2 kuch bo`ladi. qog`oz qirqishda mo`ljallangan qaychining tig`i bilan dastasining uzunligi deyarli teng bo`ladi, chunki qog`oz qirqishga uncha ko`p kuch talab qilinmayidi.turli ko`rinishdagi richaglar ko`pchilik mashinalarda bor. tikuv mashinasining dastasi, velosipedning pedali yoki qo`l tormozi, yozuv mashinkasi va boshqalar richaglarga misol bo`ladi. 5.richagning tuzilishi va ishlashini ko`rib chiqqanda biz ishqalanishni, shuningdek, richag og’irligini hisobga olmadik. quyidan kuchning bajargan ishi, yani butun ishi yukni ko’tarishda yoki biror qarshilikni yengishda bajarilgan foydali ishga tengdir. amalda mexanixm yordamida bajarilgan butun ish fiydali ishdan hamma vaqt bir oz ortiq bo’ladi. ishning bir qismi mexanizmdagi ishqalanishni yengish va uning ayrim qismlarini siljitishga sarf bo’ladi: m; yukni ko’tarishda ko’char blok qo’llanilganda, blok va arqonni ko’tarish hamda blok o’qdagi ishqalanishni engish uchun qo’shimca ish bajarshdato’g’ri keladi: demak, foydali ishni a_ bilan, butun ishni a bilan belgilab quyidagini yozish mumkin: f<a yoki a_/a=1 foydali ishning butun ishga nisbatan mexanizmning foydali ish koeffisenti deb at5aladi va qisqacha f.i.k. …
