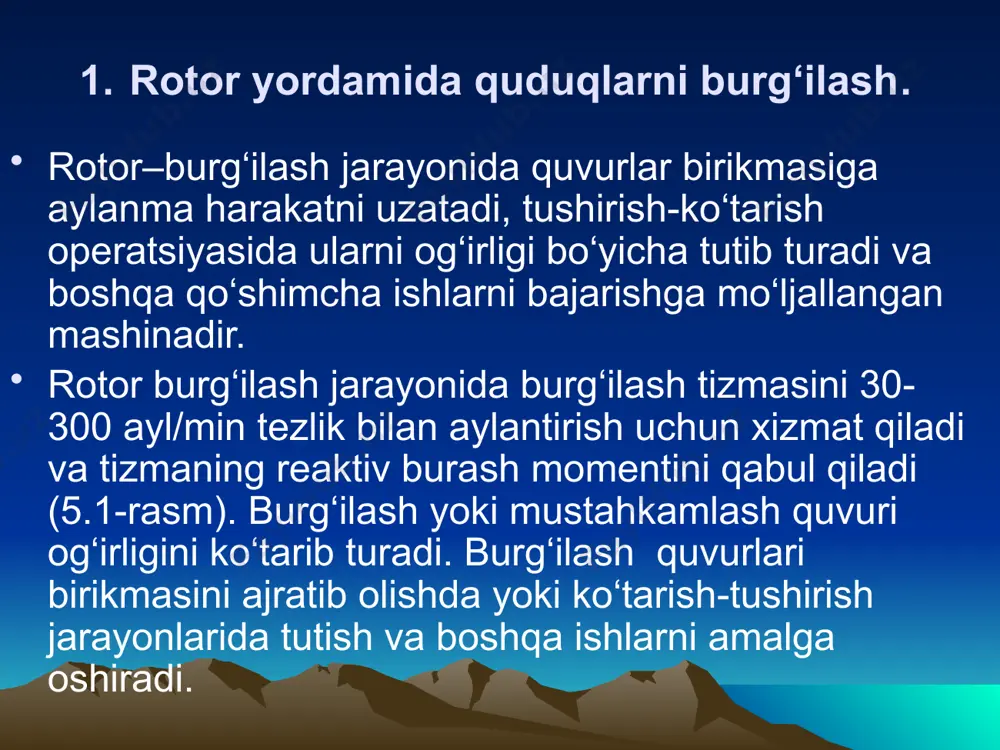

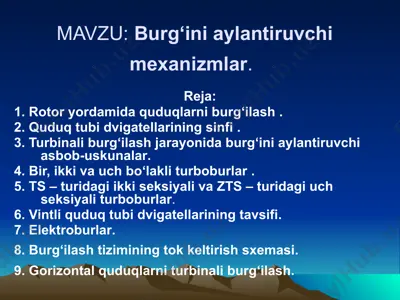

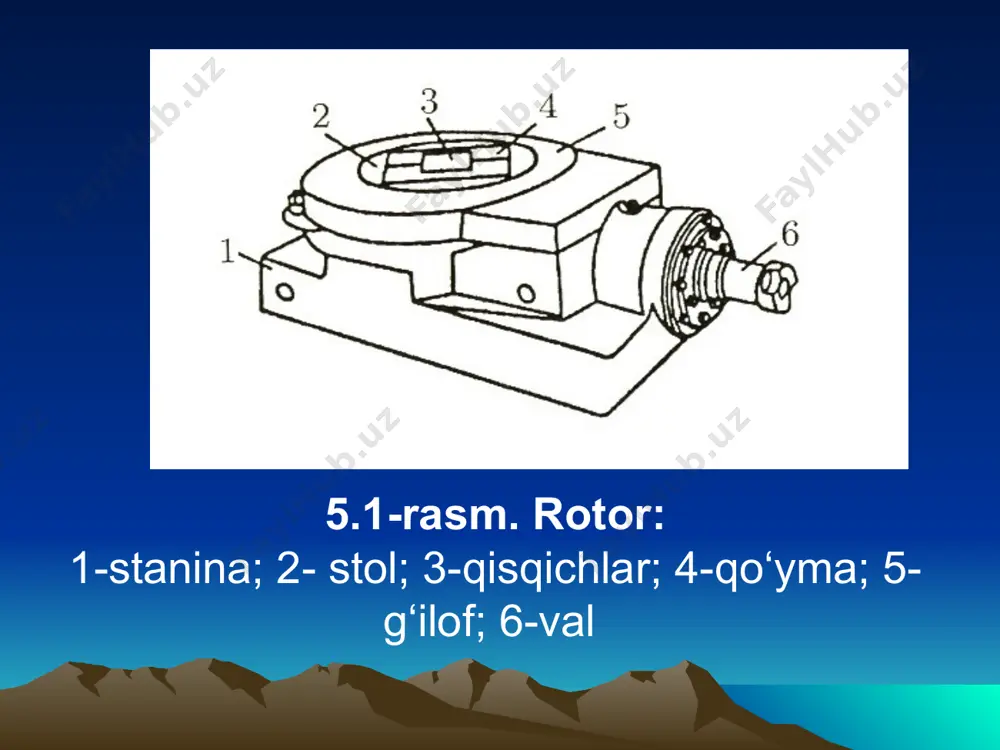

1492103661_66057.pptx /docprops/thumbnail.jpeg powerpoint presentation mavzu: burg‘ini aylantiruvchi mexanizmlar. reja: 1. rotor yordamida quduqlarni burg‘ilash . 2. quduq tubi dvigatellarining sinfi . 3. turbinali burg‘ilash jarayonida burg‘ini aylantiruvchi asbob-uskunalar. 4. bir, ikki va uch bо‘lakli turboburlar . 5. ts – turidagi ikki seksiyali va zts – turidagi uch seksiyali turboburlar. 6. vintli quduq tubi dvigatellarining tavsifi. 7. elektroburlar. 8. burg‘ilash tizimining tok keltirish sxemasi. 9. gorizontal quduqlarni turbinali burg‘ilash. 1. rotor yordamida quduqlarni burg‘ilash. rotor–burg‘ilash jarayonida quvurlar birikmasiga aylanma harakatni uzatadi, tushirish-kо‘tarish operatsiyasida ularni og‘irligi bо‘yicha tutib turadi va boshqa qо‘shimcha ishlarni bajarishga mо‘ljallangan mashinadir. rotor burg‘ilash jarayonida burg‘ilash tizmasini 30-300 ayl/min tezlik bilan aylantirish uchun xizmat qiladi va tizmaning reaktiv burash momentini qabul qiladi (5.1-rasm). burg‘ilash yoki mustahkamlash quvuri og‘irligini kо‘tarib turadi. burg‘ilash quvurlari birikmasini ajratib olishda yoki kо‘tarish-tushirish jarayonlarida tutish va boshqa ishlarni amalga oshiradi. 5.1-rasm. rotor: 1-stanina; 2- stol; 3-qisqichlar; 4-qо‘yma; 5-g‘ilof; 6-val rotor stanina (1) ichki bо‘shlig‘idaga …

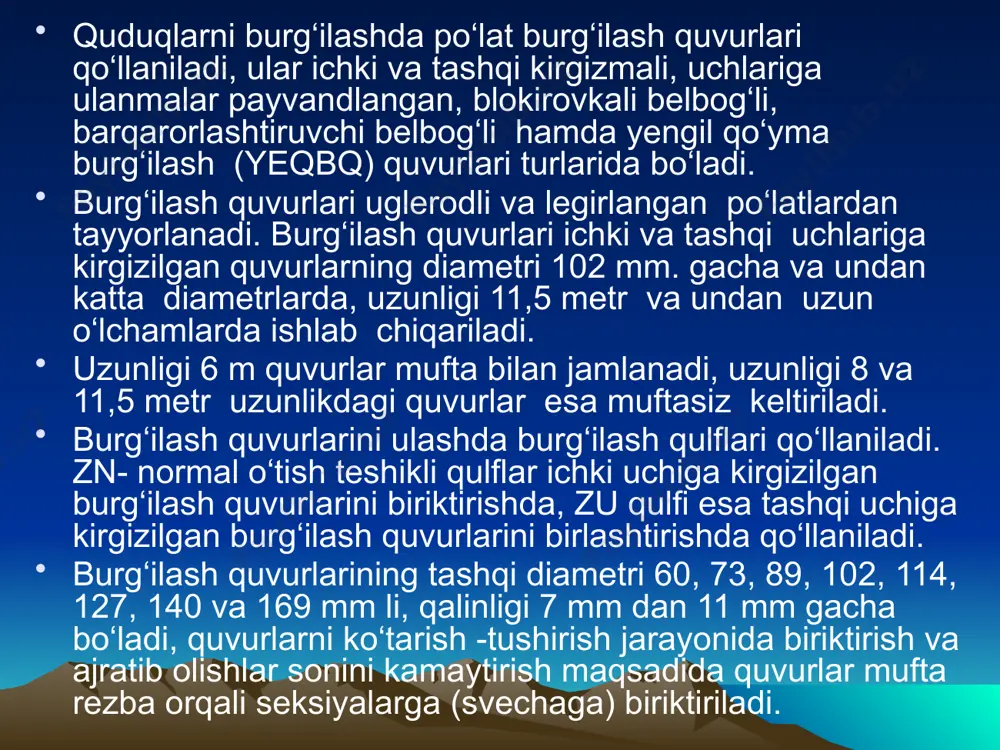

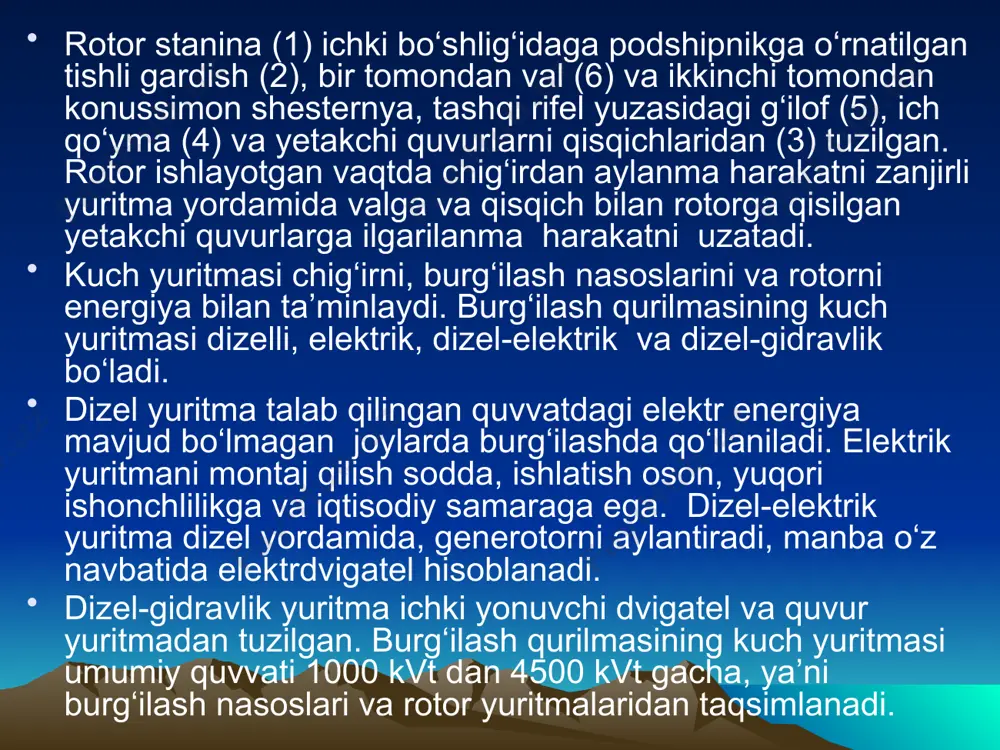

ani montaj qilish sodda, ishlatish oson, yuqori ishonchlilikga va iqtisodiy samaraga ega. dizel-elektrik yuritma dizel yordamida, generotorni aylantiradi, manba о‘z navbatida elektrdvigatel hisoblanadi. dizel-gidravlik yuritma ichki yonuvchi dvigatel va quvur yuritmadan tuzilgan. burg‘ilash qurilmasining kuch yuritmasi umumiy quvvati 1000 kvt dan 4500 kvt gacha, ya’ni burg‘ilash nasoslari va rotor yuritmalaridan taqsimlanadi. quduqlarni burg‘ilashda pо‘lat burg‘ilash quvurlari qо‘llaniladi, ular ichki va tashqi kirgizmali, uchlariga ulanmalar payvandlangan, blokirovkali belbog‘li, barqarorlashtiruvchi belbog‘li hamda yengil qо‘yma burg‘ilash (yeqbq) quvurlari turlarida bо‘ladi. burg‘ilash quvurlari uglerodli va legirlangan pо‘latlardan tayyorlanadi. burg‘ilash quvurlari ichki va tashqi uchlariga kirgizilgan quvurlarning diametri 102 mm. gacha va undan katta diametrlarda, uzunligi 11,5 metr va undan uzun о‘lchamlarda ishlab chiqariladi. uzunligi 6 m quvurlar mufta bilan jamlanadi, uzunligi 8 va 11,5 metr uzunlikdagi quvurlar esa muftasiz keltiriladi. burg‘ilash quvurlarini ulashda burg‘ilash qulflari qо‘llaniladi. zn- normal о‘tish teshikli qulflar ichki uchiga kirgizilgan burg‘ilash quvurlarini biriktirishda, zu qulfi esa tashqi uchiga kirgizilgan burg‘ilash …

urg‘ilash quvuri (obq) deyiladi va u burg‘i ustiga о‘rnatiladi. obq burg‘iga yuk berish va burg‘ilash tizimini tarang tortish uchun xizmat qiladi. u qalin devorli quvurlardan tayyorlanadi. chuqur quduqlarni burg‘ilashda burg‘ilash tizmasini og‘irligini kamaytirish uchun pо‘lat quvurlarni о‘rniga alyuminiy qо‘yma (alyuminiy, mis va magniy qо‘ymasi), ya’ni yengil qо‘yma burg‘ilash quvurlariga almashtiriladi. 2. quduq tubi dvigatellarining sinfi neft va gaz quduqlarini qurishda gidravlik va elektr tub dvigatellari qо‘llaniladi, dvigatel validan chiqadigan yuvish eritmasini gidravlik va elektr energiyasi mexanik energiyaga aylanadi. gidravlik tub dvigatellari gidravlik dinamik va gidrostatik turlarda ishlab chiqariladi va gidrodinamik – turbobur deyiladi. gidrostatik–vintli tub dvigateli deyiladi. elektr tub dvigatellari – elektroburlar deyiladi. turbobur – bu tub dvigateli bо‘lib, burg‘ilash eritmasining gidravlik energiyasini mexanik energiya aylanishi hamda turbobur vali orqali harakatni burg‘iga uzatadi. turbobur kо‘p pog‘onali bо‘ladi, pog‘onalar soni 25 tadan 350 tagacha yetadi. turbina pog‘onasi birinchisi statordan ya’ni turbobur korpusi (1) bilan qattiq biriktirilgan va turbobur valiga mahkamlangan rotordan …

i boshlanishida turbinkalarni -statorlarni kuragiga tushadi, yо‘nalishini о‘zgartiradi va turbinkalarning va rotorning kuragiga tushadi, yana yо‘nalishini о‘zgartiradi. bunda paydo bо‘lgan radial kuchlarning ta’sirida turbinkalar – rotor orqali turbobur valini aylantiradi. sanoatda bir-seksiyali kо‘p pog‘onali turboburlar ishlab chiqariladi. bundan tashqari ikki, uch va tо‘rt seksiyali turboburlar ham ishlab chiqariladi, turbinalar soni mos ravishda 230, 270 va 280 ta bо‘ladi. kо‘p seksiyali turboburlar chuqur quduqlarni burg‘ilashda qо‘llaniladi. 3. turbinali burg‘ilash jarayonida burg‘ini aylantiruvchi asbob-uskunalar. turbinalarning ishi-valning aylanish chastotasi n, valning aylanish momenti m, quvvati n, bosimning tushishi δr va gidravlik foydalanish ish koeffitsiyenti η (f.i.k) bilan tavsiflanadi. turbinlarning tavsifini sxemalari 5.4-rasmda tasvirlangan. turbinlarning devoriy moslamada tekshirish tarxidan kо‘rinib turibdiki, m=f(nx) aylanish chastotasi bilan aylanish quvvati orasidagi bog‘lanish tо‘g‘ri chiziqga yaqindir. bunda aylanish chastotasining tezligini oshishi bilan aylanish quvvati pasayib boradi. turbinning ishlash tartibi ikkita: tormozli, ya’ni h=0 bо‘lganda, m-maksimal kattalikga, maksimal qiymat teng bо‘lganda m=0 qiymatga teng bо‘ladi. birinchi holatda turbin valiga …

i haydash uchun teshikli tayanch–halqa – (14, 9, 10) turbinlarning 33-ta zinasi о‘rnatiladi. (5.5 va 5.6-rasmlar). undan keyin о‘rta tayanchning (12) va о‘rta tayanchlarning (13) (5.5, 5.6- rasm, v) vtulkasi, о‘rtacha tayanchning ikkinchi vtulkasi 33-ta turbinning zinasi, (10) va о‘rtacha tayanchning 34-zinasi о‘rnatiladi. shunday qilib, turbinning 100 ta zinasi va ikkita о‘rtacha tayanchlari о‘rnatiladi. 5.5-rasm. bir seksiyali truboburning sxemasi: a–turbobur yig‘ma holatda; b–yuqoridagi tirgak radial tayanch bitta zina; d–turboburning bitta zinasi; e-o‘rta tayanch; d-nippel. 1-uzatgich; 2-turbobur korpusi; 3-mahkamlash detallari; 4-tirgak vtulka; 5-tovon diski (tayanch disk); 6-pastki tovon (tayanch) tagi; 7-tovon halqasi; 8-rostlash halqasi; 9,10-turbinlar; 11-val; 12,13-o‘rta tayanch; 14-tirgak tayanch; 15-pastki radial-tayanchlar; 16-nippel. 5. ts – turidagi ikki seksiyali va zts – turidagi uch seksiyali turboburlar quduqlarning chuqurligi oshgan sari, burg‘ilash qurilmalarini mukammallashtirishga, ya’ni ikki seksiyali va uch seksiyali turboburlarni ishlab chiqishga tо‘g‘ri keldi. 5.8-rasmda ikki seksiyali turboburning quyi qismi yuqori seksiyasi (i) va yuqori qismi pastki seksiyalari (ii) tasvirlangan. korpusning …
