1 / 34

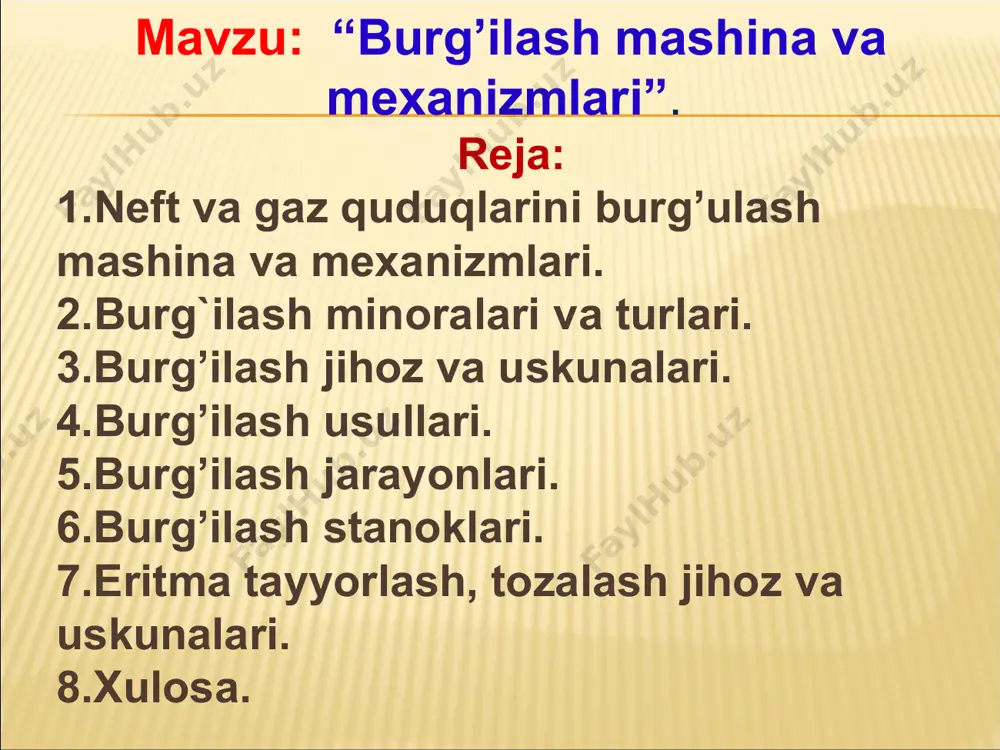

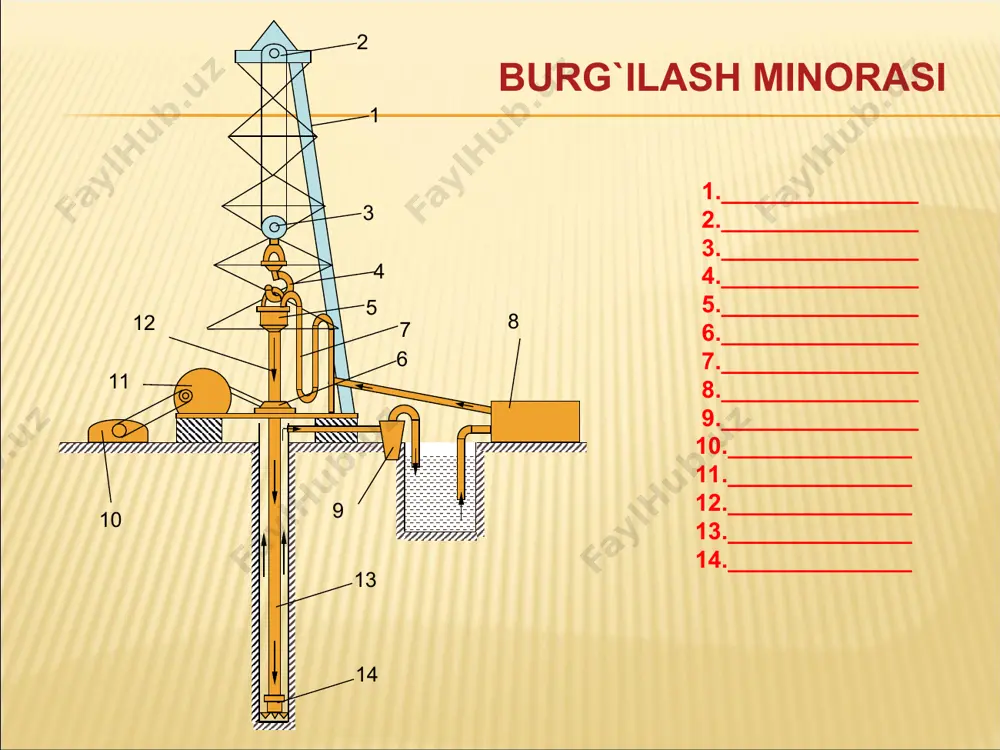

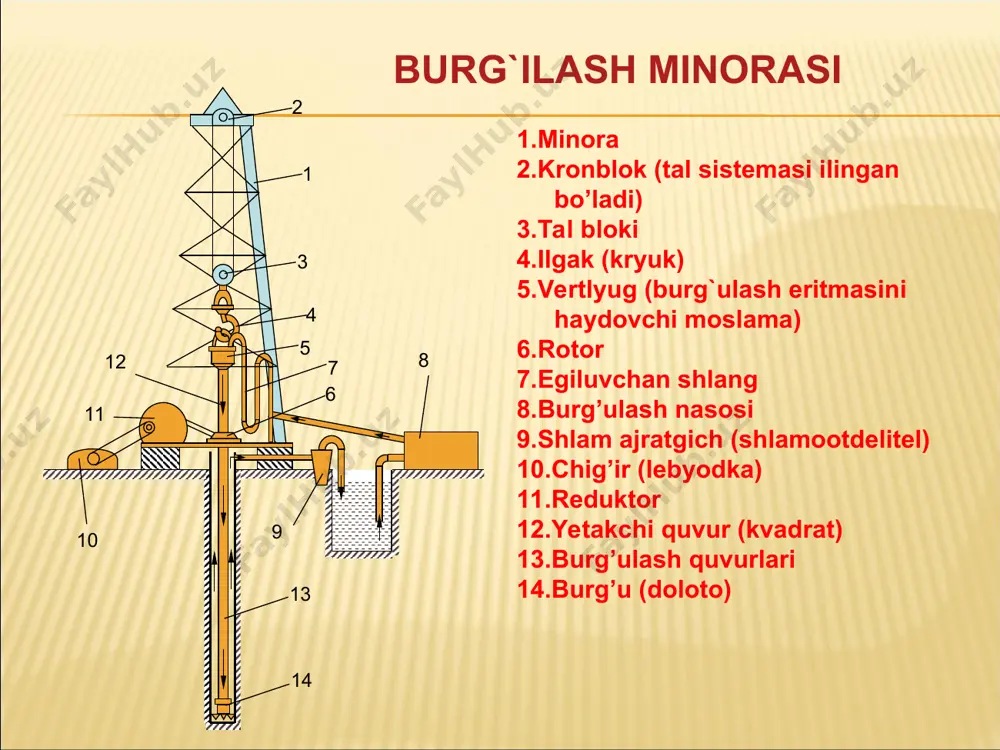

министерство высшего и среднего специального образования республики узбекистан каршинский инженерно – экономический институт « yunalishga kirish» fanidan “burg`ilash qurilmalari asosiy mashinalari va mexanizmlari.” mavzusida ma’ruza mаvzu: “burg’ilash mashina va mexanizmlari”. rеjа: 1.neft va gaz quduqlarini burg’ulash mashina va mexanizmlari. 2.burg`ilash minoralari va turlari. 3.burg’ilash jihoz va uskunalari. 4.burg’ilash usullari. 5.burg’ilash jarayonlari. 6.burg’ilash stanoklari. 7.eritma tayyorlash, tozalash jihoz va uskunalari. 8.xulosa. burg`ilash minorasi 1._______________ 2._______________ 3._______________ 4._______________ 5._______________ 6._______________ 7._______________ 8._______________ 9._______________ 10.______________ 11.______________ 12.______________ 13.______________ 14.______________ 2 1 3 4 5 6 8 7 9 10 11 12 13 14 1.minora 2.kronblok (tal sistemasi ilingan bo’ladi) 3.tal bloki 4.ilgak (kryuk) 5.vertlyug (burg`ulash eritmasini haydovchi moslama) 6.rotor 7.egiluvchan shlang 8.burg’ulash nasosi 9.shlam ajratgich (shlamootdelitel) 10.chig’ir (lebyodka) 11.reduktor 12.yetakchi quvur (kvadrat) 13.burg’ulash quvurlari 14.burg’u (doloto) burg`ilash minorasi 2 1 3 4 5 6 8 7 9 10 11 12 13 14 * parametrlari vas -41-170 vas-45-320 yuk ko’tarish qobiliyati .t 170 320 …

2 / 34

rining nippeli; 10-bog'lovchi muftalar; 11-bog'lovchi; 12-og'irlashtirilgan burg͗'ilashquvuri; 13-ostki og'irlashtirilgan burg͗'ilashquvuri; 14- bog'lovchi. 1. rotorli burg‘ilash – maxsus uzatma (rotor), yetakchi quvur (kvadrat) va pastki qismida doloto mahkamlangan burg‘ilash quvuri orqali burg‘ilashdir. burg‘iga beriladigan kuch va aylanish chastotasining eng optimal kattaligini tanlash quyidagi omillarda aniqlanadi: 1 m burg‘ilab о‘tishdagi minimum xarajatiga erishishning zarurligi, burg‘ilash tizmasining va burg‘ining mustahkamligi, ba’zan rotorning quvvatiga bog‘liq. yuqori intervallarda joylashgan yumshoq va о‘rta qattiqlikdagi tog‘ jinslarini burg‘ilab о‘tishda burg‘iga past bosim berib, rotorni 250 ob/min aylanish chastota (n) bilan ishlatish maqsadga muvofiq bо‘ladi. chuqurlik oshib borishi bilan burg‘ilash tizmasining yuvuvchi suyuqlik va quduq devori bilan ishqalanishi kо‘payib, energiyaning yо‘qotilishi, hamda kо‘tarib-tushirishga ketgan vaqt ham oshib boradi. bunday holatda aylanish chastotasini 60-40 ayl/min. ga tushirib, tog‘ jinsining qattiqligini hisobga olgan holda burg‘iga beriladigan kuch oshirib boriladi. 2.quduq tubi dvigateli orqali burg‘ilash – dolotaga aylanma harakatni quduq tubi dvigateli uzatib beradi va bunda quvurlar tizmasi aylanmaydi. quduq tubi …

3 / 34

yuqoriga olib chiqishni yaxshilash uchun nasoslarni suyuqlik haydashini aniqlashda turbobur uchun zarur aylanish momentini hosil qilish maqsadida ularning haydash quvvatini yetarliligini tekshirish zarur. 2-rasm. роторнинг схематик кўриниши. 1-корпус; 2-ёрдамчи таянч; 3-асосий таянч; 4-роторни айлантирувчи катта ғилдирак; 5-ротор столи; 6-йўналтирувчи қувурни қисувчи мослама; 7-ротор тешигидаги вкладиш; 8-химоя тўсиғи; 9- роторнинг тўхтатгичи; 10 вал; 11-горизонтал подшинник; 12-цепли юлдузчалар. rotor usulida burg’ilash parametrlari u7-520-3 r-700 r-950 rotor stoli teshigining diametri .mm 520 700 950 rotor berilishi mumkin bo’lgan statik yuk .t 200 500 630 rotor stolining eng ko’p aylanish tezligi .ayl/min 300 350 350 rotorning gabarit o’lchamlari .mm uzunligi 2250 2010 2165 eni 1400 1200 1550 balandligi 750 680 750 og’irligi .kg 4670 4790 7000 * burg’ilash jarayoni ►quduqqa burg’ulash tizmasini tushirish ►burg’ilash eritmasi haydalishi bilan bir vaqtda burg’ining ishlashi. ►dolotaga burg’ilash tizmasining og’irligi hisobidan kuch berish. rotorning burg’ilash tizmasini aylantirishi burg’ulash eritmasi bilan tog’ jinsi parchalaring chiqishi burg’ilash eritmasini nasoslar yordamida quduqqa …

4 / 34

lari yechib stellajga joylanadi rotorning burg’ilash tizmasini aylantirishi burg’ulash eritmasi bilan tog’ jinsi parchalaring chiqishi * gidravlik gil aralashtirgich gdm-1 burg’ilash eritmasi tayyorlash bloki smith k507bctrxx markali 8 3/8" diametrli olmos koronkali burg’ilar * * . burg‘ilar turini tanlash kо‘p holatlarda yuqori abraziv qattiq mо‘rt tog‘ jinslarini burg‘ilash uchun yarim sfera shaklidagi qattiq quyma materialdan tayyorlangan kо‘p sonli tishlarga ega bо‘lgan uch sharoshkali burg‘ilar qо‘llaniladi (burg‘ilash jarayonida ishqalanish va sirpanish minimal bо‘ladi). yuqori abraziv qattiq egiluvchan tog‘ jinslarini burg‘ilash uchun – tkz va tk turdagi burg‘ilar (yuqori deformatsiya hosil qilish uchun). abraziv о‘rtacha qattiq, yumshoq, egiluvchan tog‘ jinslarini burg‘ilash uchun qattiq quyma materialdan tayyorlangan yirik tishlarga ega bо‘lgan (gidromonitor nasadkali) szg va mzg turdagi burg‘ilar qо‘llaniladi. katta chuqurlikda va neft-gaz namoyon bо‘lishi mumkin bо‘lgan sharoitda yuqori abraziv egiluvchan qattiq tog‘jinslarini burg‘ilash uchun k, tkz turdagi burg‘ilar qо‘llaniladi. mо‘rt, juda qattiq va yuqori abraziv bо‘lmagan qattiq tog‘ jinslari uchun ok, k, …

5 / 34

g ishlashi. 3. quduq chuqurlashishi bilan burg‘ilash tizmasini uzaytirib borish. 4. burg`ini almashtirish uchun burg‘ilash tizmasini ko`tarish. 5. qo`shimcha ishlar (burg‘ilash eritmasi tayyorlash, burg`u tanlash va boshqalar). гидравлик аралаштиргич гдм-1 клинья кб-1 для брулных труб 1- корпус, 2-ручка, 3-новерхность захвата круговой ключ для бурилных труб универсальный трехшарнирный машиный ключ умк-1 . quduqni qiya yo‘nаlish bo‘yichа burg‘ilаnishini tа’minlаsh uchun, bоshlаng‘ich burg‘ilаsh vаqtidа chеtlаttirgich mоslаmаlаrini to‘g‘ri qo‘llаnilishi lоzim. yo‘nаltirib tushirishning ko‘p usullаri mаvjud. bulаrdаn kеng rivоj tоpgаnlаrdаn biri bu shаblоnlаr yordаmidа qiyalаntiruvchi mоslаmаni kеyingi burg‘ilаsh quvurigа o‘rnаtish usuli. ushbu usuldа quduqqа tushirishdаn аvvаl hаr bir quvurgа bir chiziqni xоsil qiluvchi bеlgi qo‘yilаdi. buning uchun mаxsus shаblоnlаrdаn fоydаlаnilаdi. burg‘ilаsh tizmаsini quduqqа yo‘nаltirib tushirish.
