burg‘ilash jarayonida tog‘ jinslarining parchalanishi va burg‘ilanuvchanligi

PPTX 1,3 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

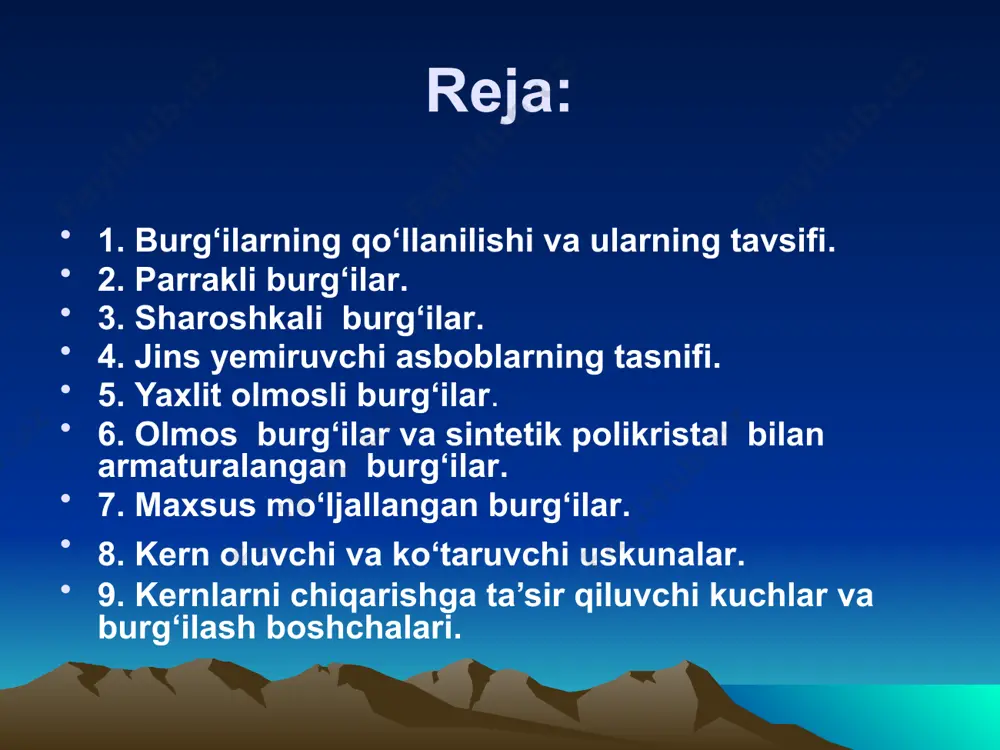

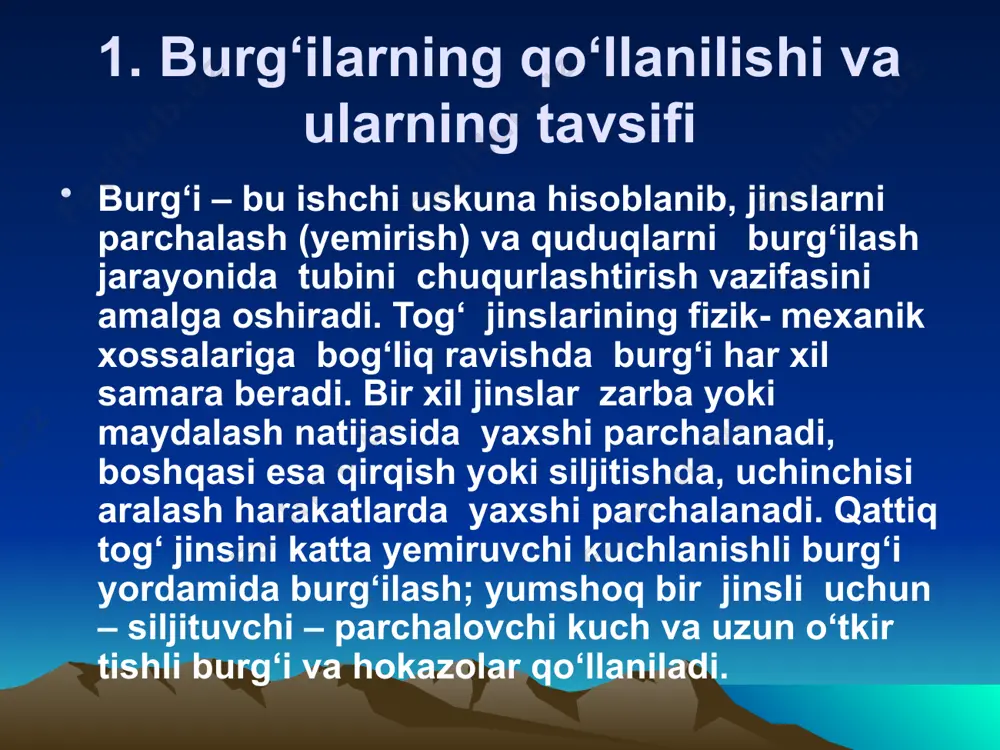

1492103771_66058.pptx /docprops/thumbnail.jpeg powerpoint presentation burg‘ilash jarayonida tog‘ jinslarining parchalanishi va burg‘ilanuvchanligi reja: 1. burg‘ilarning qо‘llanilishi va ularning tavsifi. 2. parrakli burg‘ilar. 3. sharoshkali burg‘ilar. 4. jins yemiruvchi asboblarning tasnifi. 5. yaxlit olmosli burg‘ilar. 6. olmos burg‘ilar va sintetik polikristal bilan armaturalangan burg‘ilar. 7. maxsus mо‘ljallangan burg‘ilar. 8. kern oluvchi va kо‘taruvchi uskunalar. 9. kernlarni chiqarishga ta’sir qiluvchi kuchlar va burg‘ilash boshchalari. 1. burg‘ilarning qо‘llanilishi va ularning tavsifi burg‘i – bu ishchi uskuna hisoblanib, jinslarni parchalash (yemirish) va quduqlarni burg‘ilash jarayonida tubini chuqurlashtirish vazifasini amalga oshiradi. tog‘ jinslarining fizik- mexanik xossalariga bog‘liq ravishda burg‘i har xil samara beradi. bir xil jinslar zarba yoki maydalash natijasida yaxshi parchalanadi, boshqasi esa qirqish yoki siljitishda, uchinchisi aralash harakatlarda yaxshi parchalanadi. qattiq tog‘ jinsini katta yemiruvchi kuchlanishli burg‘i yordamida burg‘ilash; yumshoq bir jinsli uchun – siljituvchi – parchalovchi kuch va uzun о‘tkir tishli burg‘i va hokazolar qо‘llaniladi. qо‘llanilishi bо‘yicha burg‘ilar uchta turga bо‘linadi: 1) yaxlit …

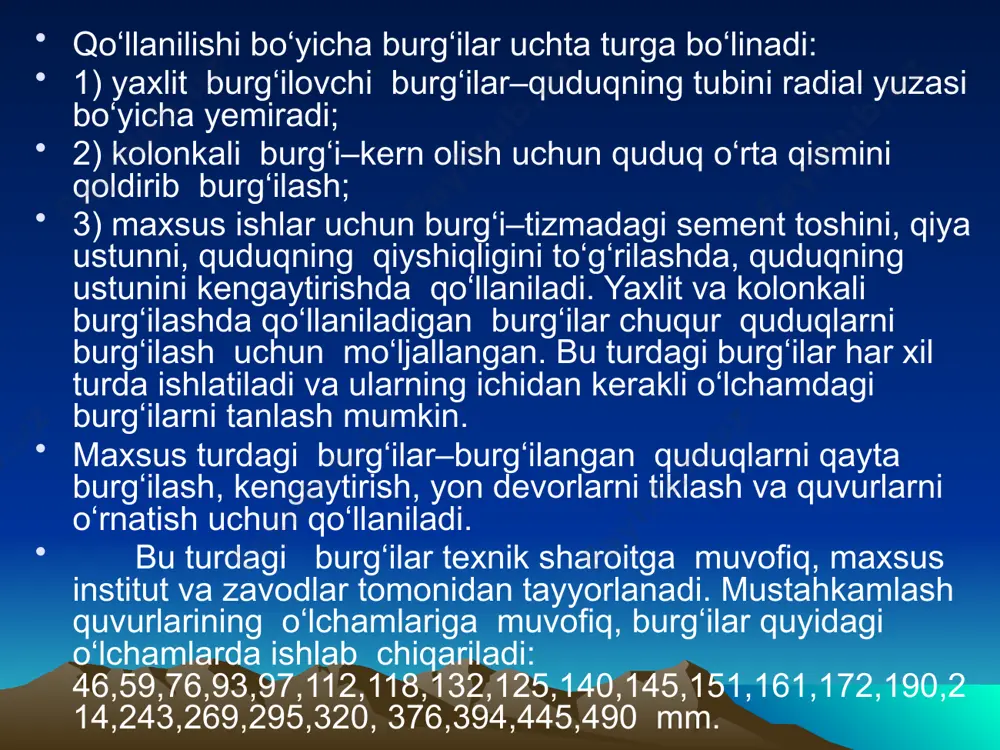

, maxsus institut va zavodlar tomonidan tayyorlanadi. mustahkamlash quvurlarining о‘lchamlariga muvofiq, burg‘ilar quyidagi о‘lchamlarda ishlab chiqariladi: 46,59,76,93,97,112,118,132,125,140,145,151,161,172,190,214,243,269,295,320, 376,394,445,490 mm. 2. parrakli burg‘ilar hozirgi paytda ikki parrakli (2l) va uch parrakli (3l) yuqori qismi qulf rezbali burg‘ilar, burg‘ilash quvurlarining birikmasi yoki tub dvigateli bilan biriktiriluvchi, pastki qismidagi ikki va uch parraklar bir-biri bilan 180 va 120 burchak ostida joylashtirilgan bо‘ladi. ikki parrakli (2l) burg‘i bir-butun, uch parrakli (3l) burg‘i esa payvandlangan holda tayyorlanadi. shtampali parraklar yaxlit korpusga tо‘liq tegib turish konturi bо‘yicha payvandlanadi. parrakli burg‘ilarning zamonaviy konstruksiyasiga ikkita va uchta yuvuvchi teshiklar о‘rnatiladi, burg‘ilash quvurlarining birikmasi orqali yо‘naltirilgan yuvuvchi eritmalarni tо‘g‘ridan-tо‘g‘ri quduq tubiga yetkazib beradi. burg‘ilarning teshiklari oralig‘i 2/3 r kattalikda parmalanadi. 6.1-rasm. ikki parrakli burg‘i: a) yuqori yuvuvchi teshikli b) pastki qismida yuvuvchi teshikli parrakli burg‘ilar yumshoq va plastik xossali tog‘-jinslarini burg‘ilashda qо‘llaniladi. yuvuvchi teshiklarning bunday teshilishi, undan keladigan suyuqlikning oqimi parraklar harakatining oldi qismiga tushib, quduq tubidagi maydalangan jinslarni …

shikka yog‘ va neftga chidamli rezinali halqa yordamida о‘rnatiladi. bosim 6 mn/m2 oshib ketganda uning germetikligi ta’minlanadi. (60000/10000 = 6 kg/sm2) sharoshkali burg‘ilar burg‘ilash amaliyotida bir, ikki, uch, tо‘rt, besh va olti sharoshkali burg‘ilar qо‘llaniladi. burg‘ilash amaliyotida eng kо‘p tarqalgan bu uch sharoshkali burg‘idir. konstruksiyasiga, jins yemiruvchi elementlarining shakli va joylashuviga, yuvuvchi teshiklarning konstruksiyasiga va joylashuviga qarab juda kо‘p turdagi burg‘ilar ishlab chiqariladi. quduqlarni yaxlit burg‘ilash uchun uch sharoshkali seksiyali burg‘ilar turkumli holda ishlab chiqariladi. bu sharoshkalar bir-biriga payvandlash yо‘li bilan biriktiriladi va payvandlangandan keyin burg‘ining yuqori qismiga rezba chiqariladi va 2 ta yuvuvchi teshik bilan ta’minlanadi. hozirgi paytda konstruksiyasi va joylashuvi, jins yemiruvchi elementlari, sharoshka tayanchi, konstruksiyalari bir-biridan tubdan farq qiladigan о‘n uch turdagi uch sharoshkali burg‘ilar ishlab chiqariladi. m, ms, s, st, t turdagi sharoshkalar: bunday turdagi sharoshka jins parchalovchi tishlar bilan ta’minlangan bо‘ladi, korpusning о‘qidagi sharoshkalar frezerlangan yoki sharoshkaning о‘rniga shtampovka qilingan holda о‘rnatiladi. burg‘ida balandlik va …

zivlik xususiyatiga ega bо‘lgan jinslarni burg‘ilash uchun mо‘ljallangandir. m-burg‘i–eng yumshoq, sementlanmagan va plastik jinslarni burg‘ilashga mо‘ljallangan. о‘tkir tishlari kam, о‘tkir burchakli, baland, ostki sharoshkalar shaxmat tartibda joylashtiriladi. 4. jins yemiruvchi asboblarning tasnifi. burg‘ilar ishining samaradorligi asosan quduq tubidagi parchalangan jinslarni yuvilishiga bog‘liqdir. burg‘ilangan jinslarning burg‘i osti qismida tо‘planib qolishiga va qaytadan maydalanib ketishiga yо‘l qо‘yilmaydi. burg‘ining samarali ishlashi uchun yuvuvchi teshikning konstruksiyasi va joylashuv о‘qi qulay holda joylashtiriladi. uch sharoshkali burg‘ilarda tik markazi bо‘yicha joylashtirilgan yuvuvchi teshikli turi amalda kо‘proq qо‘llaniladi va undan uzatilgan yuvuvchi eritmalar har bir seksiyadagi aylana shaklidagi teshiklarga uzatiladi. burg‘ilashda yuvuvchi eritmalar sharoshkalarga yopishib qolgan jinslarni yuvadi, sharoshkalarni va tayanchlarni sovutishni ta’minlaydi. lekin suyuqlik oqimining zarbali harakatidan burg‘ilangan jinslarni yuvishda unumli foydalanib bо‘lmaydi. “uralburg’ilashmash” oaj tomonidan ishlab chiqariladigan frezerli qattiq qotishmalar bilan qurollantirilgan har xil tayanch konstruksiyali uch sharoshkali burg’i. 6.2-rasm. uch sharoshkali burg‘ining tuzilishi. 1-biriktiruvchi nippelning chetki qirrasi; 2-biriktiruvchi nippelning qulfli rezbasi; 3-ichki tekisligi; 4-burg‘ining …

; 23-qattiq qotishmali tish; 24-chetgi sharoshka gardishining qattiq qotishmali tishi; 25-o‘rta sharoshka gardishining tishi; 26-chetgi rolikli siljuvchi podshipnik; 27-kaft soyaboniga presslangan qattiq qo‘yma tish. 5. yaxlit olmosli burg‘ilar. olmosli burg‘ilar turbobur va rotor usullarda tik va qiya yо‘naltirilgan quduqlarni burg‘ilash uchun mо‘ljallangan, qumoq, dolomit, ohaktosh va boshqa jinslarni burg‘ilashda qо‘llaniladi. bunday turdagi jinslar sharoshkali burg‘ilar yordamida burg‘ilanganda samaradorligi pasayib ketadi. olmosli burg‘ilardan tо‘g‘ri foydalanish uchun: yuqori tezlikda burg‘ilash. kо‘tarib-tushirish jarayonlari sonini qisqartirish. vositalarni tejash. tik quduqlarni burg‘ilashda egrilanishiga yо‘l qо‘ymaslik. olmosli burg‘i ham parrakli burg‘iga о‘xshash bо‘ladi, mustaqil harakatlanadigan qismi yо‘q. hozirgi paytda quyidagi turdagi olmosli burg‘ilar ishlab chiqariladi. spiralli, sektorli va pog‘onali, diametrlari №6-140 mm. № 8-188 mm va № 9-212 mm-li va sharoshkali burg‘ilarning diametrlaridan 2÷3 mm-ga kichik bо‘ladi. burg‘ilarning ishchi sirtlari yirik texnik (olmoslar), о‘lchamlari 0,1 dan 0,35 karat bо‘lgan olmoslar bilan armaturlanadi. (bir karat 0,2 gr). har qanday tog‘ jinsini burg‘ilashda olmosli burg‘ilar tо‘g‘ri tanlanganda ishning …
