1 / 12

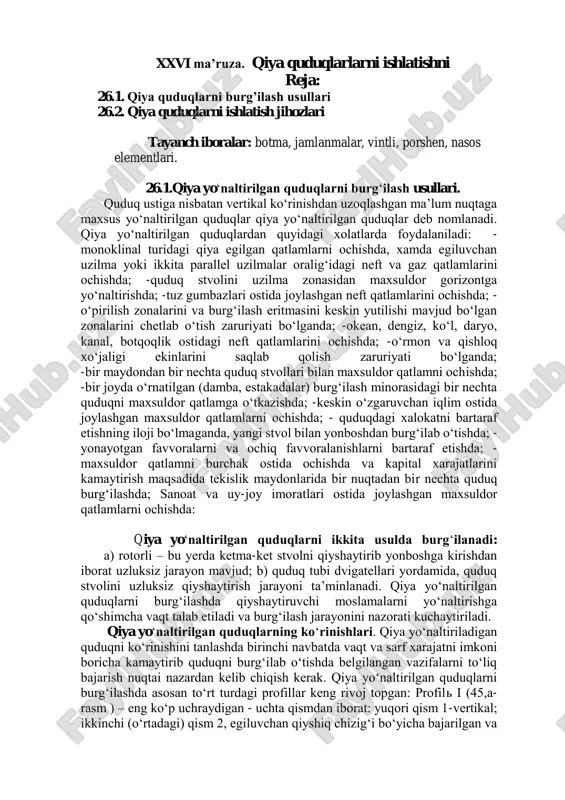

xxvi ma’ruza. qiya quduqlarlarni ishlatishni reja: 26.1. qiya quduqlarni burg’ilash usullari 26.2. qiya quduqlarni ishlatish jihozlari tayanch iboralar: botma, jamlanmalar, vintli, porshen, nasos elementlari. 26.1.qiya yo‘naltirilgan quduqlarni burg‘ilash usullari. quduq ustiga nisbatan vertikal ko‘rinishdan uzoqlashgan ma’lum nuqtaga maxsus yo‘naltirilgan quduqlar qiya yo‘naltirilgan quduqlar deb nomlanadi. qiya yo‘naltirilgan quduqlardan quyidagi xolatlarda foydalaniladi: - monoklinal turidagi qiya egilgan qatlamlarni ochishda, xamda egiluvchan uzilma yoki ikkita parallel uzilmalar oralig‘idagi neft va gaz qatlamlarini ochishda; -quduq stvolini uzilma zonasidan maxsuldor gorizontga yo‘naltirishda; -tuz gumbazlari ostida joylashgan neft qatlamlarini ochishda; - o‘pirilish zonalarini va burg‘ilash eritmasini keskin yutilishi mavjud bo‘lgan zonalarini chetlab o‘tish zaruriyati bo‘lganda; -okean, dengiz, ko‘l, daryo, kanal, botqoqlik ostidagi neft qatlamlarini ochishda; -o‘rmon va qishloq xo‘jaligi ekinlarini saqlab qolish zaruriyati bo‘lganda; -bir maydondan bir nechta quduq stvollari bilan maxsuldor qatlamni ochishda; -bir joyda o‘rnatilgan (damba, estakadalar) burg‘ilash minorasidagi bir nechta quduqni maxsuldor qatlamga o‘tkazishda; -keskin o‘zgaruvchan iqlim ostida joylashgan maxsuldor qatlamlarni ochishda; …

2 / 12

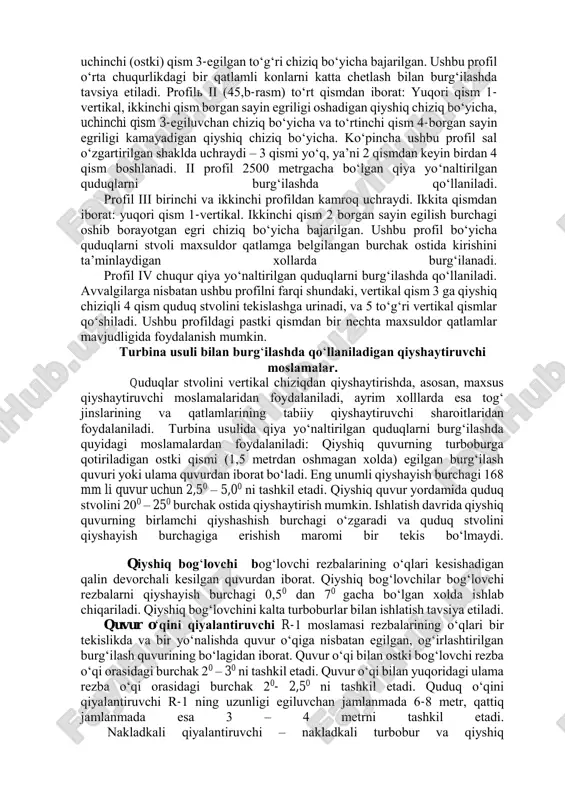

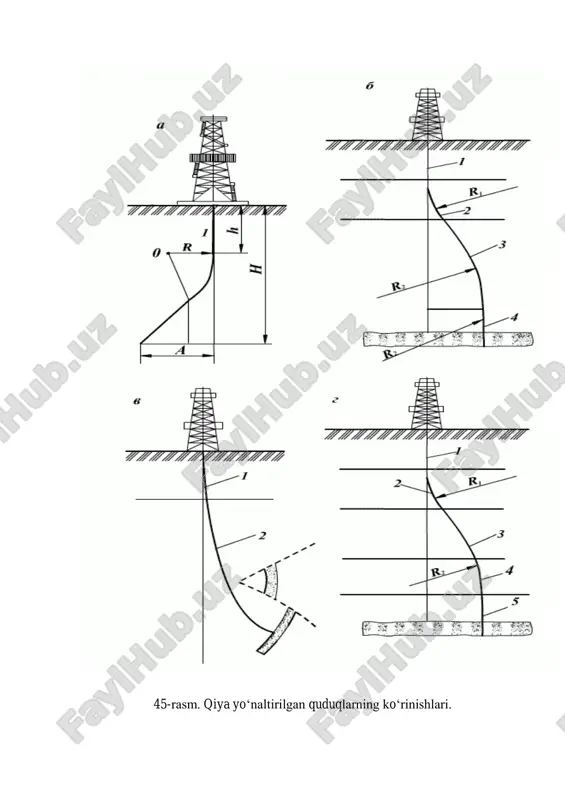

’minlanadi. qiya yo‘naltirilgan quduqlarni burg‘ilashda qiyshaytiruvchi moslamalarni yo‘naltirishga qo‘shimcha vaqt talab etiladi va burg‘ilash jarayonini nazorati kuchaytiriladi. qiya yo‘naltirilgan quduqlarning ko‘rinishlari. qiya yo‘naltiriladigan quduqni ko‘rinishini tanlashda birinchi navbatda vaqt va sarf xarajatni imkoni boricha kamaytirib quduqni burg‘ilab o‘tishda belgilangan vazifalarni to‘liq bajarish nuqtai nazardan kelib chiqish kerak. qiya yo‘naltirilgan quduqlarni burg‘ilashda asosan to‘rt turdagi profillar keng rivoj topgan: profil i (45,a- rasm ) – eng ko‘p uchraydigan - uchta qismdan iborat: yuqori qism 1-vertikal; ikkinchi (o‘rtadagi) qism 2, egiluvchan qiyshiq chizig‘i bo‘yicha bajarilgan va uchinchi (ostki) qism 3-egilgan to‘g‘ri chiziq bo‘yicha bajarilgan. ushbu profil o‘rta chuqurlikdagi bir qatlamli konlarni katta chetlash bilan burg‘ilashda tavsiya etiladi. profil ii (45,b-rasm) to‘rt qismdan iborat: yuqori qism 1- vertikal, ikkinchi qism borgan sayin egriligi oshadigan qiyshiq chiziq bo‘yicha, uchinchi qism 3-egiluvchan chiziq bo‘yicha va to‘rtinchi qism 4-borgan sayin egriligi kamayadigan qiyshiq chiziq bo‘yicha. ko‘pincha ushbu profil sal o‘zgartirilgan shaklda uchraydi – 3 qismi yo‘q, …

3 / 12

maxsuldor qatlamlar mavjudligida foydalanish mumkin. turbina usuli bilan burg‘ilashda qo‘llaniladigan qiyshaytiruvchi moslamalar. quduqlar stvolini vertikal chiziqdan qiyshaytirishda, asosan, maxsus qiyshaytiruvchi moslamalaridan foydalaniladi, ayrim xolllarda esa tog‘ jinslarining va qatlamlarining tabiiy qiyshaytiruvchi sharoitlaridan foydalaniladi. turbina usulida qiya yo‘naltirilgan quduqlarni burg‘ilashda quyidagi moslamalardan foydalaniladi: qiyshiq quvurning turboburga qotiriladigan ostki qismi (1,5 metrdan oshmagan xolda) egilgan burg‘ilash quvuri yoki ulama quvurdan iborat bo‘ladi. eng unumli qiyshayish burchagi 168 mm li quvur uchun 2,50 – 5,00 ni tashkil etadi. qiyshiq quvur yordamida quduq stvolini 200 – 250 burchak ostida qiyshaytirish mumkin. ishlatish davrida qiyshiq quvurning birlamchi qiyshashish burchagi o‘zgaradi va quduq stvolini qiyshayish burchagiga erishish maromi bir tekis bo‘lmaydi. qiyshiq bog‘lovchi bog‘lovchi rezbalarining o‘qlari kesishadigan qalin devorchali kesilgan quvurdan iborat. qiyshiq bog‘lovchilar bog‘lovchi rezbalarni qiyshayish burchagi 0,50 dan 70 gacha bo‘lgan xolda ishlab chiqariladi. qiyshiq bog‘lovchini kalta turboburlar bilan ishlatish tavsiya etiladi. quvur o‘qini qiyalantiruvchi r-1 moslamasi rezbalarining o‘qlari bir tekislikda va bir yo‘nalishda …

4 / 12

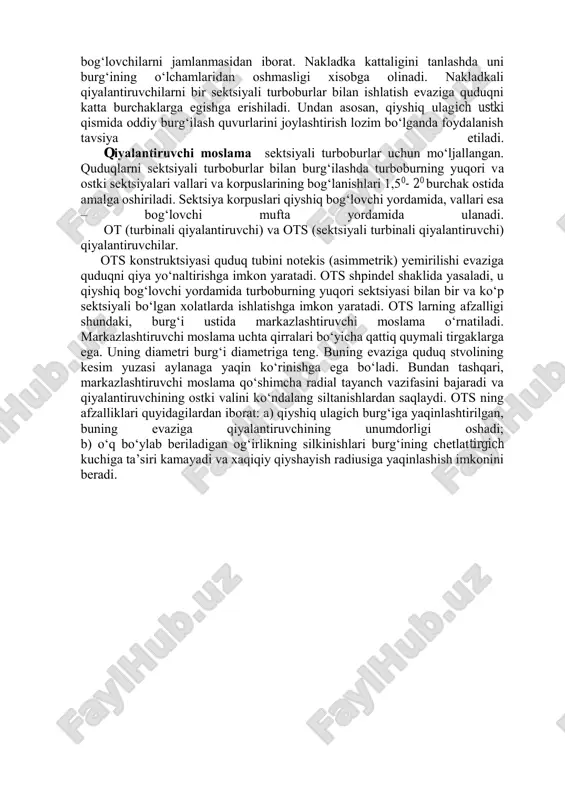

rchaklarga egishga erishiladi. undan asosan, qiyshiq ulagich ustki qismida oddiy burg‘ilash quvurlarini joylashtirish lozim bo‘lganda foydalanish tavsiya etiladi. qiyalantiruvchi moslama sektsiyali turboburlar uchun mo‘ljallangan. quduqlarni sektsiyali turboburlar bilan burg‘ilashda turboburning yuqori va ostki sektsiyalari vallari va korpuslarining bog‘lanishlari 1,50- 20 burchak ostida amalga oshiriladi. sektsiya korpuslari qiyshiq bog‘lovchi yordamida, vallari esa – bog‘lovchi mufta yordamida ulanadi. ot (turbinali qiyalantiruvchi) va ots (sektsiyali turbinali qiyalantiruvchi) qiyalantiruvchilar. ots konstruktsiyasi quduq tubini notekis (asimmetrik) yemirilishi evaziga quduqni qiya yo‘naltirishga imkon yaratadi. ots shpindel shaklida yasaladi, u qiyshiq bog‘lovchi yordamida turboburning yuqori sektsiyasi bilan bir va ko‘p sektsiyali bo‘lgan xolatlarda ishlatishga imkon yaratadi. ots larning afzalligi shundaki, burg‘i ustida markazlashtiruvchi moslama o‘rnatiladi. markazlashtiruvchi moslama uchta qirralari bo‘yicha qattiq quymali tirgaklarga ega. uning diametri burg‘i diametriga teng. buning evaziga quduq stvolining kesim yuzasi aylanaga yaqin ko‘rinishga ega bo‘ladi. bundan tashqari, markazlashtiruvchi moslama qo‘shimcha radial tayanch vazifasini bajaradi va qiyalantiruvchining ostki valini ko‘ndalang siltanishlardan saqlaydi. ots …

5 / 12

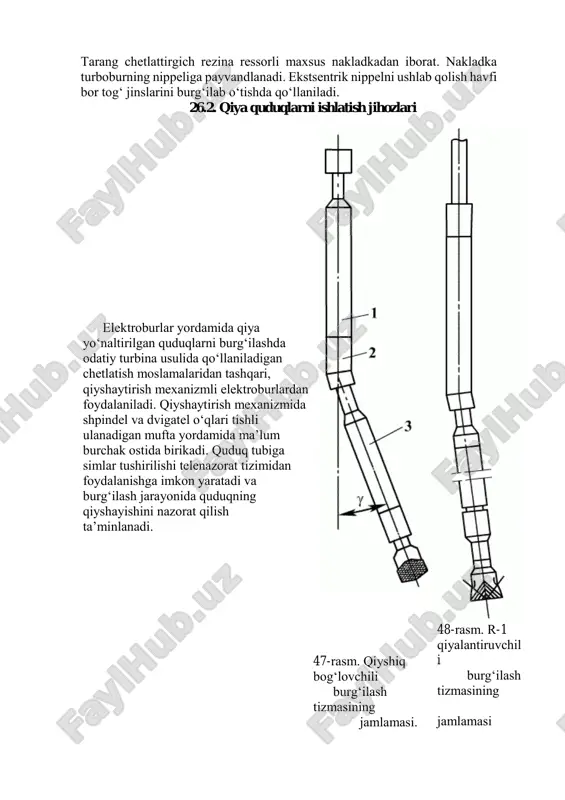

yo‘naltirilgan quduqlarni burg‘ilashda odatiy turbina usulida qo‘llaniladigan chetlatish moslamalaridan tashqari, qiyshaytirish mexanizmli elektroburlardan foydalaniladi. qiyshaytirish mexanizmida shpindel va dvigatel o‘qlari tishli ulanadigan mufta yordamida ma’lum burchak ostida birikadi. quduq tubiga simlar tushirilishi telenazorat tizimidan foydalanishga imkon yaratadi va burg‘ilash jarayonida quduqning qiyshayishini nazorat qilish ta’minlanadi. 47-rasm. qiyshiq bog‘lovchili burg‘ilash tizmasining jamlamasi. 48-rasm. r-1 qiyalantiruvchil i burg‘ilash tizmasining jamlamasi 46-rasm. qiyshiq quvurli burgilash tizmasining jamlamasi. 1-qiyshiq quvur;. 2- turbobur. 1-uzaytirgich; 2- qiyshiq bog‘lovchi. 49-rasm. ots rusumli turbinali chetlashtiruvchining jamlanmasi. 1-burg‘i; 2-burg‘i ustidagi kalibrator; 3-nippel; 4-val; 5-tayanch; 6-kojuh; 7- sharli tayanch; 8-qiyshiq bog‘lovchi; 9-turbobur; 10-bog‘lovchi. 50-rasm. rotor usulida qiya yo‘naltirilgan quduqlarni burg‘ilashda qo‘llaniladigan qiyalantiruvchi moslamalar. a-chetlatish klini bilan ishlash: 1-klinni o‘rnatish; 2- stvolni burg‘ilash; 3-klinni chiqarish; 4- stvolni kengaytirish; b- sharnirli chetlatish moslamasi bilan ishlash: 1-chetlatish moslamasini o‘rnatish; 2,3- qiya stvolni burg‘ilash; 4-stvolni kengaytirish. rotor usulida qiya yo‘naltirilgan quduqlarni burg‘ilashda qo‘llaniladigan qiyalantiruvchi moslamalar. quduq o‘qini vertikal chiziqdan chetlattirishda klinsimon yoki sharnirli chetlattirgichlardan …
