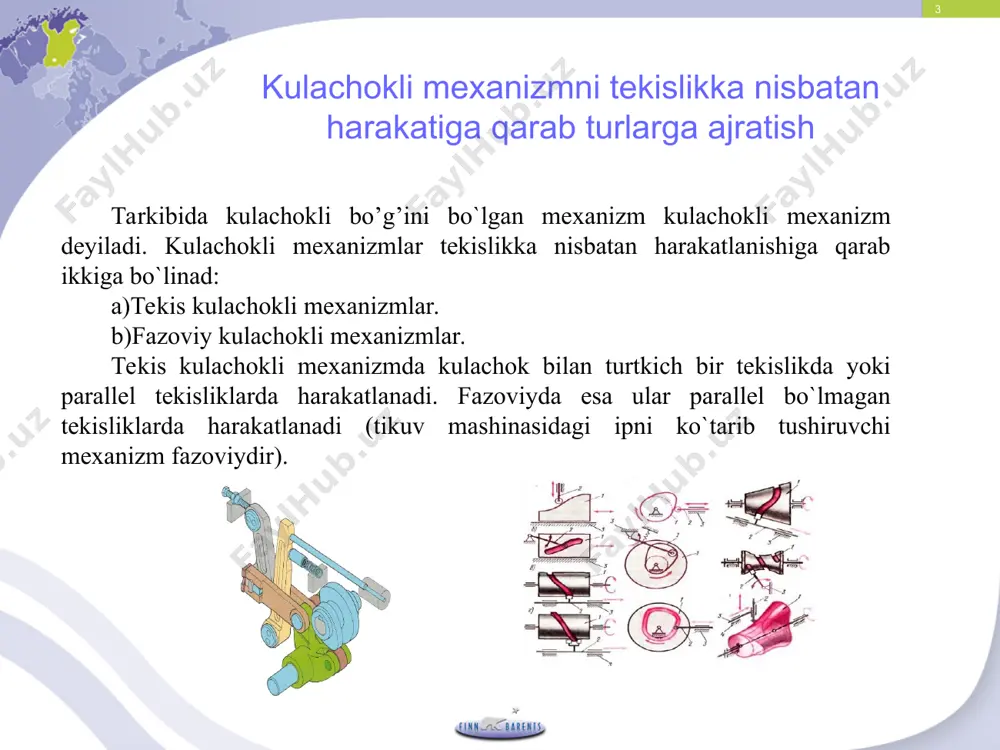

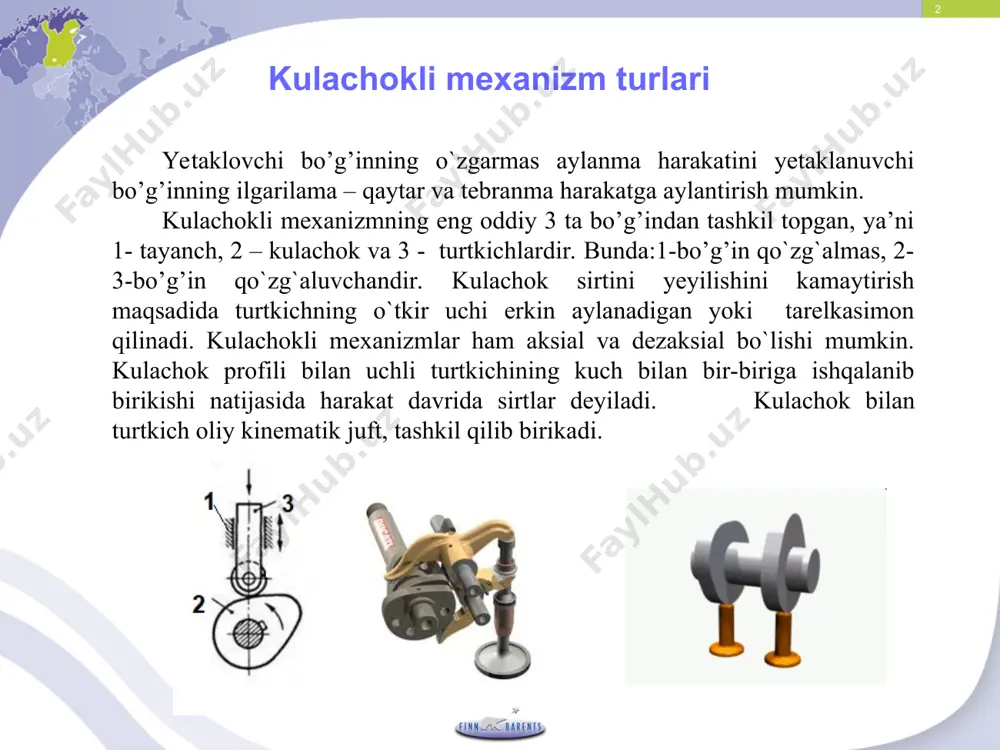

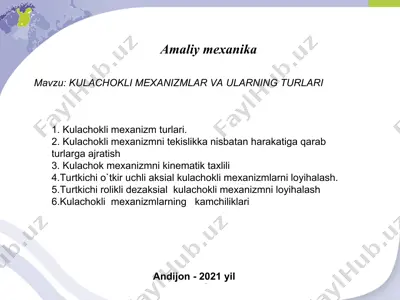

a joint project unit mavzu: kulachokli mexanizmlar va ularning turlari 1. kulachokli mexanizm turlari. 2. kulachokli mexanizmni tekislikka nisbatan harakatiga qarab turlarga ajratish 3. kulachok mexanizmni kinematik taxlili 4.turtkichi o`tkir uchli aksial kulachokli mexanizmlarni loyihalash. 5.turtkichi rolikli dezaksial kulachokli mexanizmni loyihalash 6.kulachokli mexanizmlarning kamchiliklari amaliy mexanika аndijon - 2021 yil * kulachokli mexanizm turlari yetaklovchi bo’g’inning o`zgarmas aylanma harakatini yetaklanuvchi bo’g’inning ilgarilama – qaytar va tebranma harakatga aylantirish mumkin. kulachokli mexanizmning eng oddiy 3 ta bo’g’indan tashkil topgan, ya’ni 1- tayanch, 2 – kulachok va 3 - turtkichlardir. bunda:1-bo’g’in qo`zg`almas, 2-3-bo’g’in qo`zg`aluvchandir. kulachok sirtini yeyilishini kamaytirish maqsadida turtkichning o`tkir uchi erkin aylanadigan yoki tarelkasimon qilinadi. kulachokli mexanizmlar ham aksial va dezaksial bo`lishi mumkin. kulachok profili bilan uchli turtkichining kuch bilan bir-biriga ishqalanib birikishi natijasida harakat davrida sirtlar deyiladi. kulachok bilan turtkich oliy kinematik juft, tashkil qilib birikadi. * kulachokli mexanizmni tekislikka nisbatan harakatiga qarab turlarga ajratish tarkibida kulachokli bo’g’ini bo`lgan …
2 / 16

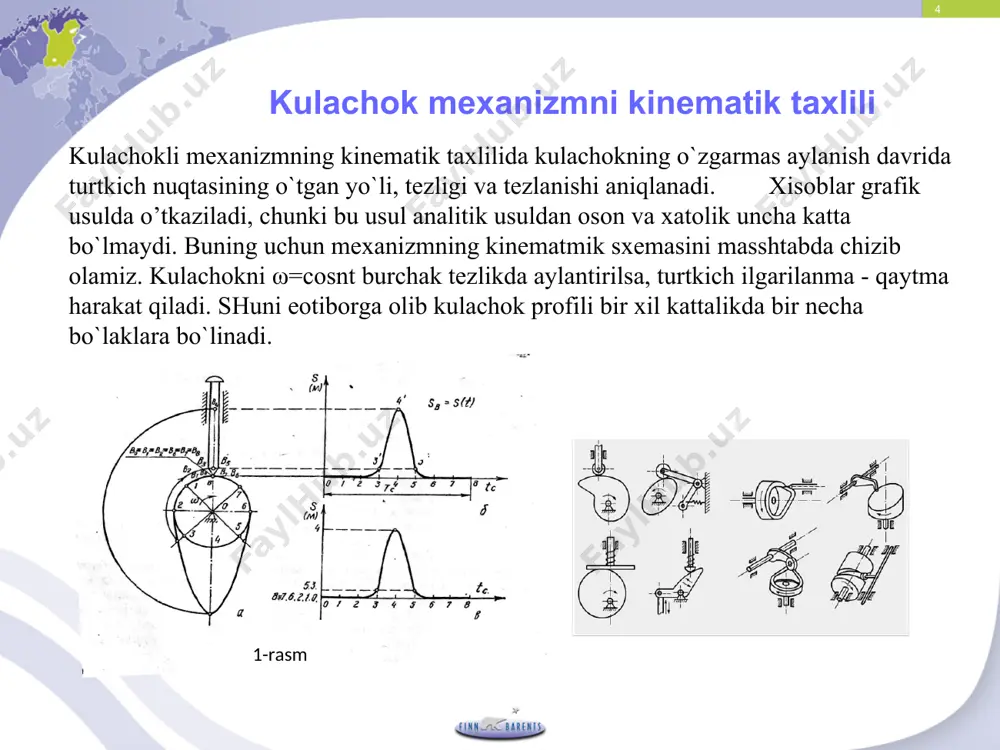

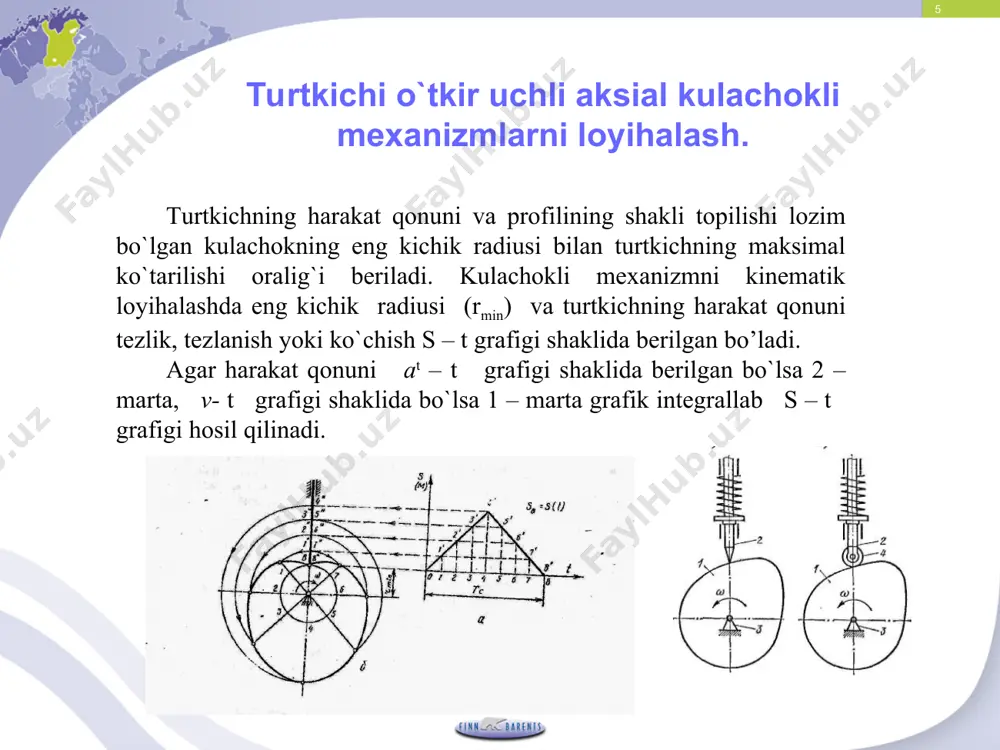

katta bo`lmaydi. buning uchun mexanizmning kinematmik sxemasini masshtabda chizib olamiz. kulachokni ω=cosnt burchak tezlikda aylantirilsa, turtkich ilgarilanma - qaytma harakat qiladi. shuni eotiborga olib kulachok profili bir xil kattalikda bir necha bo`laklara bo`linadi. 1-rasm * turtkichi o`tkir uchli aksial kulachokli mexanizmlarni loyihalash. turtkichning harakat qonuni va profilining shakli topilishi lozim bo`lgan kulachokning eng kichik radiusi bilan turtkichning maksimal ko`tarilishi oralig`i beriladi. kulachokli mexanizmni kinematik loyihalashda eng kichik radiusi (rmin) va turtkichning harakat qonuni tezlik, tezlanish yoki ko`chish s – t grafigi shaklida berilgan bo’ladi. agar harakat qonuni at – t grafigi shaklida berilgan bo`lsa 2 – marta, v- t grafigi shaklida bo`lsa 1 – marta grafik integrallab s – t grafigi hosil qilinadi. * b nuqtaning yo`l diagrammasini chizish uchun so t koordinata o`qlarini olib ot tomonni (abtsissalar o`qini) kulachok profili bo`lingan bo`laklar soniga teng bo`lakka bo`lamiz. so`ngra ordinatalar o`qiga os ga turtkich o`qidagi b nuqtaning bo1 b1 b2 ... …
3 / 16
azi (b nuqta) kulachok profilidan rolikning radiusi masofasida bo`ladi kulachok shaklini chizish uchun uning minimal radiusi (r min) bilan aylana chizib, uni teng (8,12,16,24) bo`laklara bo`lamiz. s-t grafigidagi x oraliqni ham xuddi shunday bo`laklarga bo`lamiz. s-t grafigidagi absissalar o`qini kulachokning minimal radiusi aylanasiga urinma qilib o`tkazib, shu grafik ordinatalarini kulachok turtkichiga proeksiyalaymiz va undagi tegishli nuqtalarni minimal radiusli aylana radiuslarining davomiga proeksiyalab, shu nuqtalarni o`zaro tutashtirsak kulachok profili hosil bo`ladi. * turtkichning harakat qonuni va profilining shakli topilishi lozim bo`lgan kulachokning eng kichik radiusi bilan turtkichning maksimal ko`tarilishi oralig`i beriladi. kulachokli mexanizmni kinematik loyihalashda eng kichik radiusi (rmin) va turtkichning harakat qonuni tezlik, tezlanish yoki ko`chish s – t grafigi shaklida berilgan bo’ladi. agar harakat qonuni at – t grafigi shaklida berilgan bo`lsa 2 – marta, v- t grafigi shaklida bo`lsa 1 – marta grafik integrallab s – t grafigi hosil qilinadi. kulachok shaklini chizish uchun uning minimal radiusi (r …
4 / 16
mik usulda loyihalash deyiladi dinamik usulda loyihalashning afzalligi shundaki, kulachokli mexanizmlar kulachokning xar qanday tezlikdagi harakatda ham normal ishlay oladi. loyihalashda uzatish burchagi hisobga olinmasa, kulachokning aylanishi jarayonida turtkich o`z yo`naltiruvchisi orasiga tiqilib qolishi mumkin, noto`g`ri ishlab sinishi ham mumkin. * turtkichi rolikli dezaksial kulachokli mexanizmni loyihalash dezaksial kulachokli mexanizmlarni loyihalashda harakat qonuni, kulachokning minimal radiusi, rolik radiusi va dezaksial oralik berilgan bulishi kerak. agar harakat qonuni tezlanish yoki tezlik diagrammalari kurinishida berilgan bulsa, uni integrallash yo`li bilan yo`l grafigi s — t ni keltirib chiqarish lozim bo`ladi. * bunday mexanizm quyidagi tartibda loyihalanadi (3-rasm). a)yo`l grafigining abstsissalar o`qi davomida turtkich roligining markazi b tanlab olinadi. b) rolik markazi b va dezaksial oraliq e dan turtkich va kulachok o`qlari diagramma ordinatasnga parallel qilib o`tkaziladi. rolik markazidan rolik va kulachokning minimal radiuslari yigindisiga teng radiusli yoy chiziladi. yoyning kulachok o`qi bilan kesishgan nuqtasi kulachokning aylanish o`qi bo`ladi. c) kulachokning aylanish o`qi …
5 / 16
. * kulachokli mexanizmlarning afzalligi: kulachokli mexanizm yordamida yetaklanuvchi bo`g`inning oldindan belgilangan istalgan harakat konunini olish mumkin * kulachokli mexanizmlarning kamchiliklari a)tarkibida oliy kinematik juft borligi va uni moylab turish kiyinligi bo`g`in sirtlarining tez eyilishiga sabab bo`ladi. b) yetakchi va etaklanuvchi bo`g`inlarning doimiy juft hosil qilib turishi uchun tashqaridan qo`shimcha kuch qo`yilishi talab etiladi. bu kuch taosirida juftning sirtlarida qo`shimcha bosim vujudga keladi va harakatlantiruvchi kuchning maolum qismi uni yengishga sarflanadi. natijada mexanizmning foydali ish koef­fitsienti (f .i. k) pasayadi. c) murakkab profilli kulachoklar yasash va ularni taomirlash murakkab texnologik jarayon hisoblanadi. * xulosa qilib aytish mumkinki: a)kulachokli mexanizmlarni maxsus texnologik jarayonlarni amalga oshirishda qo`llash maqsadga muvofiq bo`ladi. b)kulachokli mexanizmlarda foydali ish koefitsientlarini eotiborga olish va iloji boricha yaxshilash tavsiya etiladi. e’tiboringiz uchun rahmat! thank you attention! r
