kulachokli mexanizm

PPT 11 стр. 483,5 КБ Бесплатная загрузка

11 стр.

FaylHub.uz

Скачать через Telegram

Размер 483,5 КБ

Тип файла PPT

Страницы 11

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 11

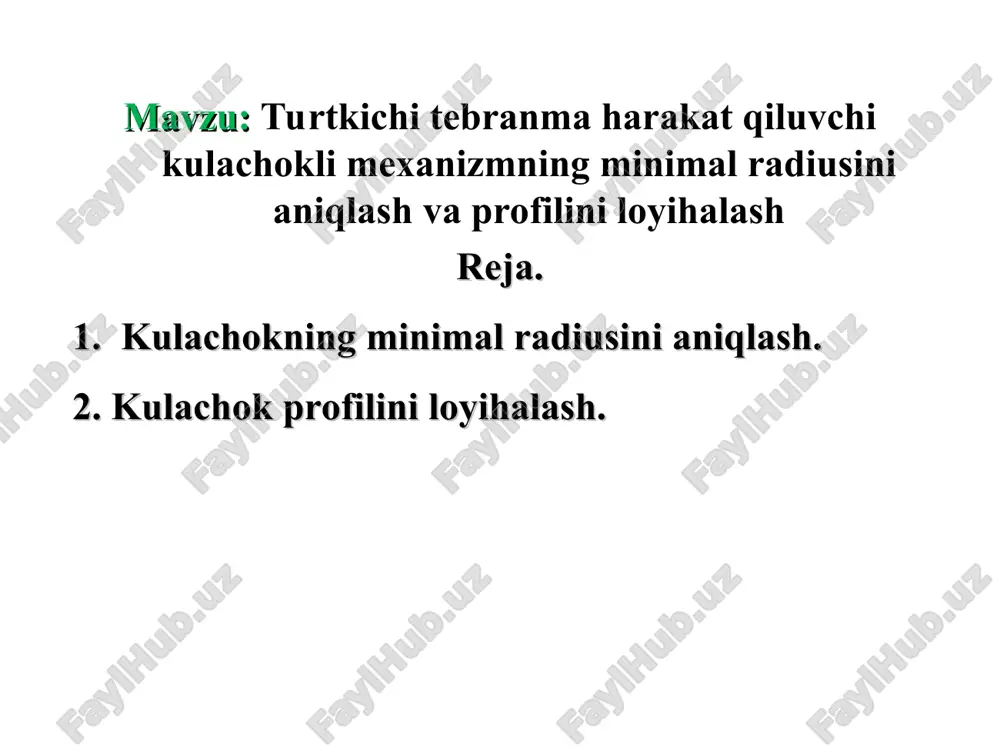

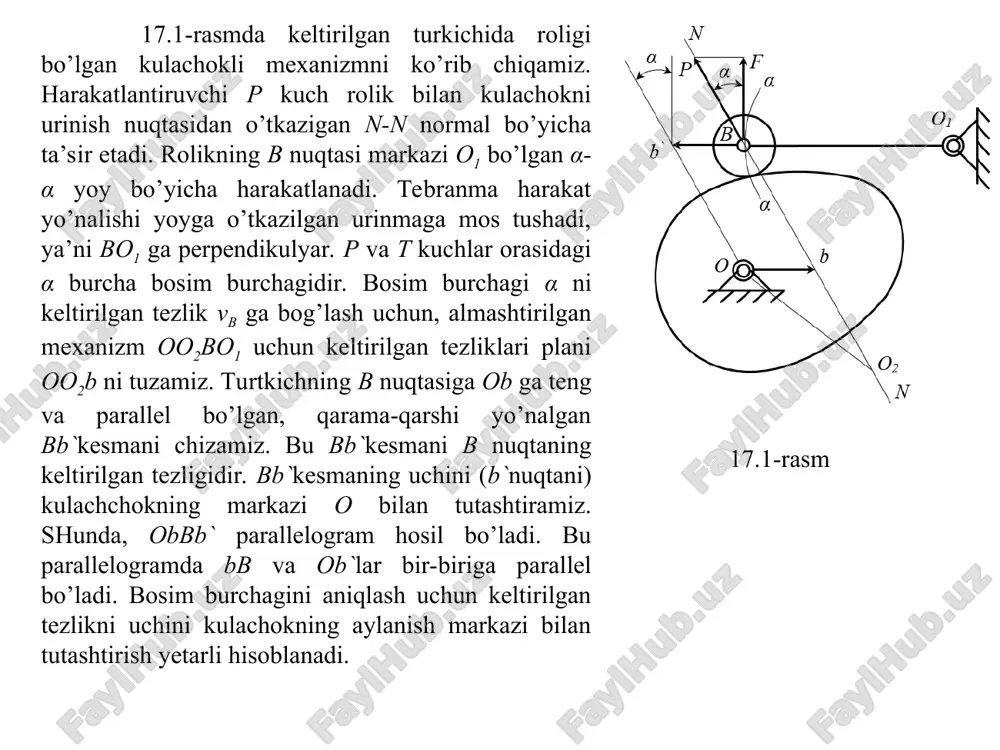

slayd 1 mavzu: turtkichi tebranma harakat qiluvchi kulachokli mexanizmning minimal radiusini aniqlash va profilini loyihalash reja. 1. kulachokning minimal radiusini aniqlash. 2. kulachok profilini loyihalash. 17.1-rasmda keltirilgan turkichida roligi bo’lgan kulachokli mexanizmni ko’rib chiqamiz. harakatlantiruvchi p kuch rolik bilan kulachokni urinish nuqtasidan o’tkazigan n-n normal bo’yicha ta’sir etadi. rolikning b nuqtasi markazi o1 bo’lgan α-α yoy bo’yicha harakatlanadi. tebranma harakat yo’nalishi yoyga o’tkazilgan urinmaga mos tushadi, ya’ni bo1 ga perpendikulyar. p va t kuchlar orasidagi α burcha bosim burchagidir. bosim burchagi α ni keltirilgan tezlik vb ga bog’lash uchun, almashtirilgan mexanizm oo2bo1 uchun keltirilgan tezliklari plani oo2b ni tuzamiz. turtkichning b nuqtasiga ob ga teng va parallel bo’lgan, qarama-qarshi yo’nalgan bb`kesmani chizamiz. bu bb`kesmani b nuqtaning keltirilgan tezligidir. bb`kesmaning uchini (b`nuqtani) kulachchokning markazi o bilan tutashtiramiz. shunda, obbb` parallelogram hosil bo’ladi. bu parallelogramda bb va ob`lar bir-biriga parallel bo’ladi. bosim burchagini aniqlash uchun keltirilgan tezlikni uchini kulachokning aylanish markazi bilan …

2 / 11

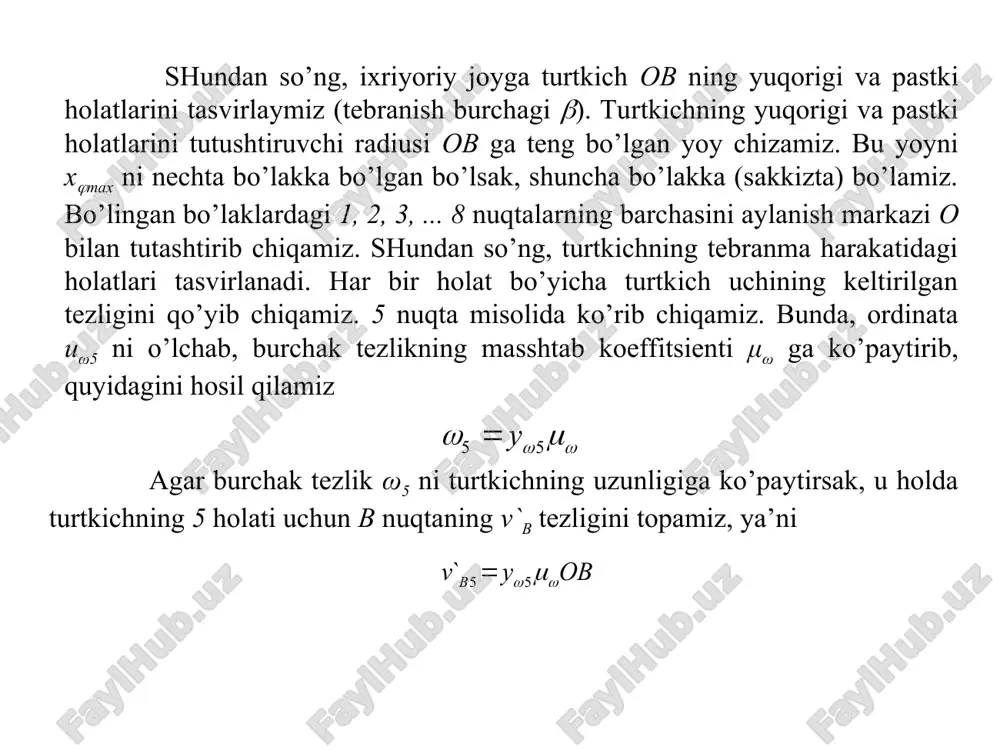

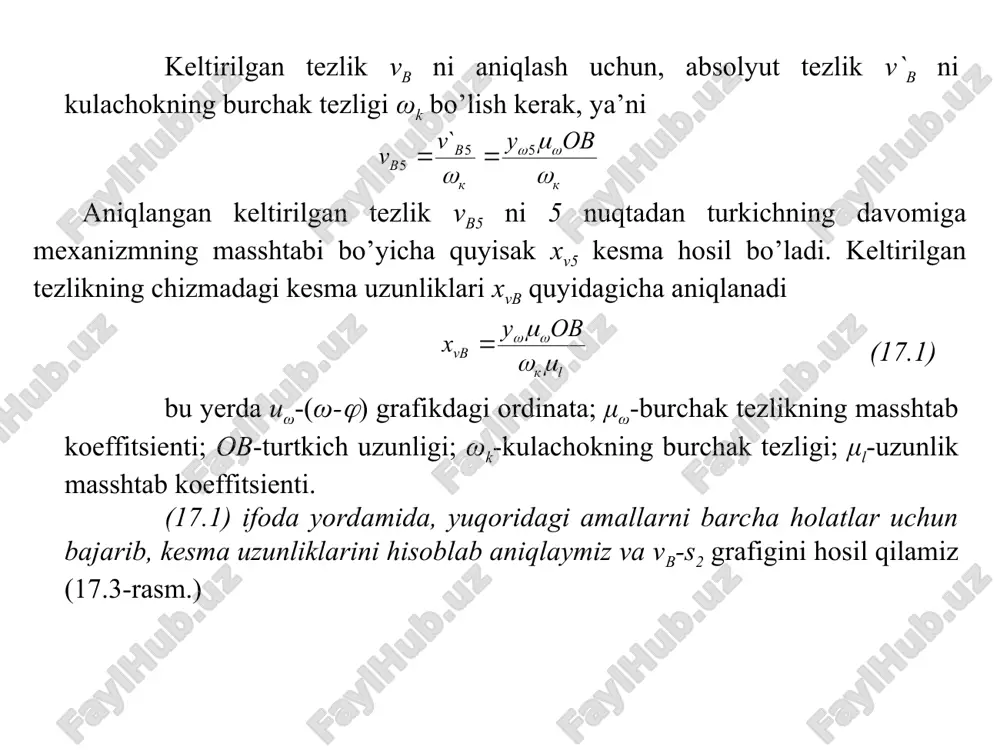

akka bo’lgan bo’lsak, shuncha bo’lakka (sakkizta) bo’lamiz. bo’lingan bo’laklardagi 1, 2, 3, ... 8 nuqtalarning barchasini aylanish markazi o bilan tutashtirib chiqamiz. shundan so’ng, turtkichning tebranma harakatidagi holatlari tasvirlanadi. har bir holat bo’yicha turtkich uchining keltirilgan tezligini qo’yib chiqamiz. 5 nuqta misolida ko’rib chiqamiz. bunda, ordinata uω5 ni o’lchab, burchak tezlikning masshtab koeffitsienti μω ga ko’paytirib, quyidagini hosil qilamiz agar burchak tezlik ω5 ni turtkichning uzunligiga ko’paytirsak, u holda turtkichning 5 holati uchun b nuqtaning v`b tezligini topamiz, ya’ni keltirilgan tezlik vb ni aniqlash uchun, absolyut tezlik v`b ni kulachokning burchak tezligi ωk bo’lish kerak, ya’ni aniqlangan keltirilgan tezlik vb5 ni 5 nuqtadan turkichning davomiga mexanizmning masshtabi bo’yicha quyisak xv5 kesma hosil bo’ladi. keltirilgan tezlikning chizmadagi kesma uzunliklari xvb quyidagicha aniqlanadi bu yerda uω-(ω-) grafikdagi ordinata; μω-burchak tezlikning masshtab koeffitsienti; ob-turtkich uzunligi; ωk-kulachokning burchak tezligi; μl-uzunlik masshtab koeffitsienti. (17.1) ifoda yordamida, yuqoridagi amallarni barcha holatlar uchun bajarib, kesma uzunliklarini hisoblab …

3 / 11

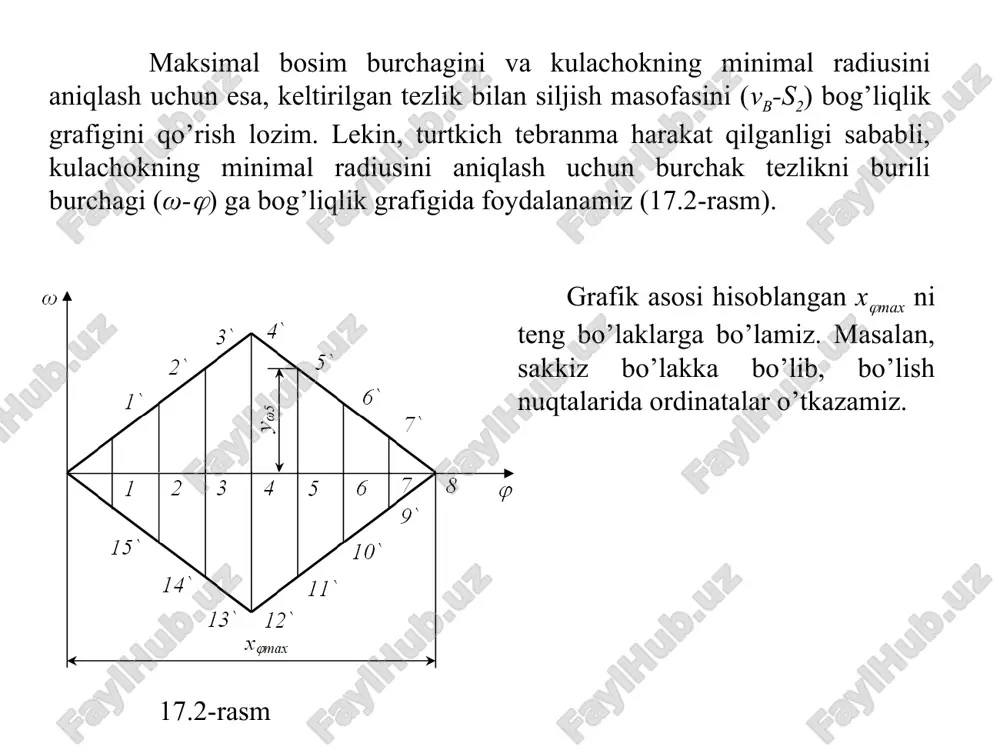

rasm tanlab olingan beshinchi nuqtadagi bosim burchagini aniqlash uchun, aniqlangan 5` nuqtani kulachokning aylanish markazi o1 nuqta bilan tutashtiramiz hamda shu nuqtadan 5`-o ga perpendikulyar to’g’ri chiziq o’tkazamiz. o’tkazilgan chiziqlar orasidagi α burchak bosim burchagi bo’ladi. bosim burchagining maksimal qiymati ni aniqlash uchun, kulachokning aylanish markazi o1 dan eng chetki 4` va 12` nuqtalarga urinma o’tkazamiz hamda shu nuqtalardan turtkichga perpendikulyar to’g’ri chiziqlar o’tkazamiz. mos ravishda o’tkazilga chiziqlar orasidagi burchak αmax lar maksimal bosim burchagi bo’ladi. 17.3-rasm tanlab olingan beshinchi nuqtadagi bosim burchagini aniqlash uchun, aniqlangan 5` nuqtani kulachokning aylanish markazi o1 nuqta bilan tutashtiramiz hamda shu nuqtadan 5`-o ga perpendikulyar to’g’ri chiziq o’tkazamiz. o’tkazilgan chiziqlar orasidagi α burchak bosim burchagi bo’ladi. bosim burchagining maksimal qiymati ni aniqlash uchun, kulachokning aylanish markazi o1 dan eng chetki 4` va 12` nuqtalarga urinma o’tkazamiz hamda shu nuqtalardan turtkichga perpendikulyar to’g’ri chiziqlar o’tkazamiz. mos ravishda o’tkazilga chiziqlar orasidagi burchak αmax lar maksimal bosim …

4 / 11

ning minimal radiusi rmin ni aniqlash bilan yuqorida tanishib chiqdik. bunda, berilgan koromisloning uzunligi bo1=l va kulachok bilan turtkich o’qlari orasidagi masofa oo1 orasidagi β0 burchak aniqlanadi (17.3-rasm). rasmda obo1 uchburchakka teng va o’xshash uchburchakni alohida yasab, ob=rmin radius va oo1=l1 radius bo’yicha aylanalar chizamiz. aylantirish usulidan foydalanib, koromisloning tebranish markazi o1 nuqta kulachokning markazi o atrofida aylanma harakat qiladi deb faraz qilamiz (17.5-rasm). 17.4-rasm koromisloning markazi o1 va kulachok markazi o lardan nur chizamiz. o’tkazilgan nurdan boshlab ω1 yo’nalishda kulachokning ishchi faza burchaklari φk, φu, φq ni belgilab, nurlar o’tkazamiz. shundan so’ng, 17.4-rasmda keltirilgan β=β(φ1) diagrammasida ko’tarilish va qaytish faza burchaklari qancha teng bo’laklarga bo’lingan bo’lsa, 17.5-rasmda ham kulachokning faza burchaklari φk, va φq larni ham shuncha teng bo’laklarga bo’lamiz. natijada va oo1, ooi1, ooii1, … lar hosil bo’ladi. koromisloning b nuqtasining tebranishidagi holatlarini, ya’ni b1, b2, b3, ... nuqtalarni aniqlab olamiz. o markazdan aniqlangan b1, b2, b3, ... …

5 / 11
