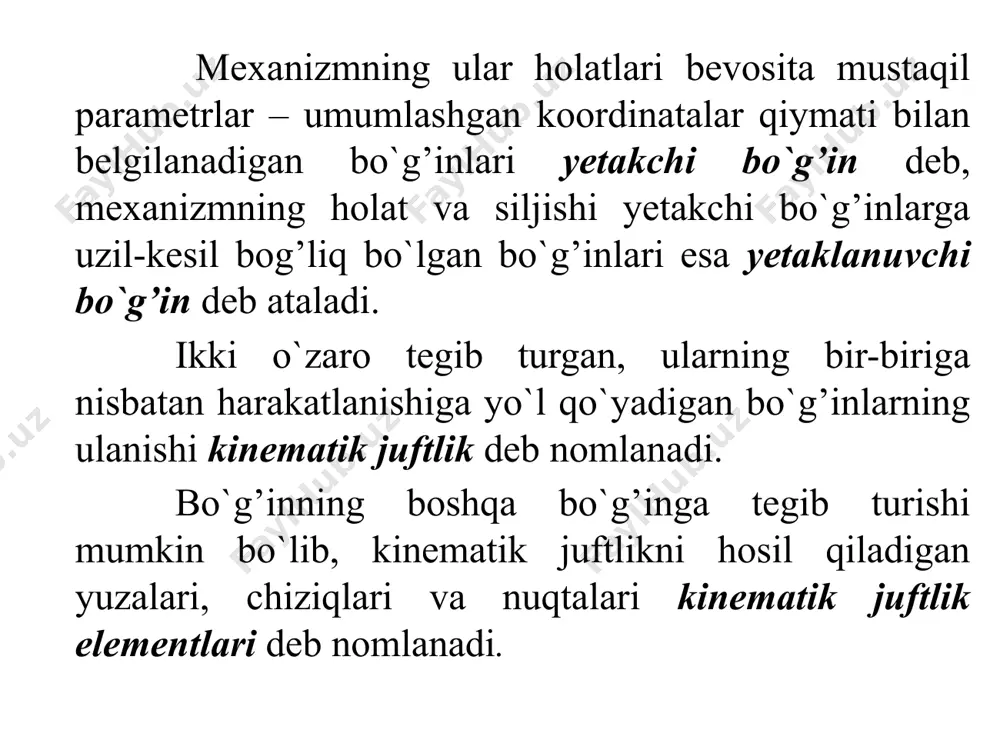

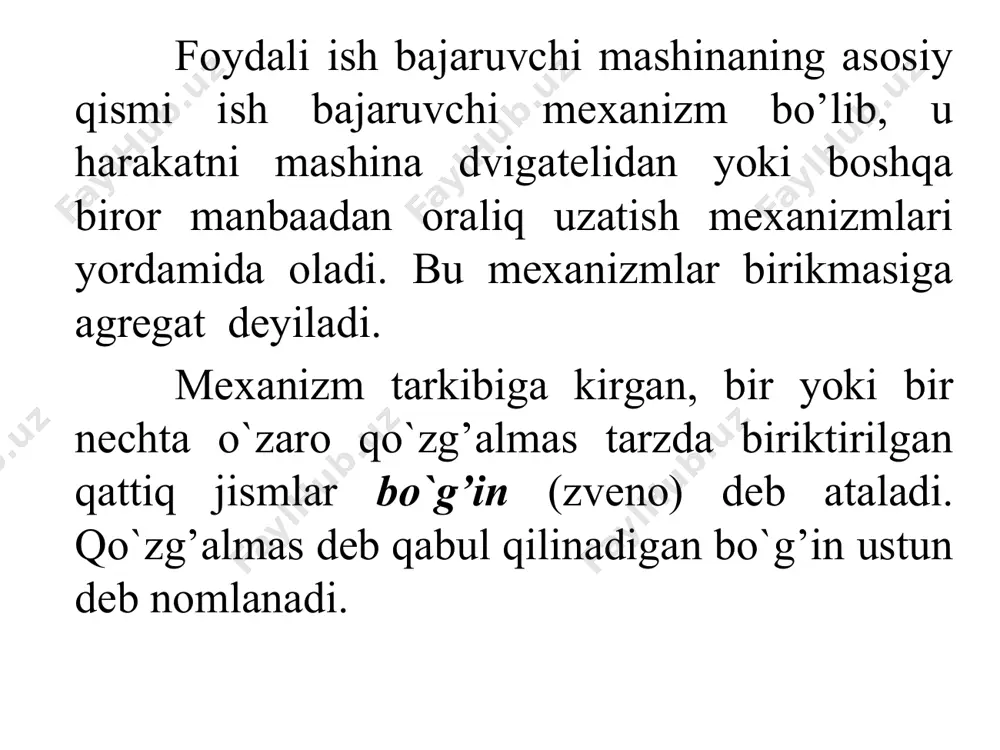

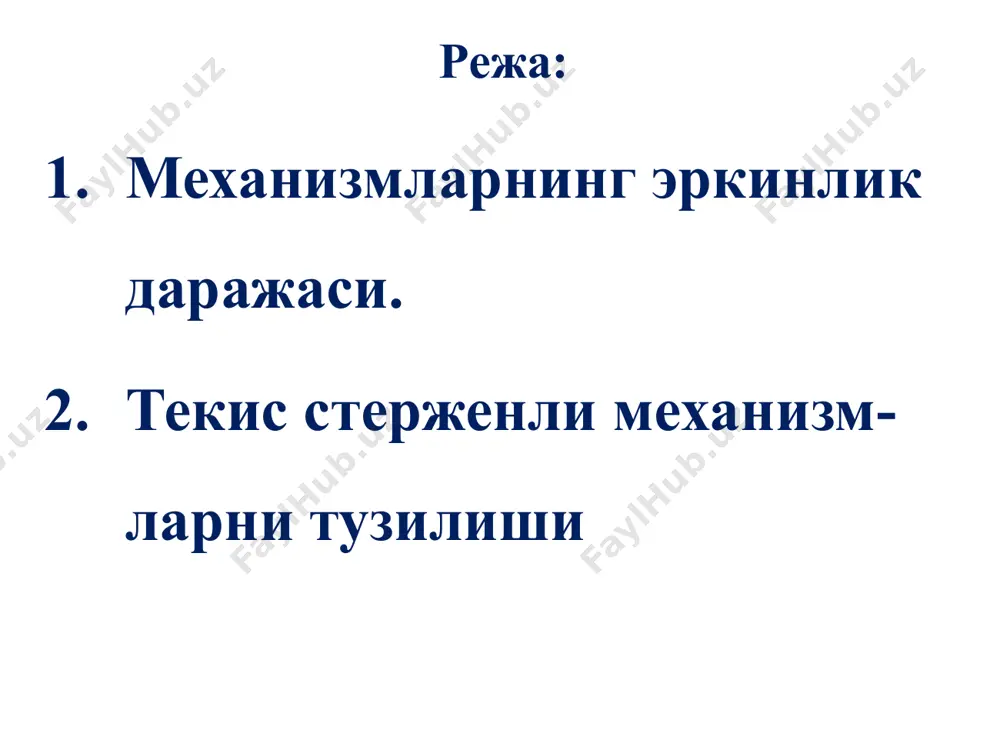

1-ma’ruza: kirish. fanning nazariy mashg’ulotlari mazmuni. mexanizm tuzilishi asoslari. ma’ruzachi: sh.haydarova режа: механизмларнинг эркинлик даражаси. текис стерженли механизм-ларни тузилиши foydali ish bajaruvchi mashinaning asosiy qismi ish bajaruvchi mexanizm bo’lib, u harakatni mashina dvigatelidan yoki boshqa biror manbaadan oraliq uzatish mexanizmlari yordamida oladi. bu mexanizmlar birikmasiga agregat deyiladi. mexanizm tarkibiga kirgan, bir yoki bir nechta o`zaro qo`zg’almas tarzda biriktirilgan qattiq jismlar bo`g’in (zveno) deb ataladi. qo`zg’almas deb qabul qilinadigan bo`g’in ustun deb nomlanadi. mexanizmning ular holatlari bevosita mustaqil parametrlar – umumlashgan koordinatalar qiymati bilan belgilanadigan bo`g’inlari yetakchi bo`g’in deb, mexanizmning holat va siljishi yetakchi bo`g’inlarga uzil-kesil bog’liq bo`lgan bo`g’inlari esa yetaklanuvchi bo`g’in deb ataladi. ikki o`zaro tegib turgan, ularning bir-biriga nisbatan harakatlanishiga yo`l qo`yadigan bo`g’inlarning ulanishi kinematik juftlik deb nomlanadi. bo`g’inning boshqa bo`g’inga tegib turishi mumkin bo`lib, kinematik juftlikni hosil qiladigan yuzalari, chiziqlari va nuqtalari kinematik juftlik elementlari deb nomlanadi. kinematik zanjir deb esa bo`g’inlarning kinematik juftliklar hosil qilib, o`zaro bog’liq …

2 / 19

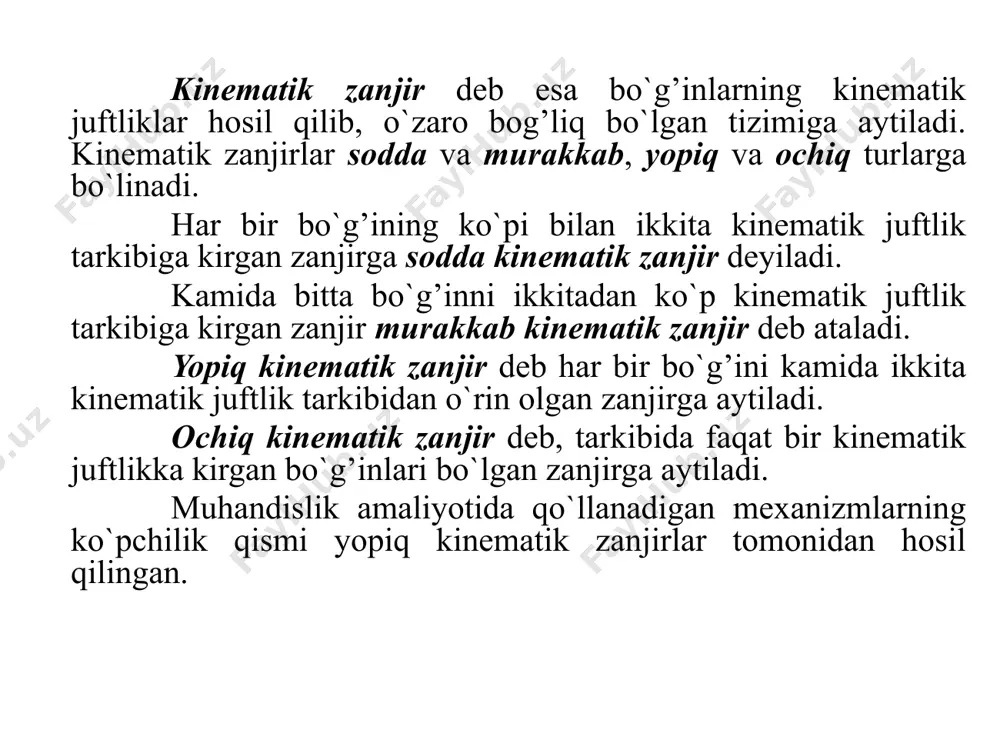

nizm tarkibi-detal, zveno, kinematik juftlardan iborat. mexanizmalar elementlardan tashkil topgan bo’lib, ular detallar deyiladi. masalan: bolt, gayka, vint, tishli g’ildirak, shkif, val, porshen, klapan va boshqalar. kinematik juftlar xam xarakteriga qarab ikki guruxga bo’linadi. bog’lanish xarakteriga zvenolarning bir-biriga terib xarakatlanish xarakteri. bog’lanish xarakteriga xarakteriga ko’ra kinematik juftlar quyidagicha xarakterlanadi. i-klass ii-klass iii-klass iv-klass v-klass zvenolarning bir-biriga tegib xarakatlanish xarakteri. oliy kinematik juft quyi kinematik juft kinematik juftlar, tarkibidagi zvenolarning nisbatan xarakatiga qo’yiladigan soniga qarab, 5 ta klassga bo’linadi. bunda bog’lanishlar soni quyidagicha aniqlanadi. s=6-n n-zvenoning nisbiy xarakatiga erkinlik darajasi kinematik juft fazodagi kinematik juft tekislikdagi kinematik juft agar zvenolar koordinatalari bir–biri bilan xech qanday bog’lanish orqali chek-lanmagan bo’lsa ularning erkinlik darajasi– tekislikda - 4n-n fazoda 9n–n bo’ladi. n– zvenolar soni fazodagi erkin jism i - sinf kinematik juftda 6 ta harakatla-nuvchilikdan bittasi cheklanganligini tan olish mumkin. masalan, shar tekislikda. shar tekislikka nisbatan 5 ta mustaqil harakatlarga ega: 3 ta aylanma …

3 / 19

akatiga 4 ta bog’lanish sharti qo’yiladi. iv sinf kinematik juft ko’rsatilgan. tsilindr prizmatik ariqchada 2 ta mustaqil harakatni bajaradi: sx,x-ilgarilanma va aylanma. v sinf kinematik juftda bo’g’inlarni nisbiy harakatiga 5 ta bog’lanish sharti qo’yiladi. v sinf kinematik juft kel-tirilgan. tsilindr tsilindrsimon ariq-chada 1 ta mustaqil x aylanma hara-katni bajaradi. tekis mexanizmlarni erkinlik darajasini chibeshev formulasi orqali aniqlanadi. w=3n-2p5– p4 fazoviy mexanizmlarning erkinlik darajasi esa somov-malishev formulasi orqali aniqlanadi. w=6n-5p5–4p4 –3p3–2p2–p1 текис стерженли механизмлар ричагли механизм оддий механизм мураккаб механизм e’tiboringiz uchun rahmat! image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png /docprops/thumbnail.jpeg
