1 / 20

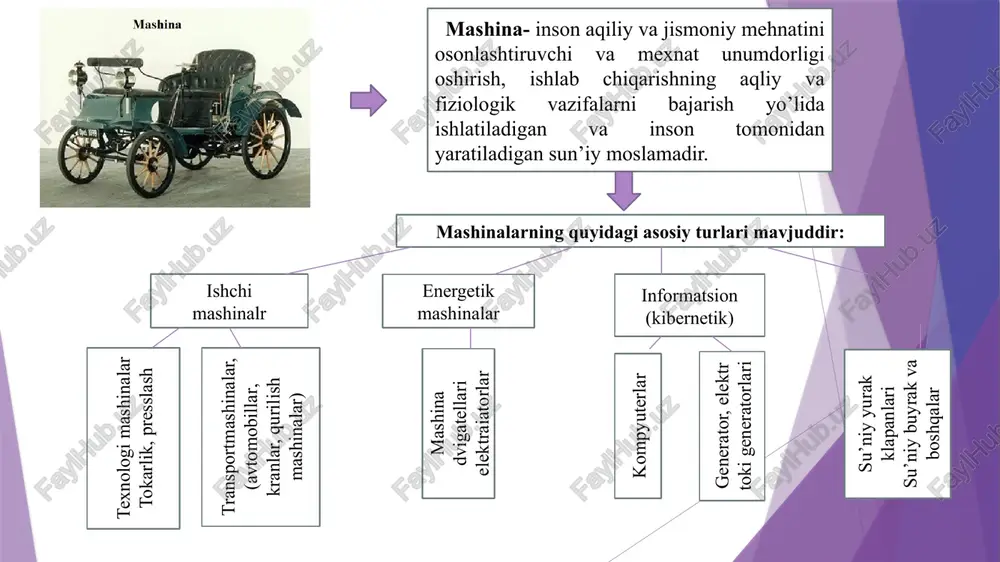

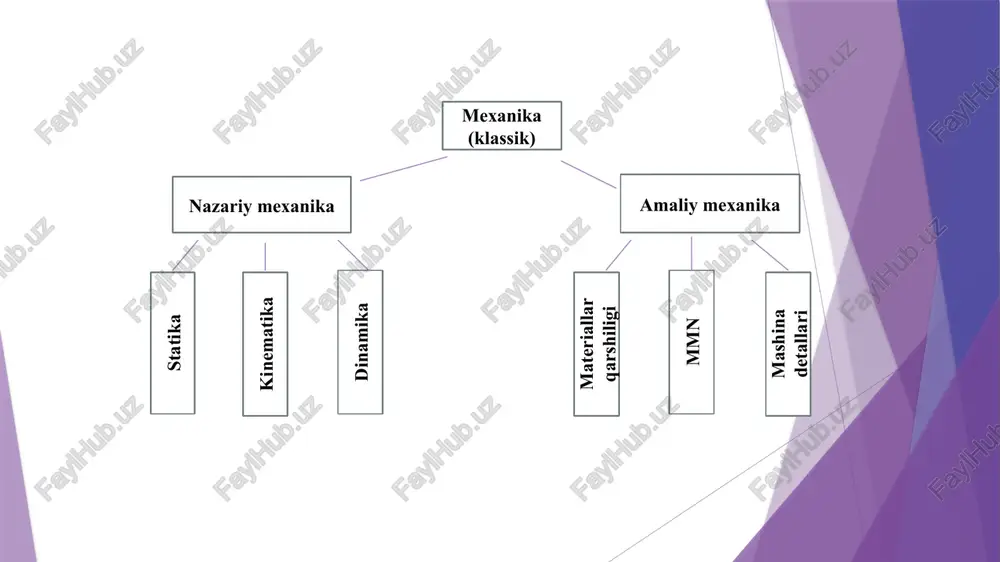

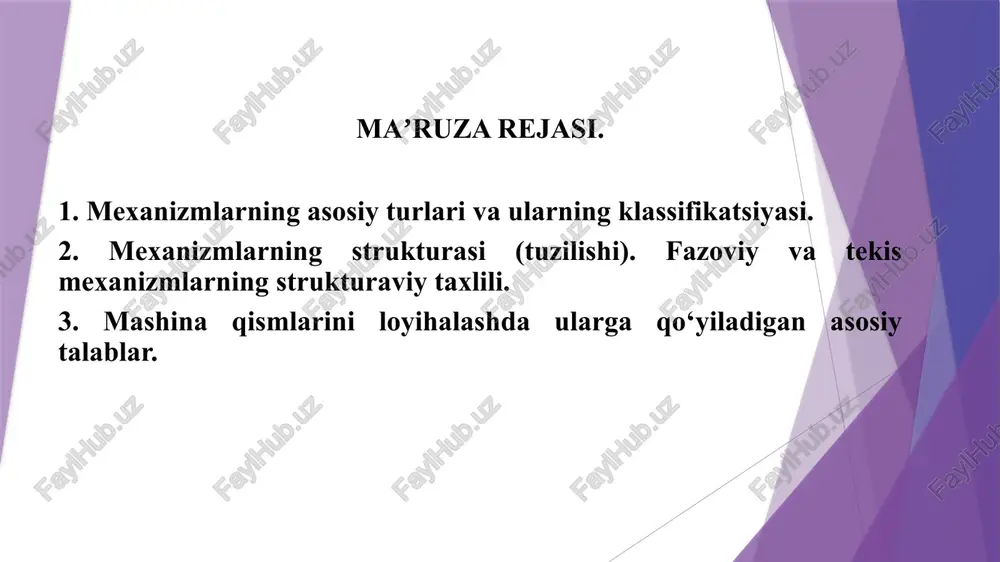

1-ma'ruza. fan to'g'risida umumiy ma'lumotlar umumtexnik fanlar kafedrasi dotsenti rasulov azamat davronovich “mexanizm va mashinalar nazariyasi” (mmn) fani haqida asosiy tushunchalar. mavzu 01 nazariy va amaliy mexanika fan: 1 maʼruza rejasi. 1. mexanizmlarning asosiy turlari va ularning klassifikatsiyasi. 2. mexanizmlarning strukturasi (tuzilishi). fazoviy va tekis mexanizmlarning strukturaviy taxlili. 3. mashina qismlarini loyihalashda ularga qo‘yiladigan asosiy talablar. mexanika (klassik) nazariy mexanika amaliy mexanika statika kinematika materiallar qarshiligi mashina detallari dinamika mmn mashina- inson aqiliy va jismoniy mehnatini osonlashtiruvchi va mexnat unumdorligi oshirish, ishlab chiqarishning aqliy va fiziologik vazifalarni bajarish yo’lida ishlatiladigan va inson tomonidan yaratiladigan sun’iy moslamadir. mashinalarning quyidagi asosiy turlari mavjuddir: ishchi mashinalr energetik mashinalar informatsion (kibernetik) texnologi mashinalar tokarlik, presslash transportmashinalar, (avtomobillar, kranlar, qurilish mashinalar) mashina dvigatellari elektraiatorlar kompyuterlar generator, elektr toki generatorlari su’niy yurak klapanlari su’niy buyrak va boshqalar mashina o’zining ish jarayonini mexanik xarakatlarni bajarish orqali amalga oshiradi. bunday harakatlar tashuvchisi mexanizmdir. mexanizm tushunchasi mexanizm - bir …

2 / 20

uvchi mexanizm sxemasi: 1- krivoshin 2- shatun 3- sudralgich (polzun) 4- tayanch (ko’rsatilmagan) robot monipulyator belgilangan ishni (xarakatni) insonni ishtiroksiz amalga oshiradigan mashinalarga avtomatlar deyiladi. agarda mashina harakatida insonni ishtiroki qisman bo’lsa, una yarim avtomat deyiladi insonni yoki hayvonlarni sun’iy modellari robotlar deyiladi. mexanizmlar zvenolardan tashkil topadi. zveno bir yoki bir nechta detaldan tuzilgan bo’ladi. detal bitta qattiq jism. mashinaning bir xil materialdan tayyorlangan va ayrim bo’laklarga ajralmaydigan qismiga detal deyiladi. kinematik juft deb ikkita zvenoni bir-biri bilan harakat qila oladigan qilib biriktirilishiga aytiladi. bir necha zvenoning kinematik juftlar vositasi bilan birikishidan (bog’lanishidan) hosil bo’lgan qo’zg’aluvchi sistema kinematik zanjir deb ataladi. kinematik zanjir tarkibiga kiruvchi qo’zg’almas biror zvenoga nisbatan bir yoki bir necha zveno muayyan tartibda harakatlangan vaqtda zanjirning qolgan zvenolari ham ma'lum tartibli harakat qilsa, bunday kinematik zanjir mexanizm deyiladi. fazoda harakat qilayotgan har qanday qattiq jismning erkinlik darajasi 6 ta bo’lib ulardan uchtasi x, y, z o’qlari bo’ylab …

3 / 20

ir-biridan mustaqil harakatlanadi; s = 6 bo’lganda kinematik juftlik detallarning bikr birikmasiga, ya'ni bitta zvenoga aylanadi. s ning qiymatiga ko’ra kinematik juftlikning qaysi sinfga mansubligi aniqlanadi: kinematik juft elementlari bir-biriga tekislik yoki sirt orqali tegishib tursa, bunday juft quyi kinematik juft deb, agar elementlari nuqta yoki chiziq orqali teginib tursa, bunday juft oliy kinematik juft deyiladi. mexanizmlar turli alomatlariga ko’ra tasniflanadi. birinchi navbatda ular quyi va oliy juftlikli mexanizmlarga bo’linadi; bunday mexanizmlar tekis yoki fazoviy bo’lishi mumkin. hamma harakatlanuvchi nuqtalari o’zaro parallel tekisliklarda harakatlanadigan mexanizm tekis mexanizm deyiladi. zvenolarining harakatlanuvchi nuqtalari tekis bo’lmagan traektoriyalar chizib yoki o’zaro kesishuvchi tekisliklarda joylashuvchi traektoriyalar chizib harakatlanadigan mexanizmlar fazoviy mexanizmlar deyiladi. mexanizmlarning harakatchanlik (qo’zg’aluvchanlik) darajasi. mexanizmda n ta zveno bor, 6 ta harakatchanlikka ega bo’ladi. fazoviy mexanizmning harakatchanlik darajasi: w = 6n-5p5 -4p4 -3p3 -2p2 -1p1 w-bir zvenoli qo’zg’almas bo’lgan zanjirning qo’zg’aluvchanlik (harakatlanuvchanlik) darajasi. n-kinematic zanjirdagi qo’zg’aluvchan (harakatchan) zvenolar soni. p1; p2; p3; p4; …

4 / 20

zifasi nima? 2. energetik, transport, texnologik va kibernetik mashinalari qanday ish bajaradi? 3. mexanizlar analizi va sintezining maqsadi nima? 4. mexanizmlarning asosiy turlarini tushuntiring. image1.png image2.png image3.png image4.png image5.png image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg media1.mp4 image14.png image15.png media2.mp4 image16.png image17.png image18.png /docprops/thumbnail.jpeg
