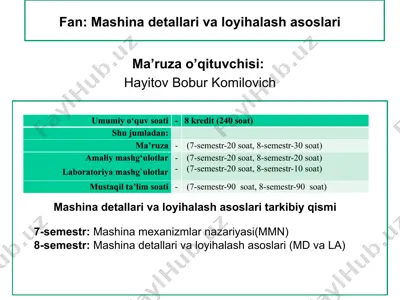

1722075496.pptx mexanizm va mashinalar nazariyasi (mmn) faniga kirish fan: mashina detallari va loyihalash asoslari ma’ruza o’qituvchisi: hayitov bobur komilovich umumiy o‘quv soati - 8 kredit (240 soat) shu jumladan: ma’ruza - (7-semestr-20 soat, 8-semestr-30 soat) amaliy mashg‘ulotlar laboratoriya mashg`ulotlar - - (7-semestr-20 soat, 8-semestr-20 soat) (7-semestr-20 soat, 8-semestr-10 soat) mustaqil ta’lim soati - (7-semestr-90 soat, 8-semestr-90 soat) mashina detallari va loyihalash asoslari tarkibiy qismi 7-semestr: mashina mexanizmlar nazariyasi(mmn) 8-semestr: mashina detallari va loyihalash asoslari (md va la) 1 tavsiya etiladigan adabiyotlar 1. yo’ldoshbekov s.a., muhamedjonov b.k. mexanizm va mashinalar nazariyasi (дарслик). qayta ishlangan va to’ldirilgan 3-nashr. - toshkent: «voris-nashriyot» mchj, 2006. - 200 б. 2. фролов к.в. ва б. механиз ва машиналар назарияси (дарслик). ─ тошкент: ўқитувчи, 1990.-495 б. 3. усмонхўжаев х.х. машина ва механизмлар назарияси (дарслик). ─ тошкент: ўқитувчи, 1981. -520 б. 4. jo’raev a.j., mavlyaviev m.r., abdikarimov t., muxamedov j.y. mexanizm va mashinalar nazariyasi.-toshkent, o’qituvchi., 2004. 591 б. …

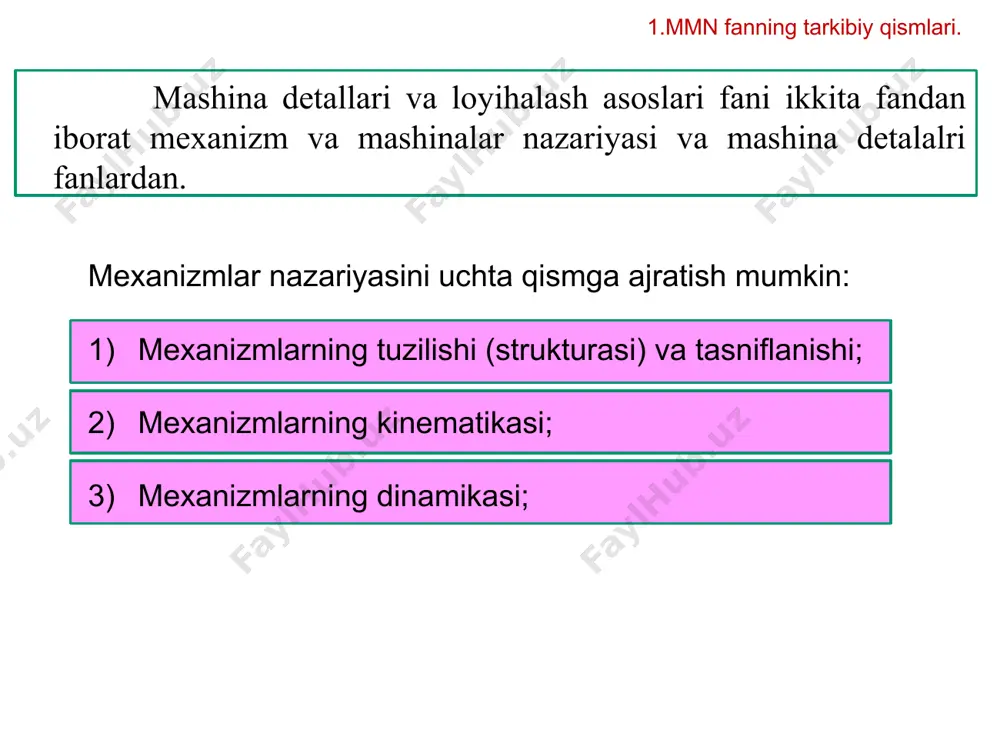

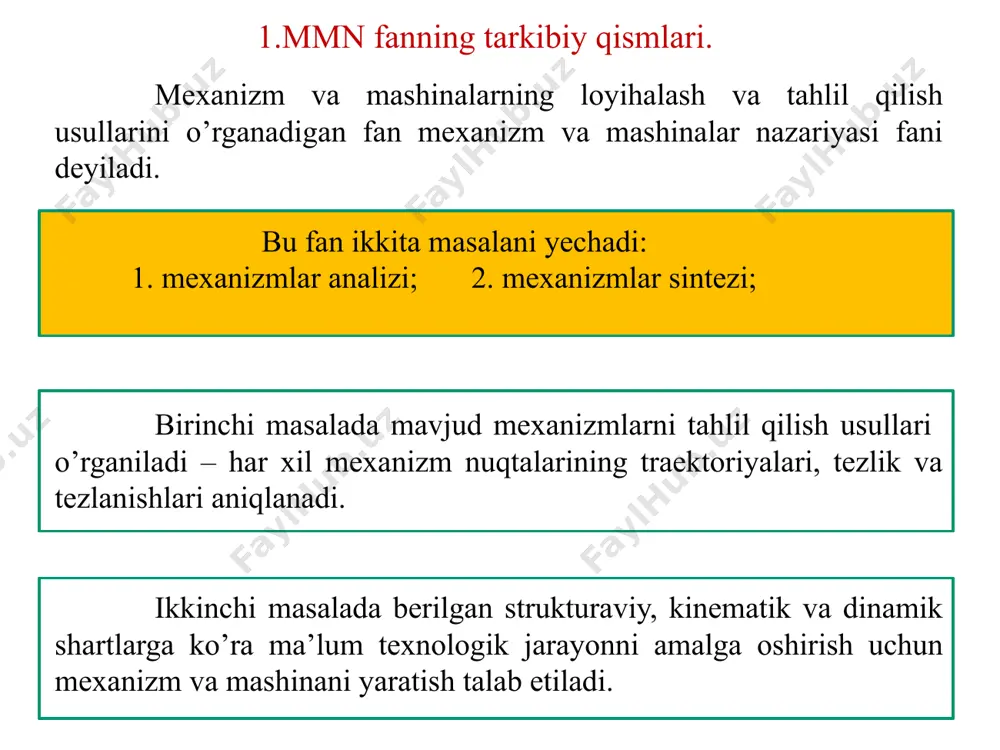

kinematik va dinamik shartlarga ko’ra ma’lum texnologik jarayonni amalga oshirish uchun mexanizm va mashinani yaratish talab etiladi. 1.mmn fanning tarkibiy qismlari. 4 mashina detallari va loyihalash asoslari fani ikkita fandan iborat mexanizm va mashinalar nazariyasi va mashina detalalri fanlardan. 1.mmn fanning tarkibiy qismlari. mexanizmlar nazariyasini uchta qismga ajratish mumkin: mexanizmlarning tuzilishi (strukturasi) va tasniflanishi; mexanizmlarning kinematikasi; mexanizmlarning dinamikasi; 5 “mexanizmlarning tuzilishi (strukturasi) va tasniflanishi” qismida mexanizmlarni tashkil etgan elementlar, ularni tasniflanishi o’rganiladi, mexanizm va uni tashkil etuvchi qismlarining klassifikatsiyasi beriladi, yangi mexanizmlarni loyihalash qonunlari o’rganiladi. bu qismda mexanizmlarning strukturaviy analizi va strukturaviy sintezi beriladi. strukturaviy analizda mexanizmning strukturaviy sxemasi, ya’ni zveno va kinematik juftliklarining shartli belgilanish orqali tuzilgan mexanizmning grafik tasviri o’rganiladi. mexanizmlarning strukturaviy sintezida berilgan shartlariga ko’ra mexanizmning strukturaviy sxemasini tuzish asoslari yoritiladi. 1.mmn fanning tarkibiy qismlari. 6 fanning ikkinchi “mexanizmlarning kinematikasi” qismida mexanizm zvenolarning harakatlari o’rganiladi, bunda zvenolarni harakatga keltiradigan kuchlar hisobga olinmaydi. mexanizmlarning kinematik analizi yetaklanuvchi zvenolar …

izmning dinamik analizi berilgan kuchlar ta’sirida zvenolar harakatini aniqlab beradi yoki zvenolarning harakatini bilib, bu harakatni amalga oshiradigan kuchlarni aniqlab beradi. dinamik sintezi berilgan dinamik shartlariga ko’ra mexanizmning dinamik sxemasini loyihalash bilan shug’ullanadi. mexanizmning dinamik sxemasi – bu mexanizmga ta’sir etayotgan kuchlarni hisobga olib, zvenolar o’lchamlarini va kinematik juftliklarni shartli belgilash orqali mexanizmning grafik tasviri. bu sxema yordamida mexanizmni dinamik analizi bajariladi. 1.mmn fanning tarkibiy qismlari. 8 mexanizm – bu nima? mashina – bu nima? mexanizm – bitta yoki bir nechta qattiq jism xarakatini kerakli xarakatga aylantiruvchi moddiy jismlar turkumi mexanizm jismlar harakatini uzatadi yoki o’zgartiradi – bu bilan mexanizm ajralib turadi richagli mexanizm tishli g’ildirakli mexanizm kulachokli mexanizm 2.mexanizm va mashina tushunchasi. 9 friktsion mexanizm vintli mexanizm gidravlik mexanizm pnevmatik mexanizm 2.mexanizm va mashina tushunchasi. 10 2.mexanizm va mashina tushunchasi. 11 2.mexanizm va mashina tushunchasi. 12 2.mexanizm va mashina tushunchasi. 13 2.mexanizm va mashina tushunchasi. 14 ishlab chiqarish jarayoni …

lar energiyani o’zgartirish uchun mo’ljallangan (mashina-dvigatel, generator). 2.mexanizm va mashina tushunchasi. ichki yonuv dvigateli energetik mashinalar elektr dvigatellar turbinalar 17 2.mexanizm va mashina tushunchasi. ishchi mashinalar materiallarning holatini, xossalari va fazodagi vaziyatini o‘zgartirish uchun mo‘ljallanadi. bunday mashinalar texnologik va transport mashinalariga bo‘linadi. texnologik mashinalar metallga ishlov berish (kesish, yunish, qirqish, sillikdash va h. k.) va yogʻochni qayta ishlash, toʻqimachilik, qishloq xo‘jaligi, qurilish, matbaa va boshqalarda bajariladigan yumushlarni oʻz ichiga oladi. transport mashinasi avtomobil yoʻllari, temir yoʻl, havo transporta, avtomobillar, aviatsiya, koʻtarish kranlari, teplovozlar, kemalar va boshqa vositalarni oʻz ichiga oladi. 18 ishchi mashinalar mahsulot shaklini, xossalarini, holatini, joylashishini o’zgartirish uchun mo’ljallangan. - texnologik mashinalar xom ash’yo, xomakilardan tayyor buymlarni ishlab chiqish uchun mo’ljallangan (metalkesish dastgohlar, qurilish mashinalari, qishloq va suv xo’jaligi va boshqa mashinalar); - transport mashinalar material va buyumlarning ko’tarish va tashish uchun mo’ljallangan (ko’tarish-tashish mashinalari, avtomobil, temir yo’l transporti mashinalari, samolyotlar, suv kemalari va boshqalar); 2.mexanizm va mashina …

entlari –detal, zveno detal – bu mexanik qurilmaning yig’ish opertsiylarsiz ishlab chiqilgan tarkibiy qusmi. masalan: bolt, gayka, val, tishli g’ildirak, porshen va h.z. detal mashinaning eng oddiy (elementar) tarkibiy qismi. detallarning turlari, hisobi, shaklini tanlash, ishchi chizmasini tuzish kabi masalalar batafsil “mashina detallari” fanida o’rganiladi. mmn fanida mashinannig elementar tarkibiy qismi sifatida “zveno” degan tushunchadan foydalaniladi. zveno - bu bitta detal yoki bir nechta detalning mustahkam (bir butun) birikmasidir. 22 bu rasmda shatun detallari “a)”, shatun yig’ma ko’rinishi “b)” va kinematik sxemalrdagi shartli belgilanishi “c)” keltirilgan 3.mexanizmlarning elementlari –detal, zveno 23 krivoship shatun mexanizmi kinematik sxemasi: 1- krivoship; 2- shatun; 3- porshen (polzun); 4- tayanch, qo’zg’almas zveno. 1 2 3 4 4 mexanizmning konstruktiv chizmasi: 1- silindr; 2 – porshen; 3- shatun; 4-maxovik; 5,6-klapanlar; 7-krivoship 3.mexanizmlarning elementlari –detal, zveno 24 mexanizml zvenolarning turlari va ularninf shartli belgilanishi 3.mexanizmlarning elementlari –detal, zveno 25 zveno qanday murakkab shaklga ega bo’lishidan, tarkibidagi detallar …
