1 / 22

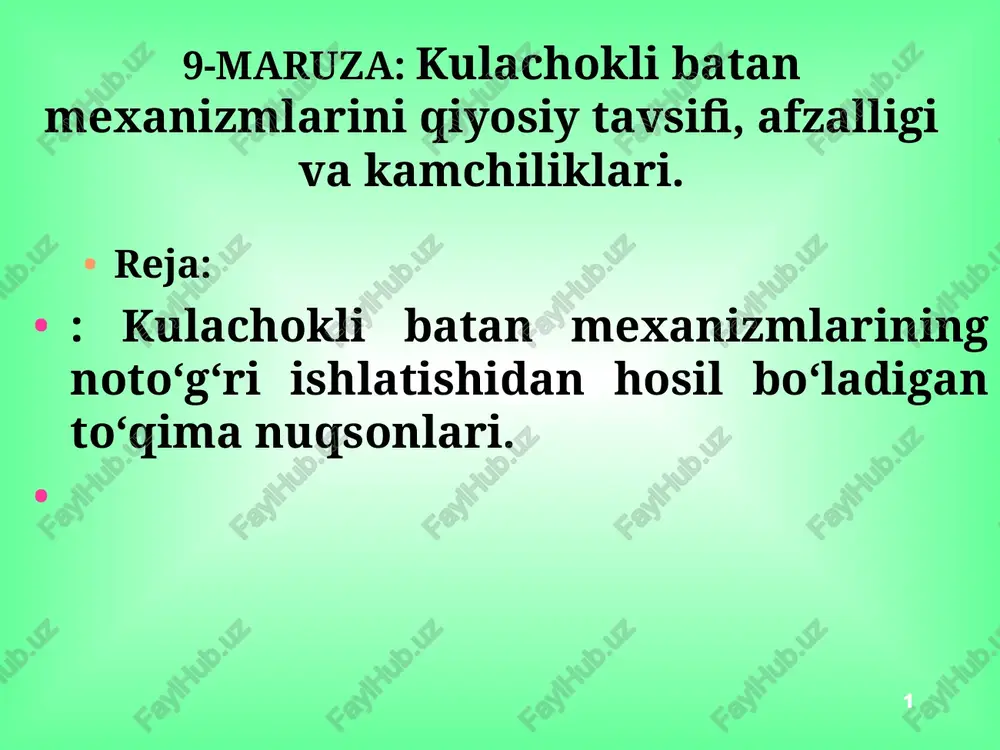

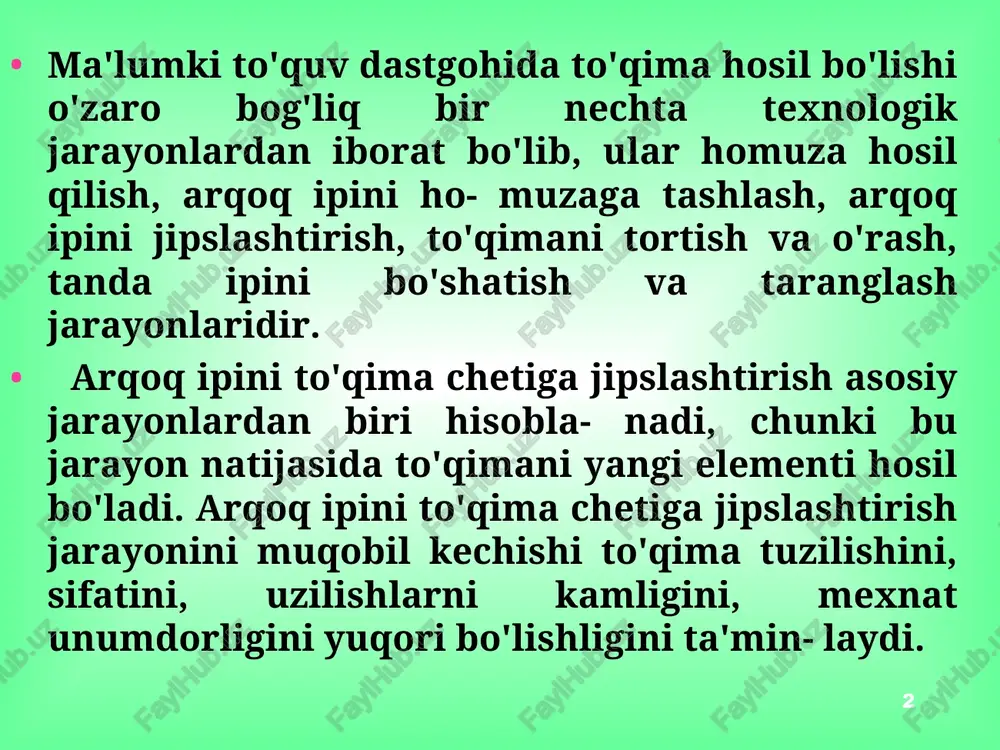

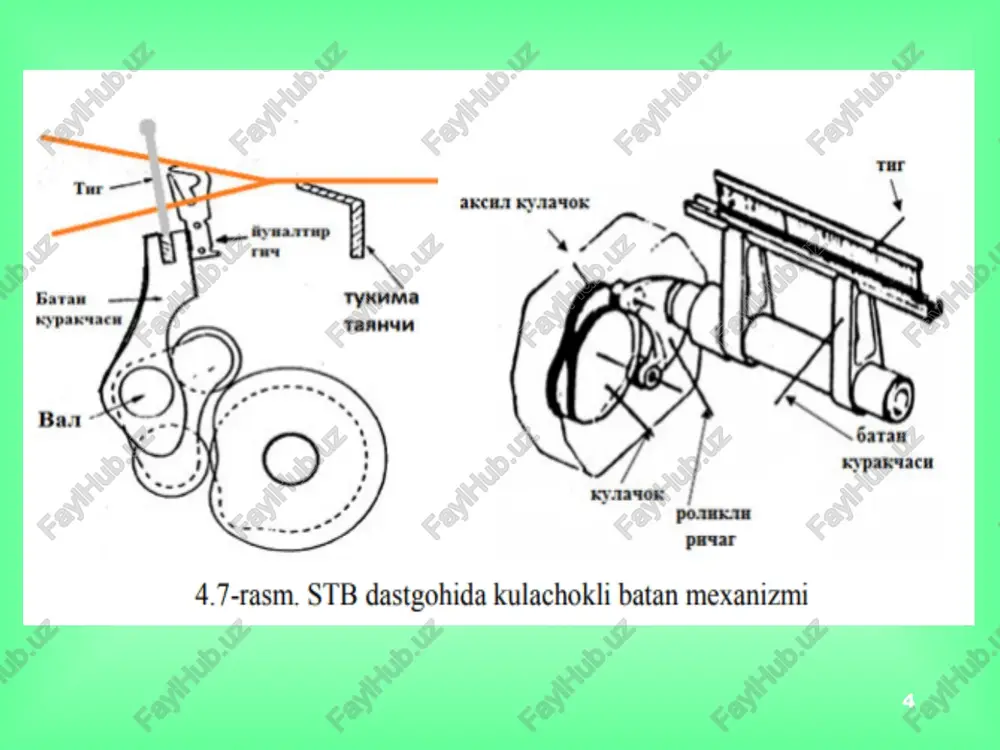

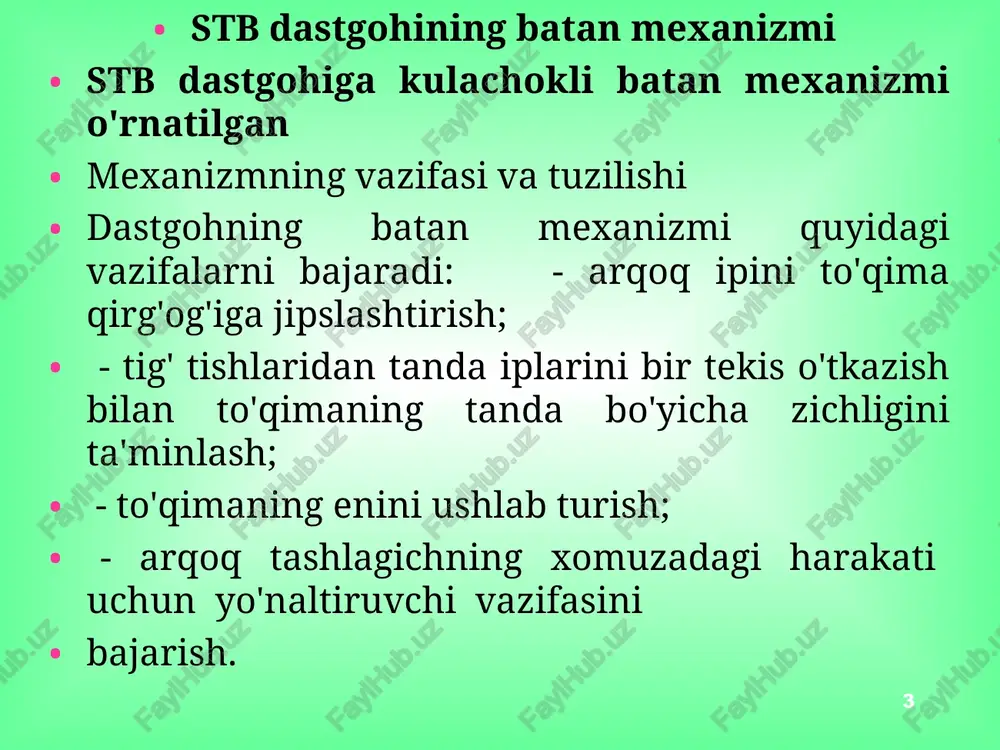

slayd 1 ta'lim ma+sadlari * 9-maruza: kulachokli batan mexanizmlarini qiyosiy tavsifi, afzalligi va kamchiliklari. reja: : kulachokli batan mexanizmlarining noto‘g‘ri ishlatishidan hosil bo‘ladigan to‘qima nuqsonlari. ta'lim ma+sadlari * ma'lumki to'quv dastgohida to'qima hosil bo'lishi o'zaro bog'liq bir nechta texnologik jarayonlardan iborat bo'lib, ular homuza hosil qilish, arqoq ipini ho- muzaga tashlash, arqoq ipini jipslashtirish, to'qimani tortish va o'rash, tanda ipini bo'shatish va taranglash jarayonlaridir. arqoq ipini to'qima chetiga jipslashtirish asosiy jarayonlardan biri hisobla- nadi, chunki bu jarayon natijasida to'qimani yangi elementi hosil bo'ladi. arqoq ipini to'qima chetiga jipslashtirish jarayonini muqobil kechishi to'qima tuzilishini, sifatini, uzilishlarni kamligini, mexnat unumdorligini yuqori bo'lishligini ta'min- laydi. ta'lim ma+sadlari stb dastgohining batan mexanizmi stb dastgohiga kulachokli batan mexanizmi o'rnatilgan mexanizmning vazifasi va tuzilishi dastgohning batan mexanizmi quyidagi vazifalarni bajaradi: - arqoq ipini to'qima qirg'og'iga jipslashtirish; - tig' tishlaridan tanda iplarini bir tekis o'tkazish bilan to'qimaning tanda bo'yicha zichligini ta'minlash; - to'qimaning enini ushlab turish; - …

2 / 22

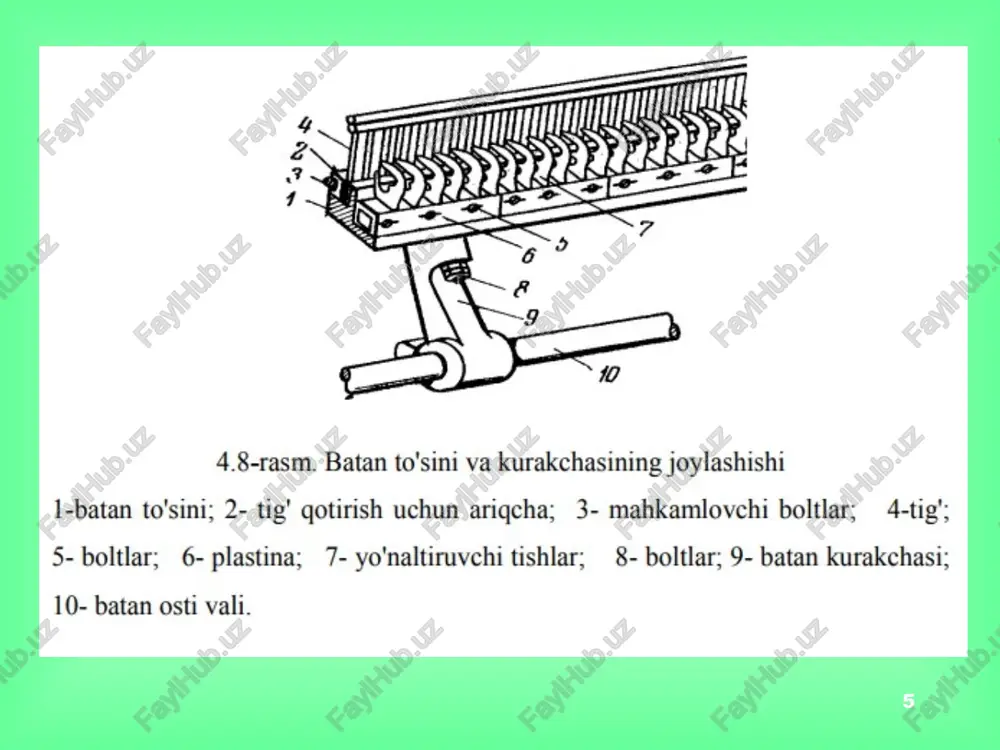

o'rnatilgan batan 9 ku- rakchalariga maxkamlangan (4.8-rasm). batan kurakchalari soni dastgohning ish- chi eniga bog'liq. stb-180 dastgohida kurakchalar soni sakkizta, stb-220 dastgohida to'qqizta, stb-330 dastgohida o'nta va stb-330 dastgohida o'n ikkita bo'ladi. kurakchalar soni ko'p bo'lishi batan to'sinining egilishini oldi olinadi. ba- tan osti valida 10 ikki elkali richaglar 11 qotirilgan bo'lib, ularning uchida roliklar 14 o'rnatilgan . * ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari mexanizmning ishlashi dastgohning bosh vali aylanganda juft kulachoklar 15 aylanma harakat oladi. kulachoklarga tegib turgan roliklar va ikki elkali richag orqali batan osti val- ida joylashgan batan kurakchalari batan to'sini bilan tebranma harakatlanadi va tig'ni xarakaga keltiradi. kulachoklarning maxsus profili ta'sirida batan oldinga harakatlanib, arqoq ipini to'qima chetiga jipslashtiradi, so'ngra orqa xolatga qaytib, arqoq ipi xomuzaga tashlanib bo'lguncha to'xtab turadi. batanni orqa xolatda to'xtab turishi turg'unlik xolati deb ataladi. dastgohning ishchi eniga qarab tur- g'unlik xolatining davomiyligi o'zgaradi (4.2-jadval). enli …

3 / 22

ruvchi taroq tishlarining to'g'ri o'rnatilganligini, ularni zarb va qabul qilish qutilariga nisbatan joylashishi batanning orqa xolatida tekshirib chiqilishi lozim. * ta'lim ma+sadlari bosh val aylanishining 60 gradusida qabul qiluvchi quti tomonidan yo'nal- tiruvchi taroq tishlariga a, s va v kalibrlari kiritiladi. bosh valni zarb xolatiga keltirib a va s kalibrlari yo'naltiruvchi taroqning butun uzunligi bo'yicha zarb qutisi tomoniga suriladi. s kalibri tishlar orasidan engil harakatlanishi lozim, uni surish uchun kerak bo'ladigan kuch 1 nyutondan oshmasligi kerak. kalibrning er- kin harakatlanishiga xalaqit berayotgan tishlar xolati 6-plastinani bo'shatib turib sozlanishi lozim(4.12-rasm). yo'naltiruvchi taroqning tishlari quyidagi tartibda o'r- natiladi: batan osti vali erkin aylanishi uchun roliklar va juftlashtirilgan kulachoklar orasida 0,03 millimetrgacha oraliq qoldirilishi lozim. bu oraliq maxsus paypaslagich yordamida batan qutisining yon tomondagi teshigi orqali valni qo'lda aylantirib o'lchanadi. dastgoh ishlab turgan paytda batan qutisidagi moy miqdorini qutidagi maxsus oynacha orqali muntazam ravishda nazorat qilib turish lozim. moy satxi oynachaning 2/3 qismidan …

4 / 22

g'liq bo'lgan sozlash ishlari bajarilganda yuqorida keltirilgan usulda yo'naltiruvchi taroq tishlarining xolatini tekshirish lozim. ta'lim ma+sadlari * moy purkagichning noto'g'ri ishlashi arqoq tashlagichlarning moylanmasligiga, ularning harakati paytida yo'naltiruvchi taroqning tishlariga quruq ishqalanishi natijasida tishlarning va arqoq tashlagichning emirilishiga olib keladi. moy purkagichning ishini dastgoh ishlab turgan paytda nasosning qopqog'idagi teshik orqali yoki zarb qutisining qopqog'i ochiq turganda purkalayotgan moy oqimi orqali nazorat qilish mumkin. bosh val bo'laklarini birlashtiruvchi yarim muftalar yaxshi qotirilmaganda ular ediriladi. agar bunga o'z vaqtida e'tibor berilmasdan yarim muftalar faqat tortib qo'yilsa, barcha mexanizmlarning ishi davriy diagrammada ko'rsatilgandan kechikishi sodir bo'ladi. emirilgan yarim mufta almashtirilishi yoki payvandlash yordamida ta'mirlanishi lozim. ta'lim ma+sadlari * batan qutisidan moy oqishi rolik va kulachoklarning tez edirilishiga olib ke- ladi. buni bartaraf etish uchun moy tutqichning korpusini batan qutisidan chiqarib olish kerak. buning uchun korpusning yon tomonidan teshik ochiladi va unga rezba ochiladi.so'ngra bu teshiklarga vintlar burab kirgiziladi. vintlarning cheti soqqali podshipniklarning …

5 / 22

anligi va tig' og'irligini kamligi hisobiga jipslashtirish jarayoni ravon va aniq amalga oshiriladi. buning natijasida mexanizmning tebranishi kamayib, jipslashtrish yo'lakchasi nuqsoni bartaraf etiladi. mexanizmda tig'ni turg'unlik davrini kerakli vaqtga rostlash imkoniyati borligi uchun, arqok tashlash vaqtini ko'paytirish mumkin. bu esa turli xil (zichiqli zichiligi, turi va h.k.z iplar) arqoq iplarini tashlash imkoniyatini kengaytiradi. ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari * sulzer textil g6200e rapirali to'quv dastgohini batan mexanizmi sulzer textil g6200e rapirali to'quv dastgohi halqali sochiq to'qimalari ishlab chiqarishga mo'ljallangan. shuning uchun dastgohga maxsus batan mexanizmi o'rnatilgan (4.16-rasm). ma'lumki, halqali to'qimalar ishlab chiqarishda batan mexanizmini harakati boshqa to'qimalar ishlab chiqarishga nisbatan farq qiladi. halqali to'qima o'rilishiga qarab batan mexanizmini harakati rostlanadi. dastgohga yuqori dinamik holatda ishlovchi batan mexanizmini g'ildiraklar qutisi o'rnatilgan va mexanizm to'liq dastur yordamida boshqarilib, turli xil standart halqali to'qimalar ishlab chiqarish imkoniyatiga ega. ta'lim ma+sadlari * 4.7-rasm. stb dastgohida kulachokli batan mexanizmi …
