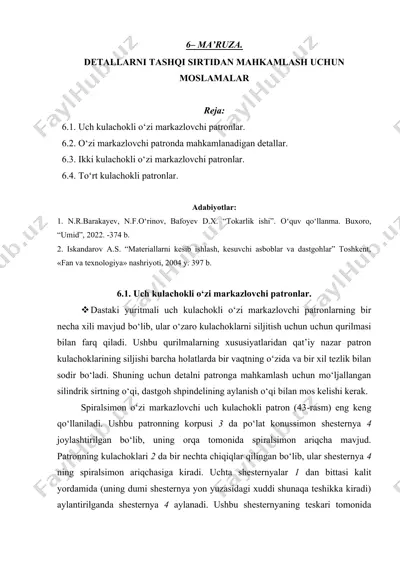

fan buyicha bilim,kunikma va malakaga kuyiladigan talablar 6– ma’ruza. detallarni tashqi sirtidan mahkamlash uchun moslamalar reja: 6.1. uch kulachokli o‘zi markazlovchi patronlar. 6.2. o‘zi markazlovchi patronda mahkamlanadigan detallar. 6.3. ikki kulachokli o‘zi markazlovchi patronlar. 6.4. to‘rt kulachokli patronlar. adabiyotlar: 1. n.r.barakayev, n.f.o‘rinov, bafoyev d.x. “tokarlik ishi”. o‘quv qo‘llanma. buxoro, “umid”, 2022. -374 b. 2. iskandarov a.s. “materiallarni kesib ishlash, kesuvchi asboblar va dastgohlar” toshkent, «fan va texnologiya» nashriyoti, 2004 y. 397 b. 6.1. uch kulachokli o‘zi markazlovchi patronlar. · dastaki yuritmali uch kulachokli o‘zi markazlovchi patronlarning bir necha xili mavjud bo‘lib, ular o‘zaro kulachoklarni siljitish uchun uchun qurilmasi bilan farq qiladi. ushbu qurilmalarning xususiyatlaridan qat’iy nazar patron kulachoklarining siljishi barcha holatlarda bir vaqtning o‘zida va bir xil tezlik bilan sodir bo‘ladi. shuning uchun detalni patronga mahkamlash uchun mo‘ljallangan silindrik sirtning o‘qi, dastgoh shpindelining aylanish o‘qi bilan mos kelishi kerak. spiralsimon o‘zi markazlovchi uch kulachokli patron (43rasm) eng keng qo‘llaniladi. ushbu …

2 / 11

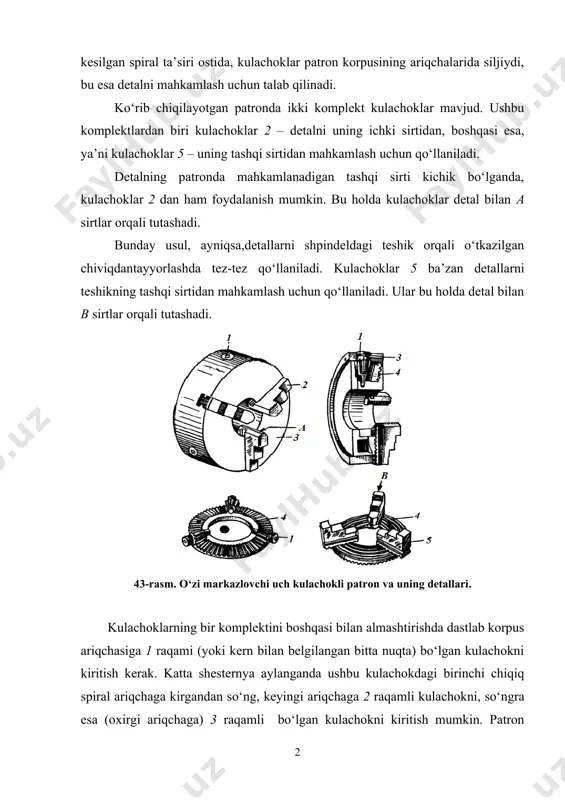

laniladi. detalning patronda mahkamlanadigan tashqi sirti kichik bo‘lganda, kulachoklar 2 dan ham foydalanish mumkin. bu holda kulachoklar detal bilan a sirtlar orqali tutashadi. bunday usul, ayniqsa,detallarni shpindeldagi teshik orqali o‘tkazilgan chiviqdantayyorlashda teztez qo‘llaniladi. kulachoklar 5 ba’zan detallarni teshikning tashqi sirtidan mahkamlash uchun qo‘llaniladi. ular bu holda detal bilan b sirtlar orqali tutashadi. 43rasm. o‘zi markazlovchi uch kulachokli patron va uning detallari. kulachoklarning bir komplektini boshqasi bilan almashtirishda dastlab korpus ariqchasiga 1 raqami (yoki kern bilan belgilangan bitta nuqta) bo‘lgan kulachokni kiritish kerak. katta shesternya aylanganda ushbu kulachokdagi birinchi chiqiq spiral ariqchaga kirgandan so‘ng, keyingi ariqchaga 2 raqamli kulachokni, so‘ngra esa (oxirgi ariqchaga) 3 raqamli bo‘lgan kulachokni kiritish mumkin. patron to‘g‘ri yig‘ilganda katta shesternyani aylantirib, markazgacha keltirilgan barcha kulachoklar birbiriga zich tegib turishi kerak. patron noto‘g‘ri yig‘ilganda faqat ikkita kulachok birbiriga tegib turadi, uchinchisi esa boshqalariga tegmaydi. bu holda barcha kulachoklarni chiqarish va ularni yuqorida ko‘rsatib o‘tilganidek, yana patron korpusining ariqchalariga …

3 / 11

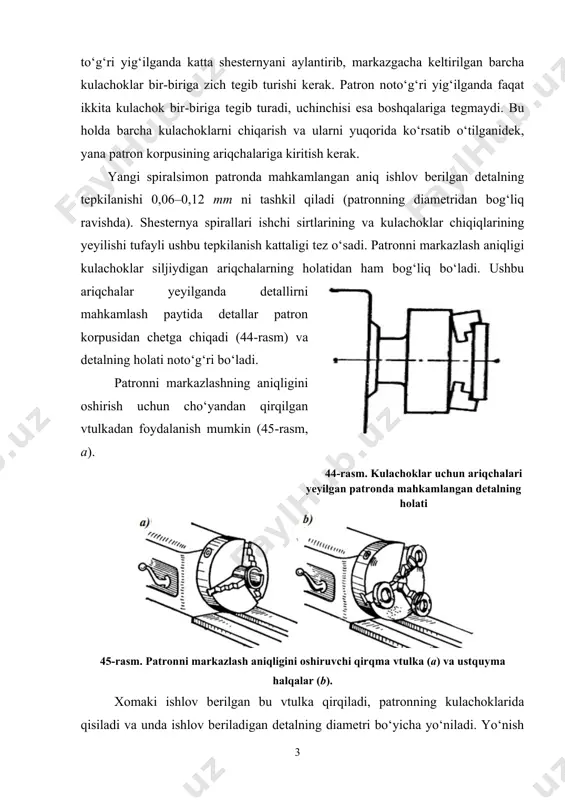

talning holati 45rasm. patronni markazlash aniqligini oshiruvchi qirqma vtulka (a) va ustquyma halqalar (b). xomaki ishlov berilgan bu vtulka qirqiladi, patronning kulachoklarida qisiladi va unda ishlov beriladigan detalning diametri bo‘yicha yo‘niladi. yo‘nish paytida qirqim joyida mis qistirmani joylab, yo‘nish jarayoni tugagandan keyin chiqarib olinadi. vtulkaning kulachoklarga nisbatan holati o‘zgarmas bo‘lishi kerak, shuning uchun vtulkaga va qaysidir kulachokka bo‘r bilan belgi qo‘yish yoki kernlash kerak. biroq, vtulkaning yon sirtida kichkina vint burab qo‘yilsa yanada qulayroqdir, bu vint ish paytida patronning kulachoklaridan biriga taqalib turishi kerak. vtulka patronning o‘qi bo‘ylab siljimasligi uchun unda yelkacha tayyorlash kerak. detalning katta o‘lchamlaridaqirqma vtulka yomon prujinalanadi. bunday hollarda shuningdek, markazlashni yaxshilash maqsadida patronning kulachoklarida cho‘yan halqalar kiydiriladi va to‘xtatish vintlari yordamida mahkamlanadi (45rasm, b). vintlarning kallaklari halqalarning ustidan chiqib turmasligi kerak. kulachoklarni berilgan detalni mahkamlash uchun talab etilgan holatda o‘rnatib, halqalarda detal diametri bo‘yicha chuqurchalar yo‘niladi. qirqma vtulka va halqalar detalning o‘rnatish aniqligini oshiradi va, bundan …

4 / 11

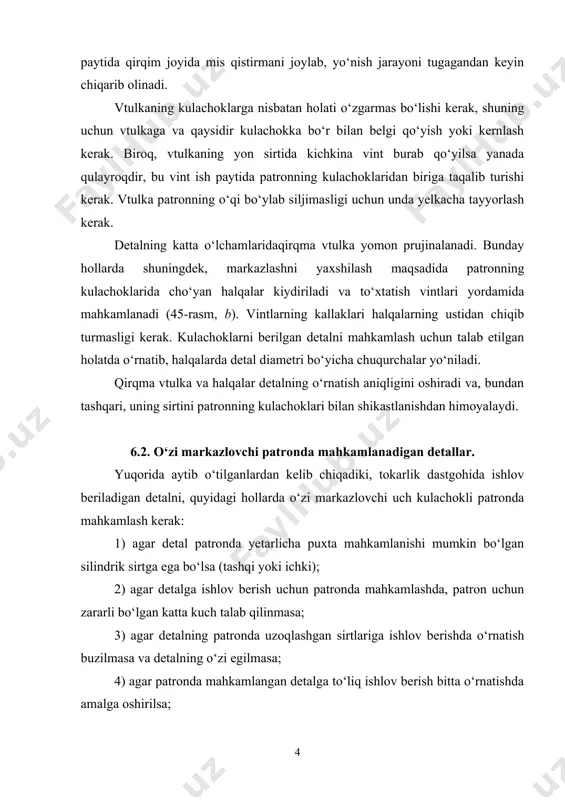

sh bitta o‘rnatishda amalga oshirilsa; 5) agar detalga ishlov berish bir necha o‘rnatishlarda amalga oshirilib, har xil o‘rnatishlarda uning ishlov beriladigan sirtlari qat’iy bitta markazga ega bo‘lishi talab qilinmasa. o‘zi markazlovchi uch kulachokli patronda mahkamlangan uzun detallarni orqa markaz yordamida ushlab turish lozim. 6.3. ikki kulachokli o‘zi markazlovchi patronlar. · ushbu patronning asosiy kulachoklari 2 ni (47rasm) siljishi vint 4 vositasida amalga oshirilib, uning bir uchi, masalan a, o‘ng rezbaga, boshqasi esa, b – chap rezbaga ega. kulachoklar 2 da mos keluvchi rezbalar mavjud. patron vintining o‘rta qismida yelkachali bo‘yin d tayyorlangan bo‘lib, u yarimpodshipnik 1 bilan qamrab olingan. yarimpodshipnik patron korpusiga mahkamlangan. shuning uchun vint kalit yordamida kvadrat uchidan (istalgan) aylantirilganda o‘q bo‘ylab siljimaydi, balki ustini qoplovchi kulachoklar 3 biriktirilgan asosiy kulachoklar 2 bilan bir xil tezlikda siljiydi. 47rasm. ikki kulachokli o‘zi markazlovchi patron. ikki kulachokli patronlar yordamida ishlov beriladigan detallarning taxminiy konstruksiyalari 48rasmda tasvirlangan. ularni ko‘rib chiqib, uch …

5 / 11

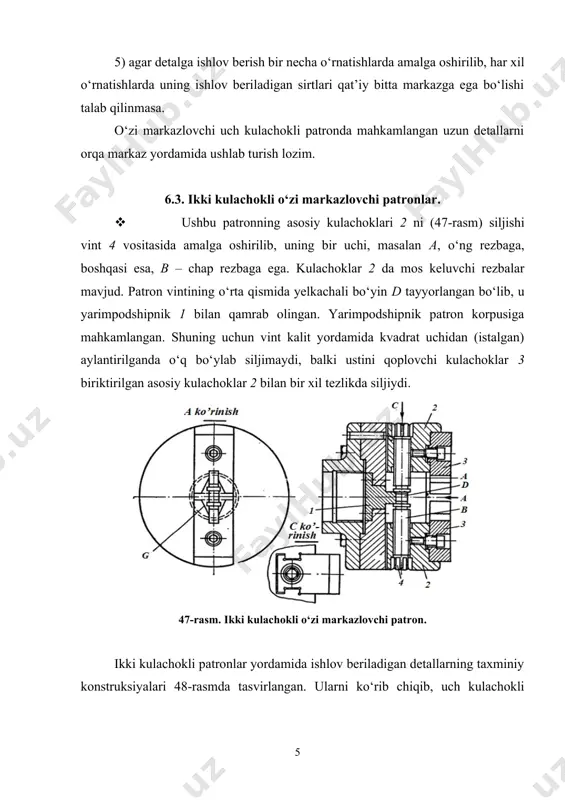

rt kulachokli patronlar. ushbu patronning kulachoklari 1 (49rasm) o‘zining kvadrat chiqiqlari 4 bilan patron ariqchalariga kiradi va ularda gaykalar 2 yordamida ushlab turiladi. ushbu gaykalar taranglanganda kulachoklar ortiqcha va zararli bo‘sh joysiz siljish imkoniyatiga ega bo‘lishi kerak. kulachoklarni siljitish uchun kvadrat a kallaklarga ega bo‘lgan vintlar xizmat qiladi va ular kulachoklarning chiqiqlari orqali o‘tgan. ushbu vintlar o‘q bo‘ylab siljimaydi, chunki ular pastki uchi bilan ariqcha devoriga, kvadrat uchi yaqinida tayyorlangan yelkachasi bilan esa – patronning gardishiga tayanadi. vintlarning kvadrat kallaklari patronning gardishida tayyorlangan chuqurliklarda joylashgan va ulardan chiqib turmasligi kerak (xavfsizlik maqsadlarida). patronning old tomonida birbiridan 10–15 mm masofada aylanma belgilar kiritilgan. ushbu belgilardan foydalanib, tezda barcha kulachoklarni patron markazidan bir xil masofada o‘rnatish mumkin. 49rasmda kulachoklar detalning tashqi sirtidan mahkamlash uchun qo‘yilgan. zarur hollarda kulachoklarni ag‘darish va ishlov beriladigan detalni ichki sirtidan mahkamlash mumkin. to‘rt kulachokli patronlarning asosiy kamchiligi –unda mahkamlanadigan detallarning holatini tekshirishning uzoq davom etishi bo‘lib, tajriba …
