1523467611_71027.doc 12 2 1 i n n n n h h = - - tz d = p tzd z t d p = z t d   p t t s s s = = + 2 ' tsss 2' m t p = mt 2 2 m t s p = = mz d = mzd ) ( 2 2 2 2 2 2 1 2 1 2 1 z z m mz mz d d a + = + = + = 2 2 2 2 d v w = 2 2 22 d v 2 1 1 1 d v w = 2 1 11 d v 2 2 2 2 1 1 d d w w = 22 2 2 1 1 dd   1 2 2 1 d d i = = w w 1 2 2 1 d d i  …

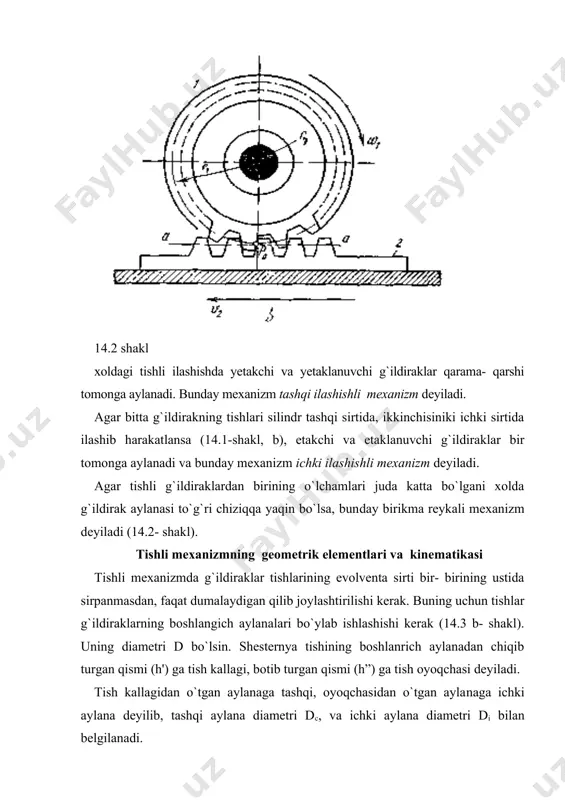

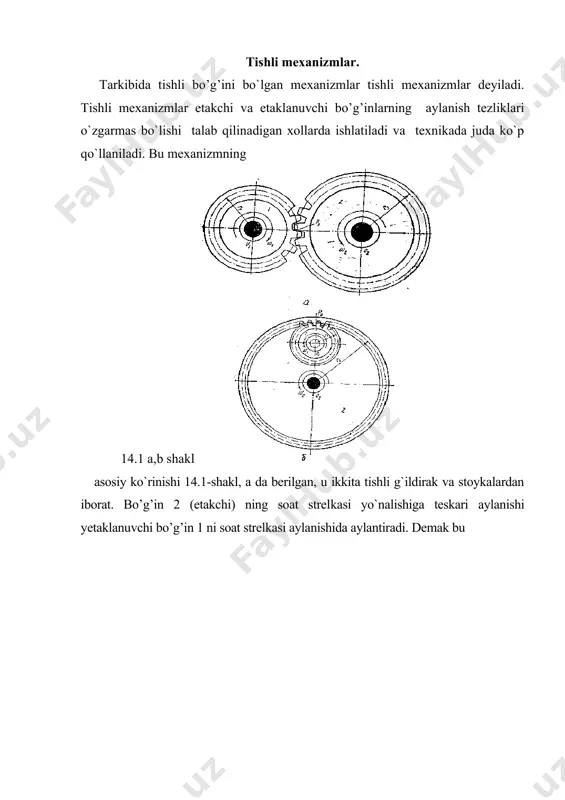

irakning tishlari silindr tashqi sirtida, ikkinchisiniki ichki sirtida ilashib harakatlansa (14.1-shakl, b), etakchi va etaklanuvchi g`ildiraklar bir tomonga aylanadi va bunday mexanizm ichki ilashishli mexanizm deyiladi. agar tishli g`ildiraklardan birining o`lchamlari juda katta bo`lgani xolda g`ildirak aylanasi to`g`ri chiziqqa yaqin bo`lsa, bunday birikma reykali mexanizm deyiladi (14.2- shakl). tishli mexanizmning geometrik elementlari va kinematikasi tishli mexanizmda g`ildiraklar tishlarining evolventa sirti bir- birining ustida sirpanmasdan, faqat dumalaydigan qilib joylashtirilishi kerak. buning uchun tishlar g`ildiraklarning boshlangich aylanalari bo`ylab ishlashishi kerak (14.3 b- shakl). uning diametri d bo`lsin. shesternya tishining boshlanrich aylanadan chiqib turgan qismi (h') ga tish kallagi, botib turgan qismi (h”) ga tish oyoqchasi deyiladi. tish kallagidan o`tgan aylanaga tashqi, oyoqchasidan o`tgan aylanaga ichki aylana deyilib, tashqi aylana diametri dc, va ichki aylana diametri di bilan belgilanadi. shesternyali mexanizm o`qlarini tutashtirish natijasida, boshlangich aylanalar (d1 va d2) ning kesishgan nuqtasi p ga ilashish nuqtasi va unga o`tkazilgan normal, nn ga ilashish …

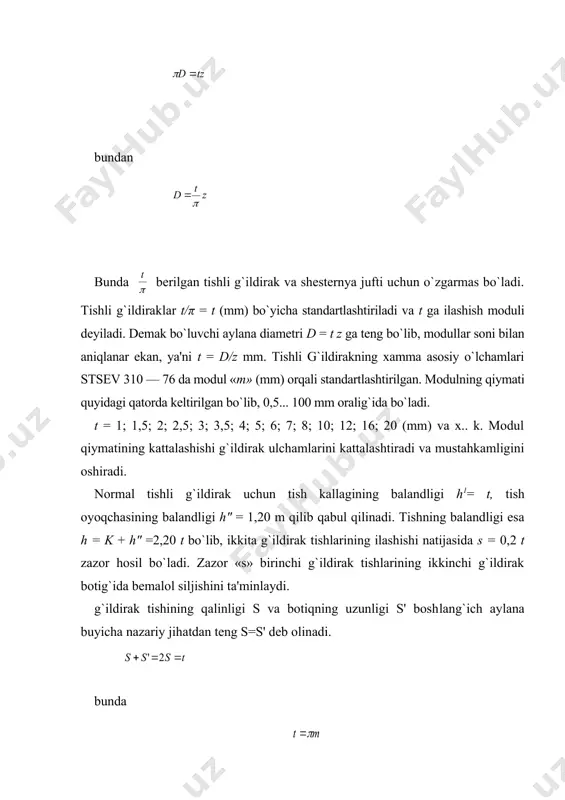

t ga ilashish moduli deyiladi. demak bo`luvchi aylana diametri d = t z ga teng bo`lib, modullar soni bilan aniqlanar ekan, ya'ni t = d/z mm. tishli g`ildirakning xamma asosiy o`lchamlari stsev 310 — 76 da modul «m» (mm) orqali standartlashtirilgan. modulning qiymati quyidagi qatorda keltirilgan bo`lib, 0,5... 100 mm oralig`ida bo`ladi. t = 1; 1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 10; 12; 16; 20 (mm) va x.. k. modul qiymatining kattalashishi g`ildirak ulchamlarini kattalashtiradi va mustahkamligini oshiradi. normal tishli g`ildirak uchun tish kallagining balandligi h1= t, tish oyoqchasining balandligi h" = 1,20 m qilib qabul qilinadi. tishning balandligi esa h = k + h" =2,20 t bo`lib, ikkita g`ildirak tishlarining ilashishi natijasida s = 0,2 t zazor hosil bo`ladi. zazor «s» birinchi g`ildirak tishlarining ikkinchi g`ildirak botig`ida bemalol siljishini ta'minlaydi. g`ildirak tishining qalinligi s va botiqning uzunligi s' boshlang`ich aylana buyicha nazariy jihatdan teng s=s' …

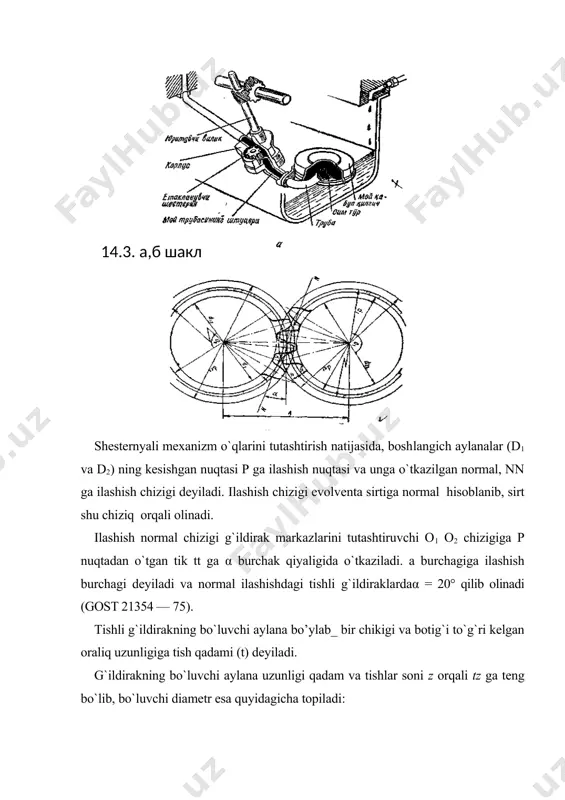

ezligi ω1 ning etaklanuvchi g`ildirak burchak tezligi ω2 ga nisbati mexanizmning uzatish soni deyiladi va i harfi bilan belgilanadi: shesternyalari pog`onali qatorda joylashgan murakkab mexanizm yetaklovchi va yetaklanuvchi vallar oraligi katta bo`lganida aylanma harakatni bir juft tishli g`ildirak yordamida uzatish mumkin bo`lmay qoladi, chunki bunda g`ildiraklarnnng o`lchamlari kattalashadi va massalari ortadi. mexanizmni engil va ixcham qilish maqsadida yetakchi va yetaklanuvchi shesternyalar oralig`iga, ularning harakat tezligiga halal bermaydigan qilib oraliq, shesternyalar o`rnatiladi. agar tishli g`ildiraklar bir tekislikda yotib, o`zaro kinematik juft tashkil qilib harakatlansa, qatorli birikma deyiladi. bunga misol tariqasida paxta terish apparati barabanlarining harakatga kelishini ko`rish mumkin (14.3-shakl). orqa o`ng qatordagi baraban shesternyasi (z1 = 90) dan ikkita oraliq shesternyalar (z2 =z3 = 40) yordamida chap baraban shesternyasi (z4 = 90) ga va oraliq, shesternya (z5 = 30) orqali chap old baraban shesternyasi (z6 = 90) ga aylanma harakat uzatiladi. agar birinchi shesternya bilan to`rtinchi shesternya oralig`idagi uzatish sonini topish …

yalar mexanizmning umumiy uzatish soniga xalal bermaydi, lekin ularning aylanish yo`nalishini o`zgartirishi mumkin. qator shesternyalar soni juft bo`lganida aylanish yo`nalishi o`zgaradi, tok bo`lganida esa o`zgarmaydi. shesternyali murakkab mexanizm qatorli bo’lmay pogonali bo’lishi ham mumkin. bunda oraliq vallarga ikkitadan shesternya biriktirilib, uzatish sonini bir necha marotaba oshirish mumkin bo`ladi. pog`onali uzatmaga misol tarikasida yuqorida keltirilgan paxta terish apparati barabani shesternyasi (z1 = 90) dan paxtani ajratish chetki barabani shesternyasining aylanma harakat olishini ko`raylik (14.4-shakl). z1 , z2 , z3 va z4 qator va pog`onali shesternyalar tishlari soni: z1 = 90, z2 = 39, z3 = 19, z 4 = 12. umumiy uzatish soni yuqoridagi singari i va iii vallarning tezliklari nisbatida topiladi: ω1 /ω3= i13 agar poronalarning uzatish sonini alohida- alohida topsak: i12 = ω1 /ω2 = z2 /z1 ; i23 = ω1 /ω3 = z4 /z3 bularni o`zaro ko`paytirsak quyidagini olamiz: i13 = i12* i23 = ω1 /ω3 = z2*z4 …
