1 / 15

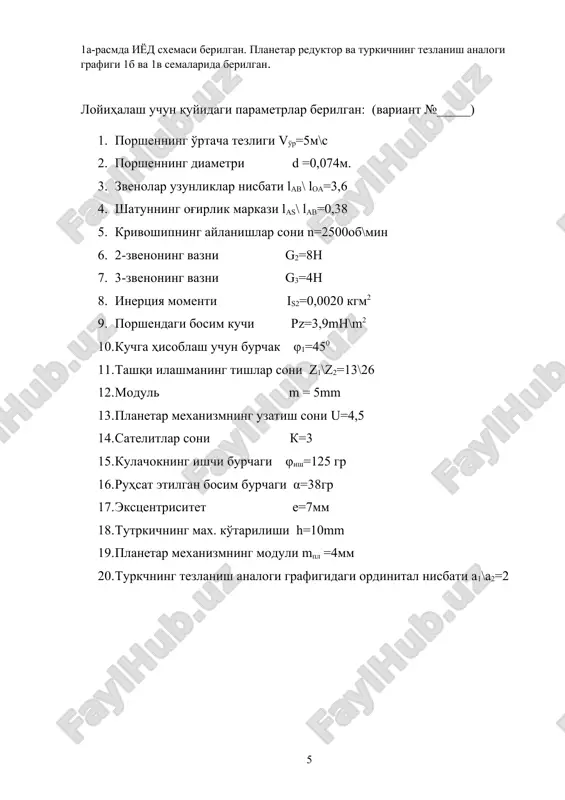

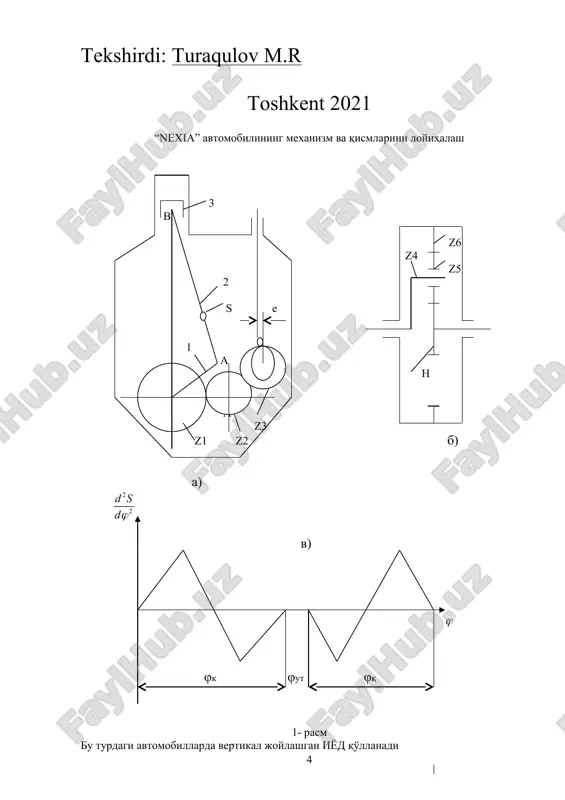

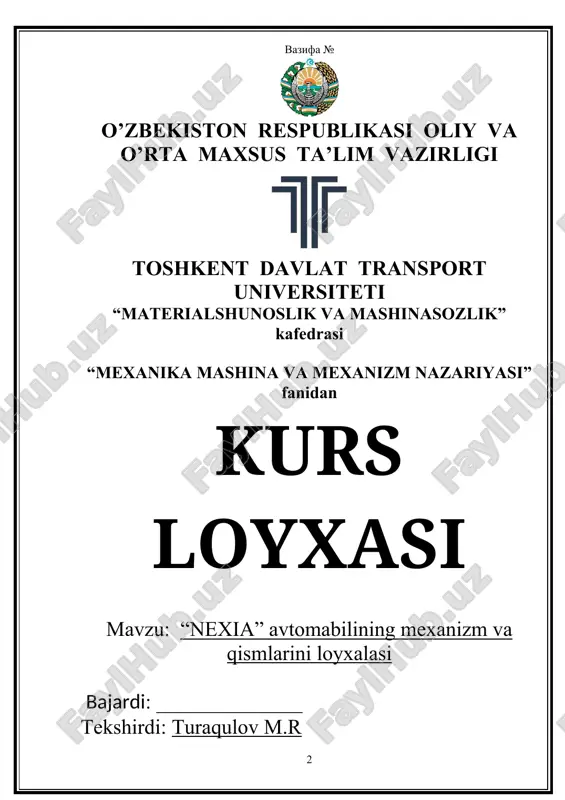

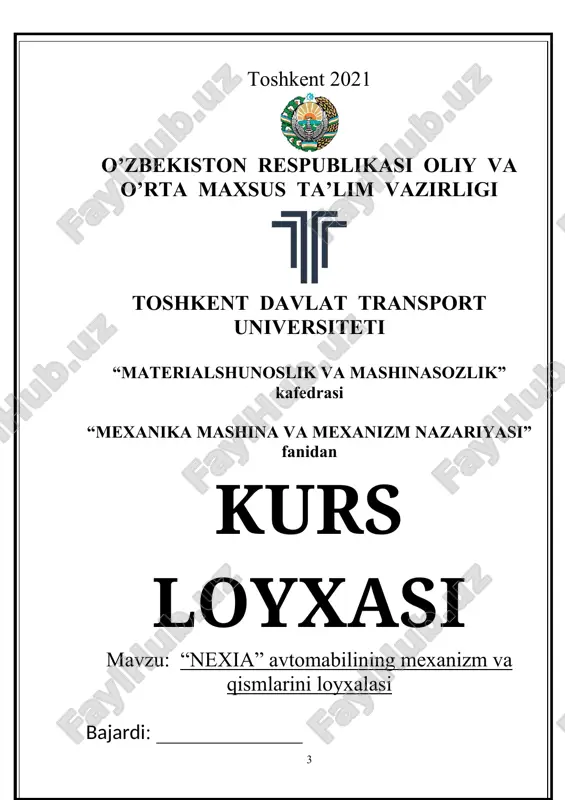

loyihalash uchun quyidagi parametrlar berilgan: (variant 10) vazifa № o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi toshkent davlat transport universiteti “materialshunoslik va mashinasozlik” kafedrasi “mexanika mashina va mexanizm nazariyasi” fanidan kurs loyxasi mavzu: “nexia” avtomabilining mexanizm va qismlarini loyxalasi bajardi: ______________ tekshirdi: turaqulov m.r toshkent 2021 o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi toshkent davlat transport universiteti “materialshunoslik va mashinasozlik” kafedrasi “mexanika mashina va mexanizm nazariyasi” fanidan kurs loyxasi mavzu: “nexia” avtomabilining mexanizm va qismlarini loyxalasi bajardi: ______________ tekshirdi: turaqulov m.r toshkent 2021 “nexia” avtomobilining mexanizm va qismlarini loyihalash 3 b z6 z4 z5 2 s e 1 a e h 1 a o z3 z1 z2 b) a) v) φk φut φq 1- rasm bu turdagi avtomobillarda vertikal joylashgan iyod qo'llanadi 1a-rasmda iyod sxemasi berilgan. planetar reduktor va turkichning tezlanish analogi grafigi 1b va 1v semalarida berilgan. loyihalash uchun quyidagi parametrlar berilgan: (variant №_____) 1. porshenning o'rtacha …

2 / 15

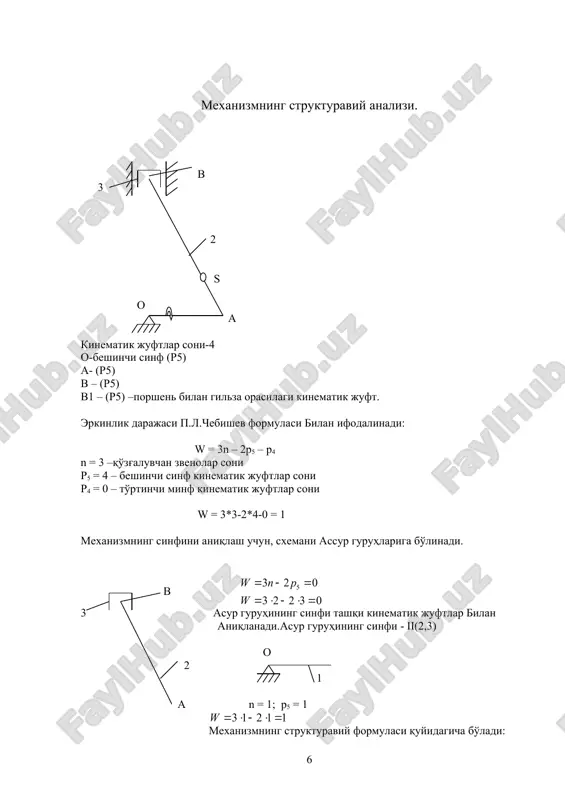

$) a- (r5) v – (r5) v1 – (r5) –porshen bilan gilza orasilagi kinematik juft. erkinlik darajasi p.l.chebishev formulasi bilan ifodalinadi: w = 3n – 2p5 – p4 n = 3 –qo'zg'aluvchan zvenolar soni p5 = 4 – beshinchi sinf kinematik juftlar soni p4 = 0 – to'rtinchi minf kinematik juftlar soni w = 3*3-2*4-0 = 1 mexanizmning sinfini aniqlash uchun, sxemani assur guruhlariga bo'linadi. v 3 asur guruhining sinfi tashqi kinematik juftlar bilan aniqlanadi.asur guruhining sinfi - ii(2,3) o 2 1 a n = 1; p5 = 1 mexanizmning strukturaviy formulasi quyidagicha bo'ladi: i(0,1) ii(2,3).asur guruhining eng kata sinfi –ii, demak mexanizmning sinfi ham ikkinchi bo'ladi. mexanizmning kinematik analizi. mexanizmning kinematik analizida uning sxemasi masshtabda chizilib, ayrim zvenolarning og'irlik markaz traektoriyalari chiziladi, zveno nuqtalarining chiziqlitezlik va tezlanishlari hamda zvenolarning burchak tezlik va tezlanishlari aniqlanadi. kinematik analizni bajarish bo'yicha quyidagilar berilgan: lab\loa = 3,6 las\lab = 0,38 n = 2500 …$

3 / 15

$\c ω2 = vba\lab =5,8\0,148 = 39,19\c tezlik rejasidagi “s” nuqtasining holati quyidagi proportsiyadan aniqlangan: as\ab = as\ab as\ab – tezlik rejasidagi vektor uzunliklar, as\ab – chizmadagi uzunliklar as = (as\ab)*ab = (79,3\209,7)*46,5 = 17,58mm zvenolarning boshqa holatlari uchun tezlik qiymatlari 1-jadvalda berilgan. zveno nuqtalarining tezlanishlari aniqlanadi. krivoshipning «a” nuqtasining tezlanish vektor tenglamasiquyidagicha aniqlanadi: jadval 1 № 1 2 3 4 5 6 7 8 va 7,85 7,85 7,85 7,85 7,85 7,85 7,85 7,85 vb 7,0 7,5 4,38 0 4,14 7,5 7,0 0 vs 7,085 7,5 5,97 4,46 5,8 7,5 7,32 4,46 vab 5,8 0 5,57 7,5 7,4 0 5,89 7,5 ω1 261,6 261,6 261,6 261,6 261,6 261,6 261,6 261,6 ω2 39,19 0 37,6 50,6 50 0 32,8 50,6 aa = ao+anao+ atao ao = 0 anao = ω12*loa = 261,62*0,03 = 2053 m\c2 ω1 = const; d ω1\dt = 0; ε1 = 0; atao = 0 aa = anao …$

4 / 15

$adi. kuchga g'isoblash uchun quyidagilar berilgan: · porshenga tushadigan bosim kuchi pz=4,5 mgn=4,5*106 h · porshenning diametri d=0,088m · zvenolarning og'irlik kuchlari g2=17h va g3=6,8h · shatunning inertsiya momnti is2=0,0045kgm2 kinematik juftlardagi reaktsmya kuchlari xar bir asur guruxi uchun alohida aniqlanadi. asur guruxlariga bo'lishni ohirigi, ijrochi mexanizmdan boshlanadi. ii asur guruxi chizilib (krivoshipning 1-holati uchun), mos nuqtalarga ta'sir etayotgan kuch vektorlari qo'yiladi. zvenolarning og'irlik markazlariga qo'yilgan inertsiya kuchlari va ularning momentlari quyidagicha aniqlanadi: pi3=-m3*ab =(g3\g)*ab (6,8\9,81)*838=580,8 h pi2=-m2*as=(g2\g)*as (17\9,81)*1151=1994,6 h mi2=-ε2*is2=6077*0,0045=27,3 hm krivoshipning birinchi vaziyatidagi porshenga tushadigan kuchni aniqlash uchun 4-taktli dvigatelning indikator diagrammasi μpz masshtabida chiziladichiziladi. μpz=pzmax\pzmax =4,5*106\100 =4,5*104 h\m2mm krivoshipning 5-vaziyati uchun porshendagi bosim kuchining qiymati: pz1=11'* μpz =12*4,5*104 =54*104h\m2 birinchi vaziyat uchun porshendagi harakatlanuvchi kuchning miqdori quyidagicha aniqlanadi: px = pz1*s = pz1*(πd2\4) =54*104*(3,14*0,0882\4) =0,3282*104 =3272,6 h 2-zvenoning «a” nuqtasiga 1-zvenodan ta'sir etayotgan reaktsiya kuchini (r12) normal rn12 va tangentsial rt12 ga taqsimlanadi. rt12 ni aniqlash uchun, …$

5 / 15

$6n; g3 = 6,8 n pi3 = 580,8n; rx = 3272,6 n μr =rx\rx = 3276,6\200 = 16,383 n\mm ma'lum kuchlarning vektor uzunliklari : rt12 = rt12\ μr = 683,2\16,383 =41,7mm g2 = g2\ μr =1,03mm pi2 = pi2\ μr =121,75 mm pi3 = pi3\ μr =35,45 mm kuch rejasidan noma'lum reaktsiya kuchlarining miqdorlari aniqlanadi: rn12 = rn12* μr =76,47*16,383 =1252,8 n r03 = r03* μr =130,21*16,383=2133 n r12 = r12* μr =87,02*16,383 =1425,65 n ikkinchi va uchinchi zvenolar (porshen va shatun) orasidagi reaktsiya kuchini – r32 -aniqlash uchun vektor muvozanat tenglamasi yoziladi va shu tenglama asosida kuch rejasi quriladi: r23 = r23* μr =104,89*32,766 =3436,8 h ikkinchi va uchinchi zvenolardagi noma'lum kuchlarni aniqlangandan so'ng, 1-zveno ustun bilan chiziladi va barcha ta'sir etayotgan kuch vektorlari ma'lum nuqtalarga ko'yiladi. krivoshipning «a” nuqtasiga muvozanotlovchi kuch vektori rm krivoshipga perpendikulyar yo'naltirilib, uning miqdori 1-zvenodagi barcha kuchlardan «o” nuktasiga nisbatan moment yig'indisidan topiladi. σmr(o) …$
