ут, ўт, қт, уқт ва ўюч диапазонли радиотўлқинларининг тарқалиши

PPT 171.5 KB Free download

Page preview (5 pages)

Scroll down 👇

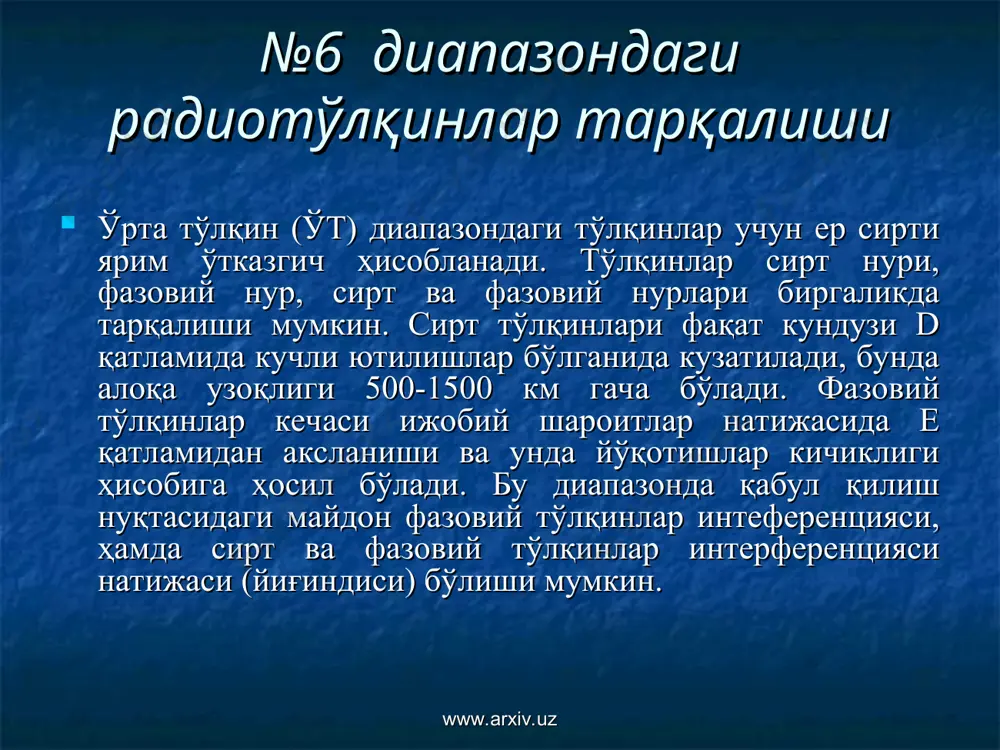

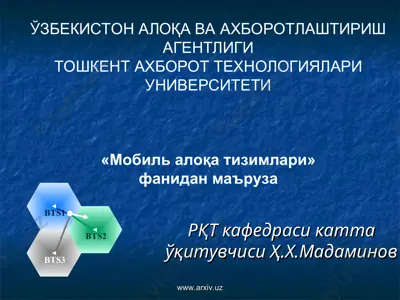

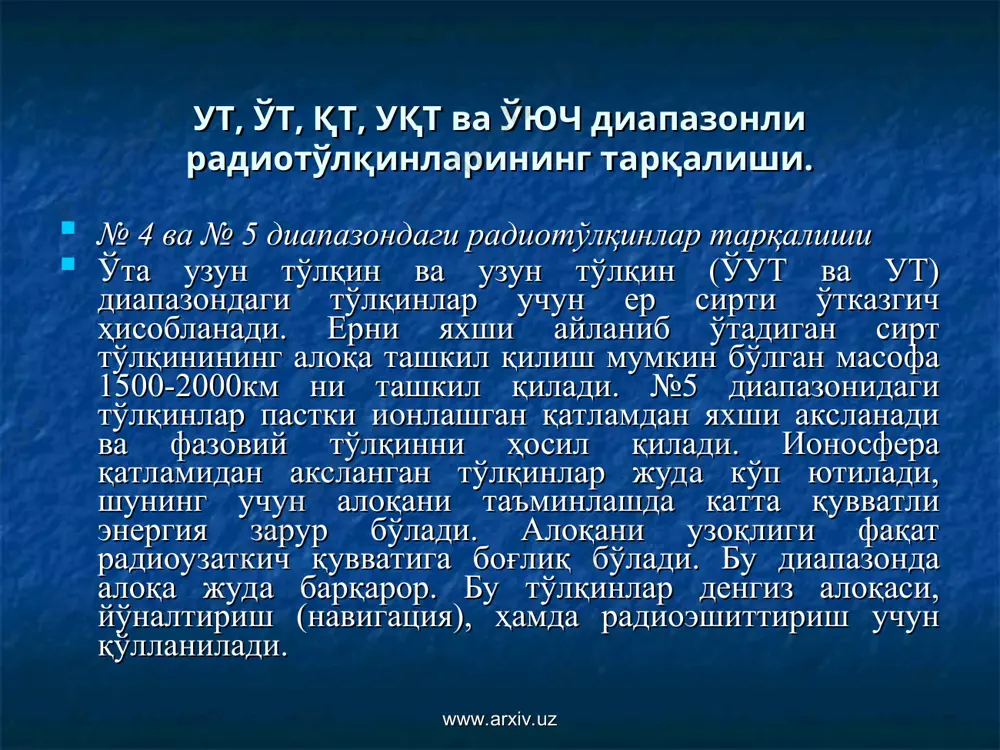

1424876599_60164.ppt powerpoint presentation рқт кафедраси катта ўқитувчиси ҳ.х.мадаминов ўзбекистон алоқа ва ахборотлаштириш агентлиги тошкент ахборот технологиялари университети «мобиль алоқа тизимлари» фанидан маъруза www.arxiv.uz bтs1 bтs2 bтs3 www.arxiv.uz ут, ўт, қт, уқт ва ўюч диапазонли радиотўлқинларининг тарқалиши. № 4 ва № 5 диапазондаги радиотўлқинлар тарқалиши ўта узун тўлқин ва узун тўлқин (ўут ва ут) диапазондаги тўлқинлар учун ер сирти ўтказгич ҳисобланади. ерни яхши айланиб ўтадиган сирт тўлқинининг алоқа ташкил қилиш мумкин бўлган масофа 1500-2000км ни ташкил қилади. №5 диапазонидаги тўлқинлар пастки ионлашган қатламдан яхши аксланади ва фазовий тўлқинни ҳосил қилади. ионосфера қатламидан аксланган тўлқинлар жуда кўп ютилади, шунинг учун алоқани таъминлашда катта қувватли энергия зарур бўлади. алоқани узоқлиги фақат радиоузаткич қувватига боғлиқ бўлади. бу диапазонда алоқа жуда барқарор. бу тўлқинлар денгиз алоқаси, йўналтириш (навигация), ҳамда радиоэшиттириш учун қўлланилади. www.arxiv.uz www.arxiv.uz №6 диапазондаги радиотўлқинлар тарқалиши ўрта тўлқин (ўт) диапазондаги тўлқинлар учун ер сирти ярим ўтказгич ҳисобланади. тўлқинлар сирт нури, фазовий нур, сирт …

эса, антифединг антенналари қўлланилади. бу диапазонда радио эшиттириш станциялари, радиомаяклар, аниқ вақт хизматида ишлайдилар. www.arxiv.uz www.arxiv.uz №7 диапазондаги радиотўлқинлар тарқалиши қисқа тўлқин (қт) диапазондаги тўлқинлар учун ер сирти диэлектрик ҳисобланади. тўлқинлар сирт нури, фазовий нур, сирт ва фазовий нур билан биргаликда тарқалиши мумкин. сирт нури билан алоқа фақат яқин масофаларда амалга оширилиши мумкин. узоқ масофага бўлган алоқани фақат фазовий нур билан амалга ошириш мумкин. бунда е қатлам ютувчи ҳисобланади. унинг концентрацияси +т тўлқинларнинг аксланиши учун етарли эмас. тўлқинлар кундузи f1 қатламидан ва кечаси f2 қатламидан аксланади (қайтади). демак алоқа узоқлиги битта частотада кундузи ва кечаси ҳар хил бўлади. www.arxiv.uz www.arxiv.uz доимий корреспондентлар (мухбирлар) билан ишончли алоқа учун бу диапазонда тўлқин жадвали бўйича ишлайдилар: кундузги тўлқинлар 14-25 м; оралиқ тўлқинлар 25-35 м; кечки (тунги) тўлқинлар 35-60 м. бу диапазон тўлқинлари учун яна қуйидаги хусусияталар мавжуд: сигнал сатҳининг тартибсизланиши, радио садо (акс садо), тунги вақтда радиостанциялар сони кўпайиши, жимжитлик зоналари, магнит бўронларининг …

дио тўлқинлар тарқалишига боғлиқ (тўғридан-тўғри кўриниш). кенг полосали модуляция турларини қўллаш мумкин. кўп каналли радио алоқа ташкил қилиш мумкин. бошқа диапазонларга нисбатан алоқа маҳфийлиги (йўналтириш диаграммаси тор йўналтирилган антенналар). атмосфера халақитлар сатҳи катта эмас. кичик ўлчамли аппаратура, нисбатан арзон. радиостанциялар орасидаги масофа 100-200 км булганда, бир неча радиостанциялар бита частотада ишлаши мумкин. тўғридан-тўғри кўринадиган масофадаги ҳудуд рельефини ҳисобга олиш (текис рельефли ҳудуд, бир тўсиқли ҳудуд, иккита ва бир неча тўсиқли ҳудуд, котлован). www.arxiv.uz www.arxiv.uz

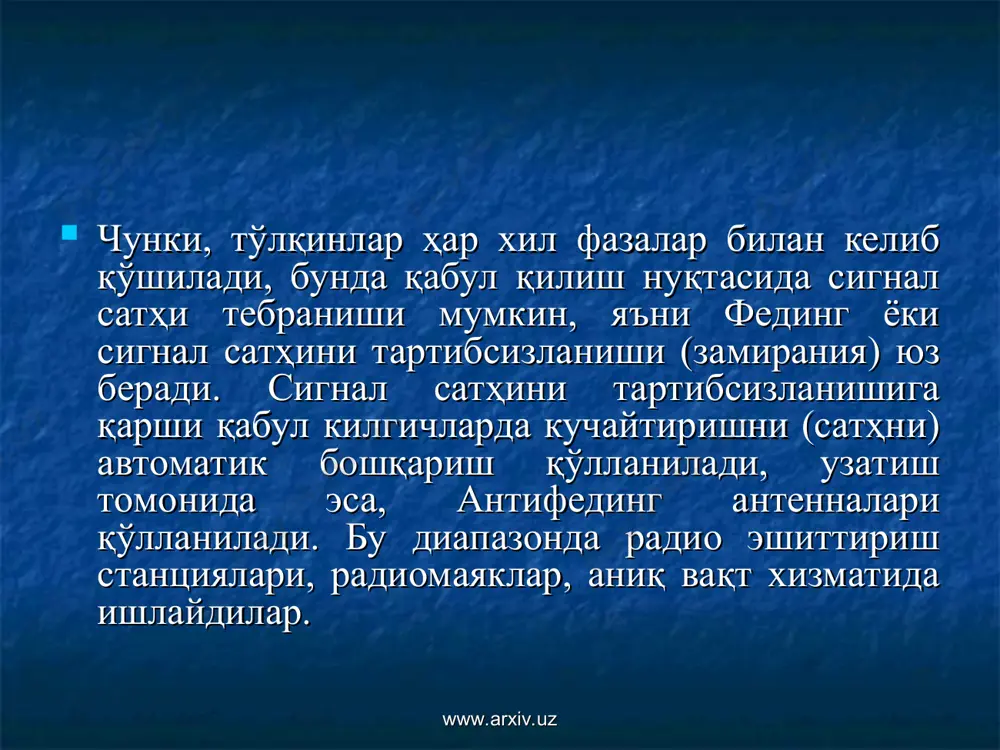

ут, ўт, қт, уқт ва ўюч диапазонли радиотўлқинларининг тарқалиши - Page 4

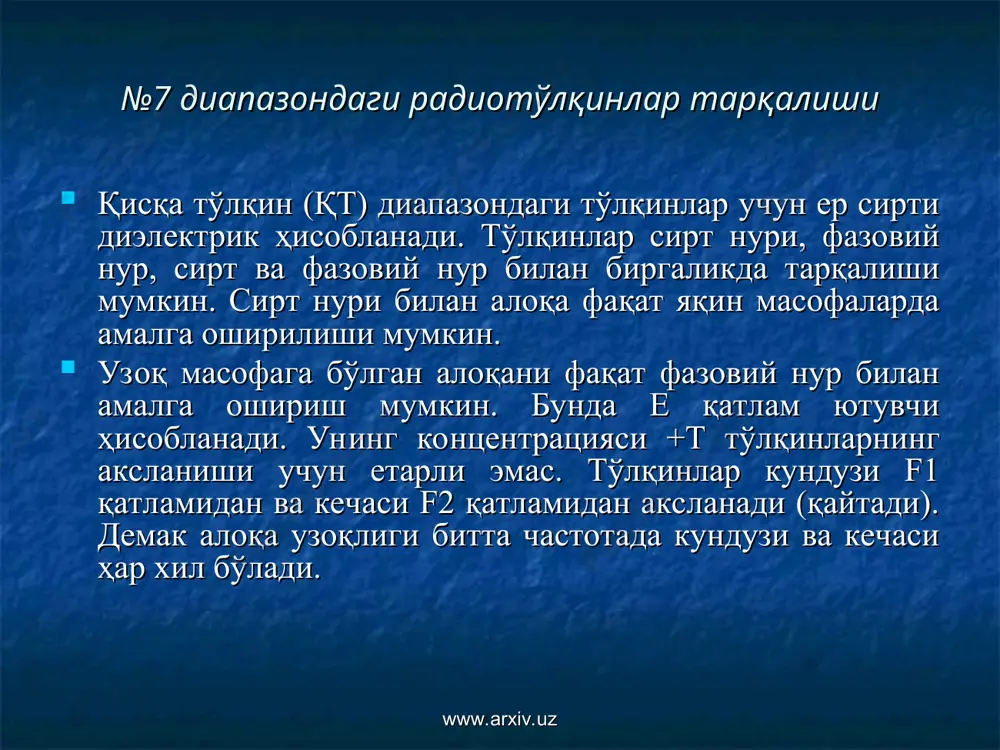

ут, ўт, қт, уқт ва ўюч диапазонли радиотўлқинларининг тарқалиши - Page 5
