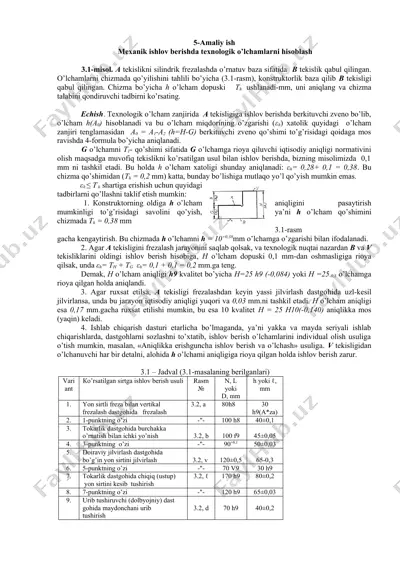

5-amaliy ish mexanik ishlov berishda texnologik o’lchamlarni hisoblash 3.1-misol. a tekislikni silindrik frezalashda o’rnatuv baza sifatida b tekislik qabul qilingan. o’lchamlarni chizmada qo’yilishini tahlili bo’yicha (3.1-rasm), konstruktorlik baza qilib b tekisligi qabul qilingan. chizma bo’yicha h o’lcham dopuski th ushlanadi-mm, uni aniqlang va chizma talabini qondiruvchi tadbirni ko’rsating. echish. texnologik o’lcham zanjirida a tekisligiga ishlov berishda berkituvchi zveno bo’lib, o’lcham h(a0) hisoblanadi va bu o’lcham miqdorining o’zgarishi (εh) xatolik quyidagi o’lcham zanjiri tenglamasidan a0 = a1-a2 (h=h-g) berkituvchi zveno qo’shimi to’g’risidagi qoidaga mos ravishda 4-formula bo’yicha aniqlanadi. g o’lchamni t1- qo’shimi sifatida g o’lchamga rioya qiluvchi iqtisodiy aniqligi normativini olish maqsadga muvofiq tekislikni ko’rsatilgan usul bilan ishlov berishda, bizning misolimizda 0,1 mm ni tashkil etadi. bu holda h o’lcham xatoligi shunday aniqlanadi: εh= 0,28+ 0,1 = 0,38. bu chizma qo’shimidan (th = 0,2 mm) katta, bunday bo’lishiga mutlaqo yo’l qo’yish mumkin emas. εh ≤ t h shartiga erishish uchun quyidagi …

2 / 6

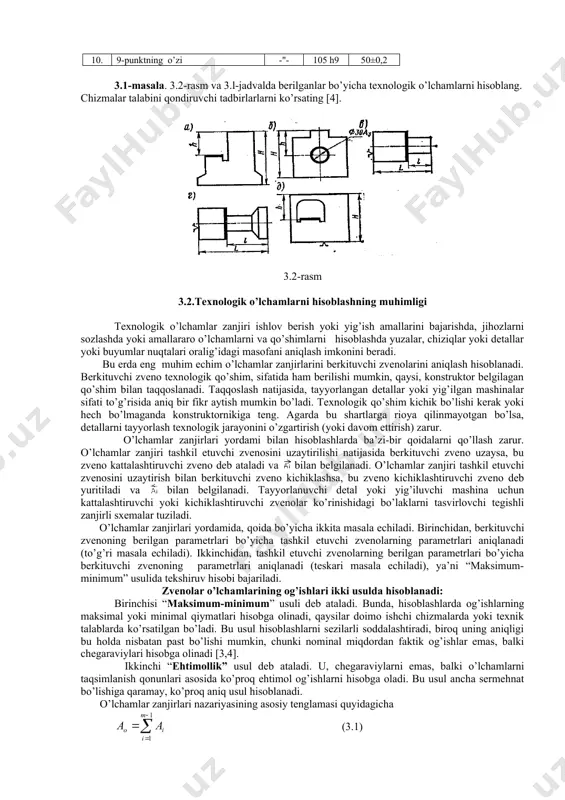

gi esa 0,17 mm.gacha ruxsat etilishi mumkin, bu esa 10 kvalitet h = 25 h10(-0,140) aniqlikka mos (yaqin) keladi. 4. ishlab chiqarish dasturi etarlicha bo’lmaganda, ya’ni yakka va mayda seriyali ishlab chiqarishlarda, dastgohlarni sozlashni to’xtatib, ishlov berish o’lchamlarini individual olish usuliga o’tish mumkin, masalan, «aniqlikka erishguncha ishlov berish va o’lchash» usuliga. v tekisligidan o’lchanuvchi har bir detalni, alohida h o’lchami aniqligiga rioya qilgan holda ishlov berish zarur. 3.1 – jadval (3.1-masalaning berilganlari) vari ant кo’rsatilgan sirtga ishlov berish usuli rasm № n, l yoki d, mm h yoki ℓ, mm 1. yon sirtli freza bilan vertikal frezalash dastgohida frezalash 3.2, a 80h8 30 h9(a*za) 2. 1-punktning o’zi -"- 100 h8 40±0,1 3. tokarlik dastgohida burchakka o’rnatish bilan ichki yo’nish 3.2, b 100 f9 45±0,05 4. 3-punktning o’zi -"- 90+0,1 50±0,03 5. doiraviy jilvirlash dastgohida bo’g’in yon sirtini jilvirlash 3.2, v 120±0,5 65-0,3 6. 5-punktning o’zi -"- 70 v9 30 h9 …

3 / 6

tallar yoki yig’ilgan mashinalar sifati to’g’risida aniq bir fikr aytish mumkin bo’ladi. texnologik qo’shim kichik bo’lishi kerak yoki hech bo’lmaganda konstruktornikiga teng. agarda bu shartlarga rioya qilinmayotgan bo’lsa, detallarni tayyorlash texnologik jarayonini o’zgartirish (yoki davom ettirish) zarur. o’lchamlar zanjirlari yordami bilan hisoblashlarda ba’zi-bir qoidalarni qo’llash zarur. o’lchamlar zanjiri tashkil etuvchi zvenosini uzaytirilishi natijasida berkituvchi zveno uzaysa, bu zveno kattalashtiruvchi zveno deb ataladi va bilan belgilanadi. o’lchamlar zanjiri tashkil etuvchi zvenosini uzaytirish bilan berkituvchi zveno kichiklashsa, bu zveno kichiklashtiruvchi zveno deb yuritiladi va bilan belgilanadi. tayyorlanuvchi detal yoki yig’iluvchi mashina uchun kattalashtiruvchi yoki kichiklashtiruvchi zvenolar ko’rinishidagi bo’laklarni tasvirlovchi tegishli zanjirli sxemalar tuziladi. o’lchamlar zanjirlari yordamida, qoida bo’yicha ikkita masala echiladi. birinchidan, berkituvchi zvenoning berilgan parametrlari bo’yicha tashkil etuvchi zvenolarning parametrlari aniqlanadi (to’g’ri masala echiladi). ikkinchidan, tashkil etuvchi zvenolarning berilgan parametrlari bo’yicha berkituvchi zvenoning parametrlari aniqlanadi (teskari masala echiladi), ya’ni “maksimum-minimum” usulida tekshiruv hisobi bajariladi. zvenolar o’lchamlarining og’ishlari ikki usulda hisoblanadi: birinchisi …

4 / 6

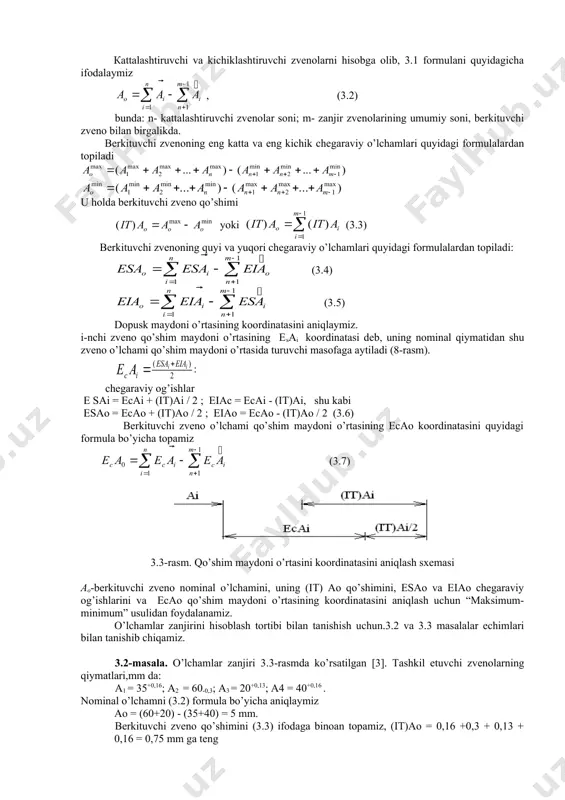

iga qaramay, ko’proq aniq usul hisoblanadi. o’lchamlar zanjirlari nazariyasining asosiy tenglamasi quyidagicha (3.1) кattalashtiruvchi va kichiklashtiruvchi zvenolarni hisobga olib, 3.1 formulani quyidagicha ifodalaymiz , (3.2) bunda: n- kattalashtiruvchi zvenolar soni; m- zanjir zvenolarining umumiy soni, berkituvchi zveno bilan birgalikda. berkituvchi zvenoning eng katta va eng kichik chegaraviy o’lchamlari quyidagi formulalardan topiladi u holda berkituvchi zveno qo’shimi yoki (3.3) berkituvchi zvenoning quyi va yuqori chegaraviy o’lchamlari quyidagi formulalardan topiladi: (3.4) (3.5) dopusk maydoni o’rtasining koordinatasini aniqlaymiz. i-nchi zveno qo’shim maydoni o’rtasining esai koordinatasi deb, uning nominal qiymatidan shu zveno o’lchami qo’shim maydoni o’rtasida turuvchi masofaga aytiladi (8-rasm). : chegaraviy og’ishlar e sai = ecai + (it)ai / 2 ; eiac = ecai - (it)ai, shu kabi esao = ecao + (it)ao / 2 ; eiao = ecao - (it)ao / 2 (3.6) berkituvchi zveno o’lchami qo’shim maydoni o’rtasining ecao koordinatasini quyidagi formula bo’yicha topamiz (3.7) 3.3-rasm. qo’shim maydoni o’rtasini koordinatasini aniqlash …

5 / 6

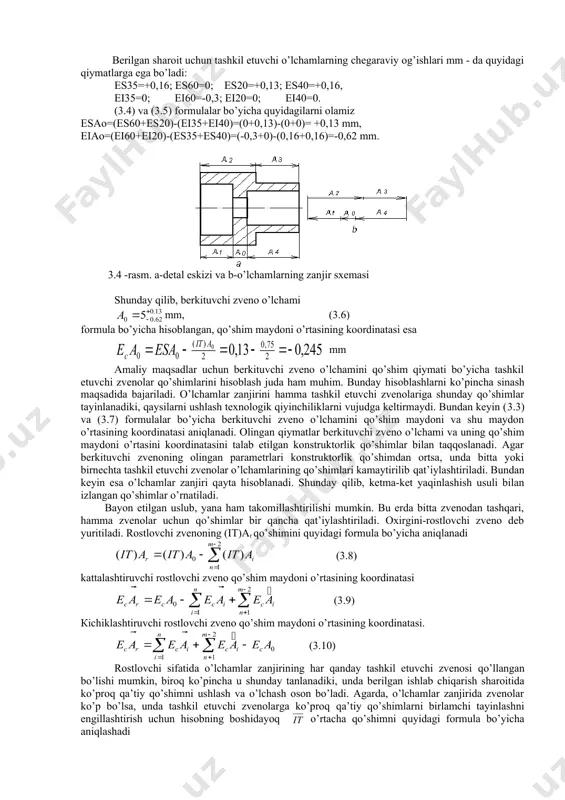

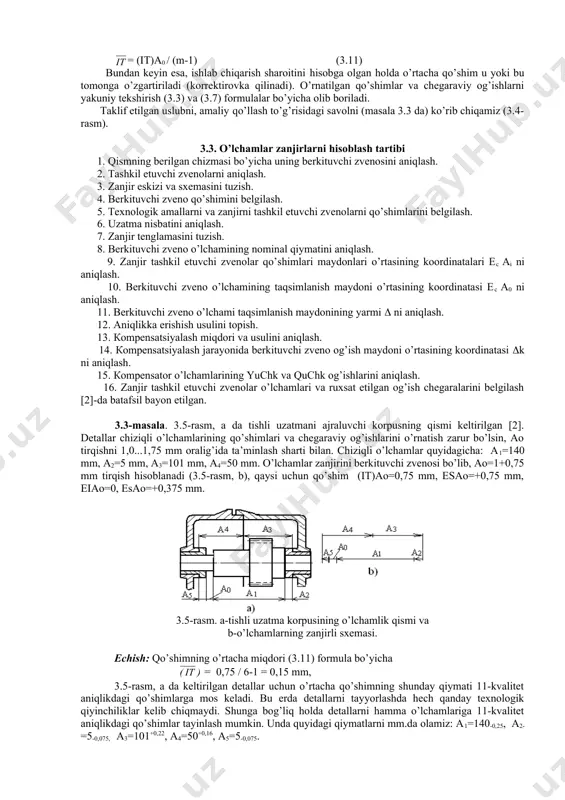

i60=-0,3; ei20=0; ei40=0. (3.4) va (3.5) formulalar bo’yicha quyidagilarni olamiz esao=(es60+es20)-(ei35+ei40)=(0+0,13)-(0+0)= +0,13 mm, eiao=(ei60+ei20)-(es35+es40)=(-0,3+0)-(0,16+0,16)=-0,62 mm. 3.4 -rasm. a-detal eskizi va b-o’lchamlarning zanjir sxemasi shunday qilib, berkituvchi zveno o’lchami mm, (3.6) formula bo’yicha hisoblangan, qo’shim maydoni o’rtasining koordinatasi esa mm amaliy maqsadlar uchun berkituvchi zveno o’lchamini qo’shim qiymati bo’yicha tashkil etuvchi zvenolar qo’shimlarini hisoblash juda ham muhim. bunday hisoblashlarni ko’pincha sinash maqsadida bajariladi. o’lchamlar zanjirini hamma tashkil etuvchi zvenolariga shunday qo’shimlar tayinlanadiki, qaysilarni ushlash texnologik qiyinchiliklarni vujudga keltirmaydi. bundan keyin (3.3) va (3.7) formulalar bo’yicha berkituvchi zveno o’lchamini qo’shim maydoni va shu maydon o’rtasining koordinatasi aniqlanadi. olingan qiymatlar berkituvchi zveno o’lchami va uning qo’shim maydoni o’rtasini koordinatasini talab etilgan konstruktorlik qo’shimlar bilan taqqoslanadi. agar berkituvchi zvenoning olingan parametrlari konstruktorlik qo’shimdan ortsa, unda bitta yoki birnechta tashkil etuvchi zvenolar o’lchamlarining qo’shimlari kamaytirilib qat’iylashtiriladi. bundan keyin esa o’lchamlar zanjiri qayta hisoblanadi. shunday qilib, ketma-ket yaqinlashish usuli bilan izlangan qo’shimlar o’rnatiladi. bayon etilgan uslub, …
